【TB铁路运输标准】 电动车组牵引系统温升试验方法

ICS45.060.1
中华人民共和国铁道行业标准
TB/T3347-2014

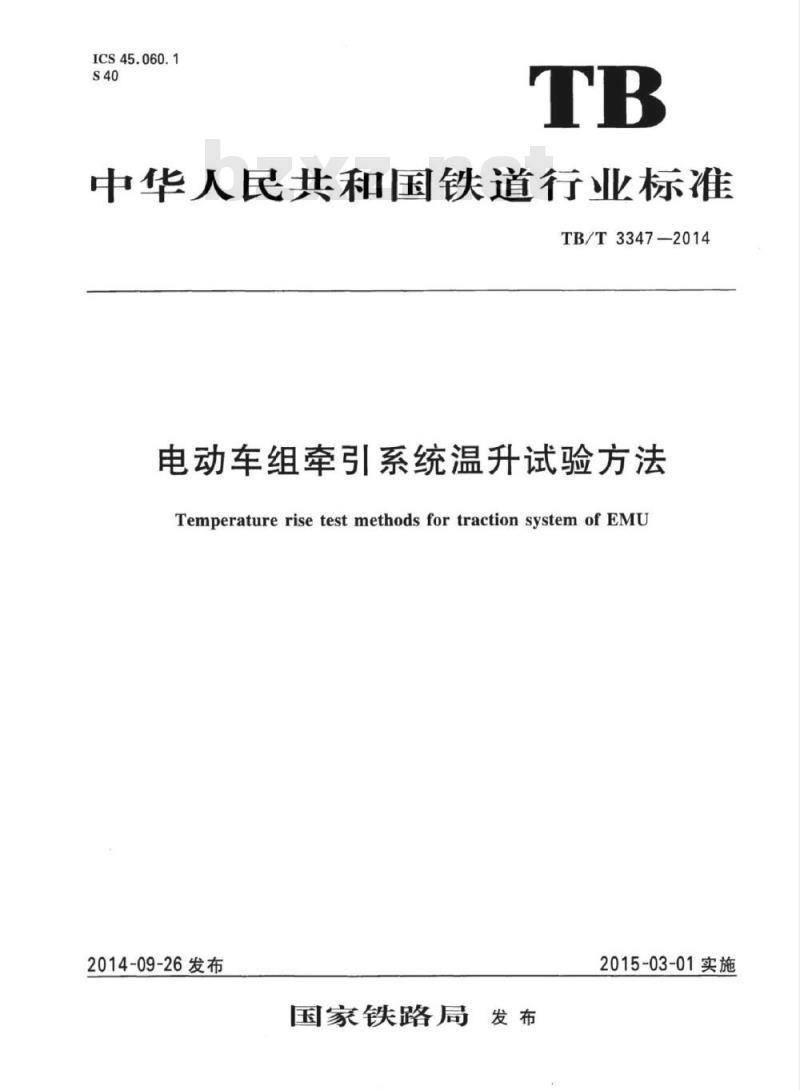

电动车组牵引系统温升试验方法Temperature rise test methods for traction system of EMU2014-09-26发布
国家铁路局
2015-03-01实施

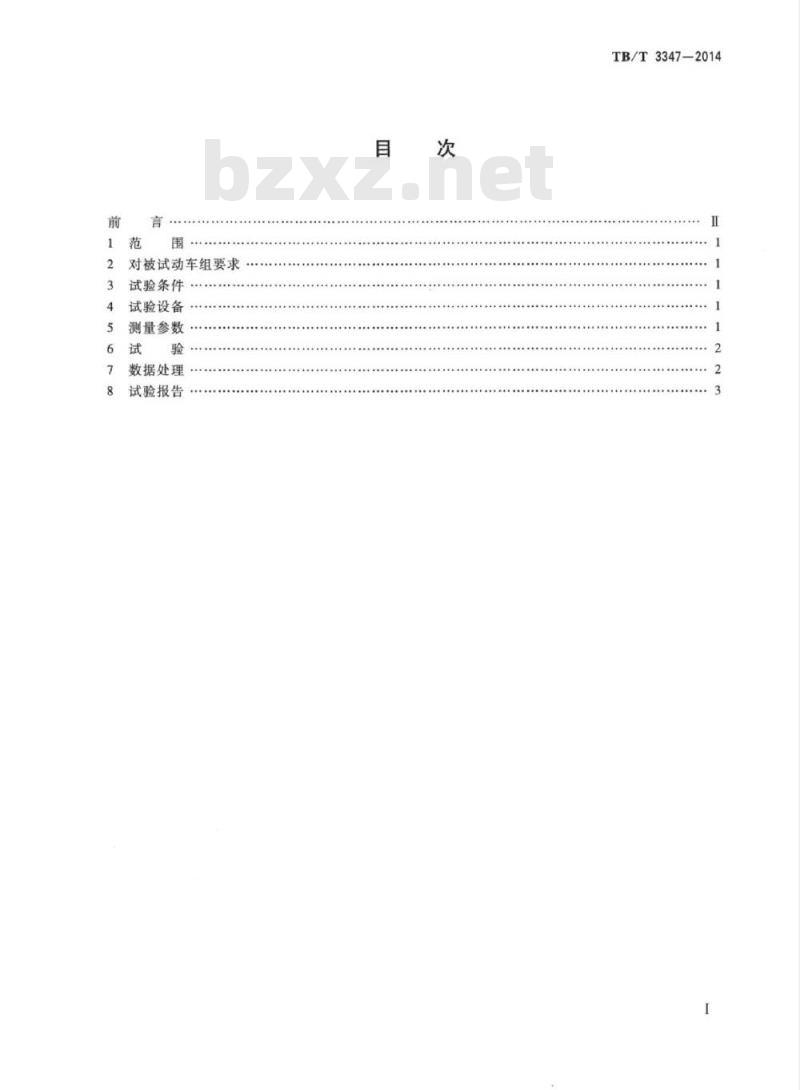

对被试动车组要求
试验条件
试验设备
测量参数
数据处理
试验报告
TB/T3347-2014
TB/T3347-2014

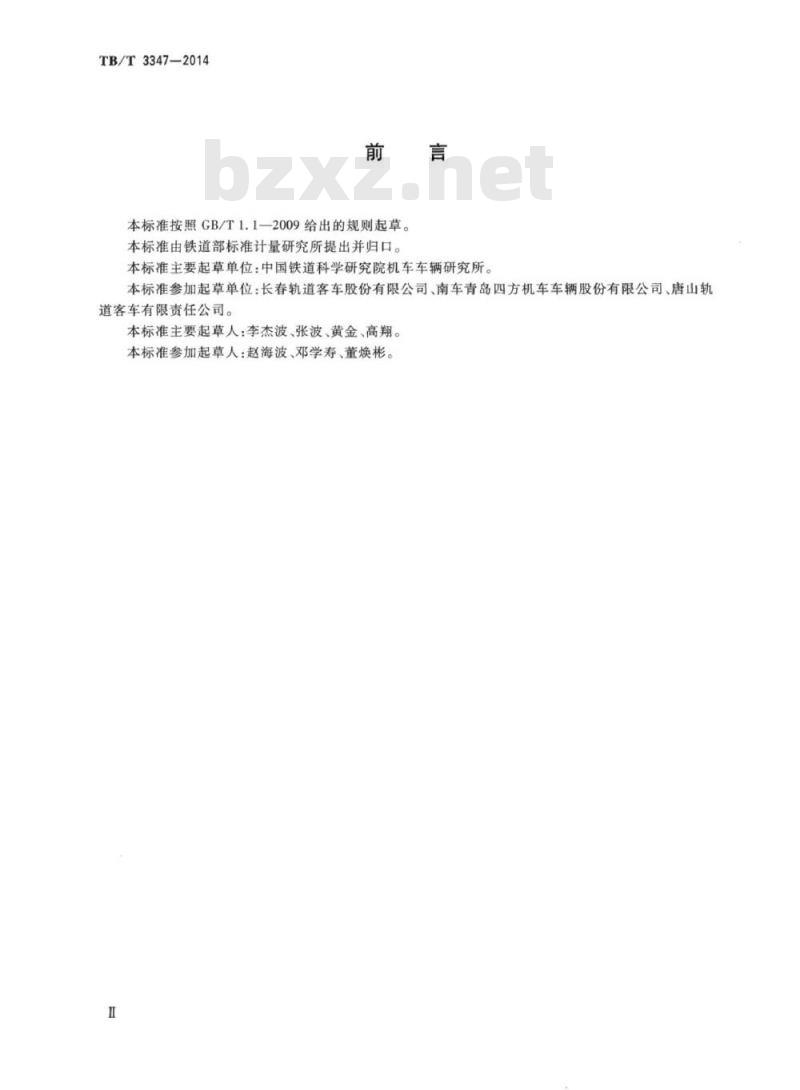

本标准按照GB/T1.1-2009给出的规则起草。本标准由铁道部标准计量研究所提出并归口。本标准主要起草单位：中国铁道科学研究院机车车辆研究所。本标准参加起草单位：长春轨道客车股份有限公司、南车青岛四方机车车辆股份有限公司、唐山轨道客车有限责任公司。
本标准主要起草人：李杰波、张波、黄金、高翔。本标准参加起草人：赵海波、邓学寿、董焕彬I

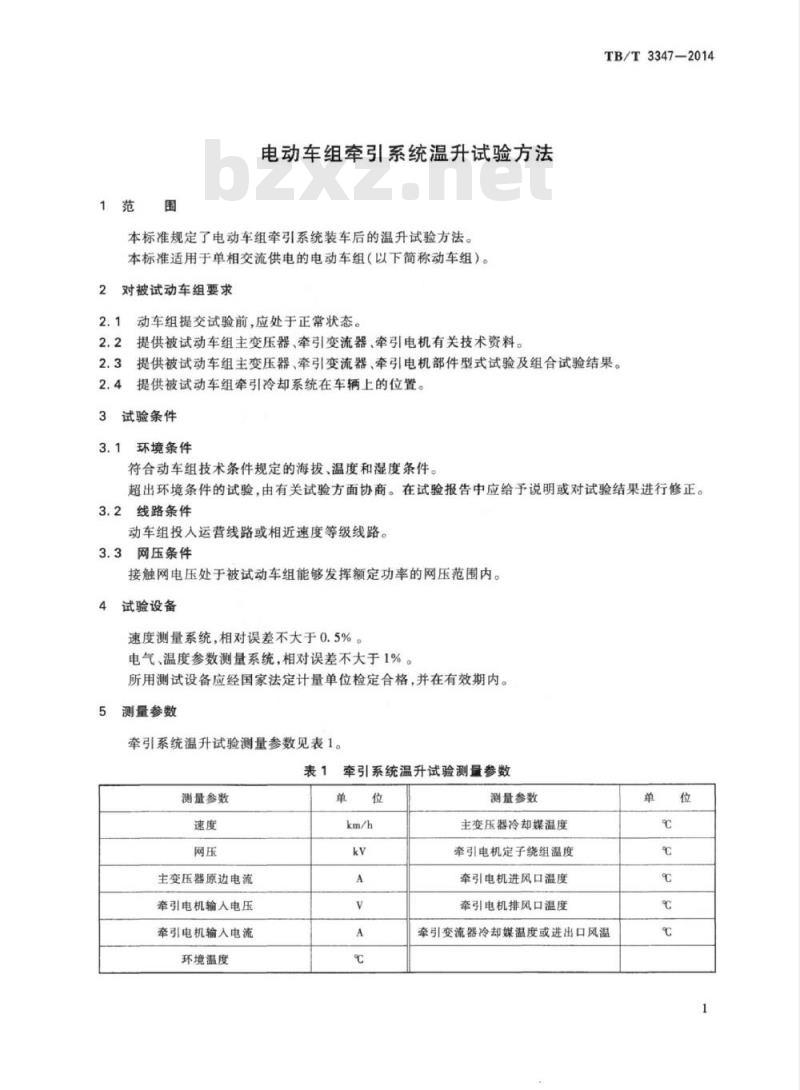

电动车组牵引系统温升试验方法本标准规定了电动车组牵引系统装车后的温升试验方法。本标准适用于单相交流供电的电动车组（以下简称动车组）。2对被试动车组要求
2.1动车组提交试验前，应处于正常状态。2.2提供被试动车组主变压器、牵引变流器、牵引电机有关技术资料。TB/T3347-—2014
2.3提供被试动车组主变压器、牵引变流器、牵引电机部件型式试验及组合试验结果。2.4提供被试动车组牵引冷却系统在车辆上的位置。3
试验条件
1环境条件
符合动车组技术条件规定的海拔、温度和湿度条件。超出环境条件的试验，由有关试验方面协商。在试验报告中应给予说明或对试验结果进行修正。3.2线路条件
动车组投入运营线路或相近速度等级线路。3.3网压条件
接触网电压处于被试动车组能够发挥额定功率的网压范围内。4试验设备
速度测量系统，相对误差不大于0.5%。电气、温度参数测量系统，相对误差不大于1%。所用测试设备应经国家法定计量单位检定合格，并在有效期内。测量参数
牵引系统温升试验测量参数见表1。表1牵引系统温升试验测量参数
测量参数
主变压器原边电流
牵引电机输入电压
牵引电机输入电流
环境温度
测量参数
主变压器冷却媒温度
牵引电机定子绕组温度
牵引电机进风口温度
牵引电机排风口温度
牵引变流器冷却媒温度或进出口风温单
TB/T3347-2014

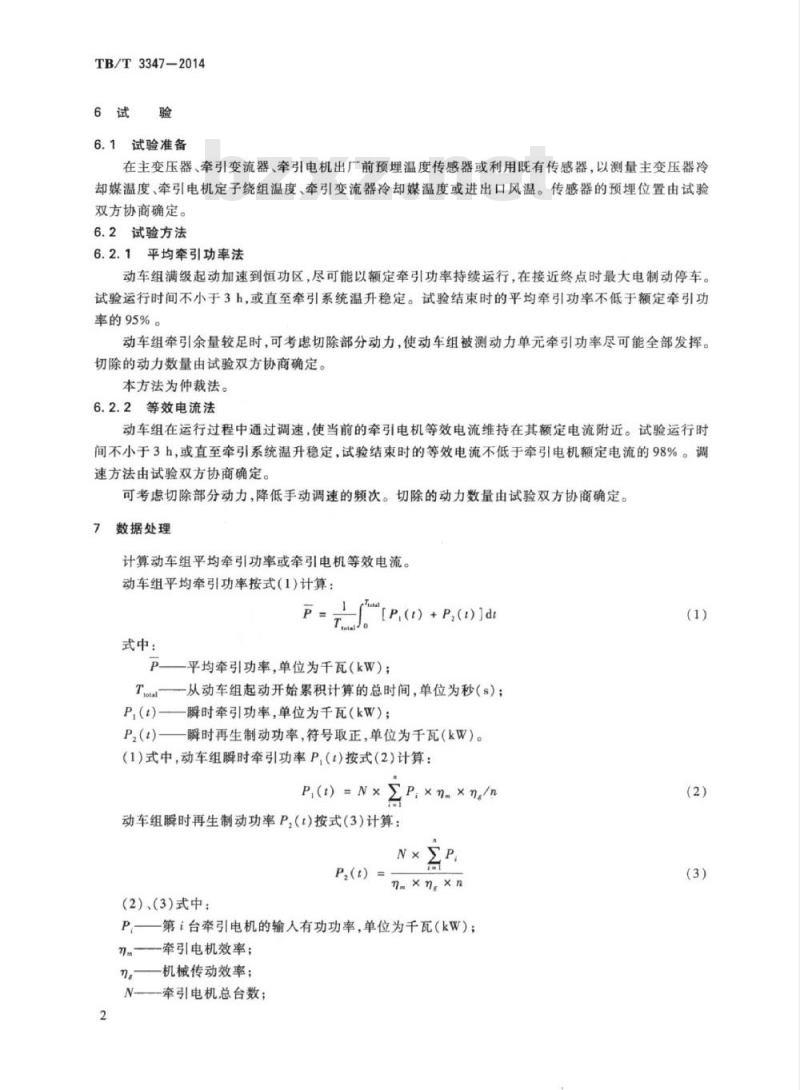

6试验
6.1试验准备
在主变压器、牵引变流器、牵引电机出厂前预埋温度传感器或利用既有传感器，以测量主变压器冷却媒温度、牵引电机定子绕组温度、牵引变流器冷却媒温度或进出口风温。传感器的预埋位置由试验双方协商确定。
6.2试验方法
6.2.1平均牵引功率法
动车组满级起动加速到恒功区，尽可能以额定牵引功率持续运行，在接近终点时最大电制动停车。试验运行时间不小于3h，或直至牵引系统温升稳定。试验结束时的平均牵引功率不低于额定牵引功率的95%。
动车组牵引余量较足时，可考虑切除部分动力，使动车组被测动力单元牵引功率尽可能全部发挥。切除的动力数量由试验双方协商确定。本方法为仲裁法。
6.2.2等效电流法bZxz.net
动车组在运行过程中通过调速，使当前的牵引电机等效电流维持在其额定电流附近。试验运行时间不小于3h，或直至牵引系统温升稳定，试验结束时的等效电流不低于牵引电机额定电流的98%。调速方法由试验双方协商确定。
可考虑切除部分动力，降低手动调速的频次。切除的动力数量由试验双方协商确定。7数据处理
计算动车组平均牵引功率或牵引电机等效电流。动车组平均牵引功率按式(1)计算：P
[P,()+P,()]de
式中：
p—平均牵引功率，单位为千瓦(kW)；Total-从动车组起动开始累积计算的总时间，单位为秒（s）；瞬时牵引功率，单位为千瓦（kW）；P
瞬时再生制动功率，符号取正，单位为千瓦（kW）。(1)式中，动车组瞬时牵引功率P,(t)按式(2)计算：P(t) = N× EP, ×m ×n/n
动车组瞬时再生制动功率P,(t)按式(3)计算：N×P
Pz(t)=
(2）、（3）式中
P—第i台牵引电机的输人有功功率，单位为千瓦（kW）；mm——牵引电机效率；
n.机械传动效率；
N—牵引电机总台数；
被测牵引电机总台数。
牵引电机有功功率为三相有功功率相加，单相有功功率P.按式（4)计算：u(t)×i.(t)dt×10-
式中：
牵引电机单相有功功率，单位为千瓦（kW）；P
u,(t)———牵引电机相电压瞬时值，单位为伏（V)(t)——牵引电机相电流瞬时值，单位为安（A)；T—有效值计算周期,单位为秒(s)；一表示牵引电机u、v、w相中的某一相。动车组牵引电机的等效电流按式（5)计算：i
式中：
I…—牵引电机等效电流，单位为安（A）。t(t)dt
TB/T3347-2014
试验过程中动车组牵引系统应无故障运行，不应出现超温保护以及由于超温导致的功率限制、动力切除现象。
试验报告
试验报告应给出：试验过程中的速度、电气参数、温度参数的变化曲线和结论。3
