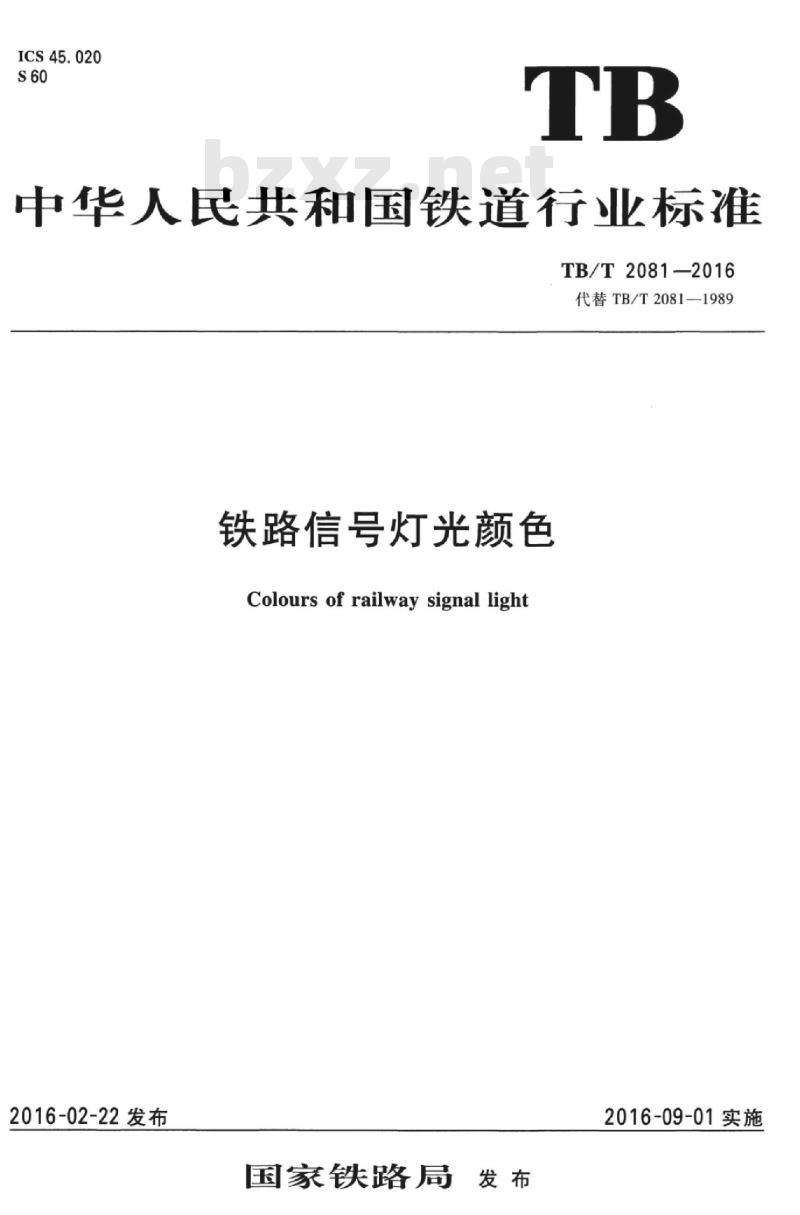

【TB铁路运输标准】 铁路信号灯光颜色

ICS45.020
中华人民共和国铁道行业标准
TB/T2081—2016
代替TB/T2081—1989
铁路信号灯光颜色
Colours of railway signal light2016-02-22发布
国家铁路局
2016-09-01实施下载标准就来标准下载网

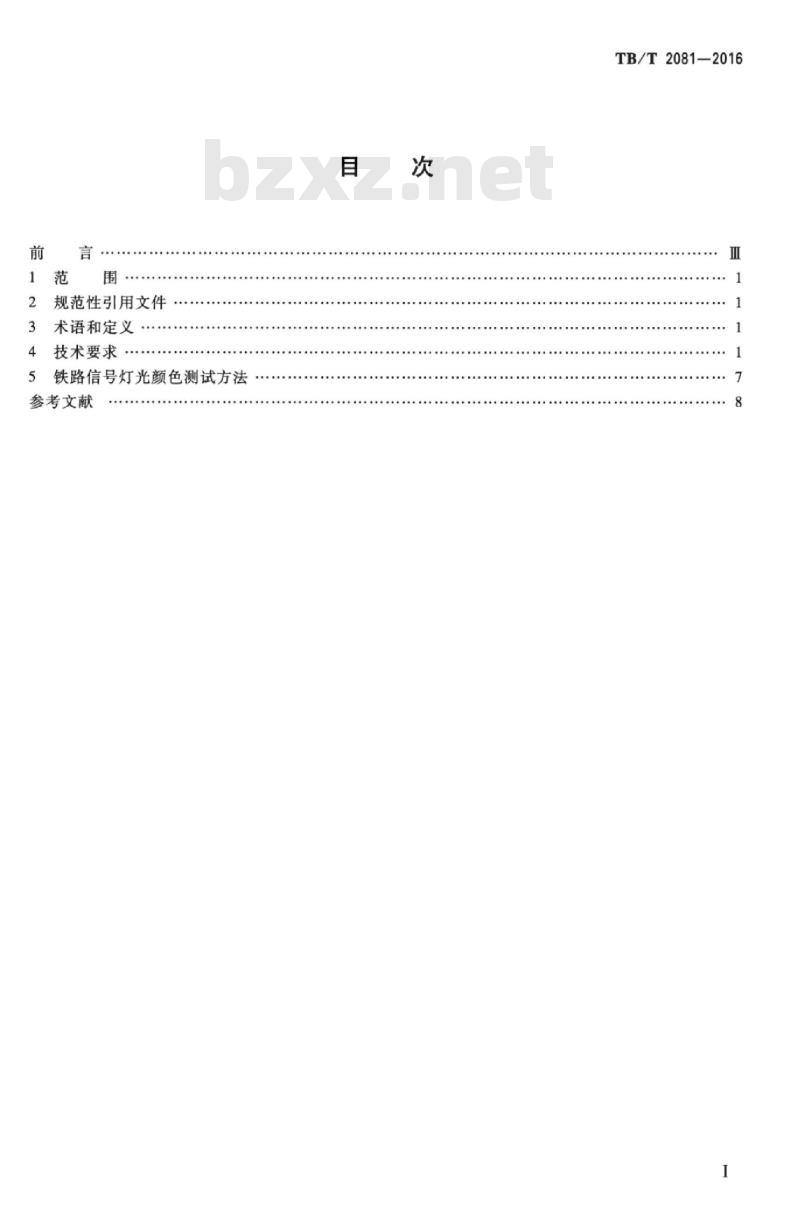

规范性引用文件
术语和定义
技术要求
铁路信号灯光颜色测试方法
参考文献
.....................
TB/T2081—2016
Hii KAoNni KAca
iiKAoNniKAca

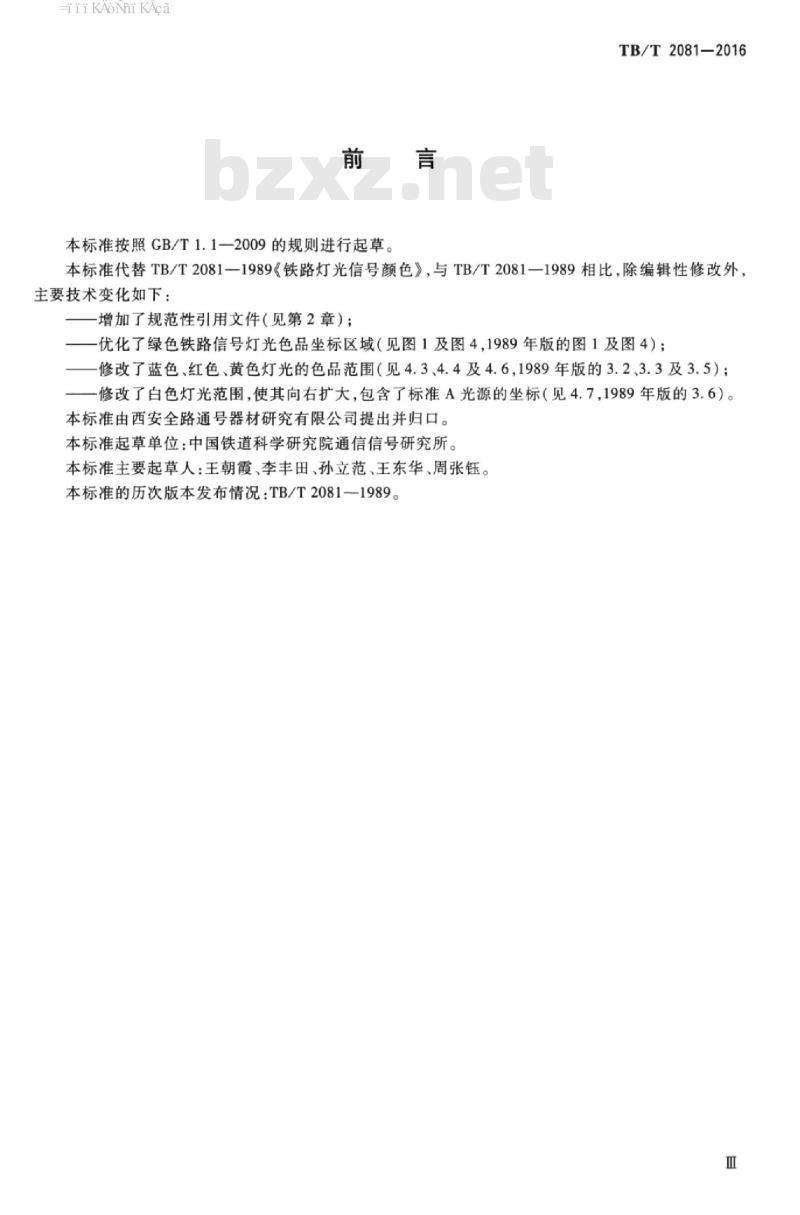

本标准按照GB/T1.1一2009的规则进行起草。TB/T2081-2016
本标准代替TB/T2081一1989《铁路灯光信号颜色》，与TB/T2081-1989相比，除编辑性修改外主要技术变化如下：
增加了规范性引用文件（见第2章）；一优化了绿色铁路信号灯光色品坐标区域（见图1及图4，1989年版的图1及图4）；一修改了蓝色、红色、黄色灯光的色品范围（见4.3、4.4及4.6，1989年版的3.2、3.3及3.5）；修改了白色灯光范围，使其向右扩大，包含了标准A光源的坐标（见4.7，1989年版的3.6）。本标准由西安全路通号器材研究有限公司提出并归口。本标准起草单位：中国铁道科学研究院通信信号研究所。本标准主要起草人：王朝霞、李丰田、孙立范、王东华、周张钰。本标准的历次版本发布情况：TB/T2081-1989。Hii KAoNni KAca
Ti KAoNni KAca
1范围
铁路信号灯光颜色
本标准规定了铁路信号灯光颜色的色品区域范围和测试方法TB/T2081-2016
本标准适用手铁路信号灯光颜色的红色黄色绿色，蓝色，紫色及白色（月白色）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T5697人类工效学照明术语
GB/T5698—2001颜色术语
3术语和定义
GB/T5697和GB/T5698一2001界定的以及下列术语和定义适用于本文件，为了便于使用，以下重复列出GB/T5698一2001中的某些术语和定义。3.1
三刺激值tristimulus values
在三色系统中，与待测色刺激达到色匹配所需的三种参照色刺激的量。注：在XYZ表色系统中，采用【X]【Y]【Z]三刺激值。[CB/T5698—2001,定义4.23]
色品（度）坐标chromaticitycoordinates各个三刺激值与它们之和的比。在XYZ色度系统中，由三刺激值X、Y、Z可以算出色品坐标x、y、Z。Y
=X+Y+2'y=X+Y+z,2=X+Y+z
[GB/T5698—2001,定义4.39]
chromaticitydiagram
色品（度）图
表示颜色色品坐标的平面图。
［GB/T5698—2001,定义4.40]］3.4
光谱轨迹spectrumlocus
在色品图上，把各波长的单色光刺激色品坐标的点连起来形成的轨迹。【GB/T5698—2001，定义4.45]
4技术要求
4.1铁路信号灯光颜色区域
色度图（，y）上画出的铁路信号灯光颜色区域见图1。信号灯光颜色为红色、黄色、绿色、蓝色、紫色和白色（月白色），不应使用其他颜色。1
-iiKAoNni KAca
TB/T2081-2016
4.2色品坐标范围
铁路信号灯光颜色区域图
铁路信号灯光颜色的色品坐标（x，\）应位于表1中的数据确定的边界线以及由光谱轨迹和紫红色边界所构成的色品区域。
表1铁路信号灯光颜色色品区域的边界色
红色信号灯光颜色
黄色边界
紫红色边界
黄色信号灯光颜色
绿色边界
红色边界
白色边界
绿色信号灯光颜色
黄色边界
白色边界
蓝色边界
蓝色信号灯光颜色
绿色边界
白色边界
紫色边界
边界线
边界方程
y=0.980-x
y = 0. 727x + 0. 054
y=0.980-x
y=1.751 -4. 433x
x=0.625y-0.041
y=0.500-0.500x
y=0.802x+0.065
x=0.400-y
x = 0. 134 +0. 590y
iiKANni KAca
紫色信号灯光颜色
蓝色边界
白色边界
红色边界
白色信号灯光颜色
蓝色边界
绿色边界
黄色边界
紫红色边界
扩展绿色边界
表1铁路信号灯光颜色色品区域的边界（续）边界线
4.3红色铁路信号灯光颜色范围
红色铁路信号灯光颜色范围见表2、图2。表2红色铁路信号灯光颜色边界交点色品坐标值坐
边界交点坐标
红色铁路信号灯光颜色的色品坐标图图2
TB/T2081-2016
边界方程
x=0.134+0.590g
y=-1.056x+0.355
y=2.06x0.365
y=0.150+0.640x
y=0.047+0.762x
y=0.370+0.140x
iiKAoNniKAca
TB/T2081—2016
4.4黄色铁路信号灯光颜色范围
黄色铁路信号灯光颜色范围见表3图3。3黄色铁路信号灯光颜色边界交点色品坐标值表3
边界交点坐标
图3黄色铁路信号灯光颜色的色品坐标图4.5绿色铁路信号灯光颜色范围
绿色铁路信号灯光颜色范围见表4、图4。表4绿色铁路信号灯光颜色边界交点色品坐标值坐
绿色边界交点坐标
绿色优选区边界交点坐标
图4绿色铁路信号灯光颜色的色品坐标图4.6蓝色铁路信号灯光颜色范围
蓝色铁路信号灯光颜色范围见表5、图5。560
TB/T2081-2016
表5蓝色铁路信号灯光颜色边界交点色品坐标值坐
4.7紫色铁路信号灯光颜色范围
紫色铁路信号灯光颜色范围见表6、图6。4.8白色铁路信号灯光颜色范围
白色铁路信号灯光颜色范围见表7、图7。R
蓝色边界交点坐标
蓝色优选区边界交点坐标
TB/T2081-2016
图5蓝色铁路信号灯光颜色的色品坐标图表6紫色铁路信号灯光颜色边界交点色品坐标值边界交点坐标
460℃
紫色铁路信号灯光颜色的色品坐标图0.300
