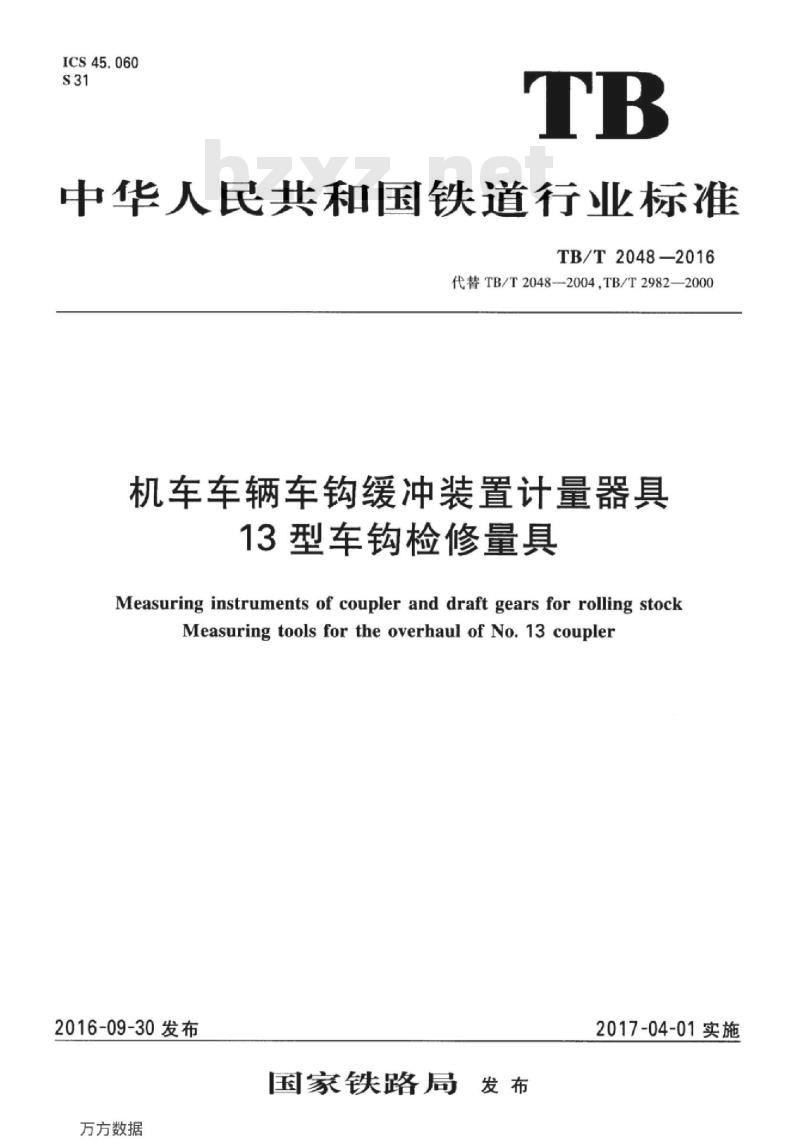

ICS45.060
中华人民共和国铁道行业标准
TB/T2048-2016
代替TB/T2048—2004，TB/T2982—2000机车车辆车钩缓冲装置计量器具13型车钩检修量具
Measuring instruments of coupler and draft gears for rolling stockMeasuring tools for the overhaul of No.13 coupler2016-09-30发布
万方数据
国家铁路局发布
2017-04-01实施

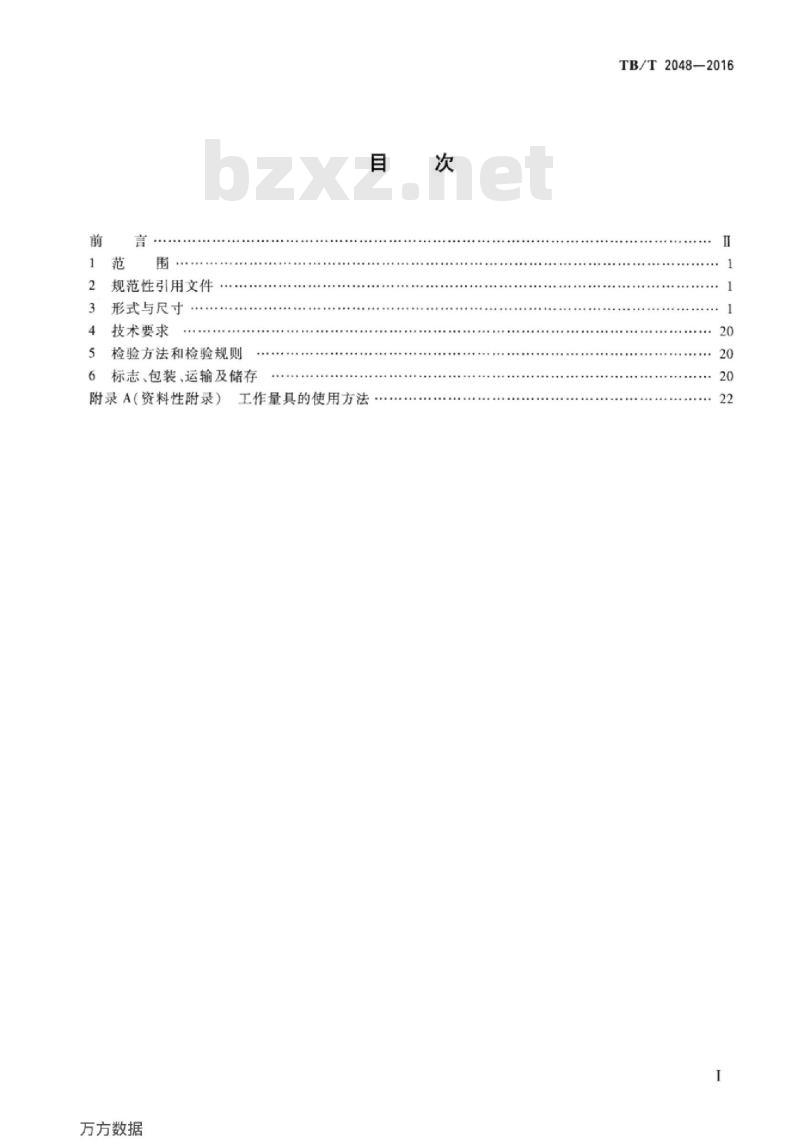

规范性引用文件
形式与尺寸
技术要求
检验方法和检验规则
标志、包装、运输及储存
附录A（资料性附录）
工作量具的使用方法
万方数据
TB/T2048—2016
TB/T2048-2016

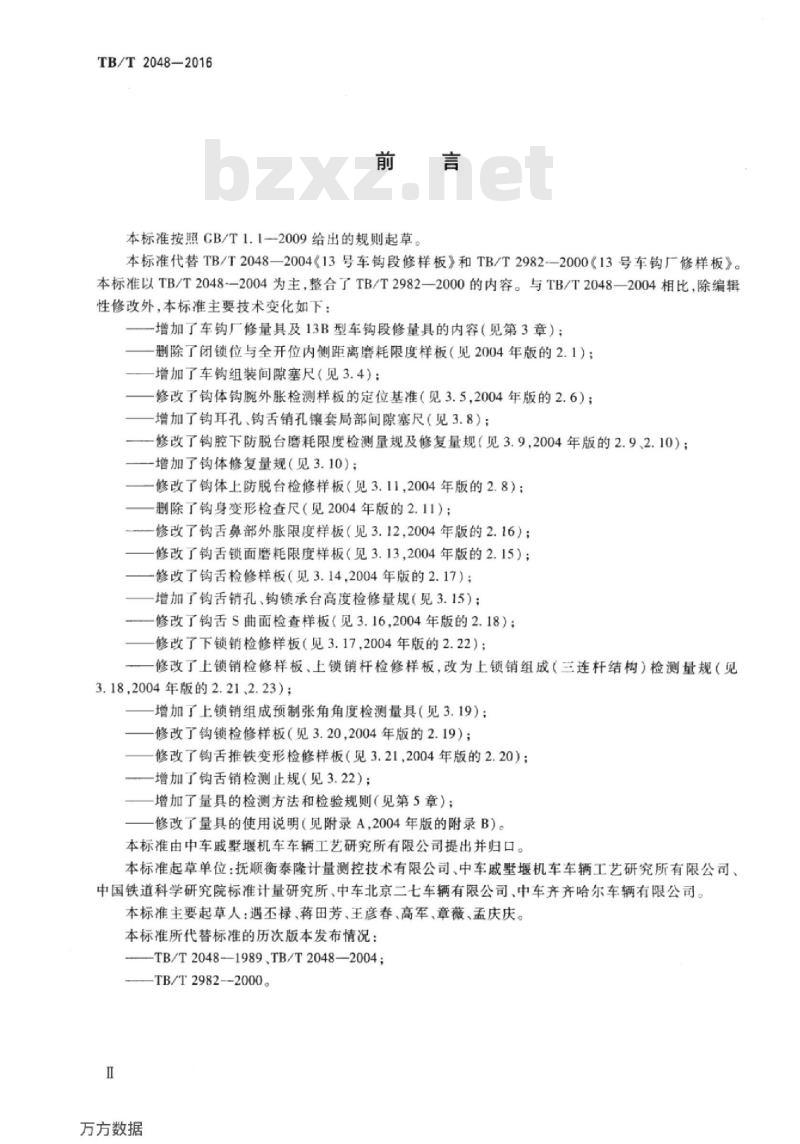

本标准按照GB/T1.1-2009给出的规则起草。本标准代替TB/T2048—2004《13号车钩段修样板》和TB/T2982--2000《13号车钩厂修样板》。本标准以TB/T2048--2004为主，整合了TB/T2982—2000的内容。与TB/T2048—2004相比，除编辑性修改外，本标准主要技术变化如下：-增加了车钩厂修量具及13B型车钩段修量具的内容（见第3章）；删除了闭锁位与全开位内侧距离磨耗限度样板（见2004年版的2.1）：增加了车钩组装间隙塞尺（见3.4)；修改了钩体钩腕外胀检测样板的定位基准（见3.5，2004年版的2.6）；增加了钩耳孔、钩舌销孔镶套局部间隙塞尺（见3.8）；一修改了钩腔下防脱台磨耗限度检测量规及修复量规（见3.9,2004年版的2.9、2.10）；-增加了钩体修复量规（见3.10）；修改了钩体上防脱台检修样板（见3.11，2004年版的2.8）：删除了钩身变形检查尺（见2004年版的2.11）；一修改了钩舌鼻部外胀限度样板（见3.12，2004年版的2.16）；修改了钩舌锁面磨耗限度样板（见3.13,2004年版的2.15）；一修改了钩舌检修样板（见3.14，2004年版的2.17）；增加了钩舌销孔、钩锁承台高度检修量规（见3.15）：修改了钩舌S曲面检查样板（见3.16,2004年版的2.18）；修改了下锁销检修样板（见3.17，2004年版的2.22）；修改了上锁销检修样板、上锁销杆检修样板，改为上锁销组成（三连杆结构）检测量规（见3.18，2004年版的2.21、2.23）；增加了上锁销组成预制张角角度检测量具（见3.19）：修改了钩锁检修样板（见3.20,2004年版的2.19）；修改了钩舌推铁变形检修样板（见3.21，2004年版的2.20）；—增加了钩舌销检测止规（见3.22）；增加了量具的检测方法和检验规则（见第5章）；修改了量具的使用说明（见附录A，2004年版的附录B）。本标准由中车戚墅堰机车车辆工艺研究所有限公司提出并归口。本标准起草单位：抚顺衡泰隆计量测控技术有限公司、中车戚墅堰机车车辆工艺研究所有限公司、中国铁道科学研究院标准计量研究所、中车北京二七车辆有限公司、中车齐齐哈尔车辆有限公司。本标准主要起草人：遇不禄、蒋田芳、王彦春、高军、章薇、孟庆庆。本标准所代替标准的历次版本发布情况：TB/T2048-1989.TB/T2048—2004；—TB/T2982--2000。
方方数据
-Hii KAoNi KAca
TB/T2048-2016

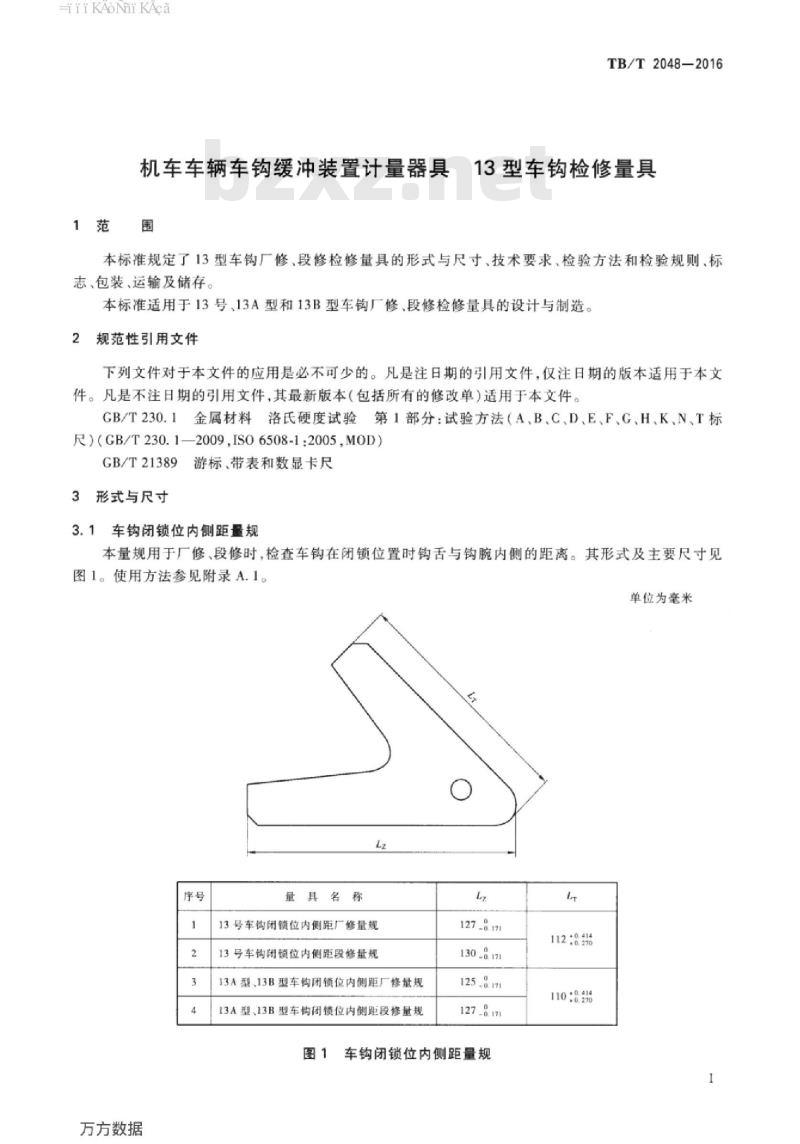

机车车辆车钩缓冲装置计量器具13型车钩检修量具
1范围
本标准规定了13型车钩厂修、段修检修量具的形式与尺寸、技术要求、检验方法和检验规则，标志、包装、运输及储存。
本标准适用于13号、13A型和13B型车钩厂修、段修检修量具的设计与制造。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T230.1金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺)(GB/T230.1—2009,IS06508-1：2005,M0D)GB/T21389游标、带表和数显卡尺3形式与尺寸
3.1车钩闭锁位内侧距量规
本量规用于厂修、段修时，检查车钩在闭锁位置时钩舌与钩腕内侧的距离。其形式及主要尺寸见图1。使用方法参见附录A.1。
单位为毫米
万方数据
量具名称
13号车钩闭锁位内侧距厂修量规13号车钩闭锁位内侧距段修量规13A型、13B型车钩闭锁位内侧距厂修量规13A型、13B型车钩闭锁位内侧距段修量规图1
127.8.191
130 -0.171
125 -8.191
127.8.171
车钩闭锁位内侧距量规
110:8.2%8
-iiiKAoNiKAca
TB/T2048-2016

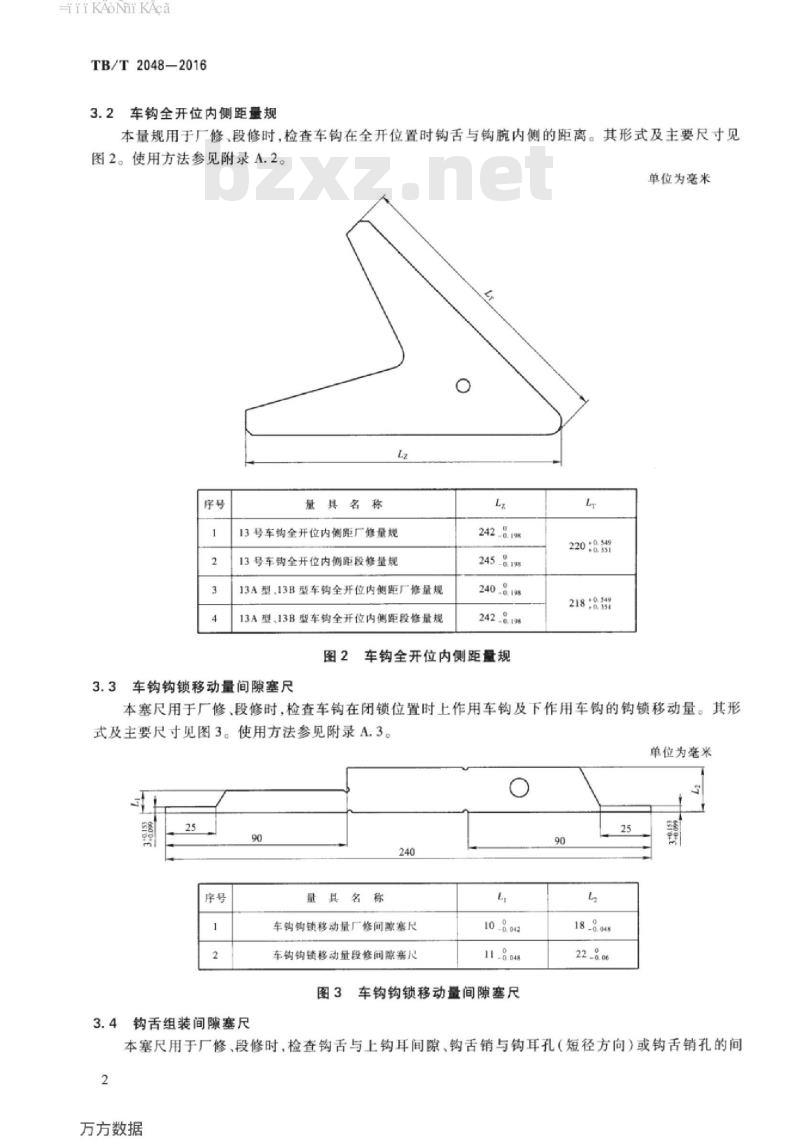

3.2车钩全开位内侧距量规
本量规用于厂修、段修时，检查车钩在全开位置时钩舌与钩腕内侧的距离。其形式及主要尺寸见图2。使用方法参见附录A.2。
单位为毫米
量具名称
13号车构全开位内侧距厂修量规13号车钩全开位内侧距段修量规13A型、13B型车钩全开位内侧距厂修量规13A型、13B型车钩全开位内侧距段修量规Lz
242.0.198
240.0.198
242-赢.198
图2车钩全开位内侧距量规
3.3车钩钩锁移动量间隙塞尺
218 83
本塞尺用于厂修、段修时，检查车钩在闭锁位置时上作用车钩及下作用车钩的钩锁移动量。其形式及主要尺寸见图3。使用方法参见附录A.3。单位为毫米
3.4钩舌组装间隙塞尺
量具名称
车钩钩锁移动量厂修间隙塞尺
车钩钩锁移动量段修间晾塞尺
车钩钩锁移动量间隙塞尺
本塞尺用于厂修、段修时，检查钩舌与上钩耳间隙、钩舌销与钩耳孔（短径方向）或钩舌销孔的间2
万方数据
iiKAoNiKAca
隙。其形式及主要尺寸见图4。使用方法参见附录A.4。25
量具名称
钩舌组装间厂修塞尺
钓舌组装间晾段修塞尺
图4钩舌组装间隙塞尺
3.5钩体钩腕端部外胀检测样板
TB/T2048-2016
单位为毫米
本样板用于厂修、段修时，检查车钩钩体钩腕端部的外胀尺寸。其形式及主要尺寸见图5。使用方法参见附录A.5。
单位为毫米
图5钩体钩腕端部外胀检测样板
本样板用钩体钩腕端部外胀校对样板（见图23）检查。检查时，将校对样板与钩体钩腕端部外胀检测样板的相应面贴靠，检查a-b、c-d、e-f-g处的间隙。新制样板的局部间隙不应大于0.10mm，磨耗后不应大于0.25mm。
3.6钩体检测止规
本止规用于厂修、段修时，检查车钩钩体钩尾销孔、上锁销孔、钩耳衬套孔、钩耳孔的磨耗，以及钩耳孔壁厚、钩尾销孔与钩尾端面的距离。其形式及主要尺寸见图6。使用方法参见附录A.6。
万方数据
iiKAoNiKAca
TB/T2048—2016
量具名称
钩体厂修检测止规
钩体段修检测止规
图6钩体检测止规
3.7钩尾端部至钩尾销孔边缘距离上下面差测量尺L
45 .8.072
单位为毫米
47 *9.072
本测量尺用于厂修、段修时，检查钩尾端部至钩尾销孔边缘距离的上、下面之差。其形式及主要尺寸见图7。测量尺的分度值为2mm。使用方法参见附录A.7。当测量滑尺上的刻线与尺身上的中间刻线对齐时，该测量滑尺的定位面与尺身的定位面应共面，平面度公差为0.10mm。
单位为毫米
说明：
一测量滑尺：
2——尺身：
支承板；
一定位尺。
图7钩尾端部至钩尾销孔边缘距离上下面差测量尺4
万方数据
iiKAoNiKAca
3.8钩耳孔、钩舌销孔与衬套间隙塞尺TB/T2048—2016
本塞尺用于厂修、段修时，检查车钩钩体钩耳孔或钩舌销孔与衬套的局部间隙。其形式及主要尺寸见图8。使用方法参见附录A.8。单位为毫米
a)厂修塞尺
b)段修塞尺
图8钩耳孔，钩舌销孔与衬套间隙塞尺3.9钩体下防脱台、前导向角检修量规stogs.l
本量规用于厂修、段修时，检查车钩下防脱台和前导向角的磨耗及修复后的形状尺寸。其形式及主要尺寸见图9。使用方法参见附录A.9。本量规的前导向角用钩体前导向角校对样板（见图24）检查。检查时，将校对样板与量规钩体前导向角贴靠，新制局部间隙不应大于0.20mm，磨耗后不应大于0.30mm。单位为毫米
钩体下防脱台、前导向角检修量规图9
钩体修复量规
本量规用于厂修、段修时，检查钩体钩尾销孔、上销锁孔、钩尾端部与钩尾销孔边缘距离修复后的尺寸。其形式及主要尺寸见图10。使用方法参见附录A.10。万方数据
-ii KAoNni KAca
TB/T2048—2016
3.11钩体上防脱台检修量规
110.5-8.046
64.4+8.765
67.6-8.084
钩体修复量规
单位为毫米
本量规用于厂修、段修时，检查钩体钩腔上防脱台的磨耗及修复后的尺寸。其形式及主要尺寸见图11。使用方法参见附录A.11。单位为毫米
万方数据
量具名称
钩体上防脱台检测量规
13号钩体上防脱台修复量规
13A，13B型钩体上防脱台修复量规图11
钩体上防脱台检修量规
196 .0.06
iiKAoNiKAca
3.12钩舌外胀检测样板
TB/T20482016
本样板用于厂修、段修时检查钩舌外胀。其形式及主要尺寸见图12。使用方法参见附录A.12。
本样板用钩舌外胀校对样板（见图25）检查。检查时，将校对样板与钩舌外胀检测样板贴靠，检查a、b.c处的间隙。新制样板局部间隙不应大于0.15mm，磨耗后不应大于0.25mm。单位为毫米
量具名称
13号钩舌外胀厂修、段修检测样板13A、13B型钩舌外胀厂修、段修检测样板图12
3.13钩舌锁面测量尺
钩舌外胀检测样板
本测量尺用于厂修、段修时，检查13号钩舌锁面磨耗及钩舌锁面修复后的尺寸。其形式及主要尺寸见图13。测量尺的分度值不应大于0.5mm。使用方法参见附录A.13。本测量尺的α-b-c-d面用钩舌锁面校对样板（见图26）检查。检查时，将校对样板与测量尺的a-b-c-d面贴靠，新制局部间隙不应大于0.15mm，磨耗后不应大于0.25mm。主尺置\0\位时，主尺测量面至基准面A的尺寸应为170mm±0.05mm。7
万方数据
TB/T2048-—2016
说明：
尺框：
一主尺；
3尺身。
3.14钩舌S面磨耗测量尺
167-172下载标准就来标准下载网
图13钩舌锁面测量尺
单位为毫米
本测量尺用于厂修、段修时检查钩舌S面磨耗剩余厚度。其形式及主要尺寸见图14。测量尺的分度值应为1.0mm。使用方法参见附录A.14。本测量尺用钩舌S面磨耗校对样板（见图27）检查。检查时将测量尺滑尺置“0位”，校对样板与测量尺贴靠，测量尺在a、b、c处的局部间隙新制时不应大于0.15mm，磨耗后不应大于0.25mm；测量头处的间隙不应大于0.10mm。
单位为毫米
a)13号钩s面磨耗测量尺
图14钩活S面磨耗测量尺
万方数据
说明：
1——滑尺：
一尺身。
b)13A型、13B型钩活S面磨耗测量尺图14钩舌S面磨耗测量尺（续）
5钩舌销孔、钩锁承台高度检修量规3.15
TB/T2048—2016
单位为毫米
本量规用于厂修、段修时，检查钩舌销孔或衬套孔内径、钩舌钩锁承台高度及修复后的尺寸。其形式及主要尺寸厂修见图15。使用方法参见附录A.15单位为毫米
万方数据
量具名称
钩舌销孔，钩锁承台高度厂修检修量规钩舌销孔、钩锁承台高度段修检修量规图15
44 .0.0m2
45 .8.072
53.4.0.084
钩舌销孔、钩锁承台高度检修量规50.6*. 084
45 *g\
