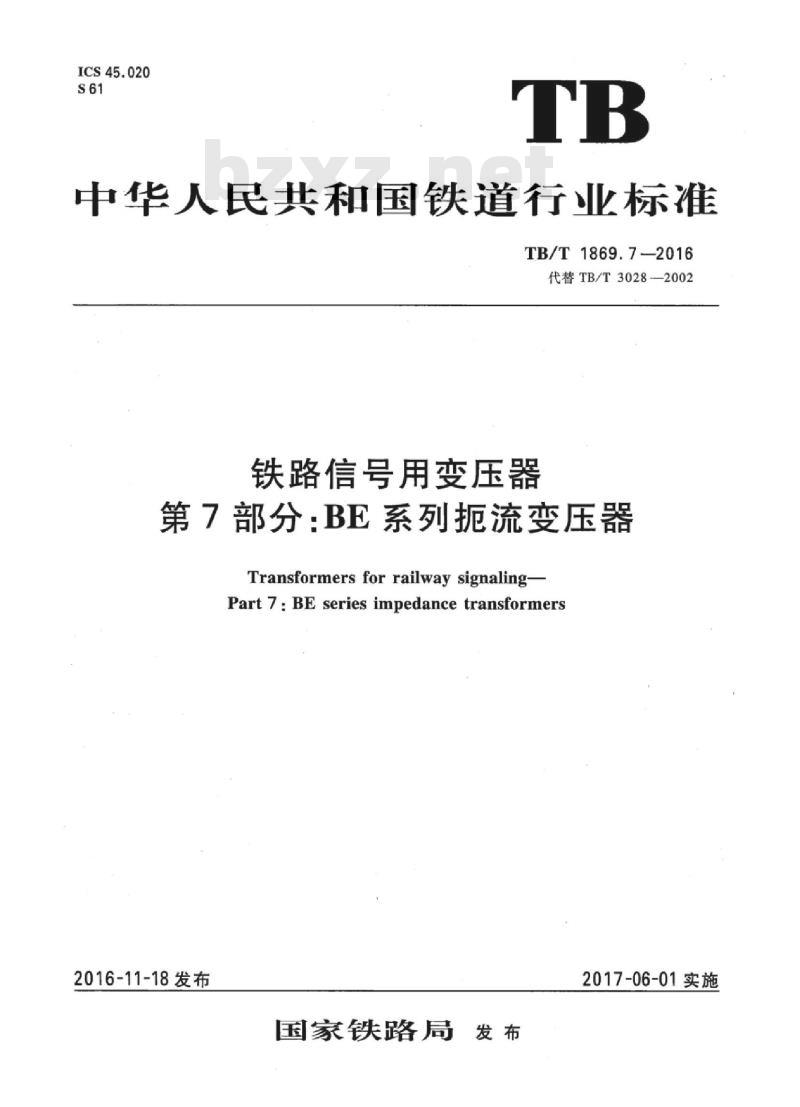

【TB铁路运输标准】 铁路信号用变压器第7部分:BE系列扼流变压器

ICS45.020
中华人民共和国铁道行业标准
TB/T1869.7—2016
代替TB/T3028—2002
铁路信号用变压器
第7部分：BE系列流变压器
Transformers for railway signaling-Part 7: BE series impedance transformers2016-11-18发布
国家铁路局发布
2017-06-01实施

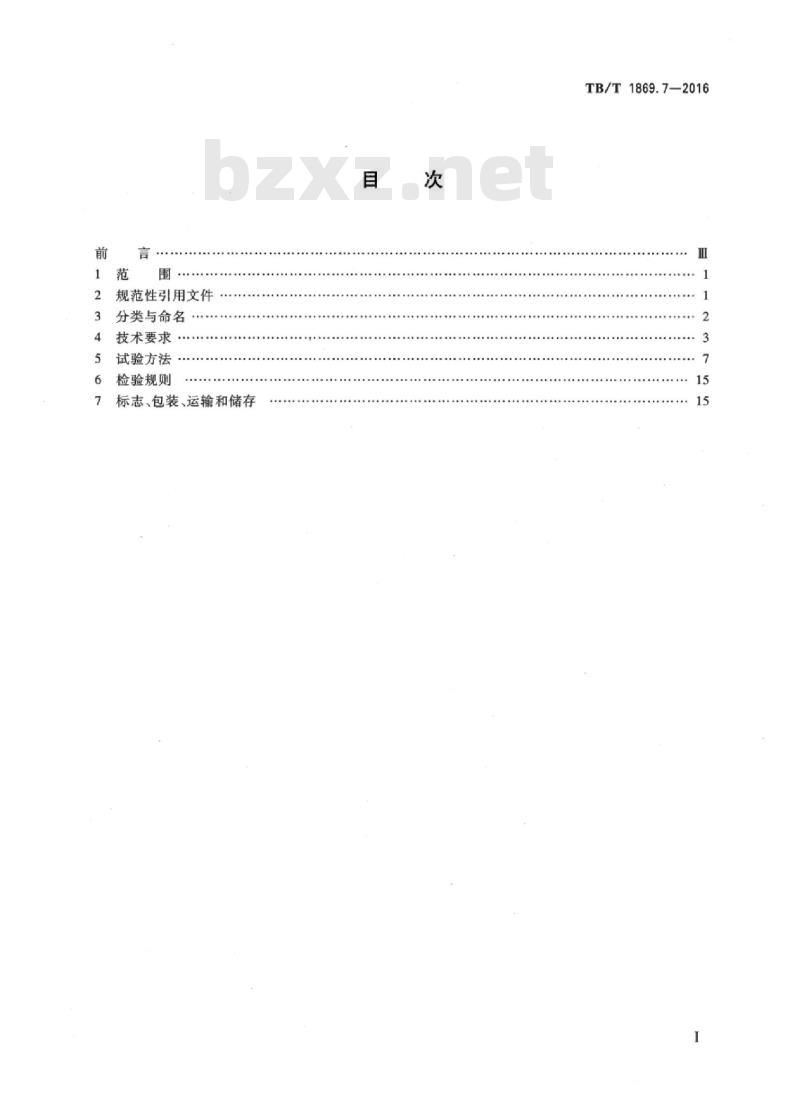

2规范性引用文件
分类与命名
4技术要求…
5试验方法
检验规则
标志、包装、运输和储存
TB/T1869.7-2016

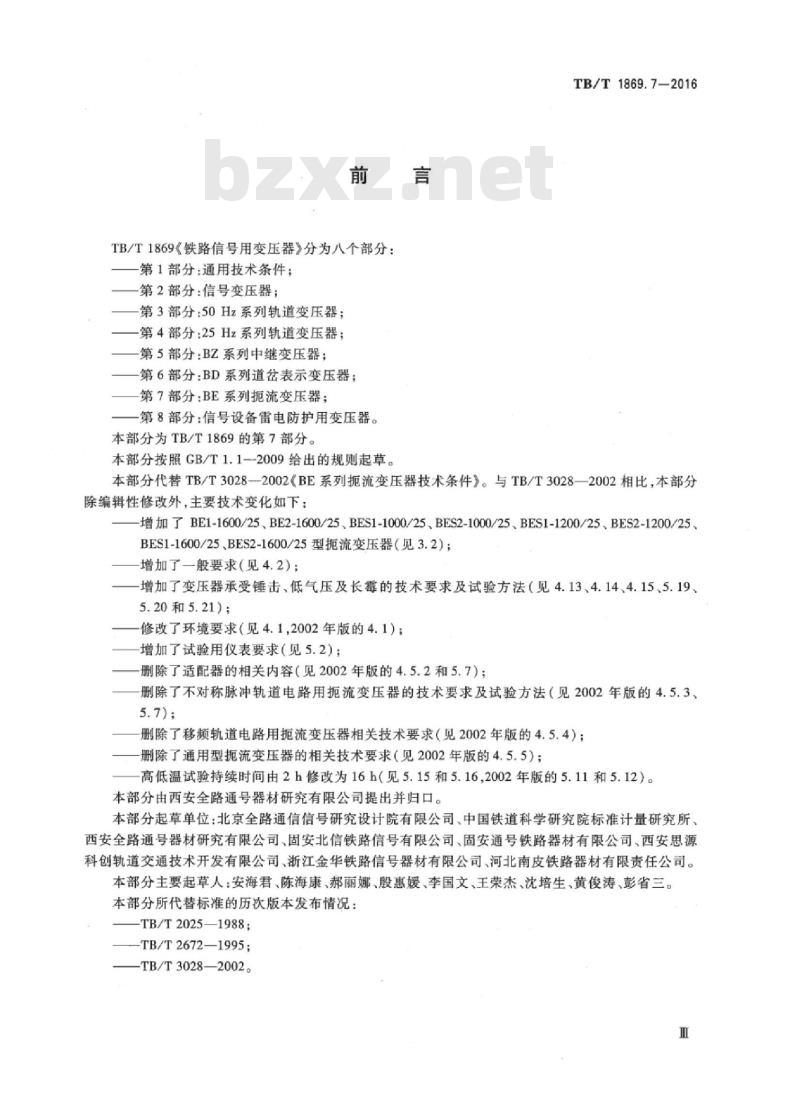

TB/T1869《铁路信号用变压器》分为八个部分：第1部分：通用技术条件；
第2部分：信号变压器；
第3部分：50Hz系列轨道变压器；第4部分：25Hz系列轨道变压器；第5部分：BZ系列中继变压器；
第6部分：BD系列道岔表示变压器：第7部分：BE系列扼流变压器：
第8部分：信号设备雷电防护用变压器。本部分为TB/T1869的第7部分。
本部分按照GB/T1.1—2009给出的规则起草。TB/T1869.7-2016
本部分代替TB/T3028-2002《BE系列扼流变压器技术条件》。与TB/T3028—2002相比，本部分除编辑性修改外，主要技术变化如下：增加了BE1-1600/25、BE2-1600/25、BES1-1000/25、BES2-1000/25、BES1-1200/25、BES2-1200/25、BES1-1600/25、BES2-1600/25型拒流变压器（见3.2）；增加了一般要求（见4.2）；
增加了变压器承受锤击、低气压及长霉的技术要求及试验方法（见4.13、4.14、4.15、5.19、5.20和5.21)；
修改了环境要求（见4.1，2002年版的4.1）；增加了试验用仪表要求（见5.2）；删除了适配器的相关内容（见2002年版的4.5.2和5.7）；删除了不对称脉冲轨道电路用流变压器的技术要求及试验方法（见2002年版的4.5.3、5.7);
删除了移频轨道电路用流变压器相关技术要求（见2002年版的4.5.4）；删除了通用型拒流变压器的相关技术要求（见2002年版的4.5.5）：高低温试验持续时间由2h修改为16h（见5.15和5.16,2002年版的5.11和5.12）。本部分由西安全路通号器材研究有限公司提出并归口。本部分起草单位：北京全路通信信号研究设计院有限公司、中国铁道科学研究院标准计量研究所、西安全路通号器材研究有限公司、固安北信铁路信号有限公司、固安通号铁路器材有限公司、西安思源科创轨道交通技术开发有限公司、浙江金华铁路信号器材有限公司、河北南皮铁路器材有限责任公司。本部分主要起草人：安海君、陈海康、郝丽娜、殷惠媛、李国文、王荣杰、沈培生、黄俊涛、彭省三。本部分所代替标准的历次版本发布情况：TB/T2025—1988;
TB/T2672—1995;
TB/T3028—2002。
TB/T1869.7-2016

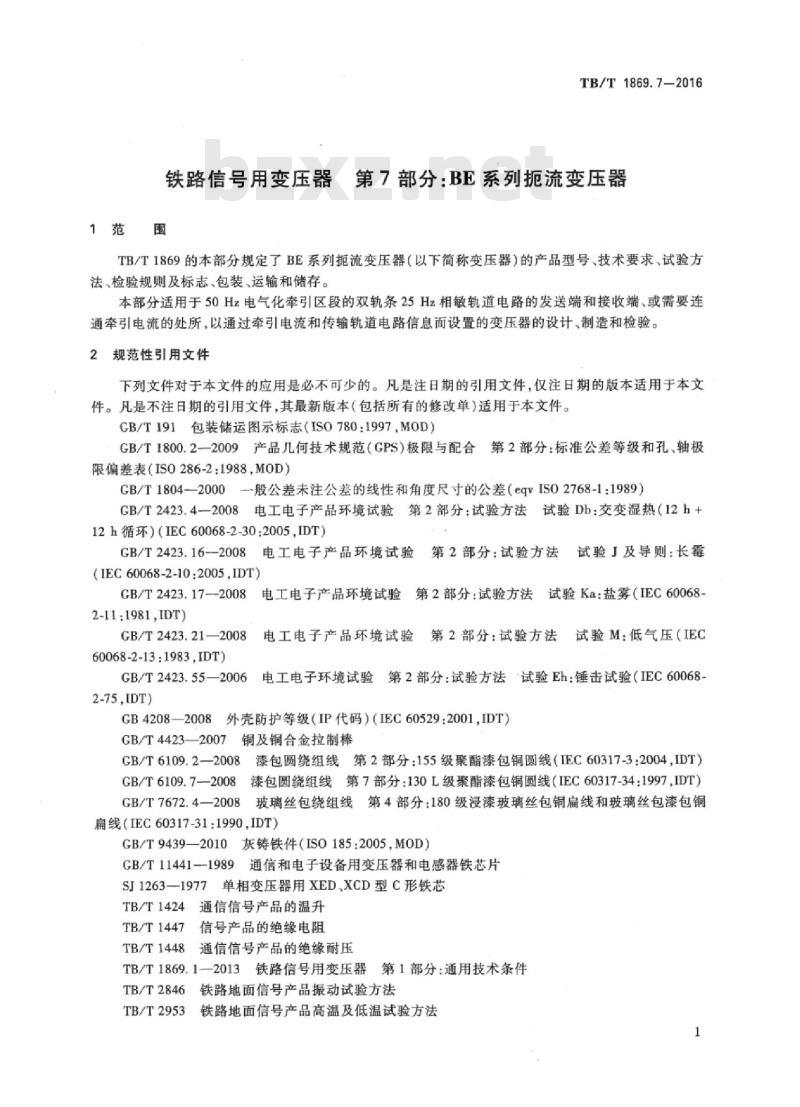

铁路信号用变压器第7部分：BE系列扼流变压器1范围
TB/T1869的本部分规定了BE系列扼流变压器（以下简称变压器）的产品型号、技术要求、试验方法、检验规则及标志、包装、运输和储存。本部分适用于50Hz电气化牵引区段的双轨条25Hz相敏轨道电路的发送端和接收端、或需要连通牵引电流的处所，以通过牵引电流和传输轨道电路信息而设置的变压器的设计、制造和检验。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志（ISO780：1997，MOD）GB/T1800.2—2009产品几何技术规范（GPS）极限与配合第2部分：标准公差等级和孔、轴极限偏差表（ISO286-2：1988，MOD）GB/T1804—2000般公差未注公差的线性和角度尺寸的公差（eqvIS02768-1：1989）CB/T2423.4—2008电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环）（IEC60068-2-302005,IDT）GB/T2423.16--2008电工电子产品环境试验(IEC60068-2-10:2005IDT)
第2部分：试验方法试验J及导则：长霉第2部分：试验方法试验Ka：盐雾（IEC60068-GB/T2423.17-—2008
3电工电子产品环境试验
2-11:1981,IDT)
GB/T2423.21—2008电工电子产品环境试验第2部分：试验方法试验M：低气压（IEC60068-2-13:1983,IDT)
第2部分：试验方法试验Eh：锤击试验（IEC60068-GB/T2423.55—2006电工电子环境试验2-75,IDT)
GB4208—2008外壳防护等级（IP代码）（IEC60529：2001，IDT）GB/T4423—2007铜及铜合金拉制棒GB/T6109.2—2008
漆包圆绕组线第2部分：155级聚酯漆包铜圆线（IEC60317-3：2004，IDT）GB/T6109.7-2008漆包圆绕组线第7部分：130L级聚酯漆包铜圆线（IEC60317-34：1997，IDT）3玻璃丝包绕组线第4部分：180级浸漆玻璃丝包铜扁线和玻璃丝包漆包铜GB/T7672.4—2008
扁线（IEC60317-31：1990,IDT)GB/T9439—2010灰铸铁件（ISO185:2005M0D）CB/T11441--1989通信和电子设备用变压器和电感器铁芯片SJ1263—1977单相变压器用XED、XCD型C形铁芯TB/T1424
TB/T1447
TB/T1448
通信信号产品的温升
信号产品的绝缘电阻
通信信号产品的绝缘耐压
TB/T1869.1—2013铁路信号用变压器第1部分：通用技术条件TB/T2846
TB/T2953
铁路地面信号产品振动试验方法铁路地面信号产品高温及低温试验方法1
TB/T1869.7-2016

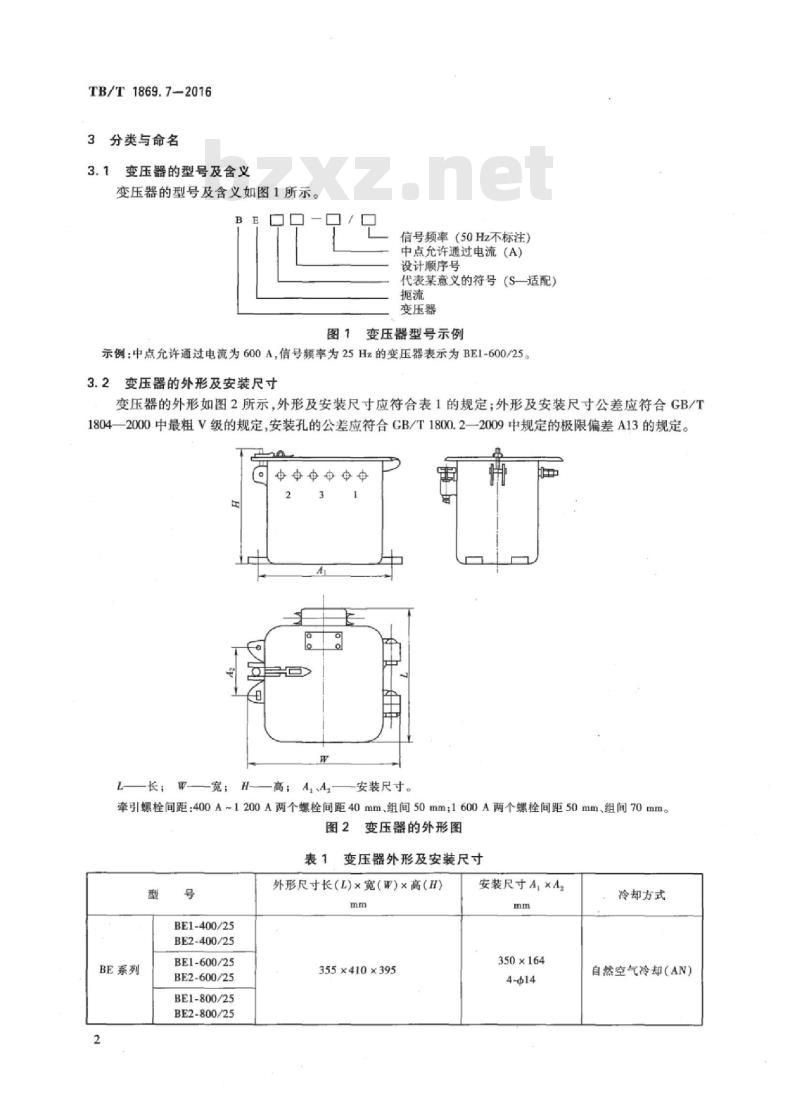

3分类与命名
变压器的型号及含义
变压器的型号及含义如图1所示。BE
信号频率（50Hz不标注）
中点允许通过电流（A)
设计顺序号
代表某意义的符号（S一适配）
变压器
图1变压器型号示例
示例：中点允许通过电流为600A，信号频率为25Hz的变压器表示为BE1-600/25。3.2变压器的外形及安装尺寸
变压器的外形如图2所示，外形及安装尺寸应符合表1的规定；外形及安装尺寸公差应符合GB/T1804—2000中最粗V级的规定，安装孔的公差应符合GB/T1800.2—2009中规定的极限偏差A13的规定。品
中中中中中中
L—长；——宽；H—高；AA—安装尺寸。牵引螺栓间距：400A~1200A两个螺栓间距40mm、组间50mm；1600A两个螺栓间距50mm、组间70mm。图2变压器的外形图
变压器外形及安装尺寸
BE系列
BE1-400/25
BE2-400/25
BE1-600/25
BE2-600/25
BE1-800/25
BE2-800/25
外形尺寸长(L)×宽（W)×高(H)mm
355x410x395
安装尺寸A，×42
350×164
冷却方式
自然空气冷却（AN）
BE系列
BES系列
BE1-1000/25
BE2-1000/25
BE1-1600/25
BE2-1600/25
BES1-400/25
BES2-400/25
BES1-600/25
BES2-600/25
BES1-800/25
BES2-800/25
BES1-1000/25
BES2-1000/25
BES1-1200/25
BES2-1200/25
BES1-1600/25
BES2-1600/25
表1变压器外形及安装尺寸（续）外形尺寸长（L)×宽（W)×高（H)mm
490x470x430
480x500×460
440×410×420
490×470×450
520×470×480
490x725x480
注：BE1、BES1为400Hz铁芯，BE2、BES2为50Hz铁芯。4技术要求
环境要求
变压器在下列环境条件下应可靠工作：周围空气温度：-40℃~+70℃；
周围空气相对湿度：不大于90%（+25℃）；b)
大气压力：不低于70.1kPa（海拔不超过3000m）；c）
振动：频率10Hz~200Hz；加速度幅值20m/s（2g）；d)
安装尺寸4×A2
415×(160~180)
450×(160~180)
350×164
415× (160~180)
4-Φ14
450×(160~180)
4-Φ14
周围无腐蚀金属、破坏绝缘和引起爆炸危险的有害气体及导电尘埃。一般要求
TB/T1869.7-2016
冷却方式
自然空气冷却（AN）
4.2.1变压器的一般要求应符合TB/T1869.1一2013中4.2的规定，同型号变压器的主要零部件应能互换。
4.2.2变压器箱体结构应经受运输、储存、安装和使用过程中的机械应力，箱体内无污垢，盖体与箱体应开启灵活。
4.2.3变压器箱盖与箱体间应采用密封垫，密封垫的寿命不小于5年。4.3变压器外观及零部件要求
4.3.1变压器的外观及零部件要求应符合TB/T1869.1-2013中4.3的规定。4.3.2变压器组装时，应保证配对铁芯同侧编号一致，铁芯端面应干净，铁芯要对齐，线圈铁芯及配件应装配牢固。
4.3.3变压器铁芯应符合SJ1263—1977中I级品的规定，砂钢片尺寸宜符合GB/T11441—1989的规定，并符合下列规定：
a）工作温度为-55℃～+130℃；铁芯切割端面的间隙不应大于0.075mm；b)
50Hz铁芯磁感应强度应大于1.8T,400Hz铁芯磁感应强度应大于1.0T；3
TB/T1869.7—2016
铁芯的不垂直度8不应大于0.53mm。变压器箱体结构采用HT200灰铸铁件制成，应符合GB/T9439—2010的规定。变压器牵引线圈采用铜含量不小于99.9%的无氧铜绕制，应符合GB/T7672.4一2008的规定。变压器信号线圈漆包线应符合GB/T6109.2—2008、GB/T6109.7—2008的规定。变压器引出螺栓采用H62黄铜（铜含量不低于62%）加工，应符合GB/T4423一2007的规定。接线单根螺栓规格分别为：
M10(400A~600A);
M12(800A);
M14(1000A);
M16(1200A);
M20(1600A)。
变压器的电气要求
BE型变压器的线图接线见图3，其电气特性应符合表2的规定。1
变压器类型
牵引线圈
信号线圈
图3BE型变压器线圈接线图
匝比（牵引线圈1-2、信号线圈4-5）（误差±5%）N
20℃时信号线圈直流电阻不大于牵引线圈50Hz阻抗值不应小于
牵引线圈未
经磁化的移
颜阻抗
牵引线圈未
经磁化阻抗
牵引线圈经
50Hz电源
磁化阻抗
BE型变压器电气特性
BE1-400/25BE1-600/25
BE2-400/25
BE2-600/25
0.55(20A)0.55(30A)
在牵引线图加载0.6V~8V的
ZPW-2000系列的标准载频
（1700Hz~2600Hz）信号电压
时，其开路阻抗值不应小于
牵引线圈加
25Hz、0.4V
阻抗值不小于
阻抗角不小于
牵引线圈加25Hz,2.5V电压阻
抗值不大于
经50Hz、15V电压磁化的牵引
线圈加25Hz、2.5V电压，阻抗
值不小于
BE1-800/25BE1-1000/25BE1-1600/25BE2-800/25
5BE2-1600/25
BE2-1000/25
0.55(40A)0.55(50A)0.55(80A)
牵引线圈经
直流磁化
不平衡度
变压器类型
表2BE型变压器电气特性（续）
BE1-400/25
BE2-400/25
经10A直流磁化的牵引线圈加
25Hz、0.4V电压，阻抗值不小于0
应小于
BE1-600/25
BE2-600/25
TB/T1869.72016
BE1-800/25BE1-1000/25BE1-1600/25BE2-800/25
BE2-1000/25BE2-1600/25
牵引线圈未经磁化的移频阻抗只对BE1型变压器进行测试；牵引线圈经直流磁化阻抗≥牵引线圈未经磁化阻抗（牵引线圈加25Hz、0.4V电压）×70%。4.4.2
BES型变压器线圈接线见图4，其电气特性应符合表3的规定。2
牵引线圈
信号线图
BES型变压器线圈接线图
BES型变压器电气特性
BES1-600/25
BES2-600/25
变压器类型
匝比[牵引线圈1-2，信号线圈4-5、5-6、7-8、8-9、10-11、11-12、4-12（连接6-7、9-10）（误差±5%）牵引线圈阻抗
不平衡度
牵引线圈加25Hz.0.5V~1.5
电压，其阻抗（误差±5%）
应小于
4.5同名端
BES1-400/25
BES2-400/25
BES1-800/25
BES2-800/25
BES1-1000/25
BES2-1000/25
BES1-1200/25
BES2-1200/25
1:3、19.5、4、2、1、0.5、30
BES1-1600/25
BES2-1600/25
BE型变压器同名端如图3所示，为1、4；BES型变压器同名端如图4所示，为1、4、7、10。4.6绝缘电阻
在试验用标准大气条件下，变压器的牵引线圈与信号线圈之间，牵引线圈、信号线圈与其他金属部分（铁芯、外壳）之间的绝缘电阻不应小于1000MQ。4.7绝缘耐压
在大气压力不低于89.9kPa条件下（相当于海拨1000m以下），变压器牵引线圈与信号线圈间，牵引线圈、信号线圈与其他金属部分（铁芯、外壳）间应能承受交流50Hz正弦波，电压有效值2000V，历时1min，应无闪络击穿现象：试验时泄漏电流不应大于10mA，该试验一般只允许进行一次，重复试5
TB/T1869.7-2016
验的试验电压值为原试验电压值的75%。4.8温
在环境温度为+70℃，加于干式变压器牵引线圈中点的电流为额定值时，变压器牵引线圈温升应符合以下规定：
a）400A、600A、800A、1000A的变压器不应超过70K；b）1200A、1600A的变压器不应超过90K。4.9低
变压器在-40℃的条件下，应符合以下的规定：a）外观不应变形和开裂；
电性能应符合4.4的规定。
变压器在+70℃的条件下，应符合以下的规定：外观不应变形和开裂；
电性能应符合4.4的规定。
4.11交变湿热
变压器经循环次数为12的交变湿热试验后，应符合以下规定：潮湿绝缘电阻不应小于1.5MQ；
试验后，恢复至常温，变压器的绝缘耐压应符合4.7的规定；试验后，外观应符合以下规定：电镀件：镀层腐蚀区域的面积之和占该零件主要表面面积5%~15%的零件数不应超过1）
该台产品零件总数的1/10；单个零件腐蚀面积不应超过15%，但允许个别零件的主金属出现个别锈点；
2）零件的涂层：允许有轻微变色、不允许出现涂层脱落和直径大于3mm锈蚀点；3）热固性塑料零件：不允许出现变形和开裂。4.12振
变压器经频率10Hz~200Hz、加速度幅值20m/s（2g）的振动试验后，线圈应通路，不应有结构松动和机械损伤，变压器的电性能应符合4.4的规定。4.13锤
变压器经50J能量的锤击试验后，应无裂纹、龟裂和破碎现象，变压器的电性能应符合4.4的规定。
4.14低气压
在大气压力不低于70.1kPa时（相当于海拔3000m以下），变压器应能承受交流正弦波50Hz2000V有效值电压，历时1min的耐压试验应无击穿或闪络现象。4.15长
变压器的线圈和绝缘件经28d长霉试验后，应符合如下规定：a）长霉等级不应低于GB/T2423.16—2008中2a级的规定：即肉眼看到稀疏长霉或者显微镜下看到分散，局部长，长霉面积不超过测试面积的5%：外观不应有变形和开裂。
4.16盐雾
变压器金属件试样经96h的盐雾试验后，镀锌件的表面应无白色或灰黑色腐蚀物；镀镍或高锡青铜件的表面不应有灰色或浅绿色腐蚀物，其他金属件不应有腐蚀物。4.17·防
变压器箱盖与箱体应配合紧密，并应符合GB4208一2008中IP55级的规定。6
5试验方法
试验条件
在产品和技术要求没有明确规定试验条件时，则试验应在下列条件下进行：a)
温度：+15℃~+35℃；
相对湿度：25%~75%；
气压：86kPa~106kPa；
输人信号频率：50Hz±1Hz、25Hz±0.5Hzd)
e）25Hz输人电源的失真度：≤5%。5.2试验用仪表要求
测试用仪表为真有效值表，准确度不应低于0.5级。5.3变压器同名端试验
5.3.1试验电路
试验电路如图5所示。
直流电源9V：
指针式直流电压表；
5.3.2试验步骤
闸刀开关，单刀单掷，250V、2A；被测变压器。
图5变压器同名端试验电路
TB/T1869.7—2016
电阻器，1800/2W：
当合上开关K，直流电压表V的指针瞬时摆向刻度方向，K断开摆向反向时，直流电压表“+端相连的线圈端子4与电源“+”端相连的线圈端子1为同名端：同理，其余线圈同名端试验按此方法进行，试验结果应符合4.5的规定。
5.4变压器匝比试验
5.4.1试验电路
试验电路如图6所示。
一闸刀开关，双刀单掷，250V、15A；T-VV.
一数字真有效值表；
5.4.2试验步骤与计算方法
调压器，250V、3kVA；
一被测变压器。
图6变压器匝比试验电路
合上开关K，调节调压器T，使交流电压表V,为1V时测试信号线圈电压V，，按公式(1)进行计算，计算结果应符合表2、表3的规定。其他线圈的匝比测试方法相同。7
TB/T1869.7—2016
式中：
N12——（牵引线圈1-2)/(信号线图4-5)间匝数比；V—信号线圈电压：
一牵引线圈电压。
5.5牵引线圈未经磁化阻抗试验（以BE1-600/25为例）5.5.1试验电路
试验电路如图7所示。
110V,25Hz
电源，经滤波器后其失真度不大于5%；-25Hz调压器，250V、3kV·A；
变阻器，2.20/220W无感电阻；
V。、V、V——数字真有效值表，使用同一块表的同一挡测得的电压值；BE—被测变压器。bZxz.net
牵引线圈未经磁化阻抗试验电路试验步骤与计算方法
试验步骤与计算方法如下：
在图7电路中，分别调节调压器T和变阻器R，使得V,=0.4V、V~0.4V时，测V。、V，按公a）
式(2)及公式(3)进行计算。
式中：
一牵引线图未经磁化阻抗：
V,——牵引线圈1-2电压；
变阻器电压：
R—-无感电阻，2.2Q/220W。
9=arccos
式中：
牵引线圈未经磁化阻抗角；
V—总电压；
一牵引线圈1-2电压；
变阻器电压。
重复a），不少于5次测试，求Z，0的平均值，应符合4.4的规定。(2)
TB/T1869.7—2016
分别调节调压器T和变阻器R，使V=2.5V、V~2.5V时，重复a）、b），试验结果应符合4.4的规定。
5.6牵引线圈50Hz阻抗试验（以BE1-600/25为例）5.6.1试验电路
试验电路如图8所示。
调压器，250V、15kV·A：
钳形表，0A~100A：
数字真有效值表：
被测变压器。
图8牵引线圈50Hz阻抗试验电路
试验步骤与计算方法
调节调压器T，使电流表A的示值I为30A，同时读取电压表V的值，按公式（4)进行计算，其值应符合4.4的规定。
式中：
Z,——牵引线圈50Hz阻抗；
V—牵引线圈1-2电压；
I—牵引线圈1-2电流。
5.7牵引线圈未经磁化移频阻抗试验5.7.1试验电路
试验电路如图9所示。
信号源
1700Hz
2600Hz
FS—信号源；
V、A-
数字真有效值表；BE-
一调压器，250V、3kV·A；
被测变压器。
图9牵引线圈未经磁化移频阻抗试验电路5.7.2试验步骤与计算方法
调节调压器T，使电压表V读数为0.6V~8V，同时分别对应读取电流表A的示值1.按公式（5）进行计算，其值应符合4.4的规定。Z,=
