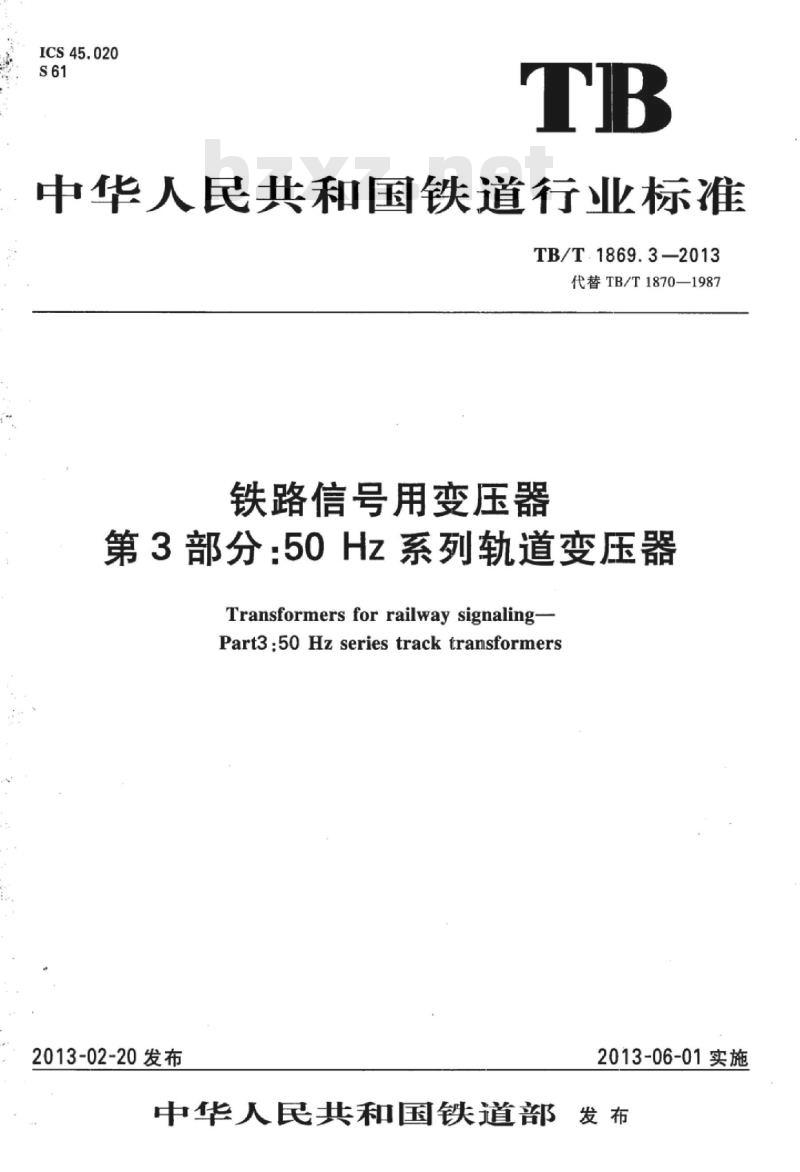

【TB铁路运输标准】 铁路信号用变压器第3部分:50 Hz系列轨道变压器

ICS45.020
中华人民共和国铁道行业标准
TB/T.1869.3—2013
代替TB/T1870—1987
铁路信号用变压器
第3部分：50Hz系列轨道变压器
Transformers for railway signaling-Part3:50 Hz series track transformers2013-02-20发布
2013-06-01实施
中华人民共和国铁道部发布

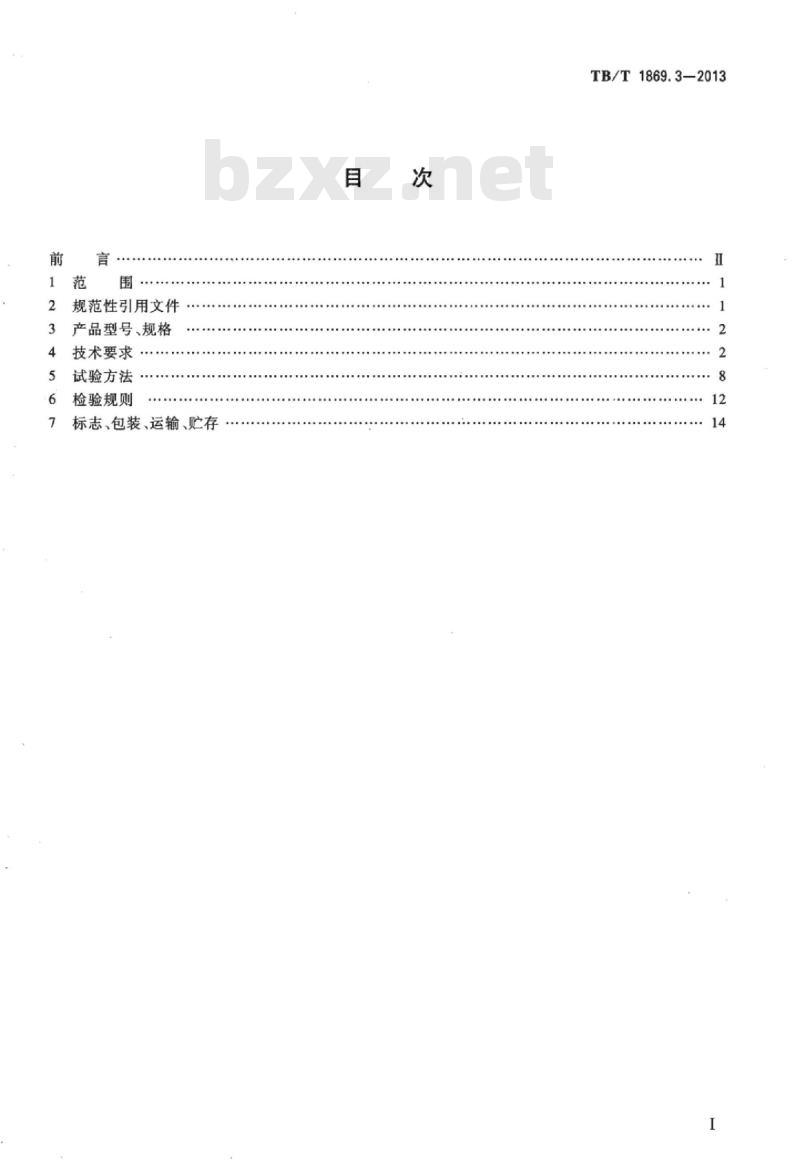

规范性引用文件
产品型号、规格
技术要求
试验方法
检验规则
标志、包装、运输、贮存
TB/T1869.3—2013
TB/T1869.32013

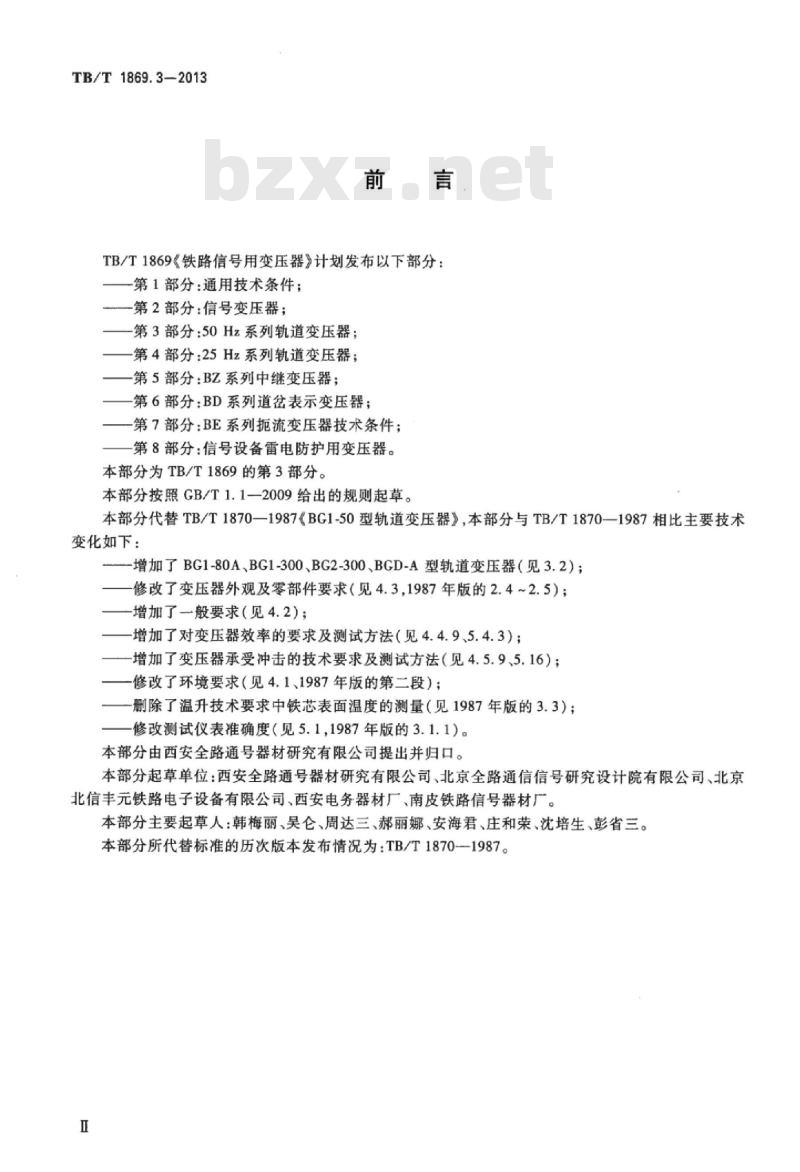

TB/T1869《铁路信号用变压器》计划发布以下部分：一第1部分：通用技术条件；
第2部分：信号变压器；
一第3部分：50Hz系列轨道变压器；-第4部分：25Hz系列轨道变压器；一第5部分：BZ系列中继变压器；第6部分：BD系列道岔表示变压器；第7部分：BE系列扼流变压器技术条件；第8部分：信号设备雷电防护用变压器。本部分为TB/T1869的第3部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分代替TB/T1870—1987《BG1-50型轨道变压器》，本部分与TB/T1870-—1987相比主要技术变化如下：
-增加了BG1-80A、BG1-300、BG2-300、BGD-A型轨道变压器（见3.2）；修改了变压器外观及零部件要求（见4.31987年版的2.4~2.5）；一增加了一般要求（见4.2）；
-增加了对变压器效率的要求及测试方法（见4.4.9、5.4.3）；-增加了变压器承受冲击的技术要求及测试方法（见4.5.9、5.16）；一修改了环境要求（见4.1、1987年版的第二段）；一删除了温升技术要求中铁芯表面温度的测量（见1987年版的3.3）；一修改测试仪表准确度（见5.1,1987年版的3.1.1）。本部分由西安全路通号器材研究有限公司提出并归口。本部分起草单位：西安全路通号器材研究有限公司、北京全路通信信号研究设计院有限公司、北京北信丰元铁路电子设备有限公司、西安电务器材厂、南皮铁路信号器材厂。本部分主要起草人：韩梅丽、吴仑、周达三、郝丽娜、安海君、庄和荣、沈培生、彭省三。本部分所代替标准的历次版本发布情况为：TB/T1870--1987。1范围

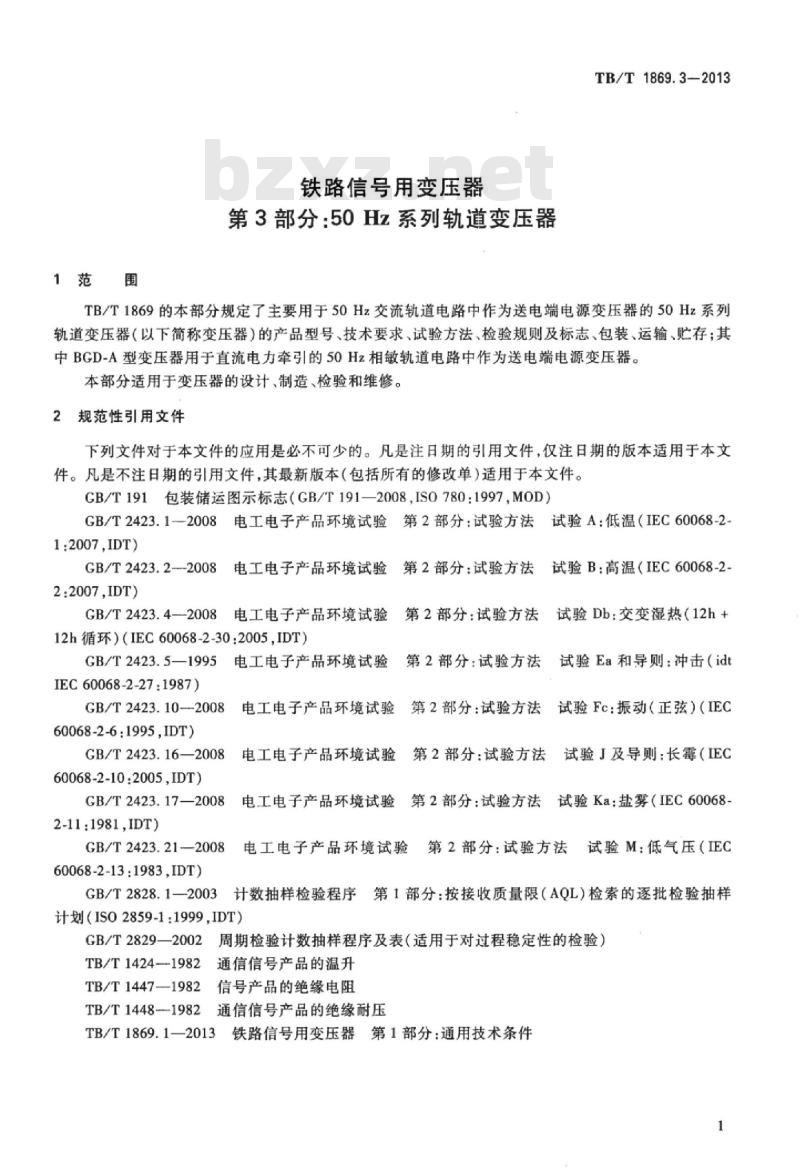

铁路信号用变压器
第3部分：50Hz系列轨道变压器
TB/T1869.3-2013
TB/T1869的本部分规定了主要用于50Hz交流轨道电路中作为送电端电源变压器的50Hz系列轨道变压器（以下简称变压器）的产品型号、技术要求、试验方法、检验规则及标志、包装、运输、贮存；其中BGD-A型变压器用于直流电力牵引的50Hz相敏轨道电路中作为送电端电源变压器。本部分适用于变压器的设计、制造、检验和维修。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志（GB/T191—2008，IS0780：1997，MOD）GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温（IEC60068-2-1:2007,IDT）
GB/T2423.2--2008
试验B：高温（IEC60068-2
电工电子产品环境试验
第2部分：试验方法
2:2007,IDT)
GB/T2423.4—2008日
电工电子产品环境试验
第2部分：试验方法试验Db：交变湿热（12h+12h循环）（IEC60068-2-30：2005，IDT）第2部分：试验方法计
试验Ea和导则：冲击（idt
GB/T2423.5一1995电工电子产品环境试验IEC 60068-2-27:1987)
GB/T2423.10--2008
60068-2-6:1995,IDT)
电工电子产品环境试验
金第2部分：试验方法
试验Fc：振动（正弦）（IEC
GB/T2423.16—2008
8电工电子产品环境试验第2部分：试验方法试验J及导则：长霉（IEC60068-2-10:2005,IDT)
GB/T2423.17—2008
8电工电子产品环境试验第2部分：试验方法试验Ka：盐雾（IEC60068-2-11:1981,IDT)
GB/T2423.21-—2008
60068-2-13:1983,IDT)
电工电子产品环境试验第2部分：试验方法试验M：低气压（IECGB/T2828.1—2003
计数抽样检验程序第1部分：按接收质量限（AOL）检索的逐批检验抽样计划（ISO2859-1：1999,IDT）
GB/T2829—2002
周期检验计数抽样程序及表（适用于对过程稳定性的检验）TB/T1424--1982通信信号产品的温升TB/T1447-1982
信号产品的绝缘电阻
TB/T1448-1982通信信号产品的绝缘耐压TB/T1869.1—2013铁路信号用变压器第1部分：通用技术条件1
TB/T1869.3—2013

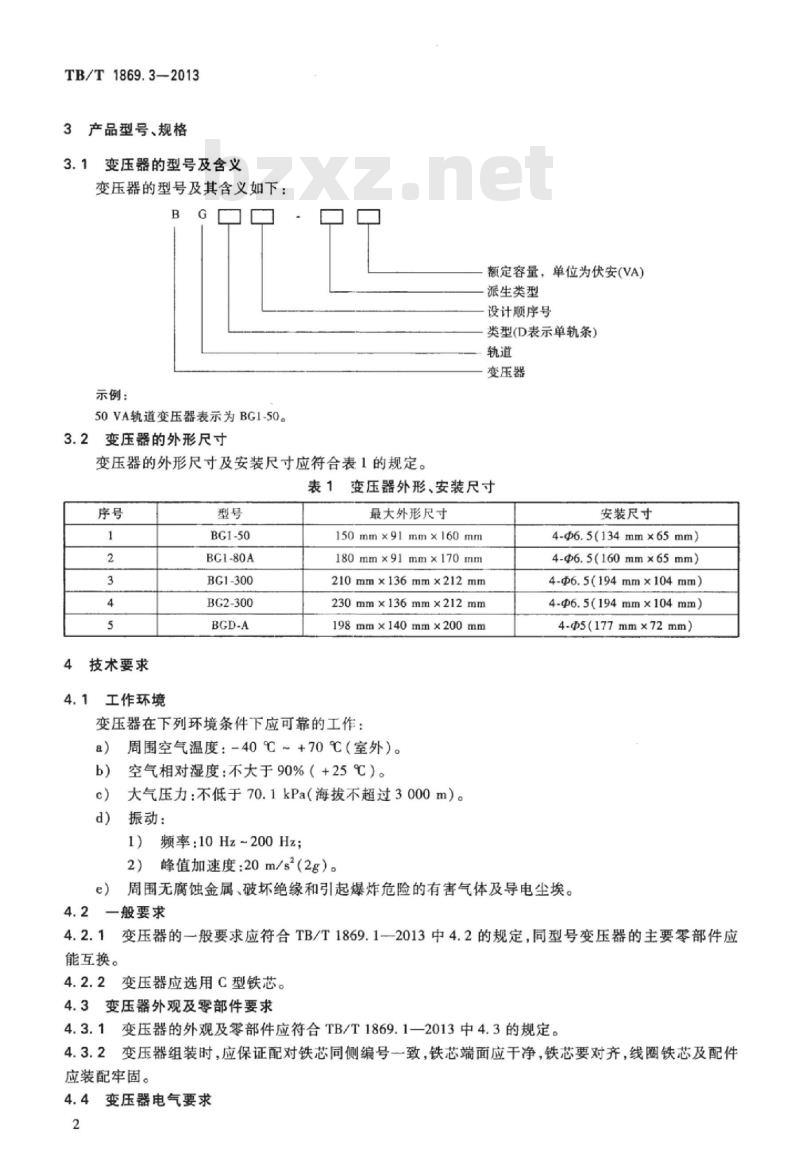

3产品型号、规格
变压器的型号及含义
变压器的型号及其含义如下：
示例：
50VA轨道变压器表示为BG1-50。3.2变压器的外形尺寸
变压器的外形尺寸及安装尺寸应符合表1的规定。额定容量，单位为伏安(VA)
派生类型
设计顺序号
类型(D表示单轨条）
变压器
表1变压器外形、安装尺寸
技术要求
工作环境
BG1-50
BG1-80A
BG1-300
BG2-300
最大外形尺寸
150mm×91mm×160mm
180mmx91mm×170mm
210mm×136mm×212mm
230mmx136mm×212mm
198mm×140mm×200mm
变压器在下列环境条件下应可靠的工作：周围空气温度：-40℃～+70℃（室外）。a）
空气相对湿度：不大于90%（+25℃）。b)
c）大气压力：不低于70.1kPa（海拔不超过3000m）。d）振动：
1）频率：10Hz~200Hz；www.bzxz.net
2）峰值加速度：20m/s（2g）。安装尺寸
4-q6.5(134 mm×65mm)
4-6.5(160mm×65mm)
[email protected](194mm×104mm）
4-Φ6.5(194mm×104mm)
4-Φ5(177mm×72mm)
e）周围无腐蚀金属、破坏绝缘和引起爆炸危险的有害气体及导电尘埃。4.2一般要求
4.2.1变压器的一般要求应符合TB/T1869.1--2013中4.2的规定，同型号变压器的主要零部件应能互换。
4.2.2变压器应选用C型铁芯。
4.3变压器外观及零部件要求
4.3.1变压器的外观及零部件应符合TB/T1869.1—2013中4.3的规定。4.3.2变压器组装时，应保证配对铁芯同侧编号致，铁芯端面应干净，铁芯要对齐，线圈铁芯及配件应装配牢固。
4.4变压器电气要求
4.4.1变压器电气特性
变压器的电气特性应符合表2的规定。表2
额定容量
BG1-50
BG1-80A
BG1-300
BG2-300
额定电压
110、220
一次线圈
变压器电气特性
空载电流不大于
额定电压
二次线圈
0.45、0.9、3.15.6.3、10.80
0.75、1.5、5.25、10.5、18
0.4、0.8、2.8、8.2、5.4、17.65.5、16.5、11、71.5,143、247.50.5、1.0、1.5、6.0、12、21
TB/T1869.3-2013
额定电流
（2000Hz充许电流）
注：BG1-80A二次线圈允许电流值6A，是保证当移频电码化出口电流小于等于6A时，不损坏变压器。4.4.2
变压器绕组连接和相应端子号
BG1-50、BG1-80A型变压器的绕组连接和相应端子号如图1a）所示，BG1-300、BG2-300、BGD-A型变压器的绕组连接和相应端子号如图1b)所示。1
4.4.3变压器的额定电压值
变压器的绕组连接与端子号
BG1-50型变压器一次侧和二次侧各端子间的额定电压值见表3,BG1-80A型变压器的一次侧和二次侧各端子间的额定电压值见表4，BG1-300型变压器的次侧和二次侧各端子间的额定电压值见表5,BG2-300型变压器的一次侧和二次侧各端子间的额定电压值见表6，BGD-A型变压器一次侧和二次侧各端子间的额定电压值见表7。4.4.4同名端
变压器绕组的I，、I2、Ⅱ，、亚，均为同名端，如图1所示。4.4.5绝缘电阻
在正常试验大气条件下，变压器的一次线圈与二次线圈之间，一次线圈、二次线圈与其他金属部分（铁芯、外壳）之间的绝缘电阻均不应小于1000MQ。4.4.6绝缘耐压
在大气压力不低于89.9kPa条件下（相当于海拔高度1000m以下），变压器应能承受交流正弦波50Hz2000V有效值电压，历时1min应无击穿或闪络现象。试验时，泄漏电流不应高于10mA。该试验一般只允许进行一次，重复试验时，电压应为原试验电压值的75%，出厂试验时间为1s。3
TB/T1869.3-2013
电压V
电压V
使用端子
使用端子
BG1-50型变压器额定电压值
连接端子
连接端子
电压V
使用端子
Ⅱ，-m，
连接端子
Ⅱ,-Ⅲ，
BG1-80A型变压器额定电压值
电压V
使用端子
Ⅱ，-Ⅲ
连接端子
直，-mz
电压V
电压V
使用端子
，-亚，
Ⅱ,-Ⅲ，
亚，-正，
使用端子
连接端子
Ⅱ-Ⅲ,
Ⅱ,-,
Ⅱ,m,
连接端子
I,Ⅲ，
电压V
电压V
使用端子
使用端子
连接端子
连接端子
BG1-300型变压器额定电压值
电压V
使用端子
亚，-Ⅲ，
Ⅱ,-Ⅲ，
I,-Ⅲ
I,-Ⅲ，
连接端子
Ⅱ。-，
BG2-300型变压器额定电压值
电压V
使用端子
I,-Ⅲ,
Ⅱ,-Ⅲ，
连接端子
Ⅱ,-亚
电压V
电压V
TB/T1869.3-2013
使用端子
Ⅱ2-Ⅲ,
Ⅱ,-Ⅲ,
Ⅱ,-亚.
I,-Ⅲ,
I-亚，
-Ⅲ，
H,-Ⅲ
使用端子
I,-亚
连接端子
I,-Ⅲ
Ⅱ.-Ⅲ,
Ⅱ4-2
连接端子
Ⅱ,-Ⅲ.
Ⅱ-亚
Ⅱ,-m
Ⅱ,-Ⅲ,
TB/T1869.32013
电压V
电压V
使用端子
使用端子
4.4.7空载特性
连接端子
连接端子
表6（续）
电压V
使用端子
Ⅱ,-Ⅲ,
I。Ⅲ，
I。H，
连接端子
I,-亚
I。l,
BGD-A型变压器额定电压值
电压V
使用端子
I,-亚
Ⅲ,I,
Ⅲ,II
I2-，
I,-Ⅲ
连接端子
II。,
I-Ⅱ,
I。-，
Ⅲ3-4
I。亚
4.4.7.1BG1-50、BG1-80A、BG1-300、BG2-300型变压器的空载特性电压V
电压V
使用端子
I,-Ⅲ,
使用端子
Ⅲ,-,
I,-Ⅲ2
I,-Ⅱ2
Ⅱ,-1
连接端子
连接端子
变压器空载时，一次侧空载电流应符合表2的规定，其二次侧各端子间的电压应符合表2的规定，充许偏差不应大于规定值的+5%。6
4.4.7.2BGD-A型变压器的空载特性变压器各次级绕组开路，一次侧施加50Hz220V电压时应符合下列要求：a）一次侧空载相位角不小于75°；TB/T1869.3—2013
b）直流磁化电流：二次侧21V端子通直流电流6A时，一次侧电流不应大于320mA；c）二次侧各端子间电压符合表2的规定值，其允许偏差不大于10%。4.4.8负载特性
4.4.8.1BG1-50、BG1-80A、BG1-300、BG2-300型变压器的负载特性变压器在额定负载条件时，BG1-50，BG1-80A型变压器二次侧各端子间的电压不应低于表2规定值的85%，BG1-300、BG2-300型变压器其二次侧各端子间的电压不应低于表2规定值的90%。4.4.8.2BGD-A型变压器的负载特性变压器在额定负载条件时，即Ⅱ-Ⅲ，短接，Ⅱ，-Ⅲ，输出电流12A时，二次侧电压不应低于表2规定值的95%。
4.4.9效率
变压器在额定输人电压下，输出端接额定负载时BG1-50、BG1-80A型变压器的效率不应小于85%，BG1-300、BG2-300型变压器的效率不应小于90%。4.5环境适应性
4.5.1温升
周围环境温度为+709C时，变压器一次侧电压为220V，二次侧为额定电流时，其稳定后的温升不应大于55K。
4.5.2交变湿热
变压器经循环次数为12的交变湿热试验后，应符合以下规定：a）潮湿绝缘电阻不应小于1.5MQ。试验后恢复至常温，变压器的绝缘耐压应符合4.4.6的规定。b)
外观应符合以下规定：
1）电镀件：镀层腐蚀区域的面积之和占该零件主要表面面积5%~15%的零件数不应超过该台产品零件总数的1/10，但允许个别零件的主金属出现个别锈点；2)零件的涂层：允许有轻微变色、不允许出现涂层脱落和直径大于3mm锈蚀点；3)热固性塑料零件：不允许出现变形和开裂。温
变压器在-40℃的条件下，应符合以下的规定：a）外观不应变形和开裂；
b）电性能应符合本部分4.4.7、4.4.8的规定。4.5.4高温
变压器在+70℃的条件下，应符合以下的规定：a）外观不应变形和开裂；
b）电性能应符合本部分4.4.7、4.4.8的规定。霉
变压器的非金属零部件经28d长霉试验后，长霉等级不应低于GB/T2423.162008中2a级的规定，即肉眼看到稀疏长霉或者显微镜下看到分散、局部长霉，长霉面积不超过测试面积的5%。4.5.6盐雾
变压器整机经96h的盐雾试验后，镀锌件的表面应无白色或灰黑色腐蚀物；镀镍或高锡青铜件的表面不应有灰色或浅绿色腐蚀物。4.5.7低气压
TB/T1869.3-2013
在大气压力不低于70.1kPa时（相当于海拔高度3000m以下），变压器应能承受交流正弦波50Hz，1700V有效值电压，历时1min的耐压试验应无击穿或闪络现象。4.5.8振动
变压器经频率10Hz~200Hz，峰值加速度20m/s2的振动试验后，线圈应通路，不应有结构松动和机械损伤，且变压器的空载电流应符合表2的规定。4.5.9冲击
带包装的变压器经半正弦波冲击脉冲、峰值加速度为500m/s、脉冲持续时间为11ms的冲击试验后，线圈应通路，不应有结构松动和机械损伤，且变压器的空载电流应符合表2的规定。5试验方法
5.1试验条件
在技术要求中没有明确规定试验条件时，则试验应在下列条件下进行：a）温度：15℃~35℃；
相对湿度：25%~75%；
气压：86kPa~106kPa。
5.2试验用电源、仪表要求
5.2.1试验用交流电源，电压波动不应大于5%，波形为正弦波（率50Hz±1Hz）。5.2.2测试仪表准确度不应低于0.5级。5.3变压器同名端试验
5.3.1按图2进行测试。将直流电压表V的正极端子与变压器B的Ⅱ，端子连接，负极端子与变压器B的Ⅱ，端子连接。将直流电源E调到6V，当接通开关K时，直流电压表指针向增大方向移动；当开关K断开时，直流电压表指针向减少方向移动，则直流电压表的正极端子，电源的正极所接的变压器线圈端子Ⅱ，与I，为同名端；线圈同名端应符合4.4.4的规定（开关K不可长时间接通）。R
K—开关；
B—被测变压器；
V——指针式直流电压表。
E直流电源0~10V：
电阻器（102~1000)/2W：
图2同名端试验
5.3.2将直流电压表V的正极端子与变压器B的Ⅲ，端子连接，负极端子与变压器B的Ⅲ，端子连接。按上述方法进行测试，线圈同名端应符合4.4.4的规定。5.3.3将直流电压表V的正极端子与变压器B的I，端子连接，负极端子与变压器B的I。端子连8
接。按上述方法进行测试，线圈同名端应符合4.4.4的规定。5.4BG1-50、BG1-80A.BG1-300、BG2-300型变压器的电气特性测试5.4.1空载特性测试
5.4.1.1空载电流的测试
TB/T1869.3—2013
空载电流的测试按图3所示，打开开关K，、Kz，闭合开关K，调节ZOB使交流电压表V，的读数为220V，交流电流表A，的测试结果应符合表2的规定。K,
一自耦变压器250V1kVA；
交流电流表：
B—被测变压器。
5.4.1.2空载电压的测试
K.K..K.开关
V,.V.交流电压表：
图3空载、负载特性测试
空载电压的测试按图3所示，打开开关K，，闭合开关K，、K，调节ZOB使V，为220V，用V，分别测量二次线圈各端子电压，测试结果应符合4.4.7.1的规定。5.4.2负载特性测试
负载特性测试按图3所示，闭合开关K，、Kz、K，调节ZOB使V，的读数为220V，然后调节R，使Az的读数为二次侧额定电流值（或2000Hz允许电流值），用V，分别测量二次线圈各端子电压，测试结果应符合4.4.8.1的规定。
效率测试电路如图4所示。闭合开关K，调节ZOB使V的读数为220V，然后调节R，，使A的值为B
自耦变压器250V1kVA；
交流电流表：
被测变压器：
开关；
交流电压表：
可调电阻（≥100W）。
效率测试
