【YD通讯标准】 电信基础设施共建共享技术要求 第4部分:室内分布系统

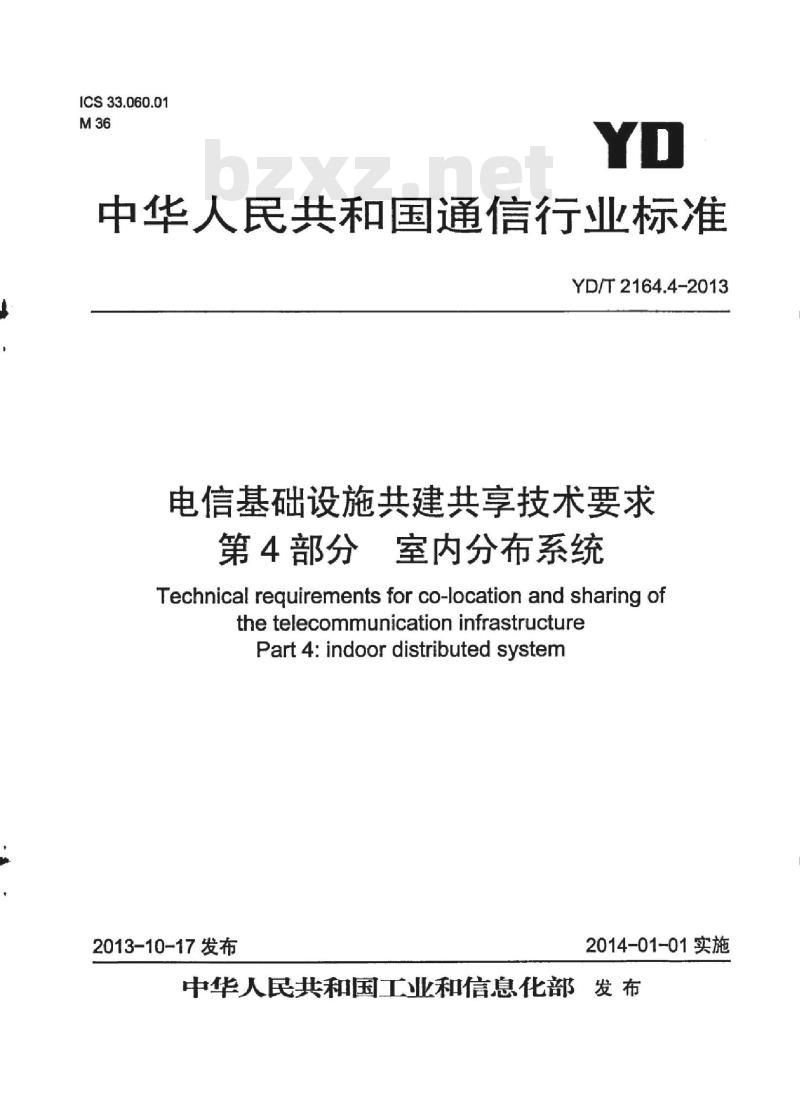

ICS33.060.01
中华人民共和国通信行业标准
YD/T2164.4-2013
电信基础设施共建共享技术要求第4部分室内分布系统
Technical requirements forco-location and sharing ofthetelecommunicationinfrastructurePart4:indoordistributedsystem2013-10-17发布
2014-01-01实施
中华人民共和国工业和信息化部发布前言

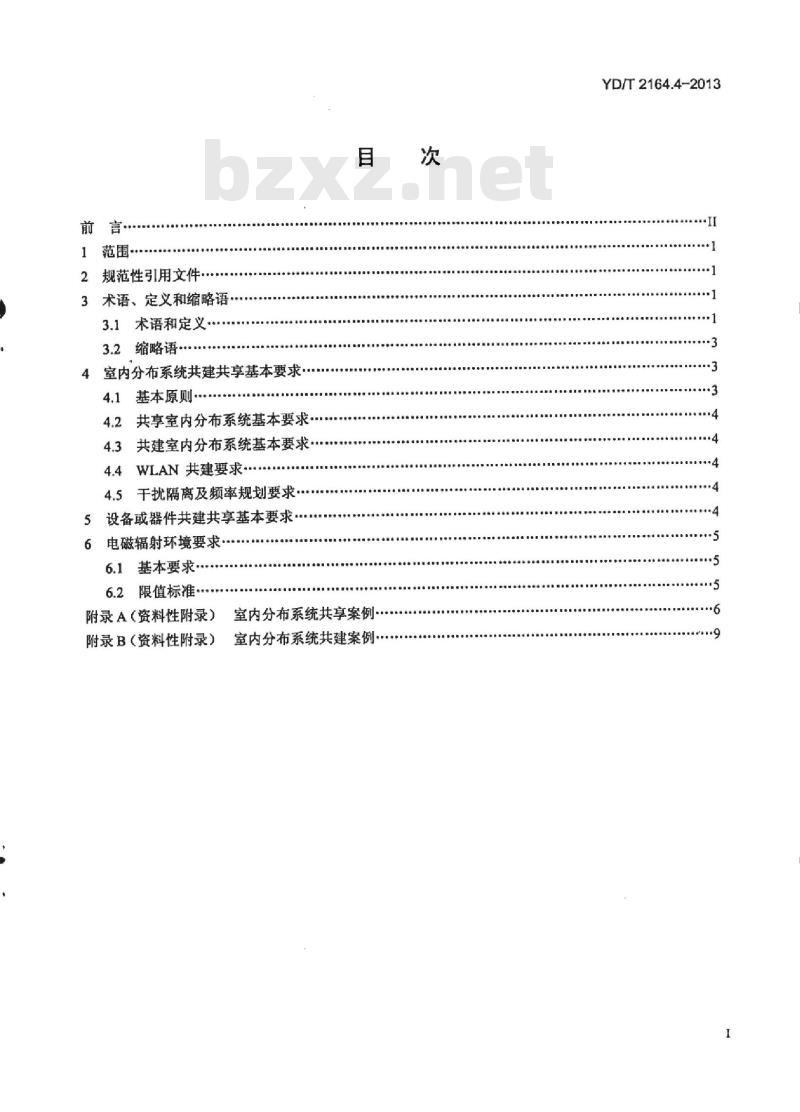

范围·
2规范性引用文件
3术语、定义和缩略语
3.1术语和定义
3.2缩略语
4室内分布系统共建共享基本要求..4.1基本原则
4.2共享室内分布系统基本要求
4.3共建室内分布系统基本要求
4.4WLAN共建要求·.·
4.5干扰隔离及频率规划要求
5设备或器件共建共享基本要求..6电磁辐射环境要求·
6.1基本要求此内容来自标准下载网
6.2限值标准
附录A（资料性附录）
附录B（资料性附录）
室内分布系统共享案例·
室内分布系统共建案例
YD/T2164.4-2013
YD/T2164.4-2013

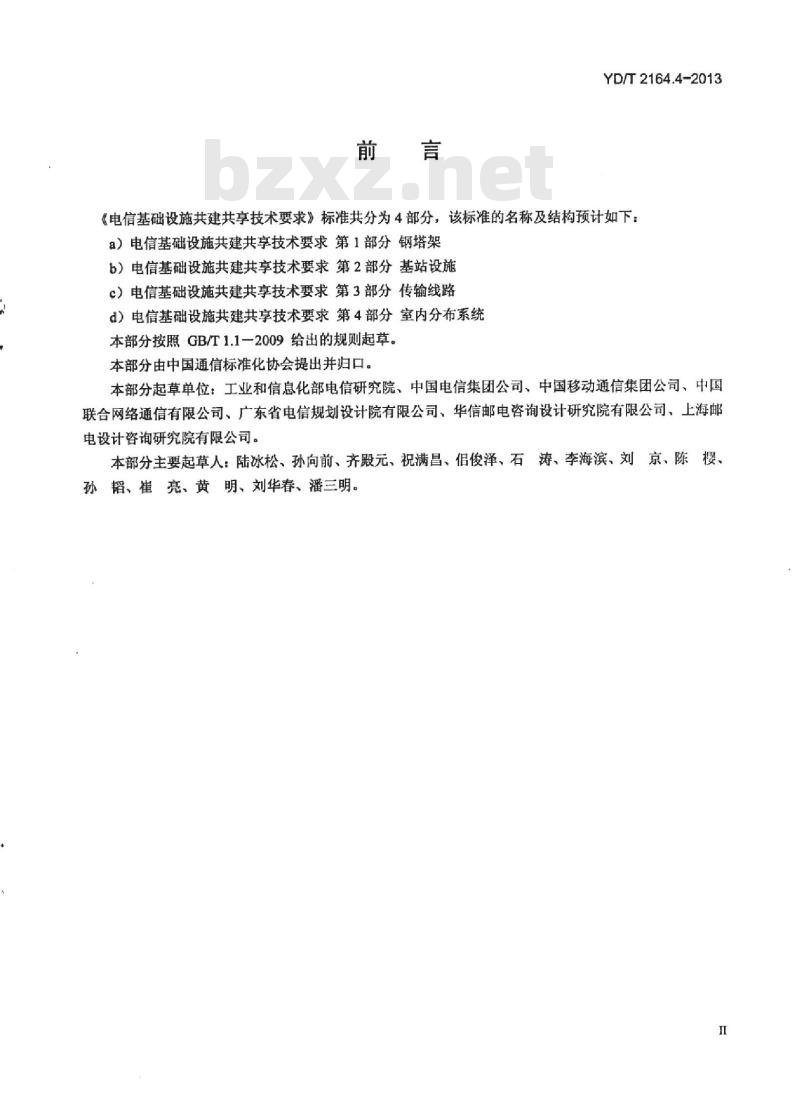

《电信基础设施共建共享技术要求》标准共分为4部分，该标准的名称及结构预计如下：a）电信基础设施共建共享技术要求第1部分钢塔架b）电信基础设施共建共享技术要求第2部分基站设施c）电信基础设施共建共享技术要求第3部分传输线路d）电信基础设施共建共享技术要求第4部分室内分布系统本部分按照GB/T1.1一2009给出的规则起草。本部分由中国通信标准化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、中国电信集团公司、中国移动通信集团公司、中国联合网络通信有限公司、广东省电信规划设计院有限公司、华信邮电咨询设计研究院有限公司、上海邮电设计咨询研究院有限公司。
本部分主要起草人：陆冰松、孙向前、齐殿元、祝满昌、侣俊泽、石涛、李海滨、刘京、陈樱、孙韬、崔亮、黄明、刘华春、潘三明。HiiKAoNniKAca

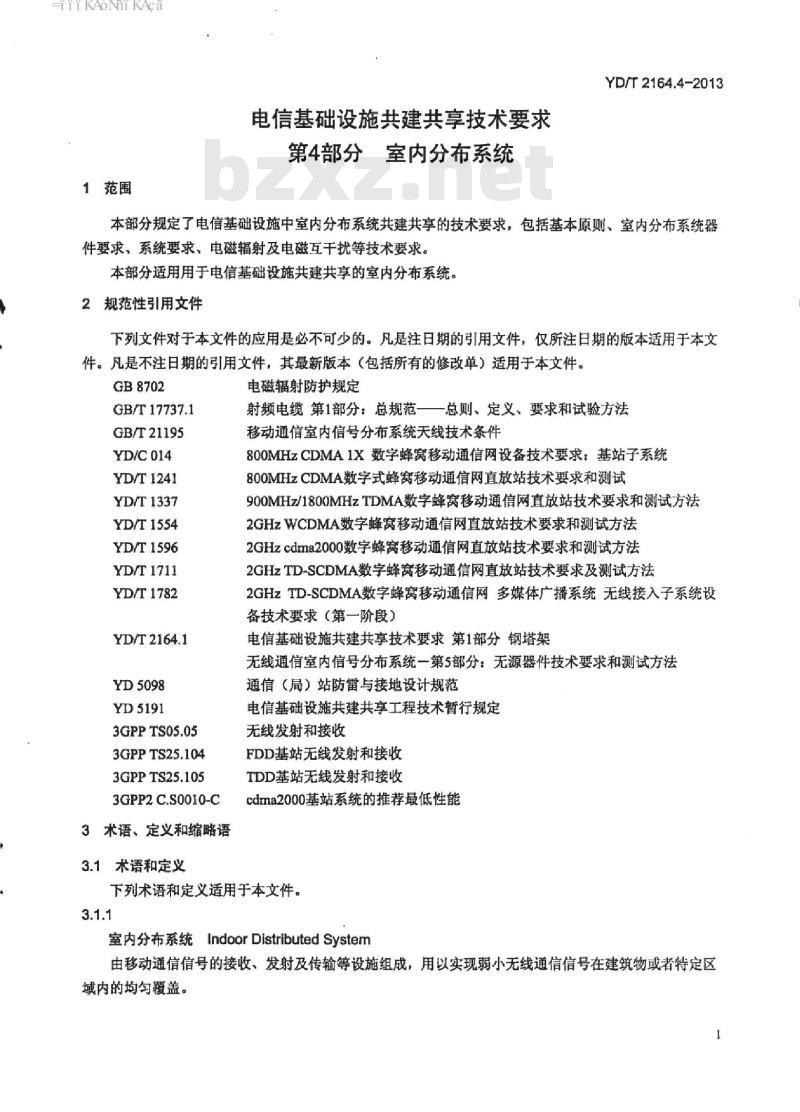

1范围
电信基础设施共建共享技术要求第4部分室内分布系统
YD/T2164.4-2013
本部分规定了电信基础设施中室内分布系统共建共享的技术要求，包括基本原则、室内分布系统器件要求、系统要求、电磁辐射及电磁互干扰等技术要求。本部分适用用于电信基础设施共建共享的室内分布系统。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB8702
GB/T17737.1
GB/T21195
YD/C014
YD/T1241
YD/T1337
YD/T1554
YD/T1596
YD/T1711
YD/T1782
YD/T2164.1
YD5098
YD5191
3GPPTS05.05
3GPPTS25.104
3GPPTS25.105
3GPP2C.S0010-C
3术语、定义和缩略语
3.1术语和定义
电磁辐射防护规定
射频电缆第1部分：总规范一一总则、定义、要求和试验方法移动通信室内信号分布系统天线技术条件800MHzCDMA1X数字蜂窝移动通信网设备技术要求：基站子系统80OMHzCDMA数字式蜂窝移动通信网直放站技术要求和测试900MHz/1800MHzTDMA数字蜂窝移动通信网直放站技术要求和测试方法2GHzWCDMA数字蜂窝移动通信网直放站技术要求和测试方法2GHzcdma2000数字蜂窝移动通信网直放站技术要求和测试方法2GHzTD-SCDMA数字蜂窝移动通信网直放站技术要求及测试方法2GHzTD-SCDMA数字蜂窝移动通信网多媒体广播系统无线接入子系统设备技术要求（第一阶段）
电信基础设施共建共享技术要求第1部分钢塔架无线通信室内信号分布系统一第5部分：无源器件技术要求和测试方法通信（局）站防雷与接地设计规范电信基础设施共建共享工程技术暂行规定无线发射和接收
FDD基站无线发射和接收
TDD基站无线发射和接收
cdma2000基站系统的推荐最低性能下列术语和定义适用于本文件。3.1.1
室内分布系统IndoorDistributedSystem由移动通信信号的接收、发射及传输等设施组成，用以实现弱小无线通信信号在建筑物或者特定区域内的均匀覆盖。
HiiKAoNiKAca
YD/T2164.4-2013

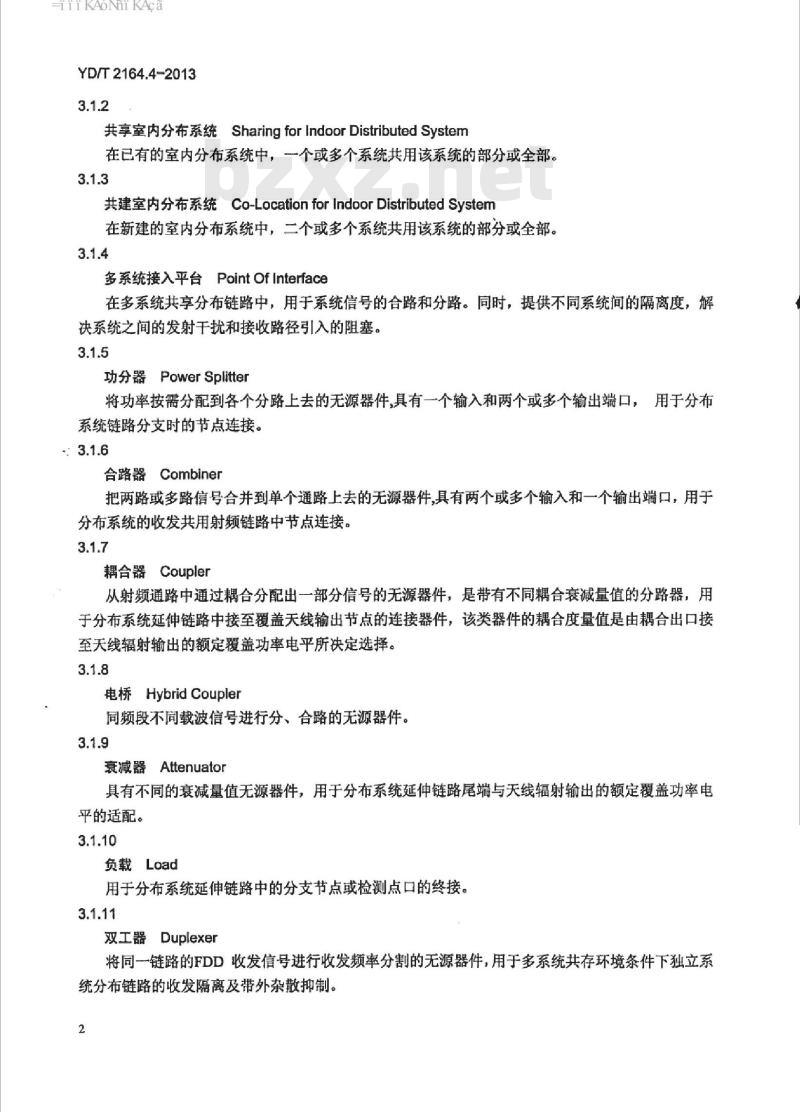

共享室内分布系统SharingforIndoorDistributedSystem在已有的室内分布系统中，一个或多个系统共用该系统的部分或全部。3.1.3
共建室内分布系统Co-LocationforIndoorDistributedSystem在新建的室内分布系统中，二个或多个系统共用该系统的部分或全部。3.1.4
多系统接入平台PointOfInterface在多系统共享分布链路中，用于系统信号的合路和分路。同时，提供不同系统间的隔离度，解决系统之间的发射干扰和接收路径引入的阻塞。3.1.5
功分器PowerSplitter
将功率按需分配到各个分路上去的无源器件，具有一个输入和两个或多个输出端口，用于分布系统链路分支时的节点连接。
合路器Combiner
把两路或多路信号合并到单个通路上去的无源器件，具有两个或多个输入和一个输出端口，用于分布系统的收发共用射频链路中节点连接。3.1.7
耦合器Coupler
从射频通路中通过耦合分配出一部分信号的无源器件，是带有不同耦合衰减量值的分路器，用于分布系统延伸链路中接至覆盖天线输出节点的连接器件，该类器件的耦合度量值是由耦合出口接至天线辐射输出的额定覆盖功率电平所决定选择。3.1.8
电桥HybridCoupler
同频段不同载波信号进行分、合路的无源器件。3.1.9
衰减器Attenuator
具有不同的衰减量值无源器件，用于分布系统延伸链路尾端与天线辐射输出的额定覆盖功率电平的适配。
负载Load
用于分布系统延伸链路中的分支节点或检测点口的终接。3.1.11
双工器Duplexer
将同一链路的FDD收发信号进行收发频率分割的无源器件，用于多系统共存环境条件下独立系统分布链路的收发隔离及带外杂散抑制。2
-iiiKAoNniKAca
滤波器Filter
YD/T2164.4-2013
用于多系统共存环境条件下独立系统上行或下行单链路分布的收或发隔离及带外杂散抑制。3.1.13
天线Antenna
一种向空间辐射或从空间接收电磁波的装置。3.1.14
干线放大器TrunkAmplifier
由下行功放、上行低噪放和带通滤波器等器件组成的工作在某一频段的双向链路放大产品，主要用于补偿电缆的传输损耗。
无线电干扰RadioInterference
在无线移动通信系统中，无线电干扰通常是指一些电磁能量通过直接耦合或间接耦合方式进入接收系统或信道，导致有用接收信号质量下降、信息误差或丢失、甚至阻断通信的现象。通常考虑杂散、阻塞和互调3种无线电干扰。3.2缩略语
以下缩略语适用于本文件：
TD-SCDMA
CodeDivision MultipleAccess
Global System Mobile
Global Positioning System
Point of interface
Receive
TimeDivision-Synchronous CodeDivision MultipleAccessTransmit
Wideband Code Division Multiple AccessWireless Local Area Network
4室内分布系统共建共享基本要求4.1基本原则
码分多址接入
全球移动通信系统
全球定位系统
多系统接入平台
时分同步码分多址接入
宽带码分多址接入
无线局域网
室内分布系统共建共享应满足YD5191《电信基础设施共建共享工程技术暂行规定》有关规定系统结构应综合考虑电信业务经营者当前网络及未来发展的要求，并充分考虑系统扩容和其他制式系统合路的需求。室内分布系统共建共享应满足相关专业国家标准和行业标准，不能降低或影响现有网络设施安全和稳定运行。
室内分布系统应具有良好的兼容性和扩充性。对于进入铁路、地铁、高速公路沿线，机场、国家级和省级风景名胜区、大型场馆、校园、工业园区、新建住宅小区和新建多业主共同使用的商住楼等重点场所，新建室内分布系统具备共建条件的应共建，已有室内分布系统具备共享条件的应共享。3
HiiKAoNiKAca
YD/T2164.4-2013
具备条件的情况下，室内分布系统无源器件应共建共享，有源器件应积极探索共建共享。在因技术，成本等问题不宜共用天馈系统的情况下，各电信业务经营者应积极促进共同建设室内分布系统。室内分布系统信号源和有源设备应有良好的接地系统，设备防雷及接地要求应执行YD5098《通信（局）站防雷与接地设计规范》有关规定。不同系统的边缘场强应根据各运营商的建设目标进行要求，指标下限值不应高于各运营商自建时的指标。
4.2共享室内分布系统基本要求
4.2.1评估要求
已有室内分布系统有共享需求的，应对原有室内分布系统进行重新评估，评估可由所有方和申请共享方协商解决，或委托第三方进行评估评估内容应包括但不限于：原有系统对多系统共存的兼容性，包括覆盖、容量、质量、干扰隔离等评估要求应不高于各运营商自建室内分布系统的指标要求。已有室内分布系统经评估后具备共享条件时，所有方应开放共享。不具备共享条件时，中请共享方应在给出改造方案，方案经评估后满足共享条件后，方可共享。4.2.2技术要求
应充分考虑原网络器件多系统共享时对网络性能的影响，保证共享后各系统的干扰隔离满足要求。应根据原有室内分布系统的网络结构和各系统的覆盖需求及指标要求，合理选择多系统合路接入点。原有无源分布系统应充分利用。应兼顾各通信系统的技术差异及网络指标要求，不同系统频段的传输衰落，合理确定分布系统方案，保证各系统功率匹配和覆盖均衡。4.3共建室内分布系统基本要求
共建室内分布系统应兼顾目标覆盖区建筑特点、用户分布情况及各通信系统的建设目标等因素，共同制定符合多系统合路组网方案。室内分布系统的功分器、耦合器、合路器、天线等无源器件应共用。室内分布系统涉及的配套设施宜共用。
4.4WLAN共建要求
各电信业务经营者应统筹协调同一覆盖区域的WLAN网络合作共建，有效规避WLAN网络的同频干扰。4.5干扰隔离及频率规划要求
室内分布系统共建共享应综合考虑各通信系统的覆盖要求和干扰隔离要求，系统间的链路隔离能够抵消信源设备的杂散发射、互调等产生的影响，方便维护和升级。共建时应保证系统的可扩展性。室内分布系统应根据所在建筑物室外信号的分布环境，选择合适的频点。各通信系统问干扰隔离不能满足时，各通信系统间宜频率协商。各通信系统间干扰隔离要求需满足YD/T2164.1《电信基础设施共建共享技术要求第1部分钢塔架》中关于隔离度的相关要求。5设备或器件共建共享基本要求
所有无源器件（如天线、馈线、功分器、耦合器、合路器等）的频率范围应满足800MHz～2500MHz。对于特殊需求的公共室内场所，还应按需考虑对数字电视、数字广播信号等业务的支持能力。4
-iiiKAoNniKAca
YD/T2164.4-2013
根据干扰控制要求，合理选取低插损，满足隔离度等指标要求的器件，功率容量应满足多系统合路的需求，并为扩展提供功率亢余。室内分布天线的指标应符合GB/T21195《移动通信室内信号分布系统天线技术条件》相关技术要求。室内分布系统射频同轴电缆应符合GB/T17737.1-2000《射频电缆第1部分：总规范一一总则、定义、要求和试验方法》相关技术要求。室内分布系统的功分器、耦合器、3dB电桥、衰减器、匹配负载、双工器、滤波器、合路器、POI应符合《无线通信室内信号分布系统一第5部分：无源器件技术要求和测试方法》相关技术要求。室内分布系统有源设备或器件带内杂散、带外杂散应满足3GPPTS05.05《无线发射和接收》、3GPPTS25.104《FDD基站无线发射和接收》、3GPPTS25.105《TDD基站无线发射和接收》、3GPP2C.S0010-C《cdma2000基站系统的推荐最低性能》，YD/C014《800MHzCDMA1X数字蜂窝移动通信网设备技术要求：基站子系统》、YD/T1241-2002《800MHzCDMA数字式蜂窝移动通信网直放站技术要求和测试》、YD/T1337-2005《900MHz/1800MHzTDMA数字蜂窝移动通信网直放站技术要求和测试方法》YD/T1554-2007《2GHzWCDMA数字蜂窝移动通信网直放站技术要求和测试方法》、YD/T1596-2007《2GHzcdma2000数字蜂窝移动通信网直放站技术要求和测试方法》、YD/T1711-2007《2GHzTD-SCDMA数字蜂窝移动通信网直放站技术要求及测试方法》的要求。6电磁辐射环境要求
6.1基本要求
室内分布系统共建共享时，电磁辐射应满足GB8702《电磁辐射防护规定》的要求。6.2限值标准
职业人员和公众受到的电磁辐射应当分别满足GB8702《电磁辐射防护规定》中的“职业照射导出限值”和“公众导出限值”的规定。HiiKAoNniKAca
YD/T2164.4-2013
A.1基本情况
附录A
（资料性附录）
室内分布系统共享案例
泓德新厦位于红谷滩新区中心区c-11地块中段，作为南昌市高档写字楼和住宅区，共32层（不含两层地下室）1~5层为办公写字楼，6~32层为住宅楼。该住宅楼多且密集，大厦底层由于格局较多，信号场强较差：高层信号场强一般，但切换频繁，通话质量较差。泓德新厦室内分布系统为江西电信公司共享江西联通公司室内分布系统。联通公司已建好GSM1800MHz和WCDMA两网的室内分布系统，本次中国电信对泓德新厦两层地下室及1~32层进行覆盖，新增cdma2000800MHz系统合路进原系统，不增加天线点位。大楼位置图如图A.1所示。A
图A.1大楼位置图
A.2室内分布系统设计
通信系统制式
表A.1共享室内分布系统频率表
基础电信企业
中国电信集团公司江西分公司cdma2000800MHz中国联合网络通信有限公司江西分公司GSM1800MH2中国联合网络通信有限公司江西分公司WCDMAA.2.2系统结构
上行频率（MHz）
825~835
1745~1755
1920~1980
下行频率（MHz）
870~880
1840~1850
2110~2170
联通公司已建好GSM1800MHz和WCDMA两网的室内分布系统，采用合路器合路GSM1800MHz和WCDMA信号。分布系统中所用的无源器件（包括天线、馈线、耦合器、功分器、接头等）均为宽频带器件，频率范围满足800～2500MHz，但合路器采用二合一合路器。6
-iKAoNiKAca
电信新增cdma2000800MHz系统合路进原系统，不增加天线点位。合路拓扑图如图A.2和图A.3所示。将瓦二合路器替换成三合路器
另外两个口徒联端主机设备
1华光3海源电寿商
特威二台路器换度三合路港站
另外两个口接联通主机教备
武P办总区城品电#内
格原二食路器群换设汇合路器
另外商个口航联运主机设备
将原食路器药换政三奇路器
男外两卡口技地生机设备
特原二合路器特费成三介路2
另外满个口装联主机设备
专丰光F持电声
A.2.3信号源
L国堂
图A.2合路拓扑图1
上a/10
牌门单
图A.3合路拓扑图2
利旧原分布系统
YD/T2164.4-2013
O2.7218-20F
O221-23F
24-26F
O2421-29F
30-32F
G5-17F
O229-11F
单元电样
空单元电得
18-20P
利旧原分布系统
21-23#
24-26F
27-29F
30-32P
12-14F
本方案cdma2000800MHz信源为3台中兴RRU（设备分别安装在一单元19F弱电井、二单元19F弱电井和B2F办公区域弱电井）。
A.2.4传输需求
从BBU端（红谷滩）引3路4芯光缆至RRU信源。A.2.5供电系统
本次共享联通已有电源。
A.2.6无源器件安装
在原位置更换原GSM1800MHz/WCDMA两端口合路器为CDMA/GSM1800MHz/WCDMA三端口合路器，新增三端口合路器指标如下：7
YD/T2164.4-2013
频率范围(MHz)
频率范围(MHz)
插入损耗(dB)
带内波动(dB)
带外抑制(dB)
端口隔离(dB)
驻波比
阻抗(2)
三阶互调(dBc)
接口类型
功率容量(W)
工作温度(℃)
天馈安装
本次共享联通已有天馈
2新增三端口合路器指标
通道CH1
825~880
≥80@CH2
≥80@CH3
≥80@CH2
≥80@CH3
通道CH2
909~960&1710~1850
≥80@CH1
≥80@CH3
≥80@CHI
≥80@CH3
≤-120@+43dBm×2
-25~+55
通道CH3
1920~2170
≥80@CH2
≥80@CHI
≥80@CH2
≥80@CH1
B.1基本情况
附录B
（资料性附录）
室内分布系统共建案例
YD/T2164.4-2013
上海华敏帝豪大厦位于北京西路968号，是集5A国际甲级办公楼和五星级酒店于一体的地标性建筑，占地面积30938.6m2，总建筑面积205000m2，楼高235.5m，名义楼层共68层。建筑分为高座和低座，框架剪力墙结构，外墙采用全景观低辐射玻璃幕墙装饰。其中，地下B1~B4为车库及机电房，B1（局部）及1~3层为商业区，5层为商务中心，6~33层为甲级写字楼，标准层面积约2100m2；36~68层为酒店客房，总客房数561套（间）。楼内共有电梯28部。具体如图B.1所示。B9R
Ofice High Zone
办公高区
Ofice Low Zone
办公低区
簡店配套
图B.1大楼效果图及功能分区
上海华敏帝豪大楼室内分布系统由上海电信、上海移动、上海联通三家基础电信企业集约化建设，采取“多网合一、收发分缆”的解决方案，接入系统包括中国电信cdma2000800MHz及WLAN、中国移动GSM及TD-SCDMA、中国联通GSM及WCDMA，并预留CDMA2.1GHz系统接口。其中，WLAN系统覆盖办公、客房层以及公共区域，其他系统为全覆盖。总覆盖面积203600m2。B.2室内分布系统设计
B.2.1通信系统制式
各基础电信企业通信系统统计表见表B.1。表B.1各基础电信企业通信系统统计表序号
基础电信企业
中国电信集团公司上海分公司cdma2000800MHz中国电信集团公司上海分公司cdma20002.1GHz中国电信集团公司上海分公司WLAN上行频率（MHz）
825~835
1920~1935
下行频率（MHz）
870~880
2110~2125
2400~2483.5
