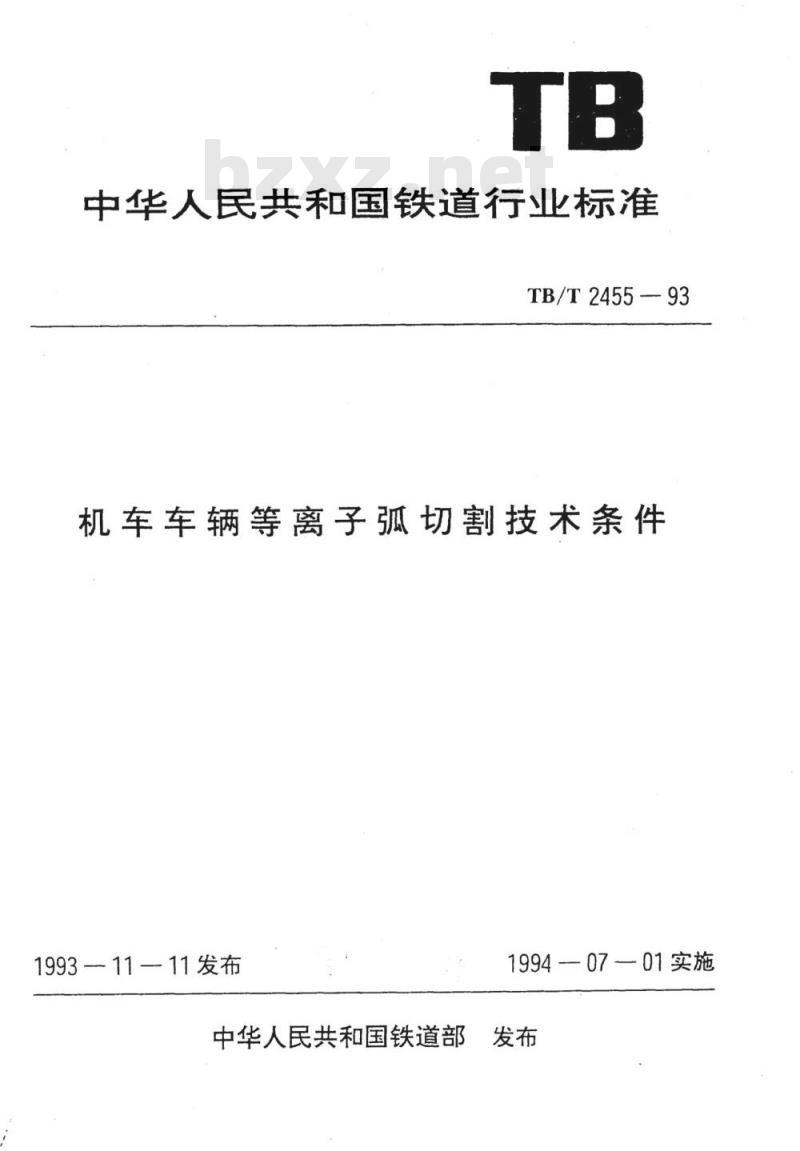

中华人民共和国铁道行业标准
TB/T2455—93
机车车辆等离子弧切割技术条件1993-11—11发布
1994—07—01实施
中华人民共和国铁道部发布

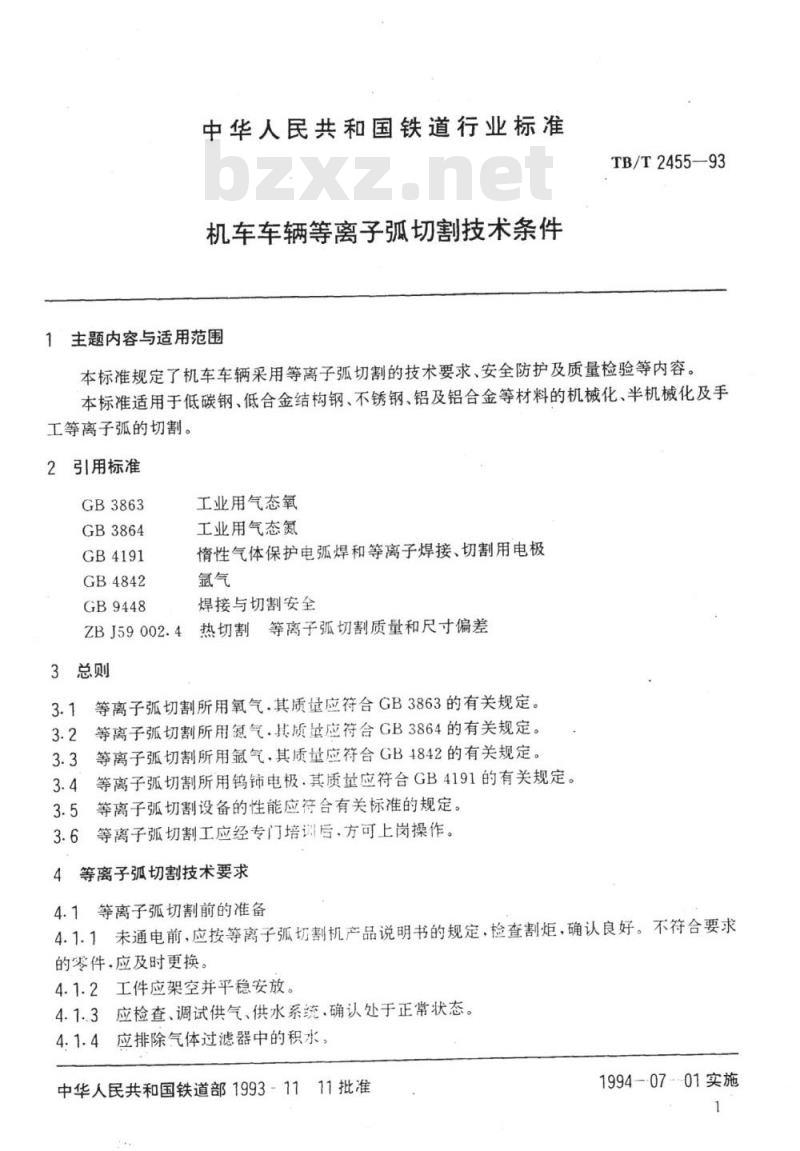

中华人民共和国铁道行业标准
机车车辆等离子弧切割技术条件1主题内容与适用范围
TB/T2455—93
本标准规定了机车车辆采用等离子弧切割的技术要求、安全防护及质量检验等内容。本标准适用于低碳钢、低合金结构钢、不锈钢、铝及铝合金等材料的机械化、半机械化及手工等离子弧的切割。
2引用标准
GB3863
GB3864
GB4191
GB4842
GB9448
工业用气态氧
工业用气态氮
情性气体保护电弧焊和等离子焊接、切割用电极氩气
焊接与切割安全
热切割等离子弧切割质量和尺寸偏差ZBJ59002.4
3总则
等离子弧切割所用氧气.其质量应符合GB3863的有关规定。等离子弧切割所用氮气.其质量应符合GB3864的有关规定。3.2
等离子弧切割所用氟气，其质量应符合GB4842的有关规定。3.3
等离子弧切割所用钨铈电极·其质量应符合GB4191的有关规定。3.4
等离子弧切割设备的性能应符合有关标准的规定。3.5
3.6等离子弧切割工应经专门培调后，方可上岗操作。4等离子弧切割技术要求
4.1等离子弧切割前的准备
4.1.1未通电前，应按等离子弧切割机产品说明书的规定，检查割炬，确认良好。不符合要求的零件.应及时更换。
4.1.2工件应架空并平稳安放。
4.1.3应检查、调试供气、供水系统.确认处于正常状态4.1.4应排除气体过滤器中的积水，中华人民共和国铁道部1993-1111批准1994-07-~01实施
TB/T2455-93

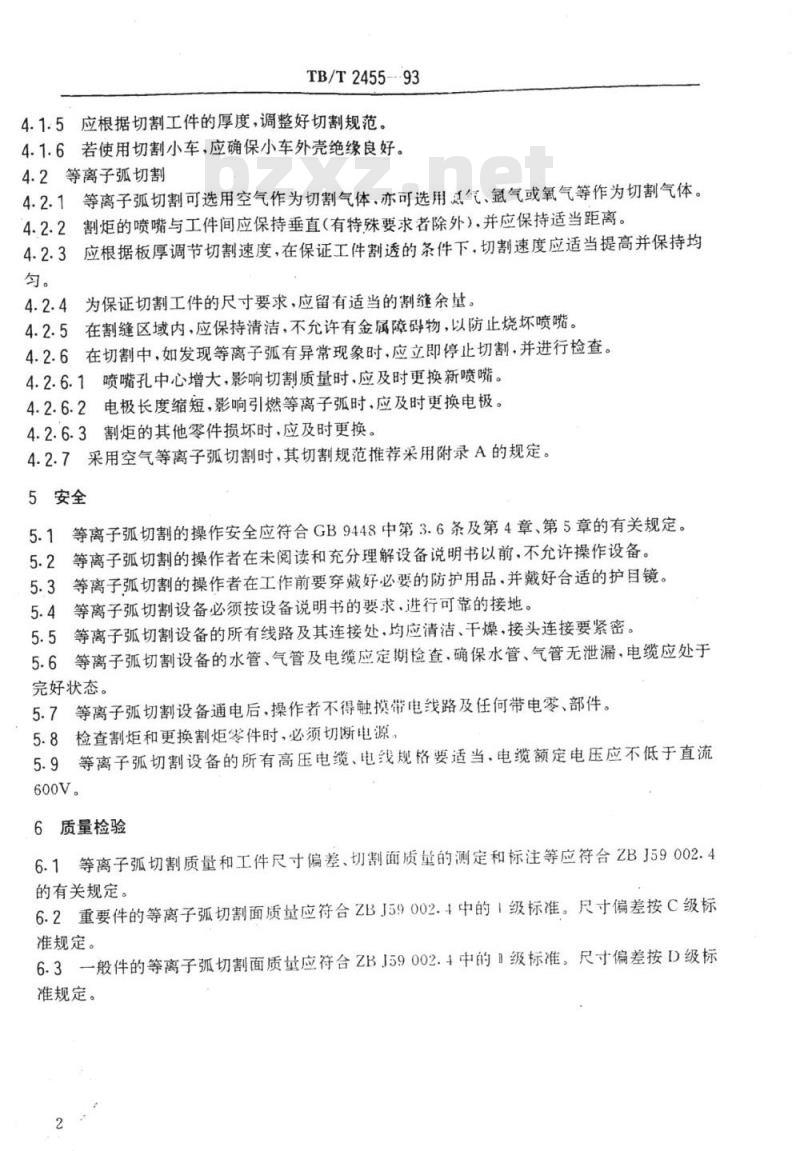

4.1.5应根据切割工件的厚度，调整好切割规范。4.1.6若使用切割小车，应确保小车外壳绝缘良好。4.2等离子弧切割
4.2.1等离子弧切割可选用空气作为切割气体、亦可选用瓦气、氩气或氧气等作为切割气体。4.2.2割炬的喷嘴与工件间应保持垂直（有特殊要求者除外）.并应保持适当距离。4.2.3应根据板厚调节切割速度，在保证工件割透的条件下，切割速度应适当提高并保持均匀。
4.2.4为保证切割工件的尺寸要求，应留有适当的割缝余量。4.2.5在割缝区域内，应保持清洁，不允许有金属障碍物，以防止烧坏喷嘴。4.2.6在切割中，如发现等离子弧有异常现象时，应立即停止切割，并进行检查。4.2.6.1喷嘴孔中心增大，影响切割质量时，应及时更换新喷嘴。4.2.6.2电极长度缩短，影响引燃等离子弧时，应及时更换电极。4.2.6.3割炬的其他零件损坏时，应及时更换。4.2.7采用空气等离子弧切割时，其切割规范推荐采用附录A的规定。5安全
5.1等离子弧切割的操作安全应符合GB9448中第3.6条及第4章、第5章的有关规定。5.2等离子弧切割的操作者在未阅读和充分理解设备说明书以前，不允许操作设备。5.3等离子弧切割的操作者在工作前要穿戴好必要的防护用品，并戴好合适的护目镜。5.4等离子弧切割设备必须按设备说明书的要求，进行可靠的接地。5.5等离子弧切割设备的所有线路及其连接处，均应清洁、干燥，接头连接要紧密。5.6等离子弧切割设备的水管、气管及电缆应定期检查，确保水管、气管无泄漏，电缆应处于完好状态。
5.7等离子弧切割设备通电后，操作者不得触摸带电线路及任何带电零、部件。5.8检查割炬和更换割炬岑件时，必须切断电源。5.9等离子弧切割设备的所有高压电缆、电线规格要适当，电缆额定电压应不低于直流600V。
6质量检验
6.1等离子弧切割质量和工件尺寸偏差、切割面质量的测定和标注等应符合ZBJ59002.4的有关规定。
6.2重要件的等离子弧切割面质量应符合ZBJ59002.4中的1级标准。尺寸偏差按C级标准规定。
6.3一般件的等离子弧切割面质量应符合ZBJ59002.4中的1级标准。尺寸偏差按D级标准规定。
喷嘴孔径mmWww.bzxZ.net
切割电流A
切割电压V
压缩空气压力MPa
切割速度M/h
附加说明：
TB/T2455—93

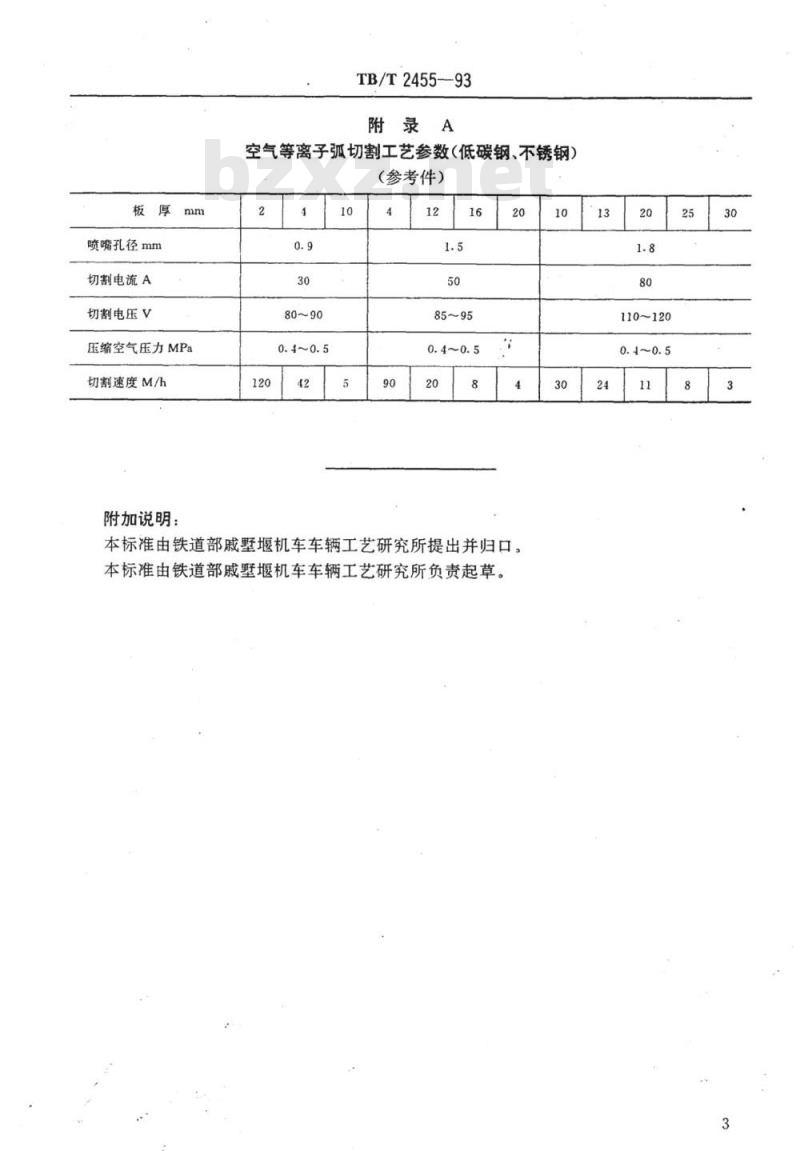

附录A
空气等离子弧切割工艺参数（低碳钢、不锈钢）（参考件）
本标准由铁道部戚墅堰机车车辆工艺研究所提出并归口，本标准由铁道部戚墅堰机车车辆工艺研究所负责起草。20
110~120
