【YD通讯标准】 交换设备抗地震性能检测规范 第二部分: IP 网络交换设备

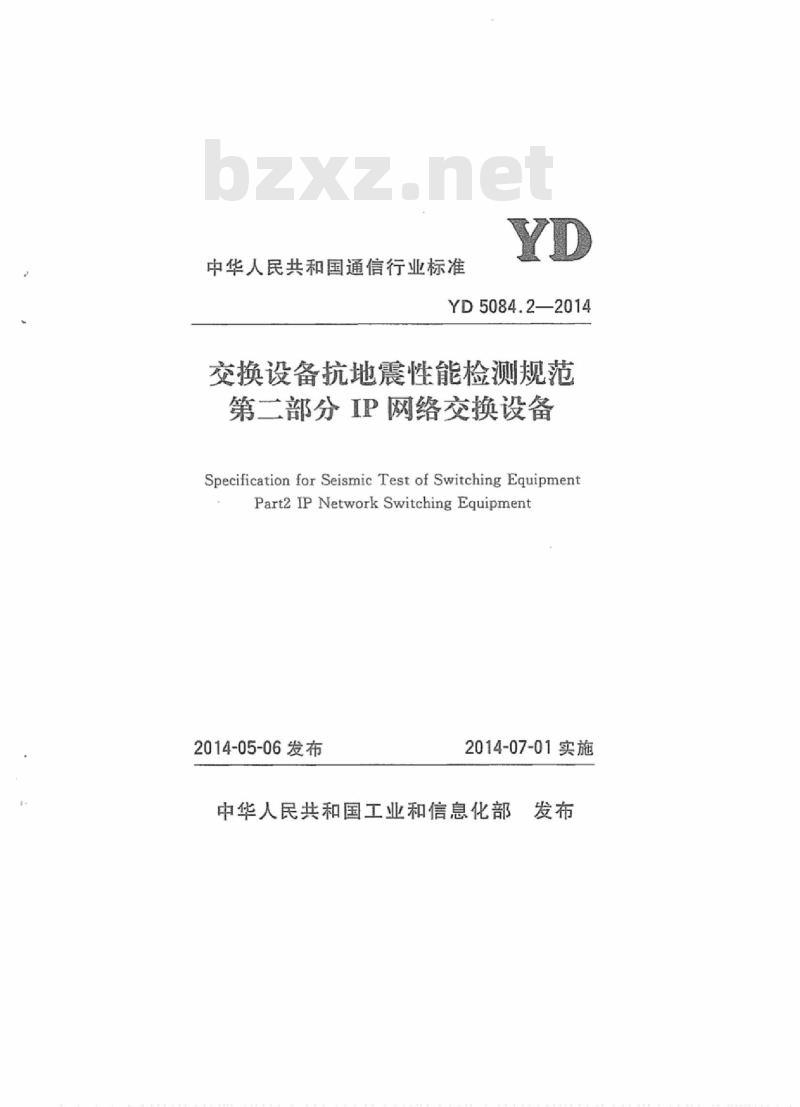

中华人民共和国通信行业标准
YD5084.2—2014
交换设备抗地震性能检测规范
第二部分IP网络交换设备
Specification for Seismic Test of Switching EquipmentPart2IPNetwork SwitchingEquipment2014-05-06发布
2014-07-01实施
中华人民共和国工业和信息化部中华人民共和国通信行业标准

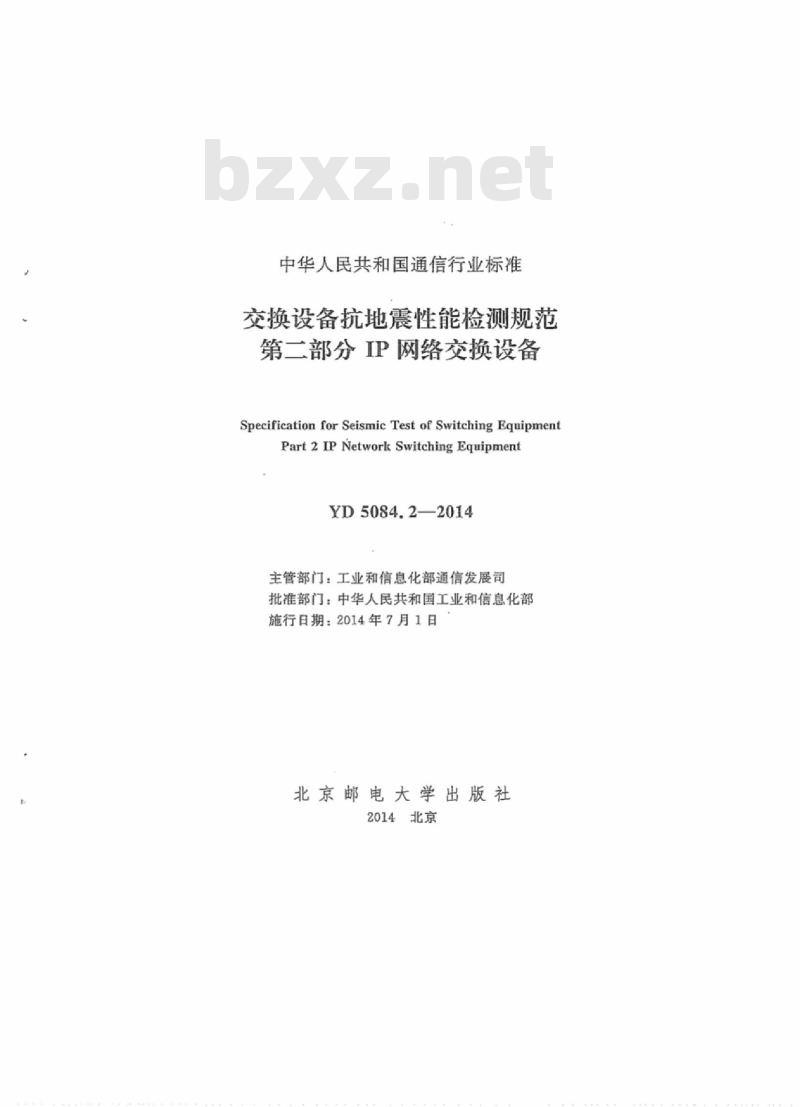

交换设备抗地震性能检测规范wwW.bzxz.Net
第二部分IP网络交换设备
Specification for Seismic Test of Switching EquipmentPart 2IP Networl Switching EquipmentYD5084.2-2014
主管部门：工业和信息化部通信发展司批准部门：中华人民共和国工业和信息化部施行日期：2014年7月1日
北京邮电大学出版社
2014北京

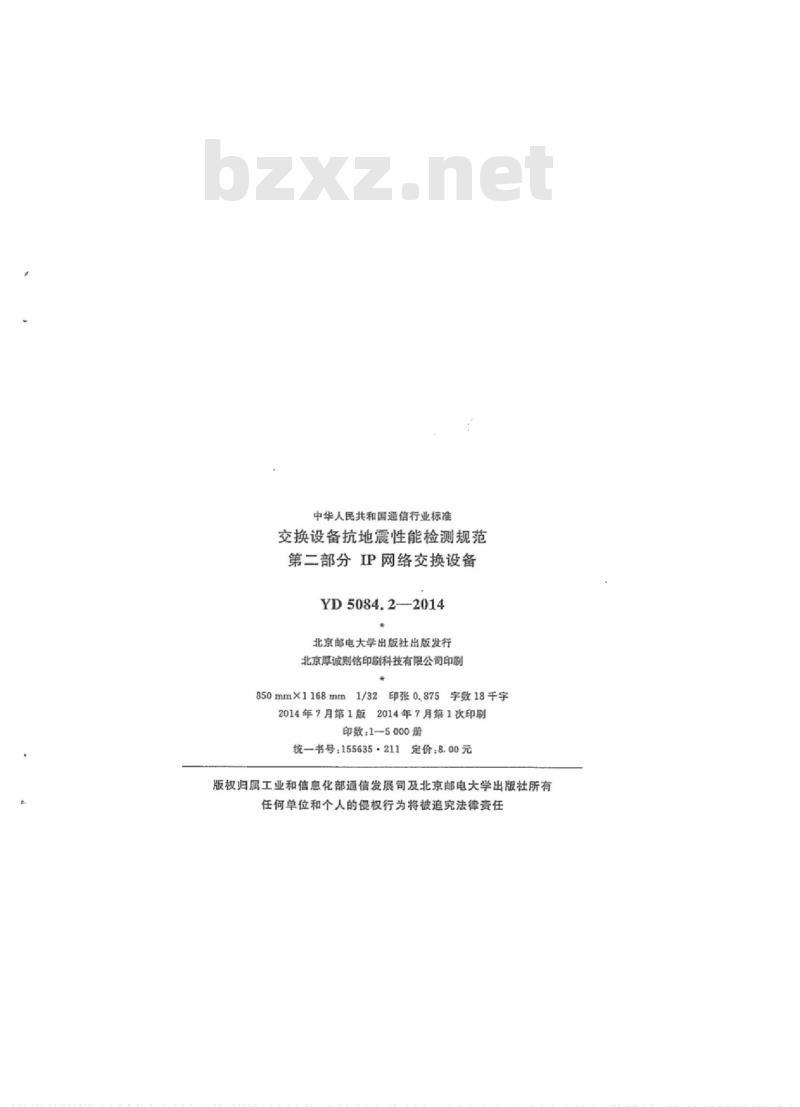

中华人民共和国通信行业标准
交换设备抗地震性能检测规范
第二部分IP网络交换设备
YD5084.2—2014
北京邮电大学出版社出版发行
北京厚诚则铭印剧科技有限公司印刷1/32印张0.875字数18千字
850mmX1168mm
2014年7月第1次印刷
2014年7月第1版
印数：1-5000册
统一书号：155635·211定价：8.00元版权归属工业和信息化部通信发展司及北京邮电大学出版社所有任何单位和个人的侵权行为将被追究法律责任中华人民共和国工业和信息化部公

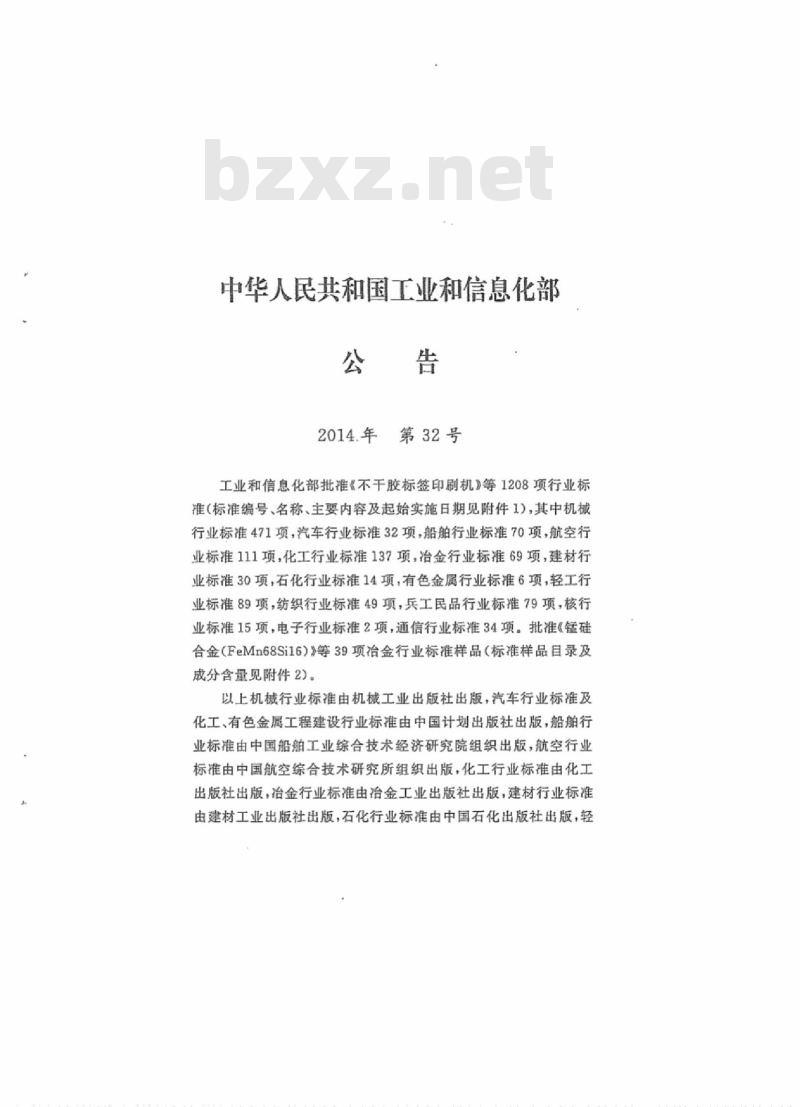

第32号
工业和信息化部批准《不干胶标签印刷机》等1208项行业标准（标准编号、名称、主要内容及起始实施日期见附件1），其中机械行业标准471项，汽车行业标准32项，船舶行业标准70项，航空行业标准111项，化工行业标准137项，治金行业标准69项，建材行业标准30项，石化行业标准14项，有色金属行业标准6项，轻工行业标准89项，纺织行业标准49项，兵工民品行业标准79项，核行业标准15项，电子行业标准2项，通信行业标准34项。批准《锰硅合金（FeMn68Si16）》等39项冶金行业标准样品（标准样品目录及成分含量见附件2。
以上机械行业标准由机械工业出版社出版，汽车行业标准及化工、有色金属工程建设行业标准由中国计划出版社出版，船舶行业标由中国船舶工业综合技术经济研究院组织出版，航空行业标准电中国航空综合技术研究所组织出版，化工行业标准电化工出版社出版，冶金行业标准由冶金工业出版社出版，建材行业标准由建材工业出版社出版，石化行业标准由中国石化出版社出版，轻工行业标准电中国轻工业出版社出版，纺织行业标准由中国标准出版社出版，兵工民品行业标准由中国兵器工业标准化研究所组织出版，核行业标准由核工业标准化研究所组织出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版、通信工程建设行业标准由北京邮电大学出版社出版。
附件：1.1208项行业标准编号、名称、主要内容等一览表（略）2.39项冶金行业标准样品目录及成分含量（略）工业和信息化部
2014年5月6日
本规范是依据工业和信息化部“关于2010年通信工程建设标准编制计划的通知”（工信厅通［2010]47号）的要求，编制了YD5084.2-2014（交换设备抗地醒性能检测规范第二部分IP网络交换设备》。
本规范的内容包括总则、术语和符号、被测设备组成及要求、IP网络交换设备抗地震技术性能检测和评估标准等。本规范中以黑体字标志的1.0.2条、1.0.5条、5.0.1条、5.0.2条为强制性条文，必须严格执行。本规范由工业和信息化部通信发展司负责解释并监督执行。本规范在使用过程中，如有需要补充或修改的内容，请与部通信发展司联系，并将补充或修改意见寄部通信发展司（地址：北京市西长安街13号，邮编：100804）。原主编单位：中国通信建设第工程局抗震研究所修订主编单位：保定泰尔通信设备抗震研究所工业和信息化部电信研究院
主要起草人：张崇周开波吴长虹石俊杰1
术语和符号
被测设备组成及要求
IP网络交换设备抗地震技术性能检测4.1路由器设备
4.2以太网交换机设备
5评估标准
附录A本规范用词说明
附录B技术性能检测表
引用标准名录
条文说明
1总则
1.0.1为提高电信网络的抗震防灾能力，保障电信网络的安全性和可靠性，减轻地震对电信设备的破坏，依据《中华人民共和国防震减灾法》和电信网络抗震防灾有关规定，制定本规范。1.0.2在我国抗震设防烈度7烈度以上（含7烈度）地区公用电信网中使用的主要电信设备必须经电信设备抗震性能检测合格。1.0.3本规范适用于进人抗震设防烈度为7～9烈度地区的路由器设备、以太网交换机设备抗地震通信技术性能的检测及评定，对于三层交换机可参照本规范执行。1.0.4本规范规定了IP网络交换设备中的路由器设备、以太网交换机设备抗地震技术性能检测项目、检测方法、技术指标和评估方法。
本规范在执行时，IP网络交换设备的结构抗地震性能应满足YD5083《电信设备抗地震性能检测规范》。1.0.6
被测设备还应符合国家，行业主管部门颁发的有关标准和规范。
1.0.7本规范与国家有关标准和规范有矛盾时，应以国家标准和规范为准。
2·术语和符号
2.0.1路由器(router）
路由器是通过转发数据包来实现网络互联的设备。路由器可以支持多种网络层协议，例如TCP/IP等，可以在多个网络层次上转发数据包，例如数据链路层、网络层、应用层。路由器需要至少拥有一个物理端口，连接两个或多个由IP子网或无编号点到点线路标识的逻辑端口。路由器根据收到的数据包中的网络层地址以及路由器内部维护的路由表，选择下一跳路由器或主机（最后一跳时）的地址和相关接口，并重写链路层数据包头。
路由表应动态维护以反映当前的网络拓扑。路由器通常通过与其他路由器交换路由信息来完成动态维护路由表。路由器可以提供数据包的传输服务。为实现路由选择的灵活性和鲁棒性（Robust），路由器可使用最少状态信息以维持数据包的传输服务。
路由器还可以支持多种业务，例如L2/L3MPLSVPN、组播等。
2.0.2以太网交换机（ethernetswitch）以太网交换机实质上是支持以太网接口的多端口网桥。以太网交换机通常使用硬件实现过滤、学习和转发数据。以太网交换机必须实现网桥功能中相应的功能。2.
配置。
被测设备组成及要求
被测路由器设备、以太网交换机设备应按规格、型号满3.0.2厂家在提交被测设备的同时应提供路由器设备、以太网交换机设备测试时需要的相关附件，如光接口模块、设备本身所需连接的特殊电缆等，以及网络监控管理平台等。3
4IP网络交换设备抗地震技术性能检测4.1路由器设备
4.1.1整机加电启动测试应符合以下要求：1.指标要求应符合被测设备电源和指示灯工作正常。2.测试方法如下
1）整机连接好电源，检查各控制卡、交换卡和接口卡是否插好。
2）启动电源。观察路由器应处于初始化状态。风扇应启动，路由器完成自检过程后进人工作状态。3）路由器面板各指示灯工作状态正常。4.1.2设备的可靠性测试应符合以下要求：1.指标要求应符合拨掉设备的接口卡时，网管监控台应显示故障信息，重新插入后网管监控台应显示故障恢复，同时该接口卡插拔应不影响其他接口板工作。2.测试方法如下
1）拨掉设备的接口卡。
2）重新插人设备的接口卡。
4.1.3丢包率测试应符合以下要求：1.指标要求应符合被测设备的标称值。2.测试方法如下
1）将性能测试仪的两个端口分别与被测设备的端口A和B相连。
2）设置性能测试仪与被测设备端口A和B相连的端口IP分别为192.168.1.100和192.168.2.100，被测设备端口A和B的IP分别为192.168.1.1和192.168.2.1。3）在重载条件下（端口吞吐量为80%）发送不同大小顿的IP测试包，测出各种顿大小的丢包率。帧大小（以下顿大小均指二层颠长）为：64byte，1518byte。4）测试时间为30s，测试二次，对结果取平均值。4.2以太网交换机设备
4.2.1．设备可靠性应符合以下要求：1.指标要求应符合设备重启后原业务功能正常，系统配置数据完整。
2.测试方法如下
1）保持交换机特定业务功能的工作状态稳定。2）切断设备电力。
3）恢复设备供电，重启设备。
4）流量发生器向交换机发送测试数据包。4.2.2系统恢复时间和设备的故障恢复时间的测试，指标要求应小于等于1小时。测试方法如下：1.人为随机设置故障，包括拔插板卡、线缆等。2．故障定位。
3.排除故障。
4.流量发生器发送数据。
4.2.3吞吐量下丢包率指标要求为0。测试方法如下：1.将交换机其中两端口与流量发生器相连。2.在端口吞吐量80%下发送数据。3.计算丢包率。
4.测试时间为30s。
