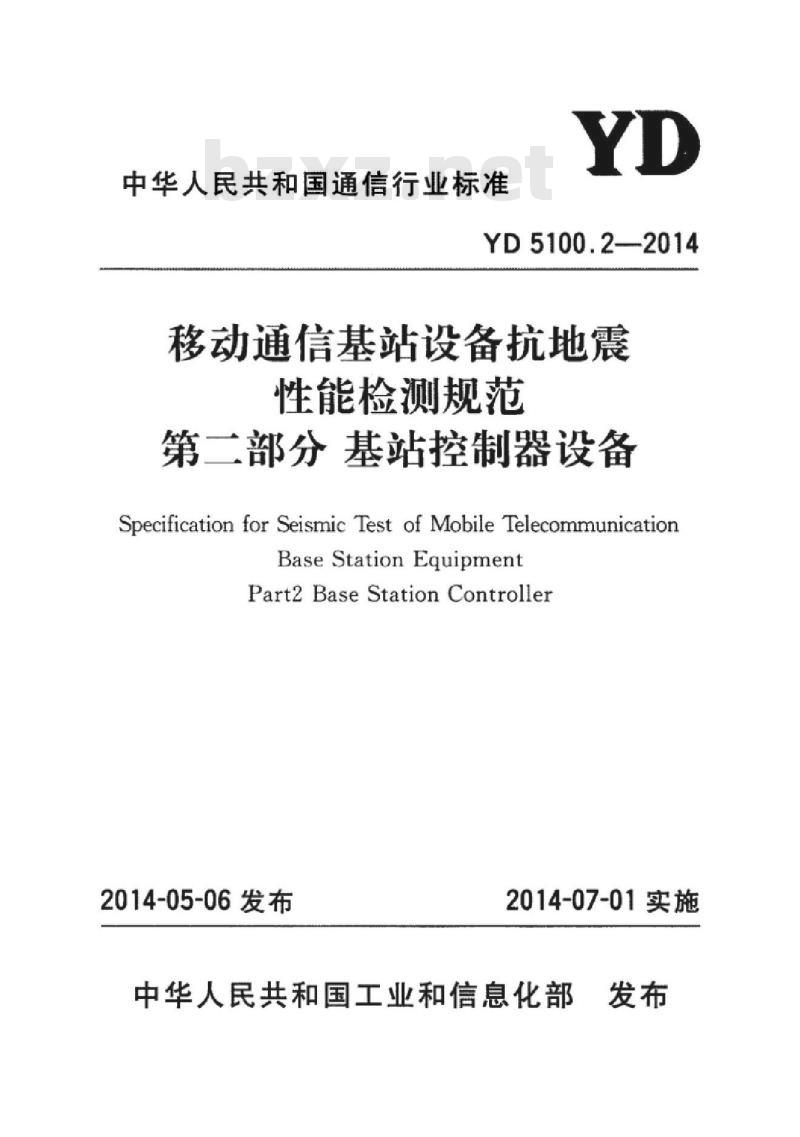

中华人民共和国通信行业标准
YD5100.2-2014
移动通信基站设备抗地震
性能检测规范
第二部分基站控制器设备
Specification for Seismic Test of Mobile TelecommunicationBaseStationEquipment
Part2BaseStationController
2014-05-06发布
2014-07-01实施
中华人民共和国工业和信息化部发布

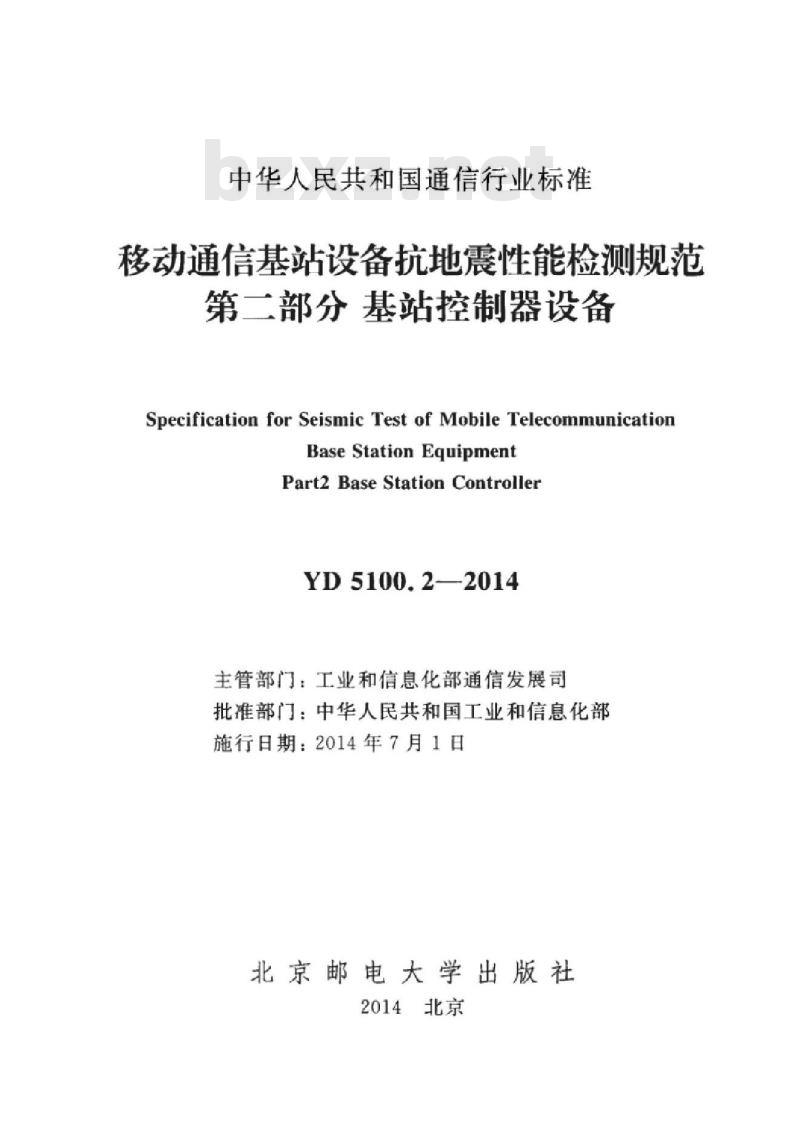

中华人民共和国通信行业标准
移动通信基站设备抗地震性能检测规范第二部分基站控制器设备
Specification for Seismic Test of Mobile TelecommunicationBase Station Equipment
Part2 Base Station ControllerYD5100.22014
主管部门：工业和信息化部通信发展司批准部门：中华人民共和国工业和信息化部施行日期：2014年7月1日
北京邮电大学出版社
2014北京

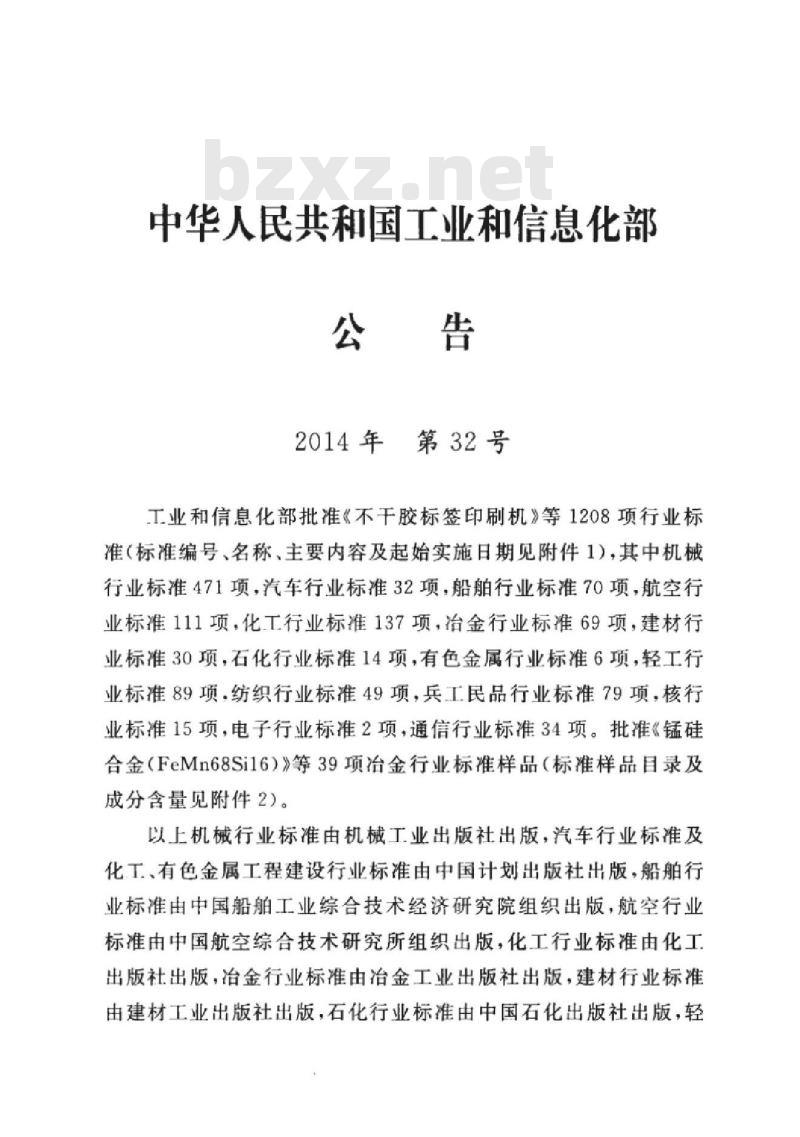

中华人民共和国工业和信息化部公告
2014年第32号
工业和信息化部批准《不干胶标签印刷机》等1208项行业标准（标准编号、名称，主要内容及起始实施日期见附件1），其中机械行业标准471项，汽车行业标准32项，船舶行业标准70项，航空行业标准111项，化工行业标准137项，冶金行业标准69项，建材行业标准30项，石化行业标准14项，有色金属行业标准6项，轻工行业标准89项.纺织行业标准49项，兵工民品行业标准79项，核行业标准15项，电子行业标准2项，通信行业标准34项。批准《锰硅合金（FeMn68Si16）》等39项冶金行业标准样品（标准样品目录及成分含量见附件2）。
以上机械行业标准由机械工业出版社出版，汽车行业标准及化工有色金属工程建设行业标准由中国计划出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，航空行业标准由中国航空综合技术研究所组织出版，化工行业标准由化工出版社出版，冶金行业标准由冶金工业出版社出版，建材行业标准由建材工业出版社出版，石化行业标准由中国石化出版社出版，轻iiKAoNiKAca

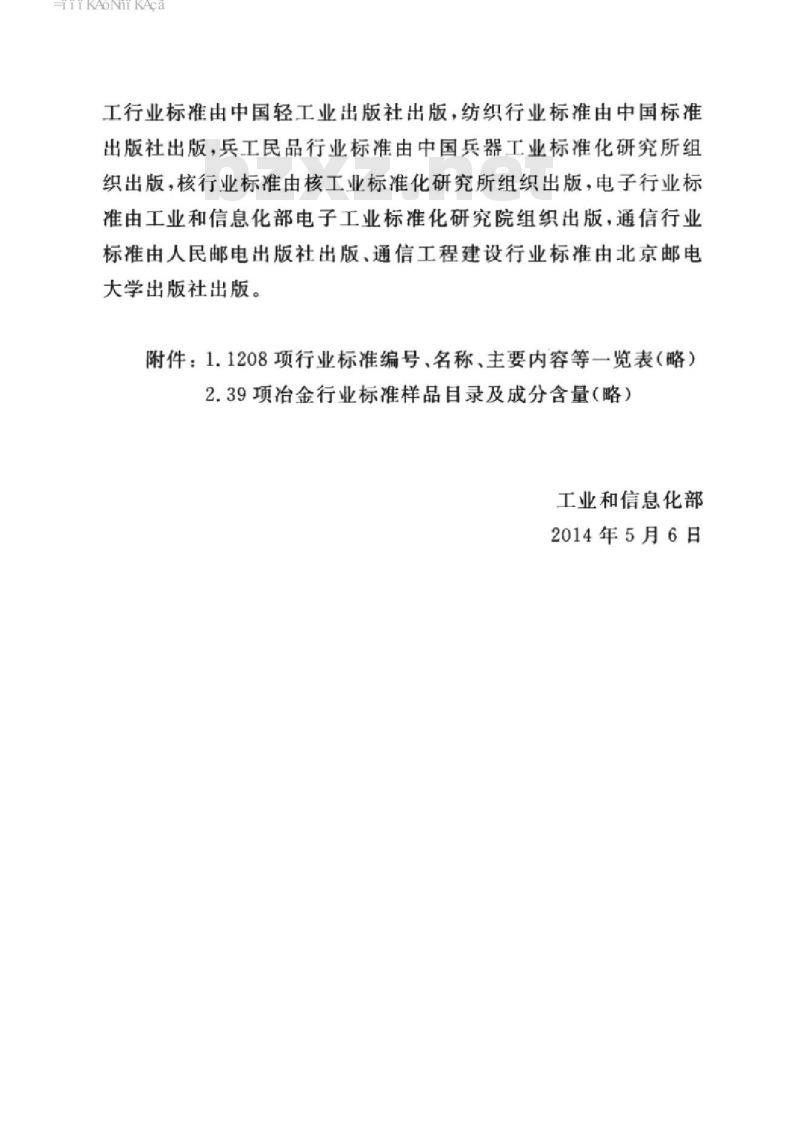

工行业标准由中国轻工业出版社出版，纺织行业标准由中国标准出版社出版·兵工民品行业标准由中国兵器工业标准化研究所组织出版，核行业标准由核工业标准化研究所组织出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版，通信工程建设行业标准由北京邮电大学出版社出版。
附件：1.1208项行业标准编号，名称，主要内容等一览表（略）2.39项冶金行业标准样品目录及成分含量（略）工业和信息化部
2014年5月6日
HiKAoNiKAca

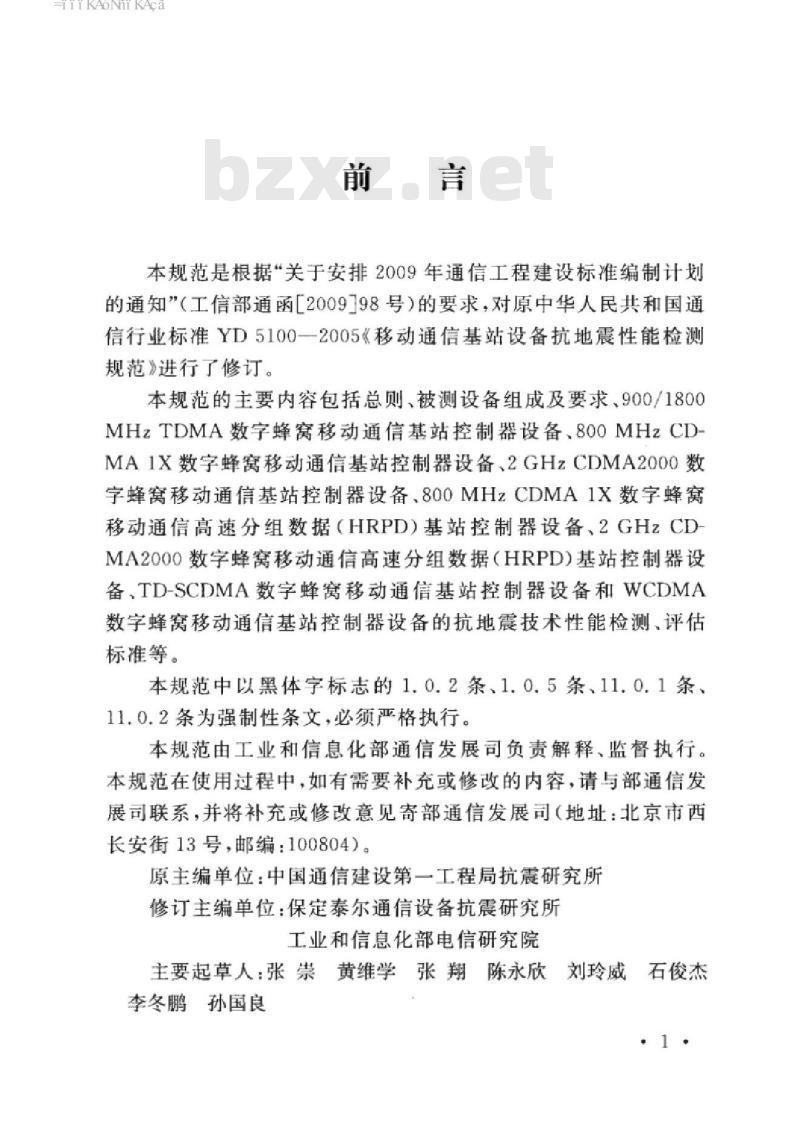

本规范是根据*关于安排2009年通信工程建设标准编制计划的通知（工信部通函2009198号）的要求，对原中华人民共和国通信行业标准YD5100一2005《移动通信基站设备抗地震性能检测规范》进行广修订。
本规范的主要内容包括总则，被测设备组成及要求，900/1800MHzTDMA数字蜂窝移动通信基站控制器设备、8OOMHzCD-MA1X数字蜂窝移动通信基站控制器设备、2GHzCDMA2000数字蜂窝移动通信基站控制器设备，800MHzCDMA1X数字蜂窝移动通信高速分组数据（HRPD）基站控制器设备，2GHzCDMA2000数字蜂窝移动通信高速分组数据（HRPD）基站控制器设备，TD-SCDMA数字蜂窝移动通信基站控制器设备和WCDMA数学蜂窝移动通信基站控制器设备的抗地震技术性能检测，评估标准等。
本规范中以黑体字标志的1.0.2条、1.0.5条、11.0.1条，11.0.2条为强制性条文，必须严格执行。本规范由工业和信息化部通信发展司负责解释、监督执行。本规范在使用过程中，如有需要补充或修改的内容，请与部通信发展司联系，并将补充或修改意见寄部通信发展司（地址：北京市西长安街13号，邮编：100804）。原主编单位：中国通信建设第一工程局抗震研究所修订主编单位：保定泰尔通信设备抗震研究所工业和信息化部电信研究院
主要起草人：张崇黄维学张翔陈永欣刘玲威石俊杰李冬鹏孙国良
FiiKAoNiiKAca
术语和符号
被测设备组成及要求
900/1800MHzTDMA数字蜂窝移动通信基站控制器设备技术性能检测项目
800MHzCDMA1X数字蜂窝移动通信基站控制器设备技术性能检测项目
2GHzCDMA2000数字蜂窝移动通信基站控制器设备6
技术性能检测项目
8O0MHzCDMA1X数字蜂窝移动通信高速分组数据（HRPD)基站控制器设备技术性能检测项目8
2GHzCDMA2000数字蜂窝移动通信高速分组数据(HRPD)基站控制器设备技术性能检测项目9
TD-SCDMA数字蜂窝移动通信基站控制器设备技术性能检测项目
WCDMA数字蜂窝移动通信基站控制器设备技术性能检测项目
11评估标准
附录A本规范用词说明
附录B技术性能检测表
引用标准名录
条文说明
HiiKAoNiKAca
1总则
1.0.1为提高电信网络的抗震防灾能力，保障电信网络的安全性和可靠性，减轻地震对电信设备的破环，依据《中华人民共和国防震减灾法》和电信网络抗震防灾有关规定，制定本规范。1.0.2在我国抗震设防烈度7度以上（含7烈度）地区公用电信网中使用的主要电信设备必须经电信设备抗度性能检测合格。1.0.3本规范适用于进人抗震设防烈度为7～9度地区的900/1800MHzTDMA数字蜂窝移动通信基站控制器设备，800MHzCDMA1X数字蜂窝移动通信基站控制器设备，2GHzCDMA2000数字蜂窝移动通信基站控制器设备，800MHzCDMA1X数字蜂窝移动通信高速分组数据（HRPD）基站控制器设备，2GHzCDMA2000数字蜂窝移动通信高速分组数据（HRPD）基站控制器设备，TD-SCDMA数字蜂窝移动通信基站控制器设备和WCDMA数字蜂窝移动通信基站控制器设备抗地震通信技术性能的考核及评定。
1.0.4本规范规定了900/1800MHzTDMA数字蜂窝移动通信基站控制器设备、8OOMHzCDMA1X数字蜂窝移动通信基站控制器设备、2GHzCDMA2000数字蜂窝移动通信基站控制器设备、8OOMHzCDMA1X数字蜂窝移动通信高速分组数据（HRPD）基站控制器设备、2GHzCDMA2000数字蜂窝移动通信高速分组数据（HRPD)基站控制器设备，TD-SCDMA数字蜂窝移动通信基站控制器设备和WCDMA数字蜂窝移动通信基站控制器设备抗地震性能检测的技术性能检测项目，检测方法、技术指标和评估方法。
1.0.5本规范在执行时，被测基站控制器设备的结构抗地震性能1
iiKAoNiKAca
应符合YD5083《电信设备抗地属性能检测规范》1.0.6
被测设备还应符合国家，行业主管部门颁发的有关标准和规范。
1.0.7本规范与国家有关标准和规范有矛盾时，应以国家标准和规范为准。
-iiKANiKAca
英文缩写
英文名称
2术语和符号
Asynchronous Transfer
BaseStationSubsystem
Base Station Controller
BaseTransceiverStation
CodeDivisionMultipleAccess
GeneralPacketRadioService
Mobile Station
中文名称
异步传输模式
基站子系统
基站控制设备
码分多址
通用分组无线服务
移动台
OperationsMaintenanceCenter基站子系统操作维护forRadio
Package Control Unit
Permancnt Virtual Circuit
RadioNetworkController
分组控制单元
永久虚电路
无线网络控制器
TimeDivisionMultipleAccess时分多址接人3
iiKAoNiKAca
3被测设备组成及要求
被测基站控制器设备应按规格型号满配置。3.0.2
厂家在提交被测设备的同时应提供基站控制器设备测试时需要的相关软件，测试移动台，网络监控管理平台等。测试系统配置如图3.0.3所示。
移动台
控制器此内容来自标准下载网
核心网
基站控制器测试系统配置图
4900/1800MHzTDMA数字蜂窝移动通信基站控制器设备技术性能检测项目4.0.1告警管理
1.BSS应具有告警收集告警处理告警显示。2.测试方法
1）人为设置产生紧急告警或普通告誓的硬件故障。2）查看告警显示实施和操作维护平台。3）测试结果记录在表B.0.1中。3.测试结果
1）系统应能够对不同类型的故障，发出不同级别和不同层次的可见可闻信号。
2）在检查告警发生后，系统应能够通过人机命令给出告警柜关诊断信息，包括告警类别，告警发生的位置（定位到板），告警发生的原因。
3）查看告警记录，应包括告警发生的时间，告类别和故障原因等内容。
4.0.2BSS版本的更新
1.BSS设备应有机制在业务等级降低最小的前提下，充许更新系统。
2.测试方法
1）更新BSC和BTS的软件版本，通过OMC-R向BSC，BTS下载软件，统计下载的时间。
2）测试结果记录在表B.0.1中。3测试结果为BSC，BTS正确接收，存储并运行相应软件.5.
版本。
4.0.3小区配置
1.指标要求应符合以小区为单位进行配置参数的管理工作（增加和册删除），主要针对系统信息数据，位置数据，小区配置数据等。在BSS中新增分组业务的小区，应支持相应的小区参数设置。2.测试方法
1）尝试建立，个新小区，配置相应的小区参数，并将该小区的状态改变为*激活”。
2）尝试MS在该小区内进行通信。3）将该小区状态置为*停止”，删除该小区。4）测试结果记录在表B.0.1中。3.测试结果
1）MS可正常地进行通信活动，并观察相应的小区号码。2）待小区删除后，进行通信，观察相应的小区号码。4.0.4设备状态显示功能
1.验证BSC、BTS设备状态显示功能。2.测试方法
1）通过操作维护终端查询设备状态。2）改变设备状态，观察设备状态的变化。3）测试结果记录在表B.0.1中。3.测试结果
1）通过操作维护终端观察单板状态上报情况2）检查点A：能正确显示单板状态。3）检查点B：能定时刷新或主动查询设备状态，及时监测到设备状态的改变。
4.0.5设备主备板倒换功能
1.验证BSC，BTS设备的主备板倒换功能。2.测试方法
