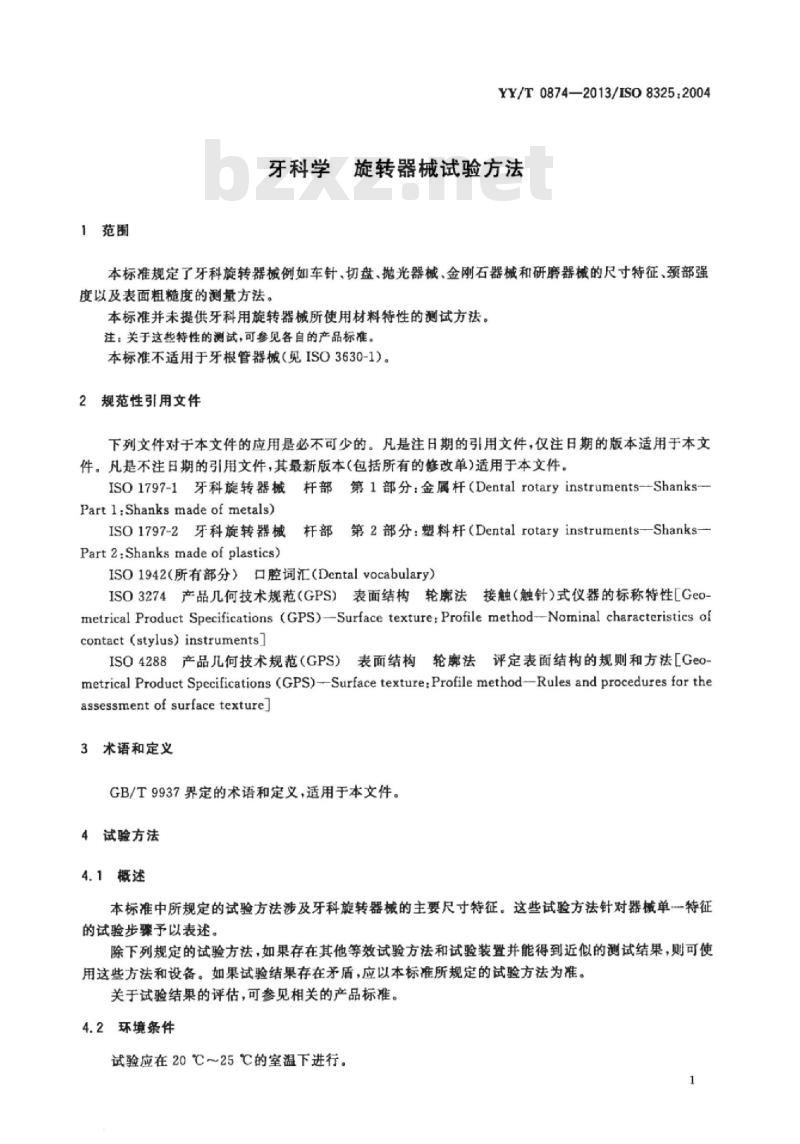

1范围
YY/T0874—2013/ISO8325:2004
牙科学旋转器械试验方法
本标准规定了牙科旋转器械例如车针、切盘、抛光器械、金刚石器械和研磨器械的尺寸特征、颈部强度以及表面粗糙度的测量方法。本标准并未提供牙科用旋转器械所使用材料特性的测试方法。注：关于这些特性的测试，可参见各自的产品标准。本标准不适用于牙根管器械（见ISO3630-1）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO1797-1牙科旋转器械杆部第1部分：金属杆（Dentalrotaryinstruments-Shanks-Part l:Shanks made of metals)ISO1797-2牙科旋转器械杆部第2部分：塑料杆（DentalrotaryinstrumentsShanks—Part 2:Shanks made of plastics)ISO1942（所有部分）口腔词汇（Dentalvocabulary）ISO3274产品几何技术规范(GPS）表面结构轮廊法接触（触针)式仪器的标称特性[Ge0-metrical Product Specifications (GPS)-Surface texture: Profile method-Nominal characteristies ofcontact (stylus)instruments
ISO4288产品几何技术规范（GPS）表面结构轮廊法评定表面结构的规则和方法［Geo-metrical Product Specifications (GPS)--Surface texture:Profile method-Rules and procedures for theassessment of surface texturej3术语和定义
GB/T9937界定的术语和定义，适用于本文件。4试验方法
4.1概述
本标准中所规定的试验方法涉及牙科旋转器械的主要尺寸特征。这些试验方法针对器械单特征的试验步骤予以表述。
除下列规定的试验方法，如果存在其他等效试验方法和试验装置并能得到近似的测试结果，则可使用这些方法和设备。如果试验结果存在矛盾，应以本标准所规定的试验方法为准。关于试验结果的评估，可参见相关的产品标准。4.2环境条件
试验应在20℃～25℃的室温下进行。1
YY/T0874—2013/ISO8325:2004

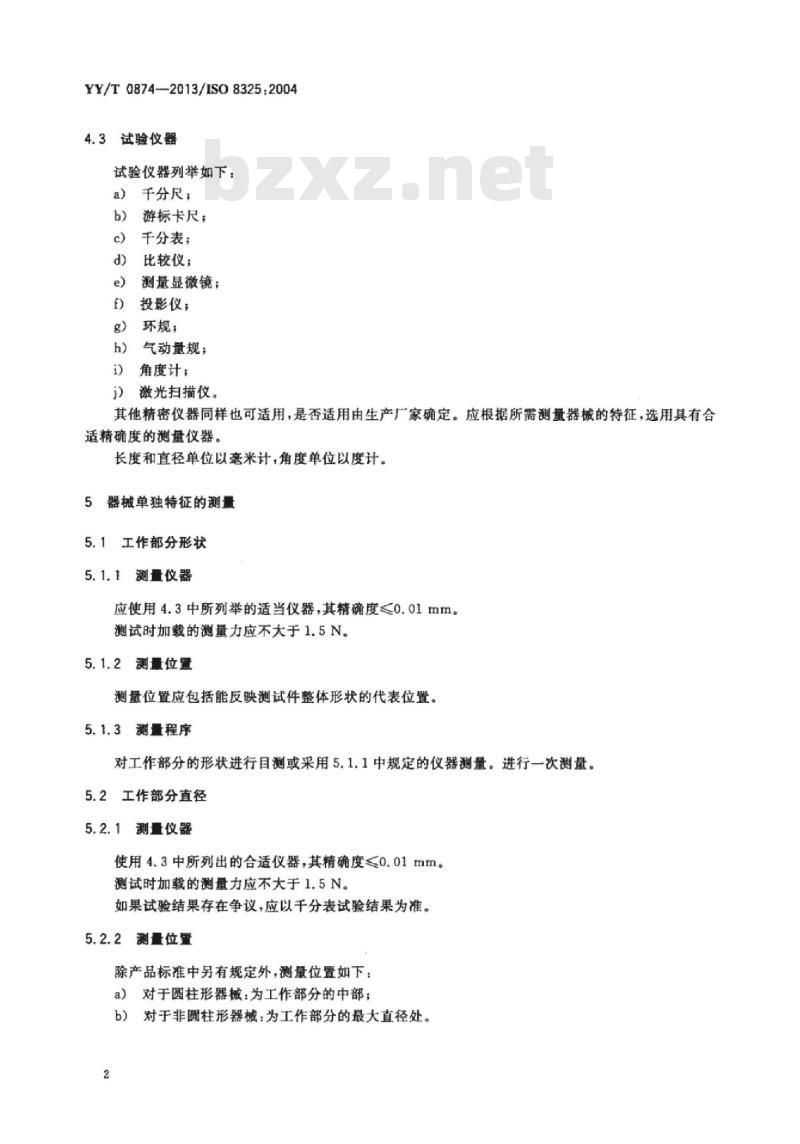

4.3试验仪器
试验仪器列举如下：
千分尺：
游标卡尺：
千分表；
比较仪；
测量显微镜；
投影仪；
环规；
气动量规；
角度计：
激光扫描仅。
其他精密仪器同样也可适用，是否适用由生产厂家确定。应根据所需测量器械的特征，选用具有合适精确度的测量仪器。
长度和直径单位以毫米计，角度单位以度计。5器械单独特征的量
5.1工作部分形状
5.1.1测量仪器
应使用4.3中所列举的适当仪器，其精确度≤0.01mm。测试时加载的测量力应不大于1.5N。5.1.2
测量位置
测量位置应包括能反映测试件整体形状的代表位置。5.1.3
测量程序
对工作部分的形状进行目测或采用5.1.1中规定的仪器测量。进行一次测量。工作部分直径
5.2.1测量仪器
使用4.3中所列出的合适仪器，其精确度≤0.01mm。测试时加载的测量力应不大于1.5N。如果试验结果存在争议，应以千分表试验结果为准。5.2.2
测量位置
除产品标准中另有规定外，测量位置如下：对于圆柱形器械：为工作部分的中部；a)
对于非圆柱形器械：为工作部分的最大直径处。b)
5.2.3测量程序
使用5.2.1规定的仪器测量工作部分的直径。在圆周表面上进行一次测量。
YY/T0874--2013/ISO8325:2004
对于金刚砂车针，沿测试件外周每隔120°共测量3次。在测量下一点前，测试仪器的刃口应与测试件分离。将3次测量结果分别记录为d1dz和ds5.2.4金刚砂车针试验结果计算
使用下面的公式计算金刚砂车针的平均直径：d+d+da
式中：
di——第—次测量所得出的直径d—第二次测量所得出的直径：
ds—第三次测量所得出的直径。5.3颈部直径
5.3.1测量仪器
使用4.3中所列出的合适仪器，精确度≤0.01mm如果所使用的仪器为机械式测试仪器，则这些仪器应配备有由碳化钨硬质合金制成的刀口，其厚度<0.3mm.
测试时加载的测量力应不大于1.5N5.3.2测量位置
应测量工作部分后的最小直径，或者是器械连颈后的最小直径（若适用）。5.3.3测量程序
使用5.3.1规定的仪器测量器械的颈部直径，进行一次测量。5.4杆部和心轴的尺寸
杆部和心轴的尺寸应符合ISO1797-1和ISO1797-2的规定。也可参考ISO13295。
测试时加载的测量力应不大于1.5N。5.5工作部分长度
5.5.1测量仪器
使用4.3列出的合适测量仪器，精确度≤0.01mm测试时加载的测量力应不大于1.5N。5.5.2测量位置
测量点应为工作部分最短长度的两端端点，也包括涂层颈部（若适用）。3
YY/T0874—2013/ISO8325:2004
测量程序
用5.5.1规定的仪器测量工作部件的长度，进行一次测量。总长度
5.6.1测量仪器
使用4.3列出的合适测量仪器，精确度≤0.01mm。测试时加载的测量力应不大于1.5N。测量位置
测量点应为器械的两端端点，包括工作部分尖端和杆部端点。5.6.3
测量程序
用5.6.1规定的仪器测量总长度，进行一次测量5.7工作部分锥度角
5.7.1测量仪器
应使用4.3列出的合适仪器，精确度≤2[即（1/30\)]。测试时加载的测量力应不大于1.5N。2刹量位置
应将合适的测量仪器置于工作部分的锥度角末端进行测量。测量点至少应为测试件工作部分表面上的两个具有代表性的点，两个点之间的距离应尽可能分开。5.7.3测量程序
使用5.7.1规定的测量仪器，以基准线（轴线）为参考测量锥度角。测量锥度的相关直径和长度，若有需要，计算锥度角。进行一次测量。5.8工作部分径向跳动值
5.8.1夹持装置和测量工具
5.8.1.1夹持装置
测量径向跳动值的夹持装置应如下：a）对于具有符合ISO1797-1杆部的器械，使用可调节L和L2尺寸（见图1)的V型槽；）对于具有符合ISO1797-2杆部的器械，使用等效的夹持装置，例如精密夹头；b
c）对于测试棒，使用等效的夹持装置。ZA-R
图1V型槽测量装置
YY/T0874—2013/ISO8325.2004
尺寸1和取决于测试件的杆部类型和配合长度，应符合表1规定。表1尺寸1，和12
杆部类型
ISO1797
配合长度
ISO1797*
11和12
11和12
适用的标准，可以是ISO1797-1或ISO1797-2。5.8.1.2测量仪器
使用4.3列出的合适仪器，精确度≤0.01mm。测试时加载的测量力应不大于0.3N7
单位为毫米
YY/T0874—2013/ISO8325:2004
5.8.2测量位量
测量点在相关的产品标准中有规定，应位于测试件工作部分表面上。如果未规定测量位置，对于圆柱形和圆锥形器械，测量点应为工作部分的中间位置，对于其他形状的器械，划量点应为工作部分的最大直径处。5.8.3测量程序
按被检测的杆部类型（表1)调节夹持装置（5.8.1.1）的1，和12尺寸。将测试件放置于夹持装置内，缓慢旋转360°。使用5.8.1.2规定的仪器测量测试件工作部分外表面的径向跳动值记录最大读数（z2）和最小读数(t）。用下列公式计算两读数间的差值，记为径向跳动值（t）：ti=t2-ts
式中：
ta-——径向跳动值的最大读数；t3\—径向跳动值的最小读数。5.9颈部强度
5.9.1承载装置和测量仪器
5.9.1.1承载装置
所使用的装置应能承受载荷F，将测试件置于夹头之中，与水平线呈22.5角，将载荷施加于测试件的自由端。该夹头应能使不同长度的测试件所伸人的深度达到5.9.3的要求。5.9.1.2制量仪器
使用4.3列出的合适仪器，精确度≤0.01mm。测试时加载的测量力应不大于0.3N。5.9.2试验载荷
所施加的载荷F应符合相关的产品标准，由以下式计算得出：98Xd
式中：
F—一试验载荷，单位为牛顿(N)：d,——工作部分的标称直径，单位为毫米（mm)；dz——最大颈部直径，单位为毫米（mm)；l—工作部分的最小长度，单位为旁米（mm）。5.9.3测量程序
将测试件置于夹头之内，夹持位置为颈部与杆部的连接处。旋转测试件，记录最大径向跳动值（t）。使测试件最大径向跳动值垂直向上放置测试件，垂直向上施加测试载荷F，如图2所示，或按相关的产品标准施加载荷。
施加试验载荷F达5s。如果测试件断裂，则试验不合格。如果测试件未断裂，再次测量径向跳动值（ts)。
5.9.4永久变形量
YY/T0874-2013/IS08325:2004
2与水平面成22.5夹角的试件
按下列公式计算永久变形量ts：t=ts-t
式中：
施加试验载荷前的最大径向跳动值；施加试验载荷后的最大径向跳动值。5.10表面粗糙度
按照GB/T6062和GB/T10610的要求测量表面粗糙度。YY/T0874—2013/ISO8325.2004
