【YD通讯标准】 通信用过电压过电流保护装置节能参数和测试方法

ICS33.040.50
中华人民共和国通信行业标准
YD/T2832-2015
通信用过电压过电流保护装置节能参数和测试方法
Consumptionreguirementsandtestmethodsoftheproductforovervoltageandovercurrentprotectionoftelecommunicationinstallations
2015-04-30发布
2015-07-01实施
中华人民共和国工业和信息化部发布前
范围·
规范性引用文件
3术语和定义
4技术要求
试验方法
测试环境条件.
仪器的测量不确定度·
电源电压和电流·
测试电路和测量·
合格判定·
附录A（资料性附录）节能参数的分级和限值应用说明·YD/T2832-2015
YD/T2832-2015

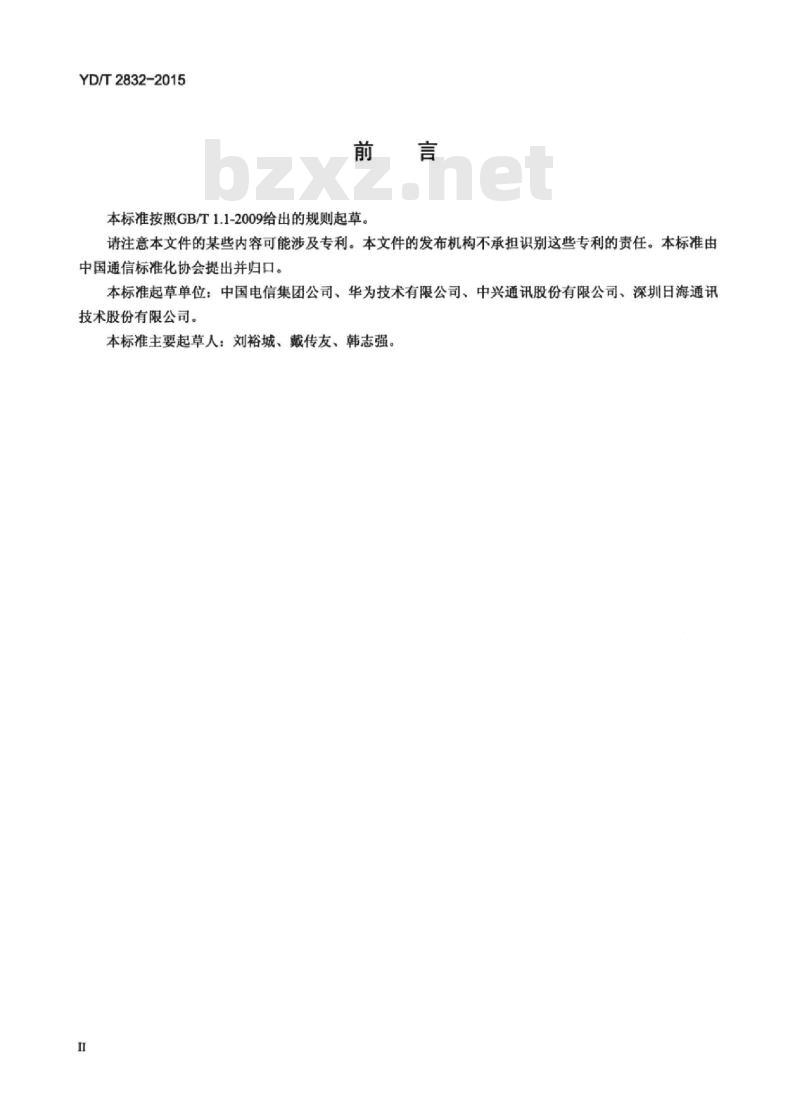

本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国电信集团公司、华为技术有限公司、中兴通讯股份有限公司、深圳日海通讯技术股份有限公司。
本标准主要起草人：刘裕城、戴传友、韩志强。HiiKAoNiKAca
YD/T2832-2015

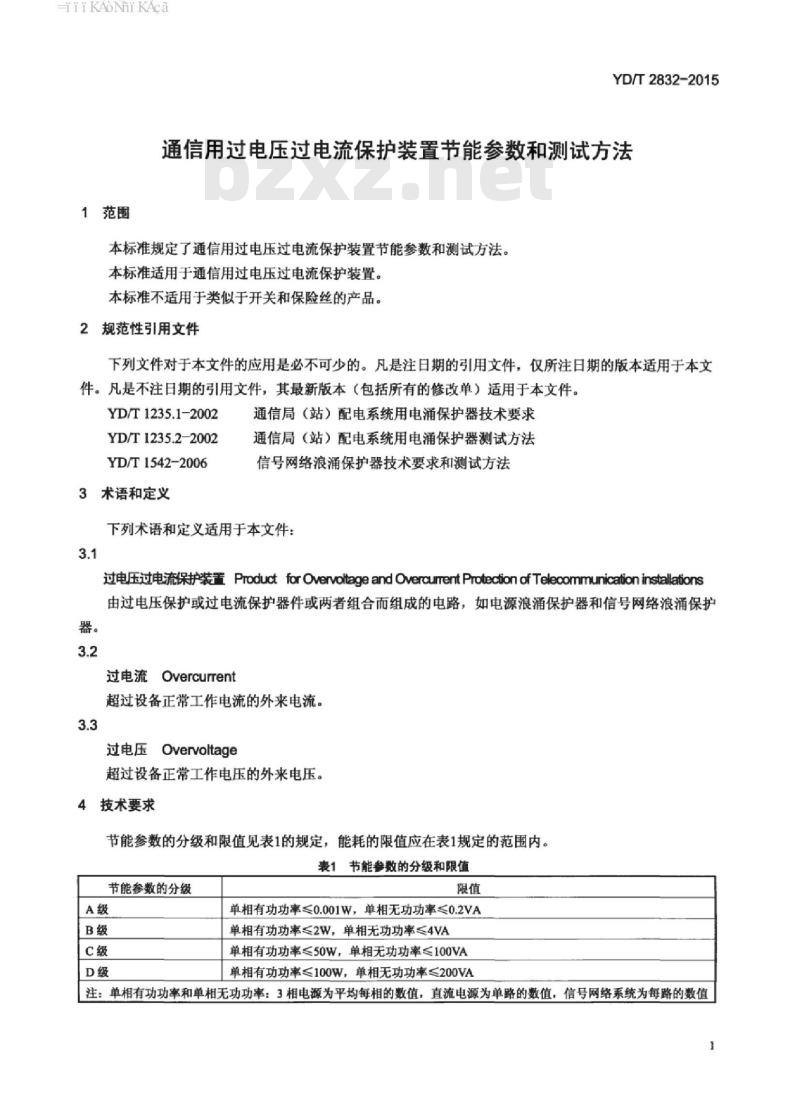

通信用过电压过电流保护装置节能参数和测试方法1范围
本标准规定了通信用过电压过电流保护装置节能参数和测试方法。本标准适用于通信用过电压过电流保护装置。本标准不适用于类似于开关和保险丝的产品。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T1235.1-2002
YD/T1235.2-2002
YD/T1542-2006
3术语和定义
通信局（站）配电系统用电涌保护器技术要求通信局（站）配电系统用电涌保护器测试方法信号网络浪涌保护器技术要求和测试方法下列术语和定义适用于本文件：3.1
过电压过电流保护装置ProductfarOvervoltageandOvercumentProtectionofTelecommunication installations由过电压保护或过电流保护器件或两者组合而组成的电路，如电源浪涌保护器和信号网络浪涌保护器。
过电流Overcurrent
超过设备正常工作电流的外来电流。3.3
过电压Overvoltage
超过设备正常工作电压的外来电压。4技术要求
节能参数的分级和限值见表1的规定，能耗的限值应在表1规定的范围内。表1节能参数的分级和限值
节能参数的分级
单相有功功率≤0.001W，单相无功功率≤0.2VA单相有功功率≤2W，单相无功功率≤4VA单相有功功率≤50W，单相无功功率≤100VA单相有功功率≤100W，单相无功功率≤200VA注：单相有功功率和单相无功功率：3相电源为平均每相的数值，直流电源为单路的数值，信号网络系统为每路的数值HiiKAoiKAca
YD/T2832-2015
5试验方法
测试环境条件
测试环境条件：
温度范围：20℃～26℃。
湿度范围：≤95%。
5.2仪器的测量不确定度
测试仪器的扩展测量不确定度（k-2）如下：电压：≤2%：电流：≤2%：有功功率和无功功率：≤2%。5.3电源电压和电流
节能参数的测量值是样品的用功功率和无功功率，应在样品的正常工作状态下测试。交流和直流电源的产品，为额定工作电压和电流。信号网络系统的产品，为直流工作电压和电流，不施加通信信号。额定工作电压由产品使用说明规定，一般与YD/T1235.1-2002、YD/T1235.2-2002和YD/T1542-2006的最大持续运行电压不同。

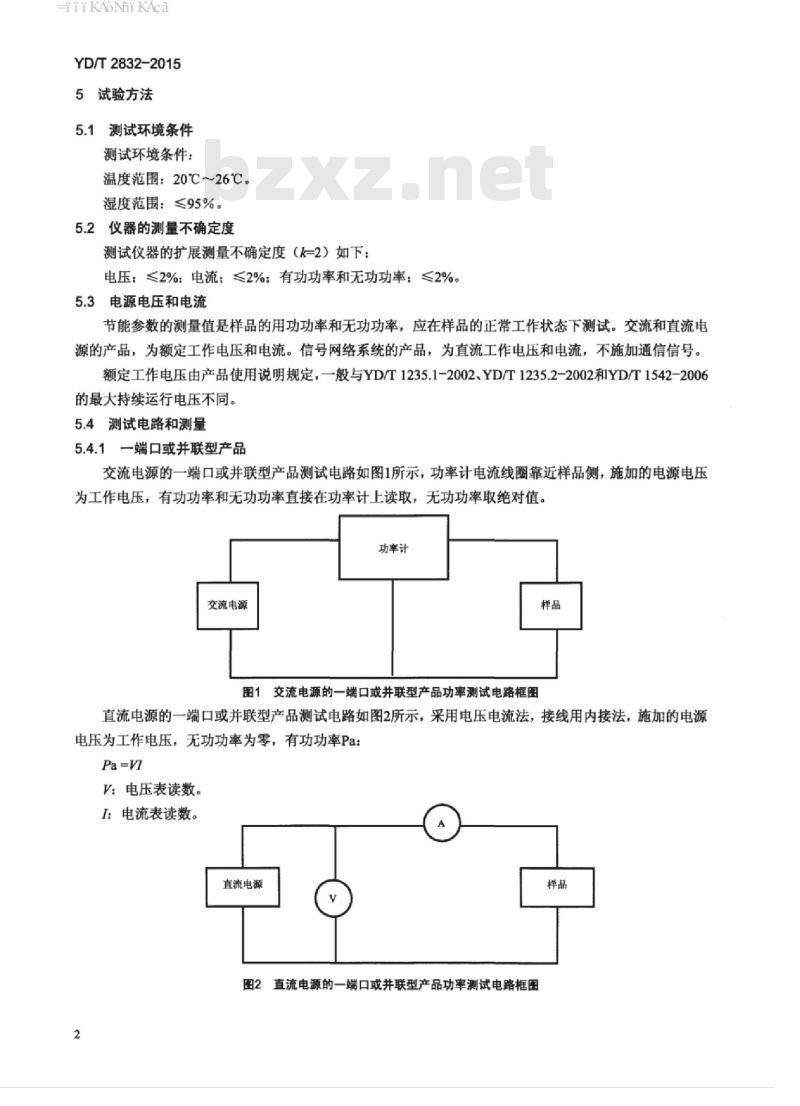

5.4测试电路和测量
5.4.1一端口或并联型产品
交流电源的一端口或并联型产品测试电路如图1所示，功率计电流线圈靠近样品侧，施加的电源电压为工作电压，有功功率和无功功率直接在功率计上读取，无功功率取绝对值。功率计
交流电源
图1交流电源的一端口或并联型产品功率测试电路框图样品
直流电源的一端口或并联型产品测试电路如图2所示，采用电压电流法，接线用内接法，施加的电源电压为工作电压，无功功率为零，有功功率Pa：Pa=VI
V：电压表读数。
I：电流表读数。
直流电源
图2直流电源的一端口或并联型产品功率测试电路框图2
TiikAoNiKAca
YD/T2832-2015bzxZ.net
注意，测试数据可能要进行换算。三相电源的数值为三相总功率除以3，直流电源为单路的数值，信号网络系统为多路总功率除以电路的路数。测试时间，样品正常工作后5分钟后读数，或正常工作后5min后连续10min的平均值作为测试值。测试样品数量为1个。
5.4.2二端口或串联型产品
交流电源的二端口或串联型产品测试电路如图3所示，功率计W1电流线圈靠近电源侧，功率计W2电流线圈靠近负载侧，施加的电源电压为工作电压，调节负载，使电流达到工作电流，功率为功率计W1减去W2的数值，无功功率取绝对值。Pa=P11-P21:
Pp-=|P12-P22]:
Pa：有功功率：
Pp：无功功率：
P11：功率计W1的有功功率：
P21：功率计W2的有功功率：
P12：功率计W1的无功功率；
P22：功率计W2的无功功率。
功率计
交流电源
功率计
图3交流电源的二端口或串联型产品功率测试电路框图如果样品线间（线对线或线对地）电流很少，则直流电源的二端口或串联型产品测试电路如图4所示，采用电压电流法，接线用外接法，施加的电源电压为工作电压，无功功率为零，有功功率Pa：Pa=VI
V：电压表读数。
I：电流表读数。
直流电源
图4直流电源的二端口或串联型产品功率测试电路框图负裁
HiiKAoNiKAca
YD/T2832-2015
如果样品线间（线对线或线对地）电流较大，则直流电源的二端口或串联型产品测试电路如图3所示，不过此时应把交流电源换为直流电源，功率计应为直流功率计，有功功率为功率计W1减去W2的数值无功功率为零。
注意，测试数据可能要进行换算。三相电源的数值为三相总功率除以3，直流电源为单路的数值，信号网络系统为多路总功率除以电路对路。测试时间，样品正常工作后5min后读数，或正常工作后5min后连续10min的平均值作为测试值。测试样品数量为1个。
5.5合格判定
测试数值中的有功功率和无功功率应同时满足表1相应等级的要求，超出表1范围的不合格，没有超出的则可判为符合相应等级要求。TiiKAoNiKAca
附录A
（资料性附录）
节能参数的分级和限值应用说明YD/T2832-2015
A级主要是针对现在不耗能或基本不耗能的产品，这些产品现在使用很多。无功功率考患到现在使用的压敏电阻无功功率，考虑到数值不大，而且是不消耗实际功率，留有裕度，取0.2VA。B级主要是针对现在耗能很少的产品，这些产品现在也使用很多。如用简单的LED指示灯指示工作装态，LED灯在5mA下可以正常工作，220V下对应的功率为1W，留有裕度，取2W。无功功率考虑到数值不大，而且是不消耗实际功率，取有功功率的2倍，为4VA。C级主要是针对现在耗能一般的产品，主要是串联型产品，这些产品现在也使用较多，但工作电流不会太大。如交流二端口浪涌保护器，额定电压220V，额定电流10A，电压降≤2%（YD/T1235.1的限值），如全是有功功率（纯电阻），则为44W，如全是无功功率（只是电感、电容），则为44VA。如直流二端口浪涌保护器，额定电压48V，额定电流100A，电压降≤0.5%（YD1235.1的限值），则为24W。这两种交流和直流情况已经考到了大多数的使用情况，如减少损耗，220V交流二端口浪涌保护器的额定电流可以做到30A，甚至更大，而功耗不大于50W。无功功率考虑到数值不大，而且是不消耗实际功率，取有功功率的2倍，为100VA。D级主要是针对现在耗能较大的产品，主要是串联型产品，这些产品现在也在使用，工作电流较大。如交流二端口浪涌保护器，额定电压220V，额定电流100A，YD/T1235.1的电压降限值是2%，按节能设计，电压降做到0.4%，如全是有功功率（纯电阻），则为88W，如全是无功功率（只是电感、电容），则为88VA。48V直流电源，YD/T1235.1的电压降限值是0.5%，200A时，功耗为48W。无功功率考虑到数值不大，而且是不消耗实际功率，取有功功率的2倍，为200VA。为了防止产品为追求某些特性，增大无功损耗，需要对无功功率进行限制。5
