【TB铁路运输标准】 铁路碎石道碴石料冲击韧度试验方法

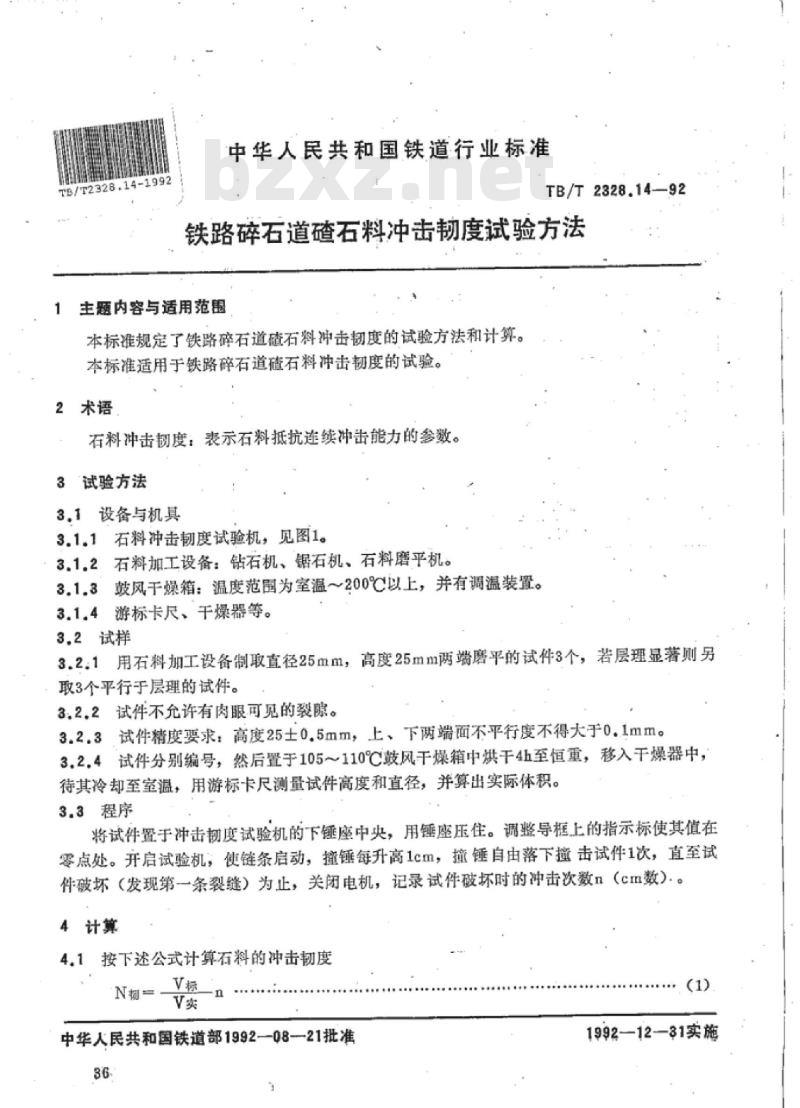

中华人民共和国铁道行业标准
TB/T2328.14—92
铁路碎石道渣石料冲击韧度试验方法主题内容与适用范围
本标准规定了铁路碎石道渣石料冲击韧度的试验方法和计算。本标准适用于铁路碎石道渣石料冲击韧度的试验。2术语
石料冲击韧度：表示石料抵抗连续冲击能力的参数。3试验方法
3.1设备与机其
3.1.1石料冲击韧度试验机，见图1。3.1.2石料加工设备：钻石机、锯石机、石料磨平机。3.1.3鼓风干燥箱：温度范围为室温～200℃以上，并有调温装置。3.1.4游标卡尺、干燥器等。
3.2试样
3.2.1用石料加工设备制取直径25mm，高度25mm两端磨平的试件3个，若层理显著则另取3个平行于层理的试件。
3.2.2试件不允许有肉眼可见的裂隙。3.2.3试件精度要求：高度25士0.5mm，上、下两端面不平行度不得大于0.1mm。3.2.4试件分别编号，然后置于105～110℃鼓风干燥箱中烘干4h至恒重，移入干燥器中，待其冷却至室温，用游标卡尺测量试件高度和直径，并算出实际体积。3.3程序
将试件置于冲击韧度试验机的下锤座中央，用锤座压住。调整导框上的指示标使其值在零点处。开启试验机，使链条启动，撞锤每升高1cm，撞锤自由落下撞击试件1次，直至试件破坏（发现第一条裂缝）为止，关闭电机，记录试件破坏时的冲击次数n（cm数）.。4计算
4.1按下述公式计算石料的冲击韧度N
中华人民共和国铁道部1992—08--21批准86
1992—12—31实施
式中：N勤
V标一
V实一
石料冲击韧度：
TB/T2328.14-92

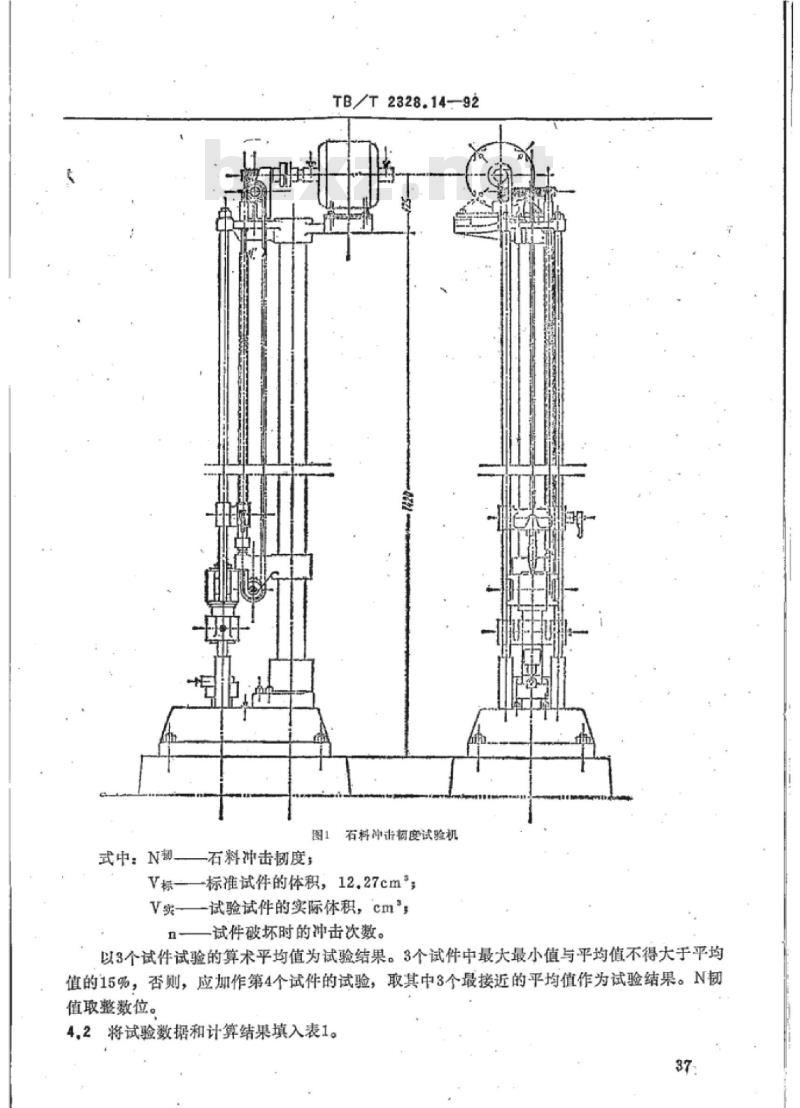

石料冲击韧度试验机
一标推试件的体积，12.27cm
一试验试件的实际体积，cm\
试件破坏时的冲击次数。
以3个试件试验的算术平均值为试验结果。3个试件中最大最小值与平均值不得大于平均值的15%，否则，应加作第4个试件的试验，取其中3个最接近的平均值作为试验结果。N韧值取整数位。
42将试验数据和计算结果填入表1。37
岩石名称！
TBZT2328.14-92
表1道渣石料冲击勤度试验记录
祥体积
破坏附冲击
试验者
光电货
试样描述www.bzxz.net
中带特个8买快成光生平价车用个8家公笑东
心英人来
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
