【TB铁路运输标准】 铁路碎石道碴渗透系数试验方法

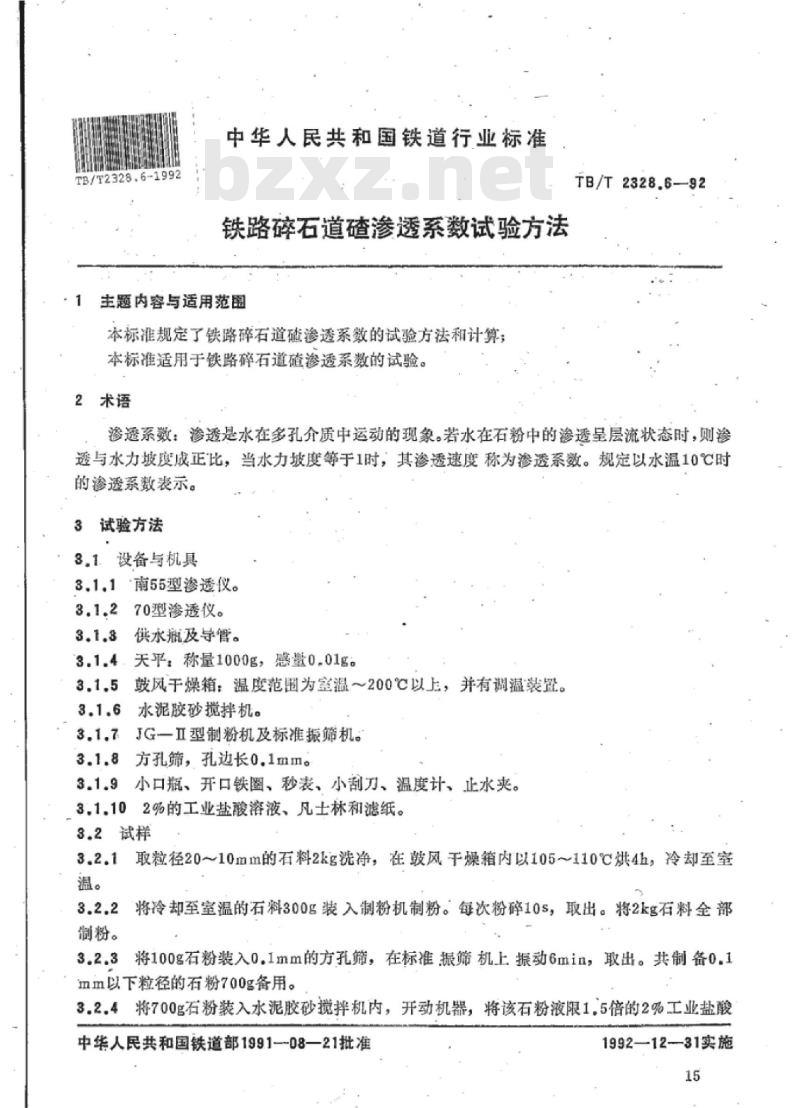

中华人民共和国铁道行业标准
铁路碎石道渣渗透系数试验方法主题内容与适用范围
本标准规定了铁路碎石道碴渗透系数的试验方法和计算；本标准适用于铁路碎石道碴渗透系数的试验。2术语
TB/T2328.6-—92
渗透系数：渗透是水在多孔介质中运动的现象。若水在石粉中的渗透呈层流状态时，则渗透与水力坡度成正比，当水力坡度等于1时，其渗透速度称为渗透系数。规定以水温10℃时的渗透系数表示。
3试验方法
3.1设备与机具
3.1.1南55型渗透仪。
3.1.270型渗透仪。
3.1.3供水瓶及导管。
天平，称量1000g，感量0.01g
鼓风干燥箱：温度范围为室温～200℃以上，并有调温装置。3.1.5
水泥胶砂搅拌机。
3.1.7JG一Ⅱ型制粉机及标准振筛机。3.1.8方孔筛，孔边长0.1mm。
3。1.9小口瓶、开口铁圈、秒表、小割刀、温度计、正水夹。3.1.102%的工业盐酸溶液、凡士林和滤纸。3.2试样
3.2.1取粒径20~10mm的石料2kg洗净，在鼓风干燥箱内以105110℃烘4h，冷却至室温。
3.2.2将冷却至室温的石料300g装入制粉机制粉。每次粉碎10s，取出。将2kg石料全部制粉。
3.2.3将100g石粉装入0.1mm的方孔筛，在标准振筛机上振动6min，取出。共制备0.1mm以下粒径的石粉700g备用。
3.2.4将700g石粉装入水泥胶砂搅拌机内，开动机器，将该石粉液限1.5倍的2%工业盐酸中华人民共和国铁道部1991--08—21批准1992—12--31实施
TBT2328.6-92
溶液徐徐加入，搅拌3min。
3.2.5将揽拌好的试样装入开口铁圈（图1）内，用松紧带栓住。令试样顶面高出开口铁圈10mm以上，放入托盘，加盖保湿24h。3.3程序
3.3.1将南55型渗透仪环刀外层涂一毒层凡土林，用环刀在铁圈中取样。然后擦净环刀周围试样和凡士林，垫好下透水石及滤纸，装入套简中，用小刮刀刮平试样端部，垫好上透水石及滤纸，装好上盖，拧紧螺丝，不推漏气漏水。3.3.2供水瓶接70型渗透仪，把装好试样的容器进水口与70型渗透仪出水口接通，开止水夹（见图2）
3.3.3，将南55型渗透仪容器侧立，使排气管向上，打开排气管止水夹，排除容器底部的空气，至流水畅通时关闭排气管，放平南55型容器。3.3.4调整水头，保持水头差H一28cm，保持连续供水，多余的水由70型渗透仪溢水孔溢出。

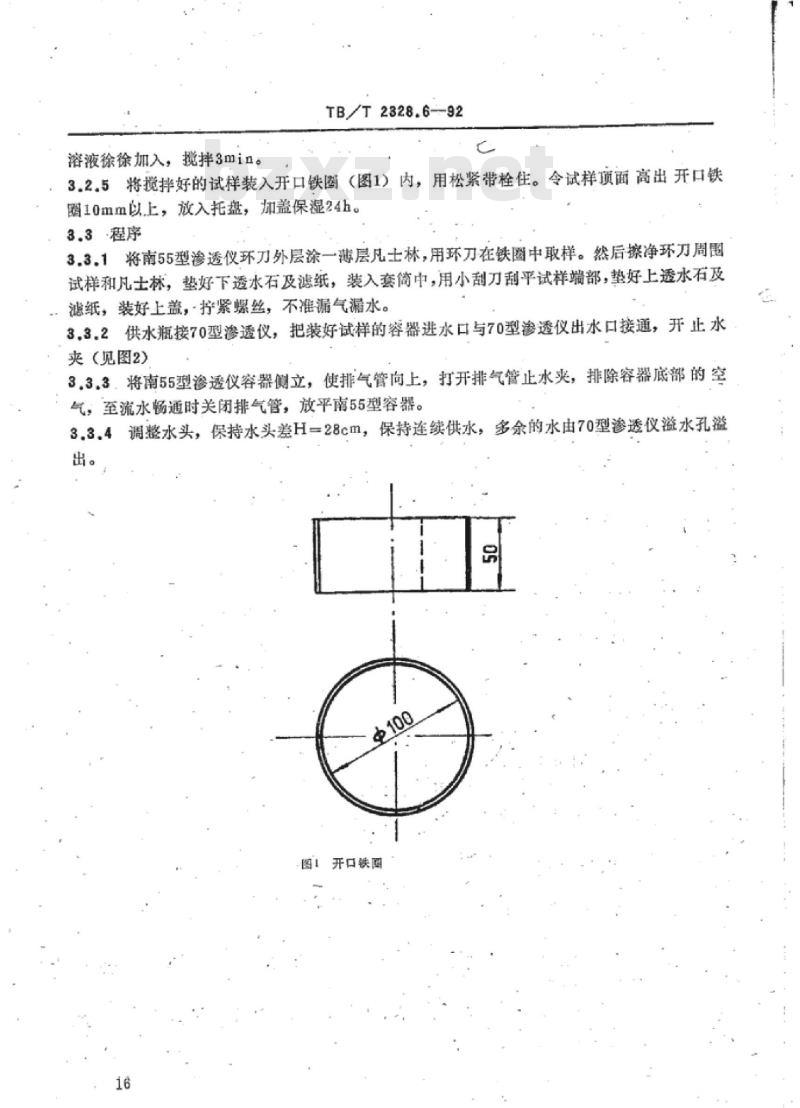

图！开口铁圈
TB/T-2328.6-—92

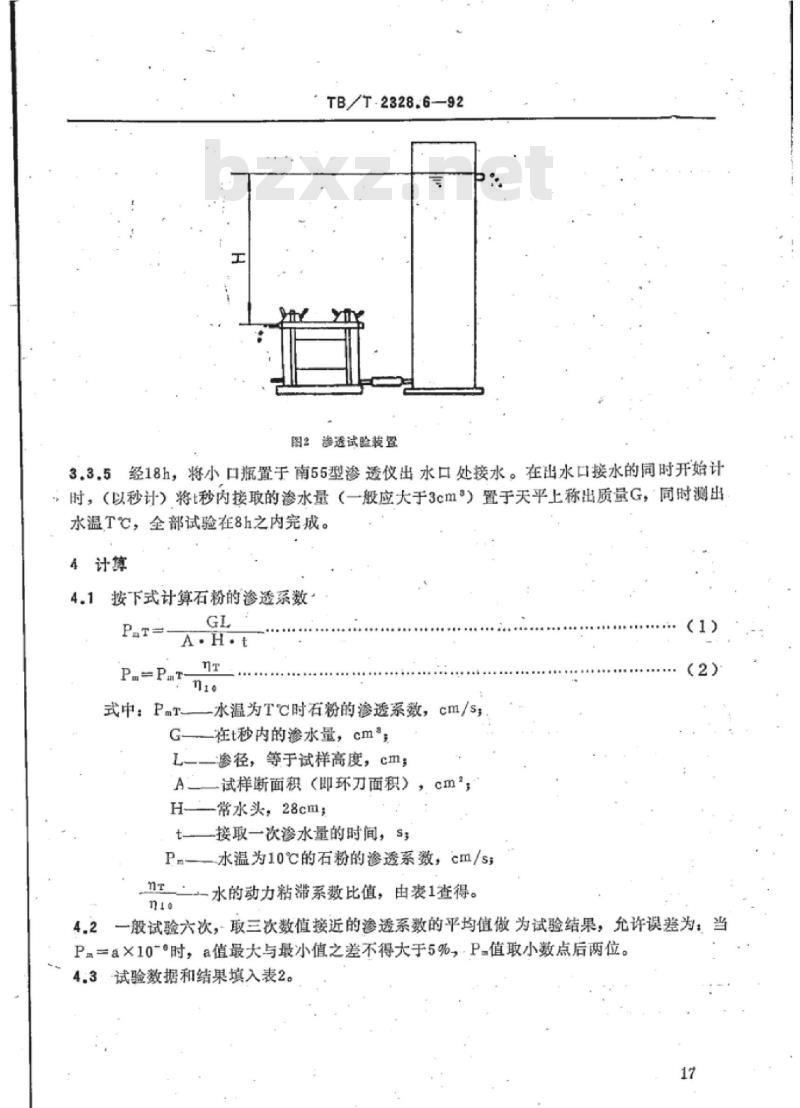

图2渗透试验装置
3.3.5经18h，将小口瓶置于南55型渗透仪出水口处接水。在出水口接水的间时开始计时，（以秒计）将t秒内接取的渗水量（一般应大于3cm）置于天平上称出质量G，同时测出水温T℃，全部试验在8h之内完成。4计算
4.1按下式计算石粉的渗透系数
式中：PmT一水温为TC时石粉的渗透系数，cm/sG—在t秒内的渗水量，cm”
L、参径，等于试样高度，cm
A二一试样断面积（即环刀面积），cm\，H--常水头.28cm
接取一次渗水量的时间，S
Pm—水温为10℃的石粉的渗透系数，cm/s，nT
一水的动力粘滞系数比值，由表1查得。1
4.2一般试验六次，取三次数值接近的渗透系数的平均值做为试验结果，允许误差为：当P=a×10~时，a值最大与最小值之差不得大于5%-P.值取小数点后两位。4.3试验数据和结果填入表2。
水温TC
岩石名称
开始时闻
终了时间
TB/T2328.692

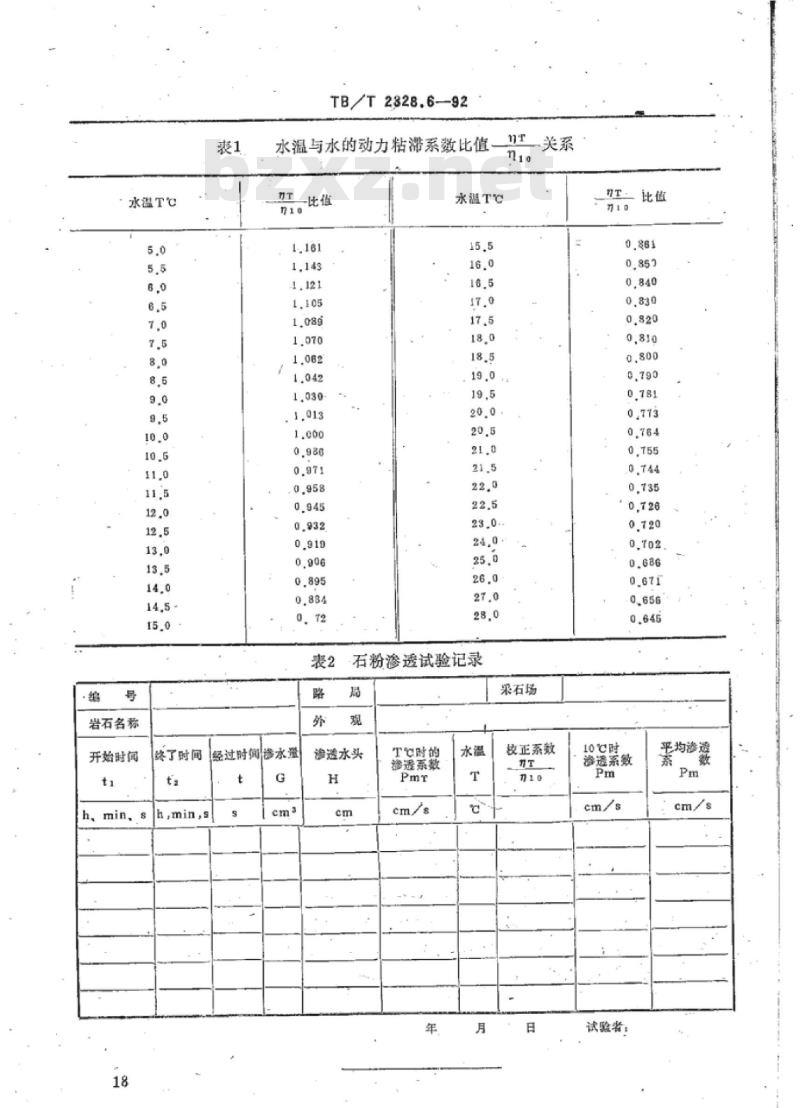

水温与水的动力粘滞系数比值
n工一比值
T关系
水温T℃
石粉渗透试验记录免费标准bzxz.net
经过时间渗水量
hamin,s
渗逹水头
To时的
掺透系数
采石场
校正系数
10℃时
渗通系数
试验者：
素均沙摄
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
