【YD通讯标准】 TD-SCDMA/WCDMA 数字蜂窝移动通信网通用集成电路卡(UICC)与终端间 Cu 接口测试方法 第4部分:支持通用用户识别模块(USIM)应用的 UICC

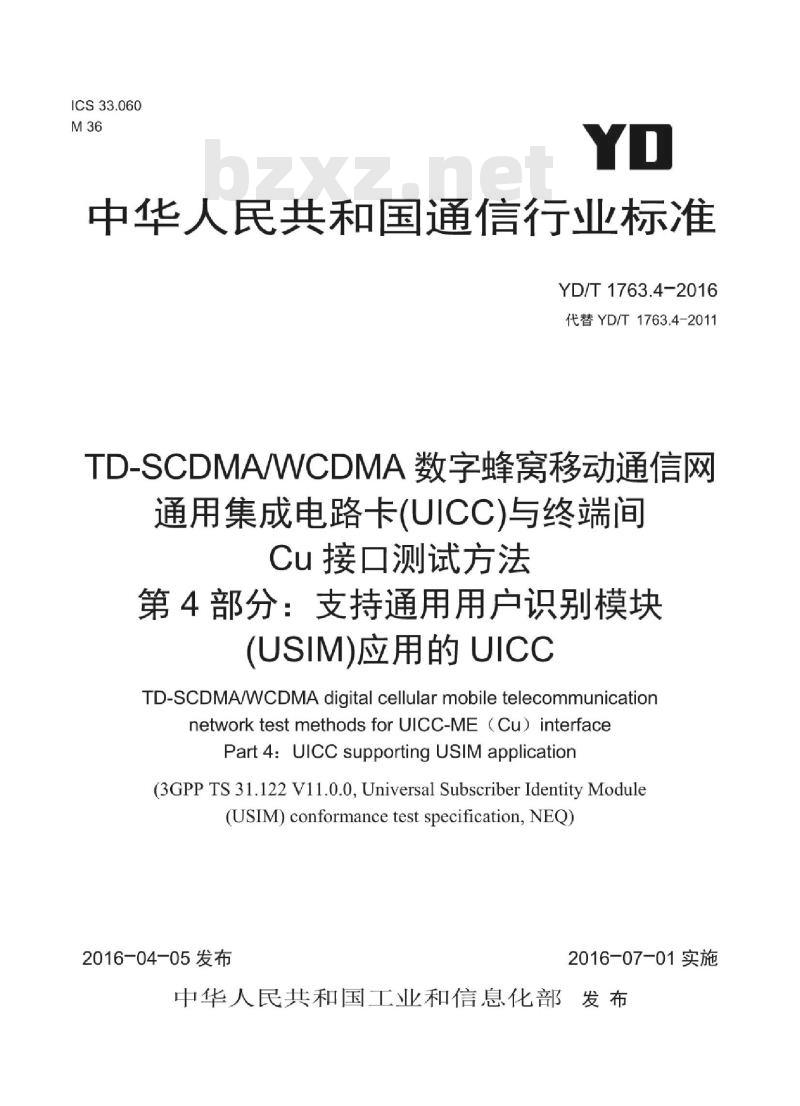

ICS33.060
中华人民共和国通信行业标准
YD/T1763.4-2016
代替YD/T1763.4-2011bzxZ.net
TD-SCDMAWCDMA数字蜂窝移动通信网通用集成电路卡(UICC)与终端间Cu接口测试方法
第4部分：支持通用用户识别模块(USIM)应用的UICC
TD-SCDMAWCDMA digital cellular mobile telecommunicationnetworktestmethodsforUICC-ME（Cu)interfacePart 4:UICC supporting USIM application(3GPPTS31.122V11.0.0,UniversalSubscriberIdentityModule(USIM)conformancetestspecification,NEQ)2016-04-05发布
2016-07-01实施
中华人民共和国工业和信息化部发布前

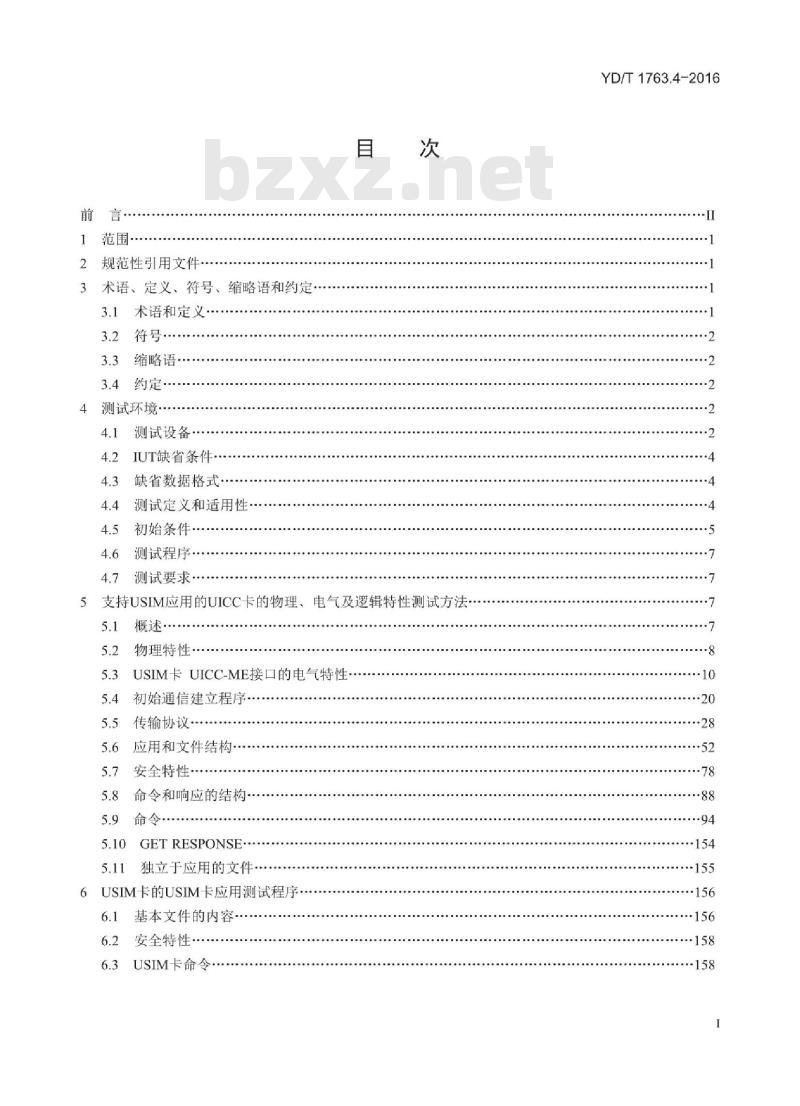

范围·
2规范性引用文件
3术语、定义、符号、缩略语和约定3.1术语和定义
符号，
缩略语
4测试环境·
测试设备
IUT缺省条件
缺省数据格式
测试定义和适用性
初始条件
测试程序
测试要求·
支持USIM应用的UICC卡的物理、电气及逻辑特性测试方法5
5.2物理特性
5.3USIM卡UICC-ME接口的电气特性·5.4
初始通信建立程序。
传输协议-
应用和文件结构
安全特性·
命令和响应的结构
命令·
5.10GETRESPONSE
独立于应用的文件
6USIM卡的USIM卡应用测试程序，6.1基本文件的内容·
安全特性
USIM卡命令
YD/T1763.4-2016
YD/T1763.4-2016

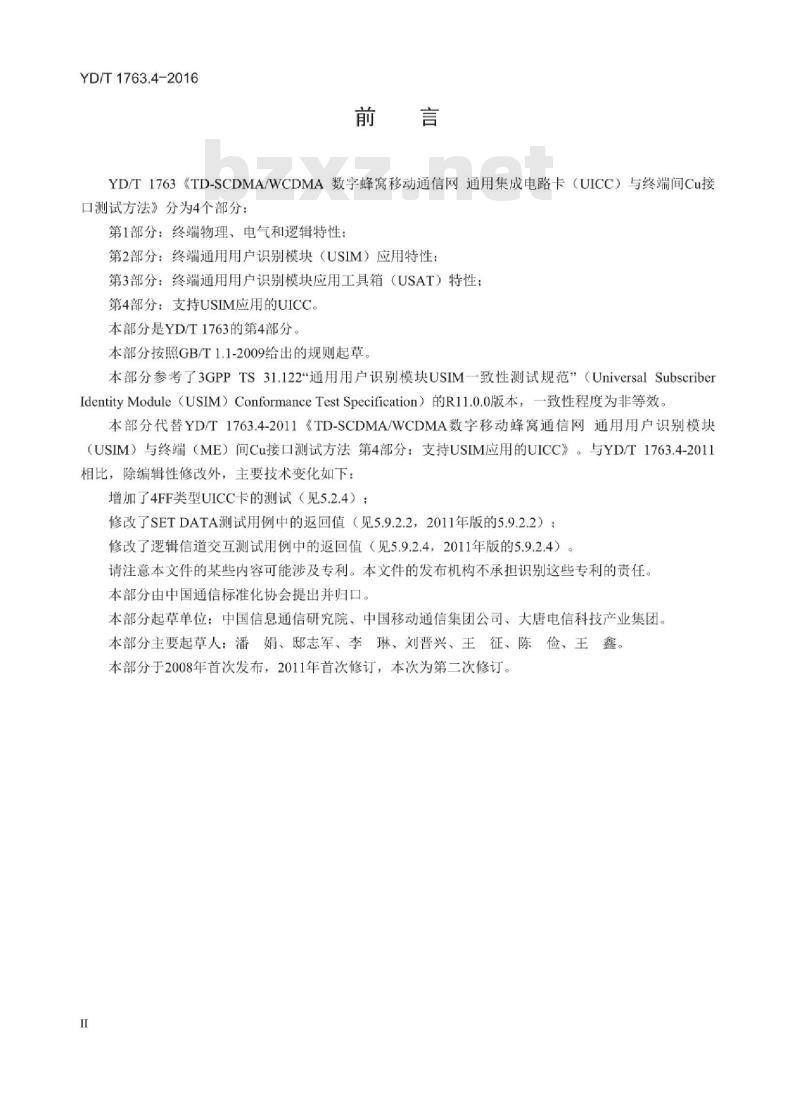

YD/T1763《TD-SCDMA/WCDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间Cu接口测试方法》分为4个部分：
第1部分：终端物理、电气和逻辑特性；第2部分：终端通用用户识别模块（USIM）应用特性：第3部分：终端通用用户识别模块应用工具箱（USAT）特性：第4部分：支持USIM应用的UICC。本部分是YD/T1763的第4部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分参考了3GPPTS31.122通用用户识别模块USIM一致性测试规范”（UniversalSubscriberIdentityModule（USIM）ConformanceTestSpecification）的R11.0.0版本，一致性程度为非等效。本部分代替YD/T1763.4-2011《TD-SCDMA/WCDMA数字移动蜂窝通信网通用用户识别模块（USIM）与终端（ME）间Cu接口测试方法第4部分：支持USIM应用的UICC》。与YD/T1763.4-2011相比，除编辑性修改外，主要技术变化如下增加了4FF类型UICC卡的测试（见5.2.4）：修改了SETDATA测试用例中的返回值（见5.9.2.2，2011年版的5.9.2.2）：修改了逻辑信道交互测试用例中的返回值（见5.9.2.4，2011年版的5.9.2.4）请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：中国信息通信研究院、中国移动通信集团公司、大唐电信科技产业集团。本部分主要起草人：潘娟、邸志军、李琳、刘晋兴、王征，陈俭、王鑫。本部分于2008年首次发布，2011年首次修订，本次为第二次修订。I
HiiKAoNiKAca
TD-SCDMAWCDMA数字蜂窝移动通信xYD/T1763.4-2016

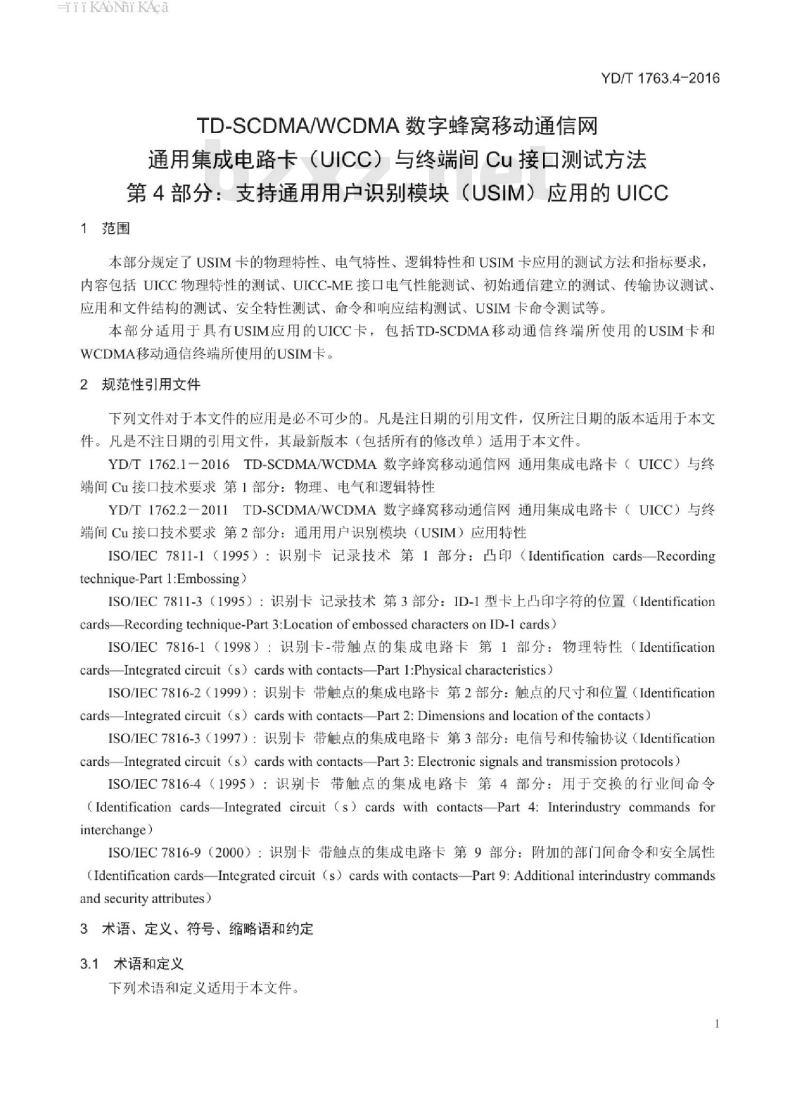

通用集成电路卡（UICC）与终端间Cu接口测试方法第4部分：支持通用用户识别模块（USIMD应用的UICC1范围
本部分规定了USIM卡的物理特性、电气特性、逻辑特性和USIM卡应用的测试方法和指标要求，内容包括UICC物理特性的测试、UICC-ME接口电气性能测试、初始通信建立的测试、传输协议测试应用和文件结构的测试、安全特性测试、命令和响应结构测试、USIM卡命令测试等。本部分适用于具有USIM应用的UICC卡，包括TD-SCDMA移动通信终端所使用的USIM卡和WCDMA移动通信终端所使用的USIM卡。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T1762.1一2016TD-SCDMA/WCDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间Cu接口技术要求第1部分：物理、电气和逻辑特性YD/T1762.2一2011TD-SCDMA/WCDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间Cu接口技术要求第2部分：通用用户识别模块（USIM）应用特性ISO/IEC7811-1（1995）：识别卡记录技术第1部分：凸印（IdentificationcardsRecordingtechnique-Part1:Embossing)
ISO/IEC7811-3（1995）：识别卡记录技术第3部分：ID-1型卡上凸印字符的位置（IdentificationcardsRecording technique-Part 3:Location of embossed characters on ID-1 cards)ISO/IEC7816-1（1998）：识别卡-带触点的集成电路卡第1部分：物理特性（Identificationcards—Integrated circuit (s) cards with contacts—Part l:Physical characteristics)ISO/IEC7816-2（1999）：识别卡带触点的集成电路卡第2部分：触点的尺寸和位置（IdentificationcardsIntegrated circuit (s)cards with contactsPart2:Dimensions and location of the contacts）ISO/IEC7816-3（1997）：识别卡带触点的集成电路卡第3部分：电信号和传输协议（IdentificationcardsIntegrated circuit (s)cards with contactsPart3:Electronic signals and transmission protocols)ISO/IEC7816-4（1995）：识别卡带触点的集成电路卡第4部分：用于交换的行业间命令(Identification cardsIntegrated circuit (s) cards with contactsPart 4: Interindustry commands fointerchange）
ISO/IEC7816-9（2000）：识别卡带触点的集成电路卡第9部分：附加的部门间命令和安全属性(Identification cards-Integrated circuit (s) cards with contacts-Part 9: Additional interindustry commandsandsecurityattributes)
3术语、定义、符号、缩略语和约定3.1术语和定义
下列术语和定义适用于本文件。HiiKAoNiKAca
YD/T1763.4-2016

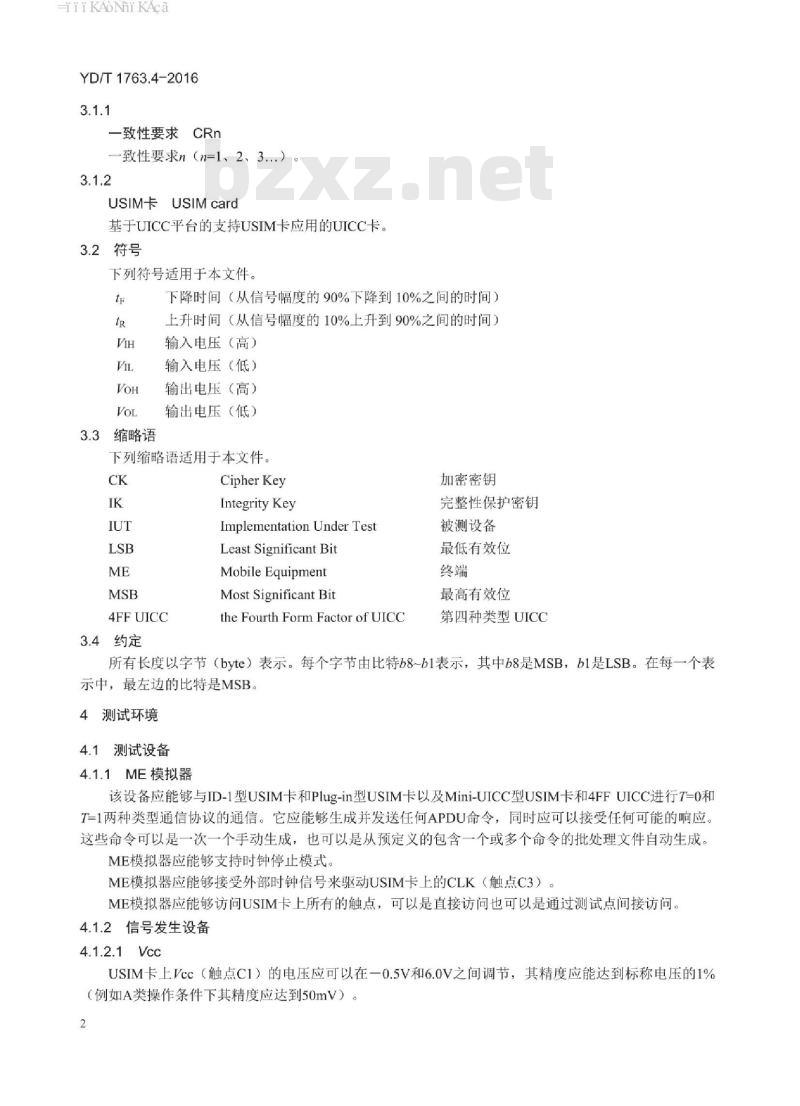

一致性要求
一致性要求n（n=1、2、3...）。3.1.2
USIM卡USIMcard
基于UICC平台的支持USIM卡应用的UICC卡。3.2符号
下列符号适用于本文件。
3.3缩略语
下降时间（从信号幅度的90%下降到10%之间的时间）上升时间（从信号幅度的10%上升到90%之间的时间）输入电压（高）
输入电压（低）
输出电压（高）
输出电压（低）
下列缩略语适用于本文件。
4FFUICC
3.4约定
Cipher Key
IntegrityKey
Implementation Under Test
Least Significant Bit
Mobile Equipment
Most Significant Bit
theFourthFormFactorofUICC
加密密钥
完整性保护密钥
被测设备
最低有效位
最高有效位
第四种类型UICC
所有长度以字节（byte）表示。每个字节由比特b8~b1表示，其中b8是MSB，b1是LSB。在每一个表示中，最左边的比特是MSB。
4测试环境
4.1测试设备
4.1.1ME模拟器
该设备应能够与ID-1型USIM卡和Plug-in型USIM卡以及Mini-UICC型USIM卡和4FFUICC进行T=O和7-1两种类型通信协议的通信。它应能够生成并发送任何APDU命令，同时应可以接受任何可能的响应。这些命令可以是一次一个手动生成，也可以是从预定义的包含一个或多个命令的批处理文件自动生成。ME模拟器应能够支持时钟停止模式。ME模拟器应能够接受外部时钟信号来驱动USIM卡上的CLK（触点C3）ME模拟器应能够访问USIM卡上所有的触点，可以是直接访问也可以是通过测试点间接访问。4.1.2信号发生设备
4.1.2.1Vcc
USIM卡上Vcc（触点C1）的电压应可以在一0.5V和6.0V之间调节，其精度应能达到标称电压的1%（例如A类操作条件下其精度应达到50mV）。2
HiiKAoiKAca
YD/T1763.4-2016
ME模拟器应能够在Vcc触点上施加一2mA~12mA的稳定电流，并能够以不低于10%的Vcc标称电压对Vcc充电超过400nAs
4.1.2.2RST
USIM卡上RST（触点C2）的电压应可以在一0.5V和6.0V之间调节，其精度应能达到50mV。上升时间和下降时间应可以在Oμs~50us之间调节，其精度应能达到5us（检验USIM卡是否按照指定的上升和下降时间工作）。
在启用时钟线后，应可以对上升沿的开始进行编程，范围从1个时钟周期到50000个时钟周期4.1.2.3CLK
设备的该项指标要求应能够在USIM卡上为时钟生成方波信号，可以是单次信号也可以是连续信号频率从1MHz~5MHz。高状态和低状态的电压应在一0.5V和6.0V之间可调，其精度应能达到0.1V。时钟信号的时钟周期应在40%和60%之间可调，其精度应能达到1%。该项还应提供对以下参数的控制：高状态和低状态的电压应在0V和6V之间可调，精度应达到标称Vcc电压的1%。时钟信号的时钟周期应在40%和60%之间可调，精度应达到1%或5ns中更低的要求。?上升和下降时间的精度达到1%或5ns中更低的要求（对于fmax=5MHz其精度5ns=2.5%）。4.1.2.41/O
设备应能够生成符合YD/T1762.1一2016要求的I/O信号。高状态和低状态的电压应在一0.5V和6.0V之间可调，其精度应能达到标称Vcc电压的1%。I/O线在传输模式时（高比特）应能够在状态A（激活驱动输出）和状态Z（I/O电压驱动处于非激活状态，I/O电流源高状态被激活）间进行编程。该项应能够控制上升时间和下降时间，范围在100ns~1000ns之间，精确度达到50nsME模拟器应能够在I/O触点上施加电流和汲入电流，高状态时电流范围从一20uA~+20uA，低状态（接收模式）时电流范围从OmA~一1mA。在发射模式下（输出高比特），ME模拟器应能够在电压驱动模式和电流驱动模式间转换。
I/O线上比特流的定时（抖动、保护时间、etu值等）应可以进行编程，精度应≤0.01etu或2个时钟周期中更低的要求。
4.1.3高精度的施加压力的接触器设备的该指标要求能够对USIM卡的一个或多个触点施加持续的指定的压力。压力的范围从0~0.5N，精确度应达到0.01N。
4.1.4温度可控的环境
设备的该指标要求温度箱应足够大以保证可以将USIM卡以及读卡器一起放入温度箱内。温度箱的温度控制范围应在一25℃和+85之间，其精确度应达到0.5C。4.1.5温度测量设备
设备的该指标要求能够以0.5℃的精确度来测量温度。可测量的温度范围应在一25℃和+85℃之间。4.1.6电压测量设备
设备的该指标要求能够测量USIM卡上任一触点的静态和瞬时电压。可测量的电压范围应在一2V和+7V之间，在时基精度为25ns时，电压测量的精确度应能达到标称Vcc电压的1%（例如：对于B类操作条件精确度应达到30mV）。
HiiKAoNiKAca
YD/T1763.4-2016
4.1.7高精度的测量设备
设备的该指标要求能够以0.01mm的精确度测量直线长度和曲率半径。4.1.8电流测量设备
设备的该指标要求能够监控USIM卡的任一触点的电流大小。模拟器应能够以≤100ns的时间分辨率检测超过或低于指标要求的电流。表1USIM卡的任一触点的电流大小信道
Vee高
Vee低
Vec脉冲
RST/CLK高状态
RST/CLK低状态
IO高状态
IO低状态
4.1.9对触点1/O的定时测量
最小值
-250μA
-50μA
1500μA
最大值
+250mA
+50μA
+250μA
+50μA
+1500μA
分辨率
125μA
125μA
为了验证USIM卡上IO传输的定时，ME模拟器应能够在时钟周期内以≤0.01etu或2个时钟周期中更低要求的分辨率来测量I/O线上的比特定时。4.2IUT缺省条件
除非另有声明，否则以下设定为缺省设置。●Vcc（触点C1）电压应设置为3.0V。·CLK（触点C3）电压在低状态和高状态应分别设置为OV和3.0V。●CLK（触点C3）时钟频率应设置为5MHz，占空比为50%。●ME模拟器对I/O（触点C7）施加的低电压应设置为0V，在发送状态和接收模式时的供应电流应分别设置为一20μA和+20μA。
·USIM卡上级别1的用户认证要求（PIN）应被启用，且具有3次VERIFYPIN尝试和10次UNBLOCKPIN尝试。
·如果分配了PIN2，USIM卡上级别2的用户认证要求（PIN2）应被启用，且具有3次VERIFYPIN2尝试和10次UNBLOCLKPIN2尝试。·如果IUT为支持多认证的USIM卡，则通用PIN应被启用。4.3缺省数据格式
在本部分中单引号（“）内的数字都为十六进制数字。其中\X用于表示一个十六进制数字，X的范围从“0～F”。例如：数据‘6X表示从‘60～‘6F的所有数据。当数据以字节组的形式来表示时，它应使用下面的格式\XXXXXX...XX，它按顺序指示了第一个字节、第二个字节、第三个字节等，依此类推。数字的字符串应用单引号内的连续的数字来表示。例如：字符串?XXXXXXXX，其中X表示从0到9的所有数字。
4.4测试定义和适用性
以下的声明适用于本部分中所包含的所有的测试项的定义和适用范围：·除非另有声明，测试同时适用于Plug-in型USIM卡和ID-1型USIM卡以及Mini-UICC型和4FFUSIM卡。·除非另有声明，测试适用于USIM卡支持的每一个协议。4
iiikAoNiKAca
YD/T1763.4-2016
●测试在符合YD/T1762.1一2016所定义的USIM卡上执行，该USIM卡支持YD/T1762.2一2011所定义的USIM应用。检测USIM卡是否符合YD/T1762.1一2016的要求时应使用YD/T1762.2一2011所定义的文件。·除非另有声明，测试适用于支持单认证和多认证功能的有USIM应用的UICC。如果UICC支持多认证功能，则UICC上应仅有一个应用。4.5初始条件
除非另有声明，测试程序中使用到的所有PIN应在一开始就被启用。图1展示了测试程序中要使用的USIM卡中的文件。如果EF不是必选项，则应使用具有同样文件结构的其他EF来替换该EF。
DFTELECOM
ADFUSIM
DFPHONEBOOK
EFPUCT
EFLOCI
EFIMSI
EFSTART-HEN
EFkeys
EFTHRESHOLD
EFACMmax
EFkeysPs
EFLOCIPS
EFiccID
EFHPLMN
图1USIM中的文件标识符和目录结构EFUsT
EFFPLMN
EFccP2
'6F4F*
TiiKAoNiKAca
YD/T1763.4-2016
除非另有声明，测试中使用的所有EF都应被激活。以下给出了某些EF的初始条件：●PIN应被设置为00000000：
●PIN2应被设置为\11111111：●如果支持通用PIN，其应被设置为22222222：·EFPLMN应包含数据串：“55AAOF00FOFF00FOFF00FOFF；·EFLocI应包含数据串：‘AlA2A3A4A5A6A7A8A90000：·EFsMs中的记录的前20个字节应包含表2的数据。表2
EFsMs中记录的前20个字节数据
第一个记录
第二个记录
第三个记录
第四个记录
‘A0 AIA2B0BIB2A0 A1A2AO AIA2FFA0 A1A2A3A4A5A6‘BOB1B2AO A1A2AOA1A2BOB1B2FFBOB1B2B3B4B5B6BOB1B2AOA1A2BOB1B2AOA1A2FFCOCIC2C3C4C5C6A0A1A2B0B1B2B0B1B2B0B1B2FFDOD1D2D3D4D5D6这四个记录中其他的数据和其他记录中的数据应被设置为FF\。EFFDN中的记录的前10个字节应包含表3的数据表3
EFFDN中记录的前10个字节数据
第一个记录
第二个记录
第三个记录
第四个记录
AOA1A2BOBIB2AOA1A2A0
‘BOB1B2AOAIA2AOA1A2BO'
‘BOB1B2AOA1A2BOB1B2AO
AOA1A2BOBIB2BOBIB2BO
这四个记录中其他的数据和其他记录（如果有）中的数据应被设置为FF\。●EFccP2中的记录应包含表4中的数据。表4
EFcCP2中记录包含的数据
第一个记录
第二个记录
倒数第二个记录
最后一个记录
*101112131415161718191A1B1C1D1E202122232425262728292A2B2C2D2EE0E1E2E3E4E5E6E7E8E9EAEBECEDEE\FOF1F2F3F4F5F6F7F8F9FAFBFCFDFE·如果支持EFACM，！
则EFACM中的记录应包含表5中的数据EFACM中的记录包含的数据
第一个记录
第二个记录
第三个记录
第X个记录
000001（最后更新的记录）
‘000003
“0000″后跟字节值X（第一个更新的记录）·EFicr中的记录应包含表6中的数据。表6
第一个记录
第二个记录
第三个记录
第X个记录
所有字节都为\01'
所有字节都为\02
所有字节都为\03'
所有字节值都为X
EFECc中的记录应包含表7中的数据。·
EFic中记录包含的数据
HiiKAoNiKAca
第一个记录
其他记录
4.6测试程序
‘21F2FF5445535400
‘FFFFFFFFFFFFFFOO
表7EFEcc中记录包含的数据
以下声明适用于本部分所包含的所有测试项的测试程序。除非另有声明，测试程序中的所有步骤都应按照顺序执行·除非另有声明，所有测试程序都适用于T-0和T-1两种传输协议。YD/T1763.4-2016
·当测试步骤中指示ME模拟器应选择一个特别的DF或EF，但没有规定SELECT命令的序号，ME模拟器应发送正确的SELECT命令序列来从当前文件ID选择所要求的文件ID（最容易的方法是：每次从MF向下选择）。
·除非另有声明，ME模拟器发送的所有READRECORD命令的Le（P3）和所有UPDATERECORD命令的Lc（P3）应为当前所选EF的记录长度。除非另有声明，如果不存在当前EF，则发送的长度应为1。·除非另有声明，ME模拟器发送的所有READBINARY和UPDATEBINARY命令的偏移量应为?O000”。
·除非另有声明，当使用T-O协议时，为了重新获得从USIM卡来的有用的响应数据，假定GETRESPONSE命令在传输层被发送，或具有同样的命令头（P3=LUSIM）的命令在传输层被发送。·除非另有声明，ME模拟器发送的所有SELECT、STATUS和GETRESPONSE命令的长度（Le）应为读取所有可用数据的长度。·除非另有声明，呈现给ME模拟器所发送的VERIFYPIN、CHANGEPIN、DISABLEPIN、ENABLEPIN和UNBLOCKPIN命令的PIN和UnblockPIN应是正确的。·除非另有声明，发送给USIM卡的选择ADFusIM卡的SELECT命令应包含应用的AID，在命令参数中应指示应用为激活状态。
●除非另有声明，发送给USIM卡的SELECT命令应携带参数P2=04'，它指示了FCP应被返回。·除非另有声明，发送给USIM卡的RETRIEVEDATA命令应携带参数P2，并指示“当前EF\。●除非另有声明，发送给USIM卡的SETDATA命令应携带参数P2，并指示“当前EF”。·除非另有声明，发送给USIM卡的SETDATA命令应携带最大数量的数据。4.7测试要求
除非测试项中另有声明，在测试程序的测试步骤中如果涉及ME模拟器向USIM卡发送一个或多个命令，那么这些命令要求被正确地执行，并且USIM卡响应的状态条件为\9000”。5支持USIM应用的UICC卡的物理、电气及逻辑特性测试方法5.1概述
本章详述了基于YD/T1762.1一2016对IUT进行测试的每一个测试例，内容涉及以下几个方面：·物理特性；
·UICC-ME接口的电气特性：
·初始通信建立程序；
·传输协议；
·应用和文件结构：
YD/T1763.4-2016
●安全特性：
·命令和响应结构：
·命令；
·基于传输的命令：
·基于应用的文件。
5.2物理特性
5.2.1 ID-1UICC
5.2.1.1定义和适用范围
为了保证在电信环境下的正常使用，被测USIM卡的布局、格式应满足要求。该测试适用于ID-1型USIM卡。
5.2.1.2一致性要求
CR1：除非另有声明，ID-1型USIM卡的布局和格式应符合ISO/IEC7816-1和ISO/IEC7816-2中的要求。CR2：卡上的任何凸印都应符合ISO/IEC7811-1和ISO/IEC7811-3中的有关规定。CR3：触点应位于卡的正面（凸印面）。具体要求见YD/T1762.1-2016中4.1节。5.2.1.3测试目的
验证USIM卡符合5.2.1.2节的要求。注1：CR1的测试超出了本部分的范围。注2：CR2的测试超出了本部分的范围。5.2.1.4测试方法
初始条件：无
测试步骤和预期结果：
a）对卡检查如下内容：
·触点的布局。
b）观测卡，其应展示如下特性（CR3）：·触点应处于卡的正面。
5.2.2 Plug-in UICC
5.2.2.1定义和适用范围
为了保证在电信环境下的正常使用，被测USIM卡的布局和格式应满足要求。该测试适用于plug-in型USIM卡。5.2.2.2一致性要求
CR1：除非另有声明，plug-in型USIM卡的布局和格式应符合ISO/IEC7816-1和ISO/IEC7816-2中的要求。
CR2：plug-in型USIM卡的尺寸应符合YD/T1762.1一2016中图1的要求。具体要求见YD/T1762.1-2016中4.2节。5.2.2.3测试目的
验证USIM卡符合5.2.2.2节的要求。注：CR1的测试超出了本部分的范围。5.2.2.4测试方法
初始条件：无
测试步骤和预期结果：
对卡检查如下内容：
·宽度、高度、厚度、插入方向标志。观测卡，其应展示如下特性（CR2）：●正确地宽度、高度和厚度：
插入方向的标志。
5.2.3Mini-UICC
5.2.3.1定义和适用范围
为了保证在电信环境下的正常使用，被测UICC的布局和格式应满足要求。该测试适用于Mini型UICC。
5.2.3.2一致性要求
YD/T1763.4-2016
CR1：除非另有声明，Mini-UICC的布局和格式应符合ISO/IEC7816-1和ISO/IEC7816-2中的要求。CR2：plug-in型USIM卡的尺寸应符合YD/T1762.1一2016中图2的要求，具体要求见YD/T1762.1一2016中4.3节。5.2.3.3测试目的
验证USIM卡符合5.2.3.2节的要求。注：CR1的测试超出了本部分的范围。5.2.3.4测试方法
初始条件：无。
测试步骤和预期结果：
a）对卡检查如下内容：
●宽度、高度、厚度、插入方向标志。b）观测卡，其应展示如下特性（CR2）：·正确地宽度、高度和厚度：
·插入方向的标志。
5.2.4 4FFUICC
5.2.4.1定义和适用范围
为了保证在电信环境下的正常使用，被测UICC的布局和格式应满足要求。该测试适用于4FFUICC。
2一致性要求
CR1：除非另有声明，4FFUICC布局和格式应符合ISO/IEC7816-1.ISO/IEC7816-2和YD/T1762.12016的要求。
CR2：4FFUICC的尺寸应符合YD/T1762.1-2016中图3的要求。具体要求见YD/T1762.1-2016中4.5节。9
