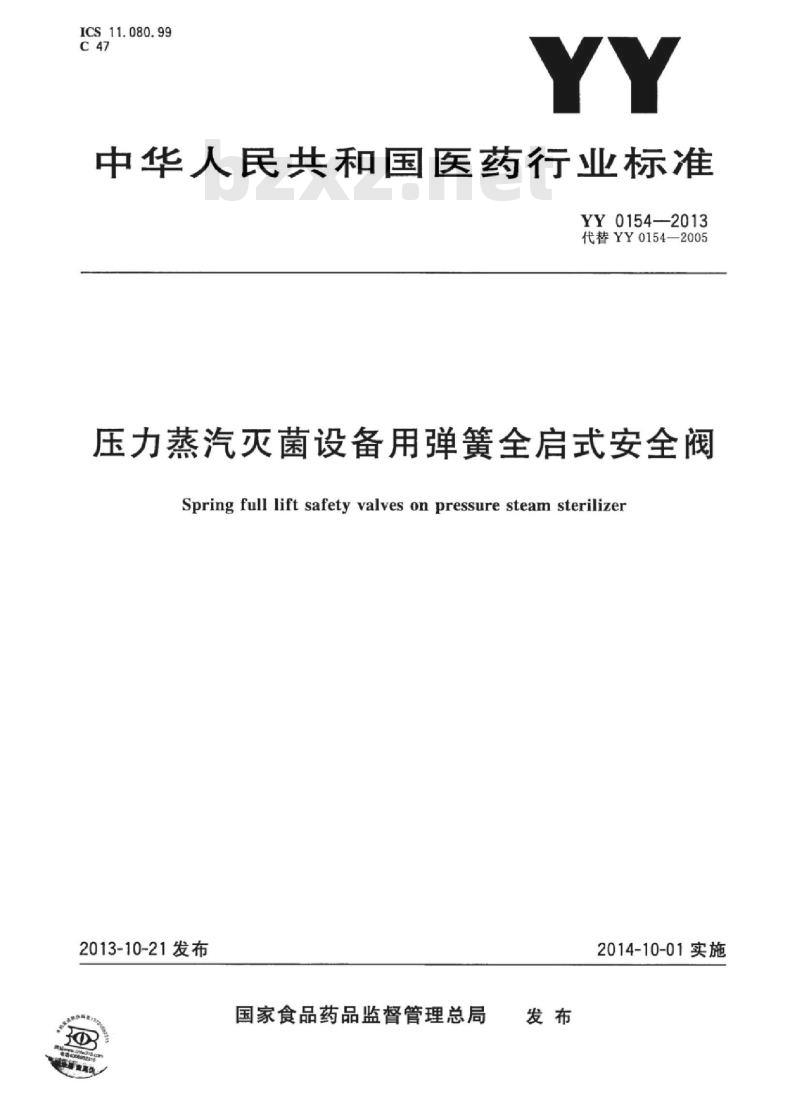

【YY医药标准】 压力蒸汽灭菌设备用弹簧全启式安全阀

ICS11.080.99
中华人民共和国医药行业标准
YY0154-2013
代替YY0154—2005bzxZ.net
压力蒸汽灭菌设备用弹簧全启式安全阀Spring full lift safety valves on pressure steam sterilizer2013-10-21发布
国家食品药品监督管理总局
2014-10-01实施

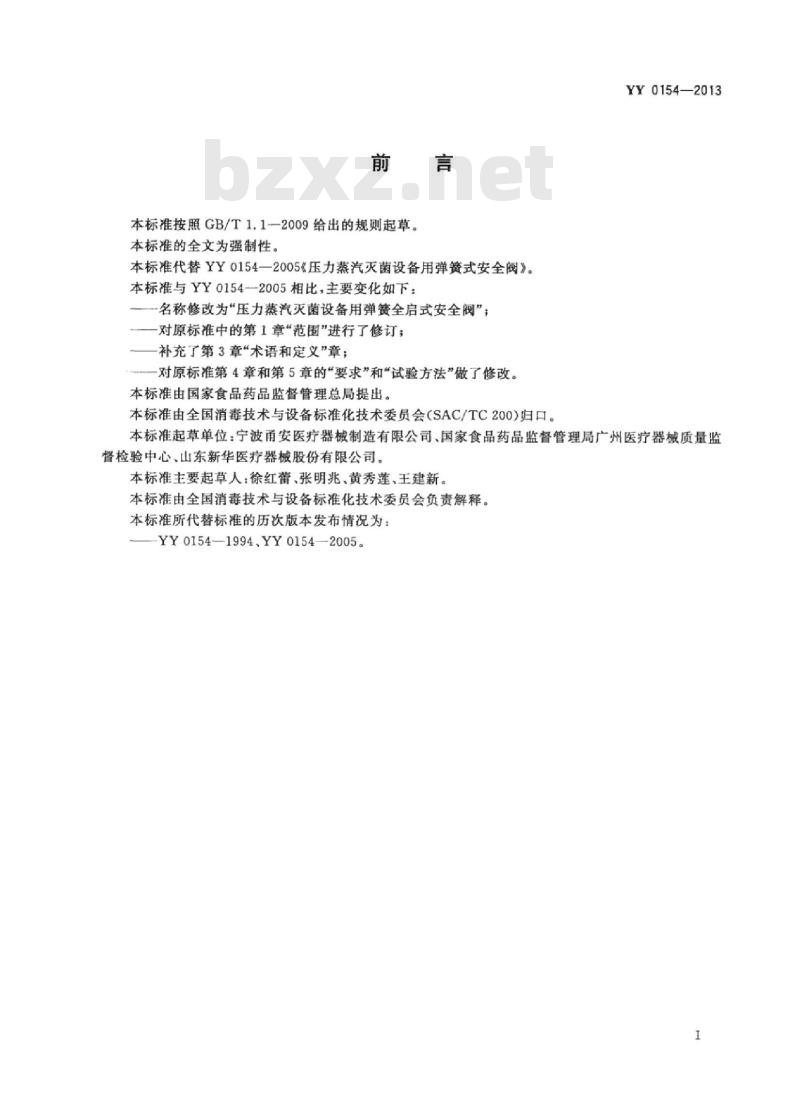

本标准按照GB/T1.1-2009给出的规则起草。本标准的全文为强制性。
本标准代替YY0154一2005《压力蒸汽灭菌设备用弹簧式安全阀》。本标准与YY0154一2005相比，主要变化如下：名称修改为“压力蒸汽灭菌设备用弹簧全启式安全阀”；—一对原标准中的第1章“范围”进行了修订；补充了第3章“术语和定义”章；一对原标准第4章和第5章的“要求”和“试验方法”做了修改。本标准由国家食品药品监督管理总局提出。本标准由全国消毒技术与设备标准化技术委员会（SAC/TC200)归口。YY0154—2013
本标准起草单位：宁波甬安医疗器械制造有限公司、国家食品药品监督管理局广州医疗器械质量监督检验中心、山东新华医疗器械股份有限公司。本标准主要起草人：徐红蕾、张明兆、黄秀莲、王建新。本标准由全国消毒技术与设备标准化技术委员会负责解释。本标准所代替标准的历次版本发布情况为：-YY0154—1994、YY0154--2005。I

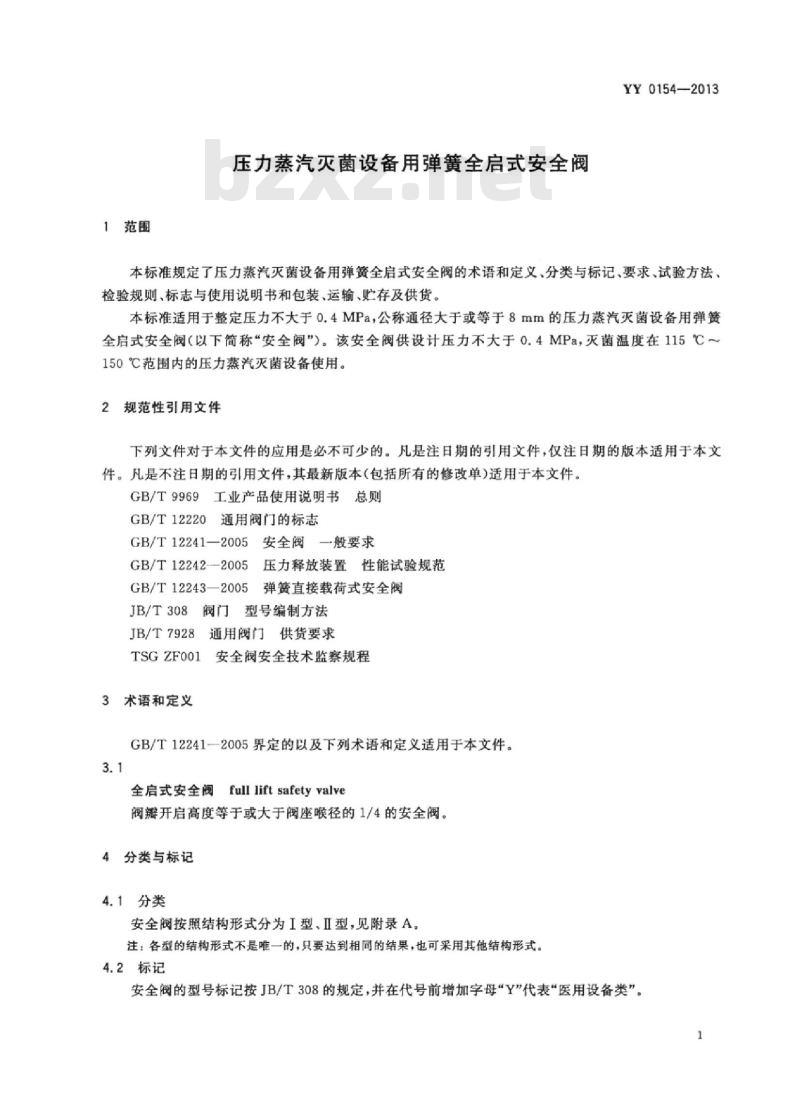

1范围
压力蒸汽灭菌设备用弹簧全启式安全阀YY0154—2013
本标准规定了压力蒸汽灭菌设备用弹黄全启式安全阀的术语和定义，分类与标记，要求，试验方法检验规则、标志与使用说明书和包装、运输、贮存及供货。本标准适用于整定压力不大于0.4MPa，公称通径大于或等于8mm的压力蒸汽灭菌设备用弹簧全启式安全阀（以下简称“安全阀”）。该安全阀供设计压力不大于0.4MPa，灭菌温度在115℃～150℃范围内的压力蒸汽灭菌设备使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注目期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T9969
9工业产品使用说明书总则
通用阀门的标志
GB/T12220
GB/T12241—2005安全阀一般要求GB/T12242--2005压力释放装置性能试验规范GB/T12243—2005弹簧直接载荷式安全阀阀门型号编制方法
JB/T308
JB/T7928
通用阀门供货要求
TSGZF001安全阀安全技术监察规程3术语和定义
GB/T12241-2005界定的以及下列术语和定义适用于本文件。3.1
全启式安全阀full liftsafetyvalve阀瓣开启高度等于或大于阀座喉径的1/4的安全阀。4分类与标记
4.1分类
安全阀按照结构形式分为I型、Ⅱ型，见附录A。注：各型的结构形式不是唯一的，只要达到相同的结果，也可采用其他结构形式。4.2标记
安全阀的型号标记按JB/T308的规定，并在代号前增加字母Y代表“医用设备类”。1
YY0154—2013
阀体材料代号
公称压力代号
密封面材料代号
结构形式代号
连接形式代号
类型代号（A，表示弹簧载荷安全阀）医用设备类（Y）
示例：YA28T2.5T，表示医用设备类用弹簧载荷安全阀，其连接形式为外螺纹，结构为弹簧载荷，弹簧不封闭且带扳手结构，密封面材料T为铜合金材料代号，公称压力为0.25MPa，阀体材料T为铜合金。4.3安全阀主要部件的材料牌号及安全间选用参数见附录B5要求
5.1通则
安全阀的设应符合GB/T12241和GB/T12243的要求，还应符合TSGF001的要求。5.2整定压力
安全阀的
整定压力偏差应不超过
的较大值。
±0.015MP
5.3排放压力
安全阀的排放压力应不大
5.4启闭压#
安全阀的启闭压差应不
5.5开启高度
倍的整定压力
手0.04MP
压力极限偏差应不超过整定压力安全阀的开启高度应大于或等于流道直径的1/4。当蒸汽压力上升到本标规定的排放压力的上限值时，开启高度应达到阅门制造厂标示的设计规定值。5.6
机械特性
安全阀应设有防松装置。
5.6.2安全阀机械特性动作应稳定，无频跳、颜振、卡阻等现象。5.7额定排量
安全阀的额定排量应不大于试验测定排量的90%。当采用排量系数方法时，额定排量应按下列二者之一计算：
a）理论排量乘以排量系数，再乘以0.9；b）理论排量乘以额定排量系数。5.8弹簧
安全阀的弹簧宜采用圆柱螺旋压缩弹簧，应符合以下要求：2
