【YY医药标准】喉镜接头

本网站发布时间： 2024-08-31 17:03:32

YY91062~91063-1999
现行
　点击下载此标准

基本信息

标准号：
YY 91062~91063-1999
标准名称：
喉镜接头
标准类别：
医药行业标准(YY)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
1.85 MB

手机扫码下载更方便

标准分类号

关联标准

出版信息

其他信息

相关标签：
喉镜接头

标准简介/下载

点击下载

标准简介：

YY 91062~91063-1999.Lary ngoscopic fittings.
YY 91062适用于喉镜接头，该接头供挂钩型持手柄与窥视片间作连接用。
YY 91062等效采用国际标准ISO 7376/ 1《喉镜接头一挂钩型手柄一窥视片接头》。
1型式和基本尺寸
接头的型式和基本尺寸，应符合图1 ~ 3的规定。
2技术要求
2.1接头应符合本标准的要求，并按规定程序所批准的图样及文件制造。
2.2中心接触部分必须用导电性高的金属材料制成，以确保手柄和灯泡之间电路的低电阻值。
2.3窥视片接头上的三粒滚珠下应装压簧，并有良好弹力，其中至少有一粒滚珠必须构成接地回路。
2.4 窥视片接头上的中心接触点为扁平或圆凸形，其连接应牢固，不得松动。
2.5持手柄接头上的中心接触点下应装压簧，并有良好弹力。接触点直径为3~ 4 mm,绝缘材料的直径至少为7 mm。
2.6持手柄接头上的铰链销、滚珠槽与窥视片接头相配合时，必须构成良好的接地回路。
附加说明:
YY 91062由全国医用器械及材料标准化技术委员会提出，由上海医疗器械研究所归口。
YY 91062由，上海手术器械六厂负责起草。
YY 91062主要起草人华德明。
YY 91062代替WS 2-67- -73《麻醉咽喉镜》和WS 2- 185-74《新生儿喉镜》的连接部分。

标准内容

部分标准内容：

中华人民共和国专业标准
Yr 9106291063-99
喉镜接头
Laryngoscopicfittings
1985-11-06发布
国家医药管理局
1986-01-01实施
ZBC32001-85喉镜接头
挂钩型持手柄和窥视片的接头：ZBC32002—85喉镜接头
灯头和灯座·

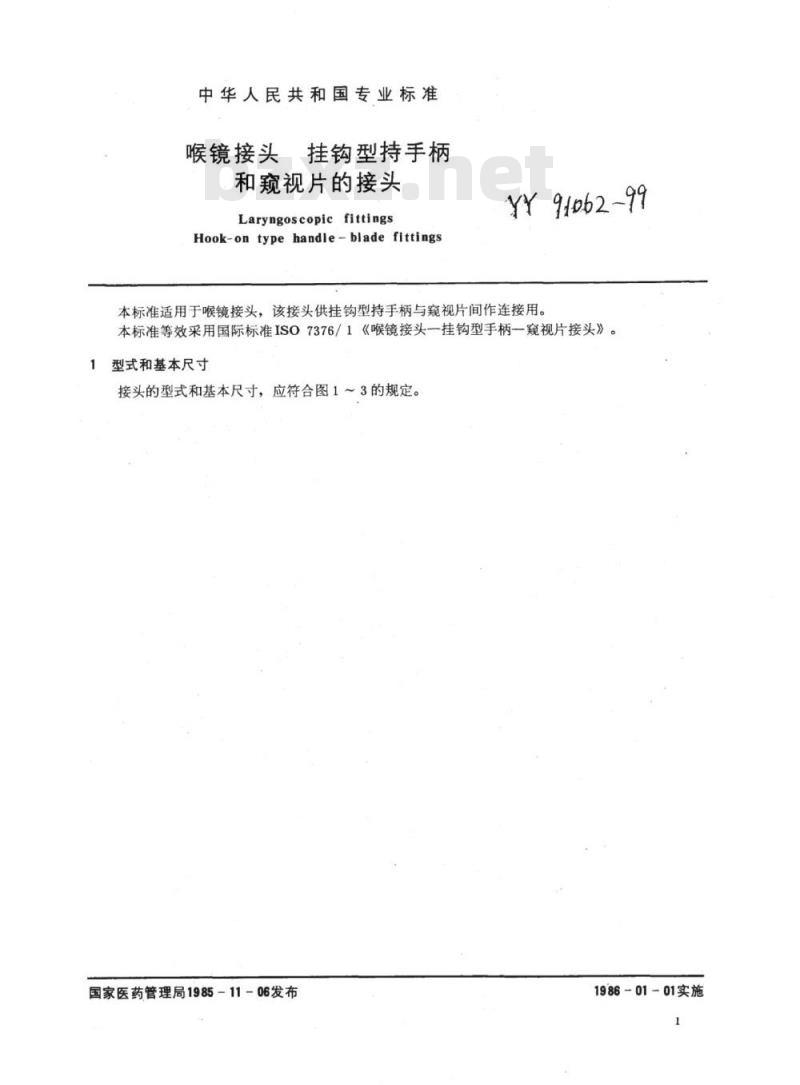

中华人民共和国专业标准
喉镜接头挂钩型持手柄
和窥视片的接头
Laryngoscopic fittings
Hook-ontypehandle-bladefittingsYY91062-99
本标准适用于喉镜接头，该接头供挂钩型持手柄与窥视片间作连接用。本标准等效采用国际标准ISO7376/1《喉镜接头一挂钩型手柄一窥视片接头》。型式和基本尺寸bzxZ.net
接头的型式和基本尺寸，应符合图1～3的规定。国家医药管理局1985-11-06发布1986-01-01实施
ZBC32001-85
17.8±0.09
14±0.055
15.5±0.09
16.7*6.11

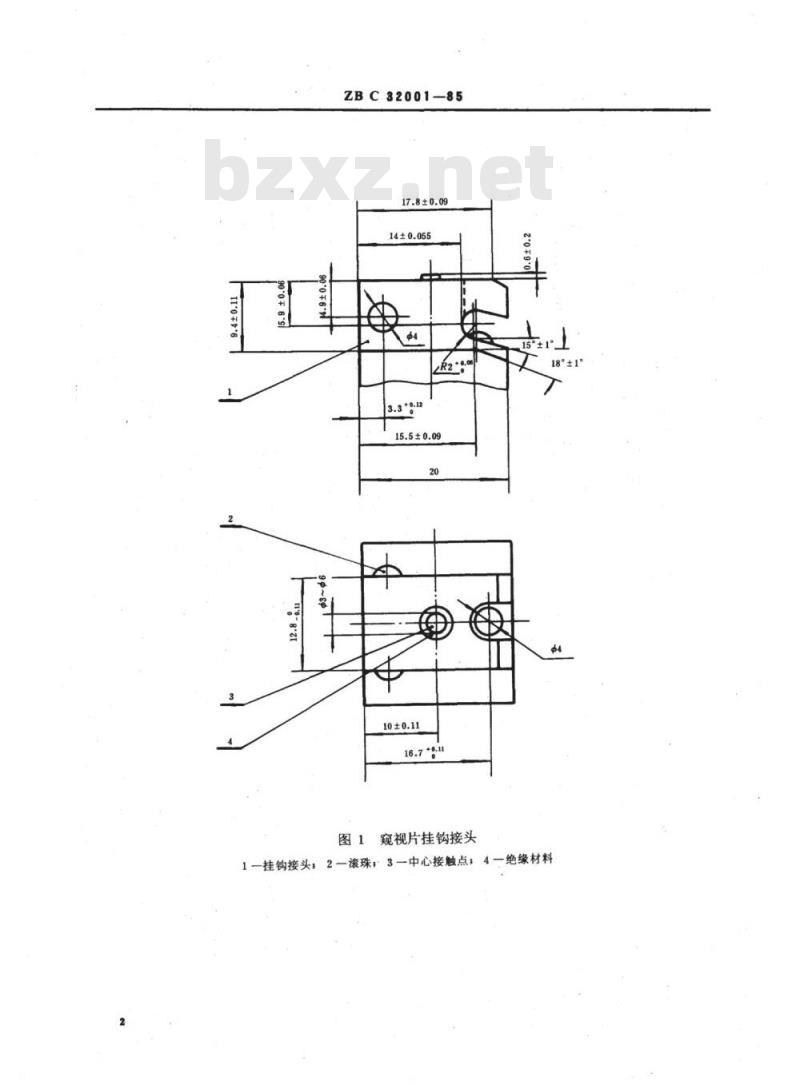

图1窥视片挂钩接头
18°±1
1一挂钩接头，2—滚珠；3—中心接触点；4一绝缘材料1'0+1
ZBC32001-85
17.8±0.09
14±0.055
15.5±0.09
16.7-0.11

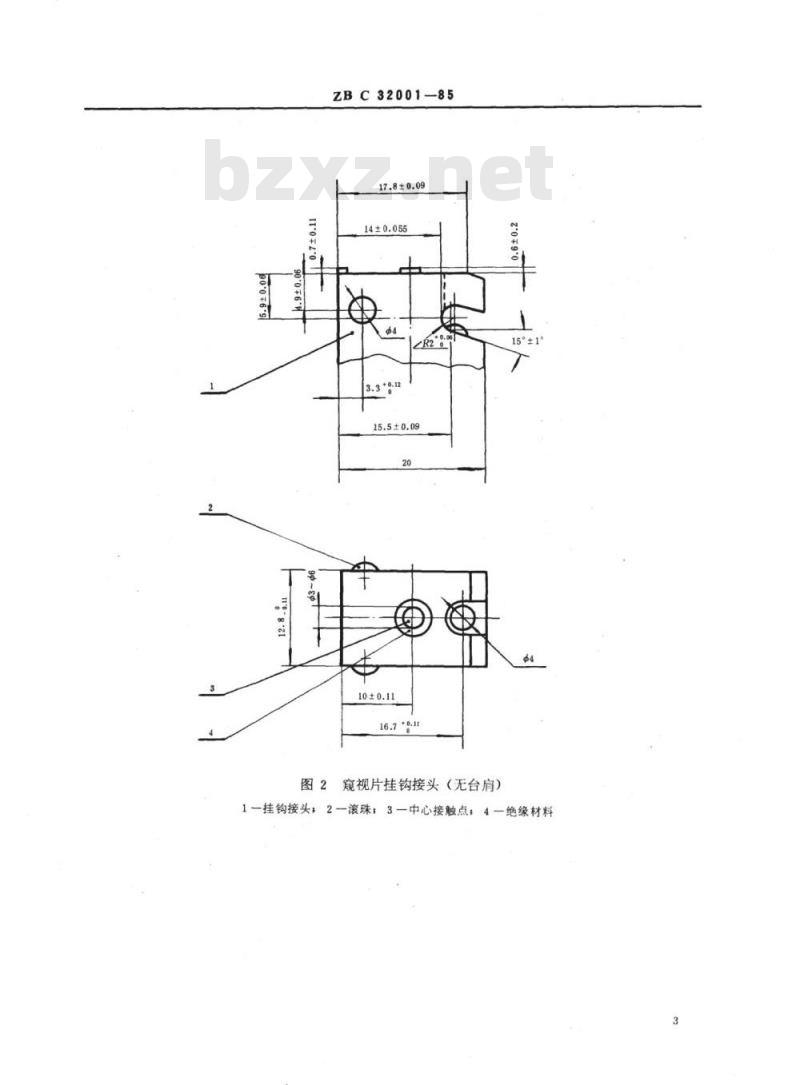

窥视片挂钩接头（无台肩）
15°±1
1一挂钩接头，2一滚珠；3一中心接触点；4一绝缘材料9-66
ZBC32001-85
图3手柄挂钩接头
1一挂钩，2一铰链；3一中心接触点；4一绝缘材料2技术要求
ZBC32001—85
2.1接头应符合本标准的要求，并按规定程序所批准的图样及文件制造。2.2中心接触部分必须用导电性高的金属材料制成，以确保手柄和灯泡之间电路的低电阻值。2.3窥视片接头上的三粒滚珠下应装压簧，并有良好弹力，其中至少有一粒滚珠必须构成接地回路。
2.4窥视片接头上的中心接触点为扁平或圆凸形，其连接应牢固，不得松动。2.5持手柄接头上的中心接触点下应装压簧，并有良好弹力。接触点直径为3~4mm，绝缘材料的直径至少为7mm。
2.6持手柄接头上的铰链销、滚珠槽与窥视片接头相配合时，必须构成良好的接地回路。附加说明：
本标准由全国医用器械及材料标准化技术委员会提出，由上海医疗器械研究所归口。本标准由上海手术器械六厂负责起草。本标准主要起草人华德明。
本标准代替WS2-67—73《麻醉咽喉镜》和WS2—185—74《新生儿喉镜》的连接部分。
