【TB铁路运输标准】 JY型车辆减速器重力式系列

中华人民共和国铁道行业标准
TB/T2469-93
T·JY型车辆减速器重力式系列
1993—12—18发布
1994一07一01实施
中华人民共和国铁道部发布

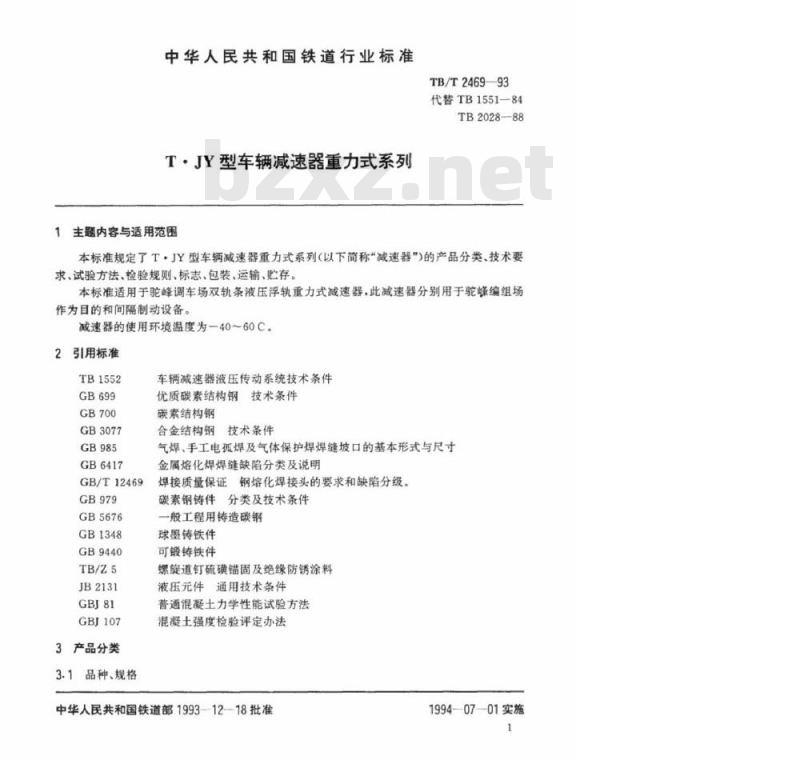

中华人民共和国铁道行业标准
T·JY型车辆减速器重力式系列
1主题内容与适用范围
TB/T246993
代替TB1551-84
TB2028—88
本标准规定了T·JY型车辆减速器重力式系列（以下简称“减速器”）的产品分类、技术要求、试验方法、检验规则、标志、包装、运辅、贮存。本标准适用于驼峰调车场双轨条波压浮轨重力式减速器·此减速器分别用于驼峰编组场作为自的和间隔制动设备。
减速器的使用环境温度为一40～60C。引用标准
TB1552
GB3077
GB6417
GB/T12469
GB5676
GB1348
GB9440
JB2131
GBJ107
3产品分类
3.1品种、规格
车辆减速器液压传动系统技术条件优质碳素结构钢技术条件
碳素结构钢
合金结构钢技术条件
气焊、手工电孤焊及气体保护焊焊缝坡口的基本形式与尺寸金属熔化焊焊缝缺陷分类及说明焊接质量保证钢熔化焊接头的要求和缺陷分级碳素钢铸件分类及技术条件
一般工程用铸造碳钢
球墨铸铁件
可锻铸铁件
螺旋道钉硫磺锚固及绝缘防锈涂料液压元件通用技术条件
普通混凝土力学性能试验方法
混凝土强度检验评定办法
中华人民共和国铁道部1993--1218批准1994—07-01实施
TB/T246993

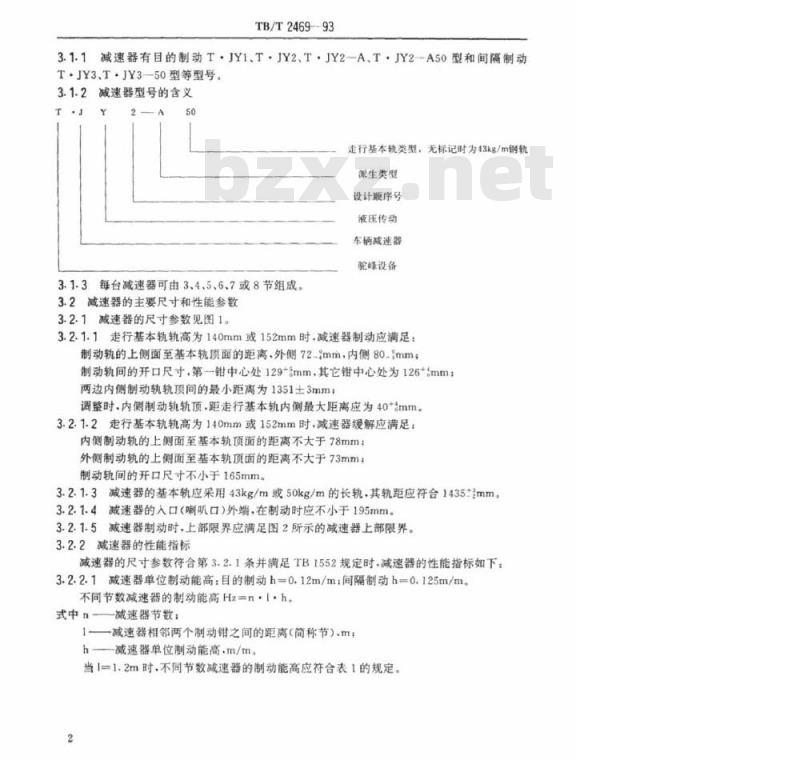

3.1.1减速器有目的制动T·JY1、T，JY2、T·JY2—A、T·JY2-A50型和间隔制动T·JY3、T：JY3--50型等型号。3.1.2减速器型号的含义
走行基本轨类型，无标记时为43kg/m钢轨源生类型
设计顺序号
液压传动
车辆减速器
驼蜂设备
3.1.3每台减速器可由3、4.5.6.7或8节组成。3.2减速器的主要尺寸和性能参数3.2.1减速器的尺寸参数见图1。3.2.1.1走行基本轨轨高为140mm或152mm时.减速器制动应满足：制动轨的上侧面至基本轨顶面的距离，外侧72mm内侧80-mm制动轨间的开口尺寸，第一钳中心处129+mm.其它钳中心处为126*mm：两边内侧制动轨轨顶间的最小距离为1351士3mm；调整时内侧制动轨轨顶·距走行基本轨内侧最大距离应为40+imm。3.2.1.2走行基本轨轨高为140mm或152mm时.减速器缓解应满足：内侧制动轨的上侧面至基本轨顶面的距离不大于78mm：外侧制动轨的上侧面至基本轨顶面的距离不大于73mm制动轨间的开口尺寸不小于165mm3.2.1.3减速器的基本轨应采用43kg/m或50kg/m的长轨其轨距应符合1435mm。3.2.1.4减速器的入口（喇叭口）外端，在制动时应不小于195mm。3.2.1.5减速器制动时，上部限界应满足图2所示的减速器上部限界。3.2.2减速器的性能指标
减速器的尺寸参数符合第3.2.1条并满足TB1552规定时.减速器的性能指标如下：3.2.2.1减速器单位制动能高：目的制动h=0.12m/m：间隔制动h=0.125m/m。不同节数减速器的制动能高Hz=n·I·h式中n减速器节数：
【一减速器相邻两个制动钳之间的距离（简称节），m：h——减速器单位制动能高.m/m。当1=1.2m时，不同节数减速器的制动能高应符合表1的规定。2
1435*2
小离1351二3

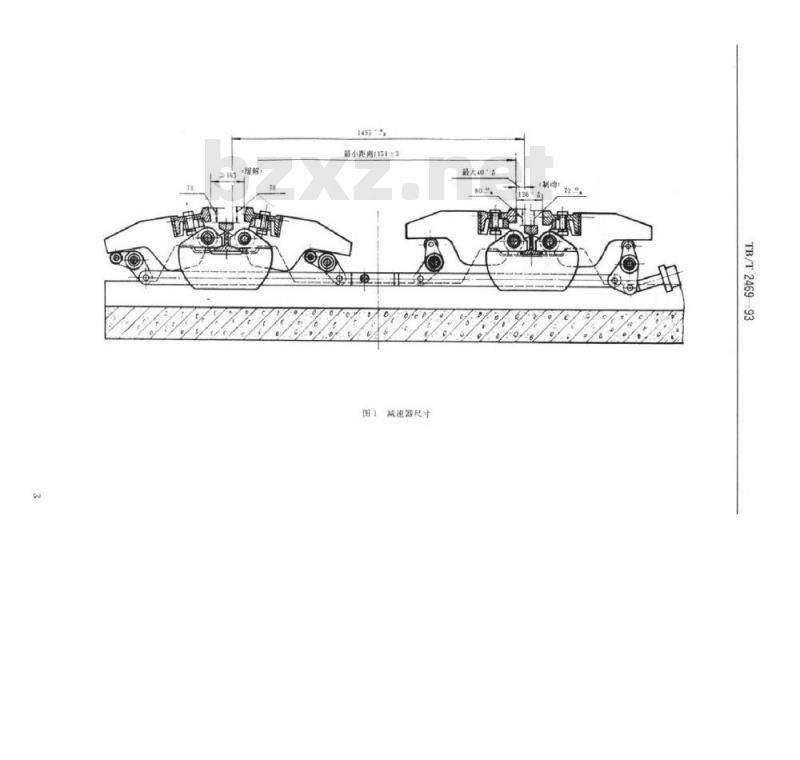

图1减建器尺寸
最大40
TB/T2469-93
减速器节数n
有效制动长度m
TB/T2469--93
减速器上部限界
目的制动
减速器的动作时间应符合表2的规定。表2
减速器类型
目的制动
间隔制动
全制动时间taz
制动能高H
全慢解时间tQ
减速器制动时，车辆入口速度应不大于7m/s。技术要求
间隔制动
缓解时间t
0.35±0.1
0.40±0.1
减速器应符合本标准的规定，并按照经规定程序批准的图样和技术文件制造4.2减速器零件使用的钢材应符合GB699、GB700和GB3077的规定其它材料应符合有关标准的规定。
4.3减速器的标准件和外购件应符合有关标准的规定焊接接头形式、尺寸应符合GB985的规定：焊缝外部缺陷应符合GB6417、GB/T124694.4
TB/T246993
规定的允许范围。钢轨承座焊接后应进行消除内应力处理。4.5减速器的铸件应符合GB979.GB5676.GB1348和GB9440的有关规定，铸件不应有裂纹、疏松和其它影响强度及工作性能的缺陷。铸件应进行消除内应力处理，4.6同一种减速器的同一种零、部件应能互换4.7减速器的制动轨和制动钳应密贴。减速器的制动钳和钢轨承座间不应有卡阻现象，每侧制动部分应能灵活横向运动，横向摆动量应不小于15mm。减速器组装时，各运动摩摄面均应涂润滑脂4.8减速器采用钢筋混凝土轨枕板或利用轨枕板浇灌成整体道床。4.8.1减速器轨枕板混凝土设计强度等级应为C45，其整体道床混凝土设计强度等级应为C30。
4.8.2轨枕板应采用金属模型浇灌。各部分尺寸及允差应符合设计图样的要求。4.8.3减速器轨枕板上的安装螺栓全部采用螺纹道钉，螺纹道钉采用硫磺错固。硫磺锚固及绝缘防锈涂料应按TB/Z5的要求进行4.8.3.1错固后螺纹道钉应涂润滑脂·周围应清理，有缩孔应填补·其抗力应不小于50kN螺纹道钉间距尺寸允差为士1.5mm，4.8.3.2螺纹道钉锚固后，安装钢轨的8个螺纹道钉中，两侧任意两个之间的绝缘电阻在正常的试验大气条件下，应不小于5Mn；在水淋条件下，应不小于16kQ4.8.4轨枕板不得有肉眼可见明显裂纹，上部圆角、倒楼、承力挡肩不得断裂掉块。4.9减速器两基本轨间的绝缘电阻应不小于500。4.10减速器的工作油缸应满足JB2131的有关规定，同时应满足：4.10.1额定工作压力为8MPa
无负荷时最低启动压力应不大于0.5MPa。4.10.2
活塞杆在规定的行程范围内，各结合面处不应有外渗滑·活塞杆处外渗漏不能成滴。4.10.4
在额定压力下，油缸内部漏泄量在5min内应不超过2.0mL。在1.5倍额定压力下，不得有外部渗漏和零件损坏。工作油缸的全行程，应符合设计图样要求。4.10.7耐久性：活塞往复运动累计行程不小于300km。300km行程后.除密封件外，其它零件应无明显破损和不正常磨损。4.11减速器的主要零部件（制动钳、钢轨承座、制动轨、曲拐、曲拐支座、钢轨固定座、连杆、油缸及管路等的外露非活动部分应涂耐酸碱的环氧类底漾和面漆，面漆为黑色4.12在正常维修条件下，减速器应能可靠工作1×10°次。5试验方法
5.1减速器制动能高的测试
5.1.1分别测出车辆进入减速器的入口速度和经全制动后的出口速度，按公式（1）、（2）计算制动能高H,和单位制动能高h：
式中H,减速器的制动能高.m
TB/T246993bZxz.net
V，一车辆进人减速器的入口速度，m/sVe一车离开减速器的出口速度.m/sg一一考虑车辆转动部分转动惯量影响的重力加速度，一般取g=9.5m/s；H，减速器测试区段线路的高差，由现场实测，m：H—一被测车辆阻力换算成的能高，m；h一减速器单位长度制动能高，m/mL一减速器有效制动长度，m：
用本方法测试时，车辆应通过全制动状态的减速器，中途缓解或车辆进入后再制动者无效。
5.1.2测出单台减速器对单个车制动时的减速度a.按公式（3）、（4)分别计算单位长度制动能高h和制动能高H：
H-h·L
式中：a单一一单台减速器对单个车制动时的减速度，m/s。(3）
5.1.3测试的有效数据应不少于30个，计算出平均值、标准偏差和小于标准值钩数所占的百分比。允许有少于10%的钩数低于第3.2.2.1条规定的数值（主要发生在薄、大、油轮车）。5.2减速器动作时间的测试
将车辆通过减速器的制动命令、缓解命令、制动表示、缓解表示和车辆速度波形记录下来。由记录波形（图3)即可读出全制动时间toz、全缓解时间toH和缓解时间tn：全制动时间一减速器从接到制动命令开始至有制动表示的时间：全缓解时间一一减速器从接到缓解命令并始至有缓解表示的时间：缓解时间一一减速器从接到缓解命令开始至车辆速度曲线由减速到不减速的拐点的一段时间。
减速器动作时间的有效数据应不少于30个。5.3轨枕板的试验
5.3.1螺纹道钉抗拔力利用拔力装置，将螺纹道钉拔出，抗拔出应符合第4.8.3:1条的规定。
5.3.2绝缘电阻测量安装钢轨的8个螺纹道钉中.两侧任意两个之间的绝缘电阻，在正常的试验大气条件下，用500V兆欧表测试：在水淋条件下，用万用表测试·其阻值应符合第4.8.3.2条的规定。
5.3.3混凝土抗压强度
5.3-3.1混凝土抗压强度应按GBJ81中立方体抗压强度试验方法的规定进行·试件混凝士应与轨枕板相同条件成型和养护，28d（天）抗压强度试件应在脱模后进行标准养护。5.3.3.2混凝土28d（天）的抗压强度应符合设计要求，检验评定方法应按GBJ107的规定。6
5.4工作油缸的试验
TB/T2469—93
图3减速器动作时间的谢试记求波形时标s
5.4.1最低启动压力在无负荷情况下调节溢流阀.使压力升高，通过压力表测量被试油缸活塞启动时的压力值。
5.4.2内泄漏将被试油缸的活塞分别固定在行程的两端·在额定压力下测量内泄漏量，在5min内应不超过2.OmL或在额定压力下测量活寒塞的移动距离，在5min内移动距离应不大于0.5mm。试验时.采用32号机械油，油温50±5C5.4.3外渗漏在试验内泄漏后，在额定负荷下，被试油缸作全行程往复动作10m以上，检查活塞杆密封处的渗油不能成滴。5.4.4耐压试验将被试油缸的活塞分别固定在行程的两端，加压力至1.5倍的额定压力值.保压2min，应符合第4.10.5条的规定。5.4.5全行程试验将被试油缸活塞分别停于行程两端位置·测量全行程长度，应符合第4.10.6条的规定。
5.4.6耐久性
在活塞杆的轴向加相当油缸最大理论输出力的50%的阻力负载，从油缸的无活塞杆端及有活塞杆端交替加入最大工作压力·用单向节流阅调节油量，使活塞平均速度达100mm/s，活塞沿全行程作往复运动.其累计长度达到300km之后，再进行第5.4.1~5.4.4条的试验应符合第4.10.1～4.10.6条的规定，耐久性试验后，拆开检查零件是否有明显的破损和不正常磨损。并应符合第4.10.7条的规定。
6检验规则
6.1减速器零部件应由制造厂的技术检查部门检验合格后方能出厂·并需附产品合格证。7
TB/T246993
6.2减速器的主要零部件应按本标准第4.1~4.8条的规定对质量和外观进行检验。6-3出厂试验
6.3.1减速器出厂前，每批应抽样试装，组装后应作5次以上的动作试验，组装后的装配尺寸应按本标准第3.2.1条的要求进行检验·如不合格·必须全部进行检验。6.3.2轨枕板及整体道床应按本标准第4.8条的要求和第5.3条的试验项目和方法进行检验。
6.3.2.1螺纹道钉的抗拔力，锚固后每10块应抽检2个，如有1个不合格，应加倍试验，复检仍有1个不合格，应全部进行检验。6.3.2.2绝缘电阻应按第5.3.2条的试验方法和规定进行检验，凡不符合规定的，应重新铺固。
6.3.3每台工作油缸均应按本标准第4.10.1~4.10.6条的要求和第5.4.1～5.4.5条的试验项目和方法进行检验并应附产品合格证。6.4型式试验
6.4.1凡属下列情况之一者.都应进行型式试验a.新试制的或转厂生产试制的减速器定型鉴定；b，正式生产后，如结构、材料，工艺有较大改变，可能影响产品性能时；c.产品停产超过3年，恢复生产时d.国家质量监督机构提出进行试验的要求时。6.4.2型式试验按本标准的全部要求进行。7标志、包装、运输、贮存
7.1每台减速器应在明显的位置装有标牌，标明：a.制造厂名称；
b.减速器型号和名称；
c，技术规格（单位制动能高和额定工作压力）：d.出厂编号：
e.出厂年月，
7.2减速器内、外制动钳应铸出制造工厂代号和制造年月，制动轨、工作油缸应标注制造工厂代号。
7.3减速器各运动摩擦面、配合面、易锈零件在出厂前应涂润滑脂。7.4减速器无需整台包装，但工作油缸、轴类、标准件应分别装箱。曲拐、连杆及其相连的零件应按要求装配好：内、外制动钳，钢轨承座等通过制动轴组装成制动钳组件。7.5工作油缸包装时应加适量润滑油，并将进出油口用螺帽堵住·活塞杆应推入缸内并固定之。油缸的包装应坚固耐振。
7.6减速器的零、部件和工作油缸等应放在库房或有遮盖的场所·发货时应作防锈检查，应保证发货后在用户正常保管情况下，6个月无锈蚀。7.7减速器出厂应附下列文件：
a，产品合格证，写明：产品名称、出厂编号、额定工作压力和试验压力、出厂年月、制造厂名、检查印鉴：
b.装箱单
c.使用说明书。
附加说明：
TB/T2469—93
本标准由中国铁路通信信号总公司西安器材研究所提出并归口。本标准由铁道部科学研究院通信信号研究所负责起草。本标准主要起草人李岱峰、郭祥熹。9
