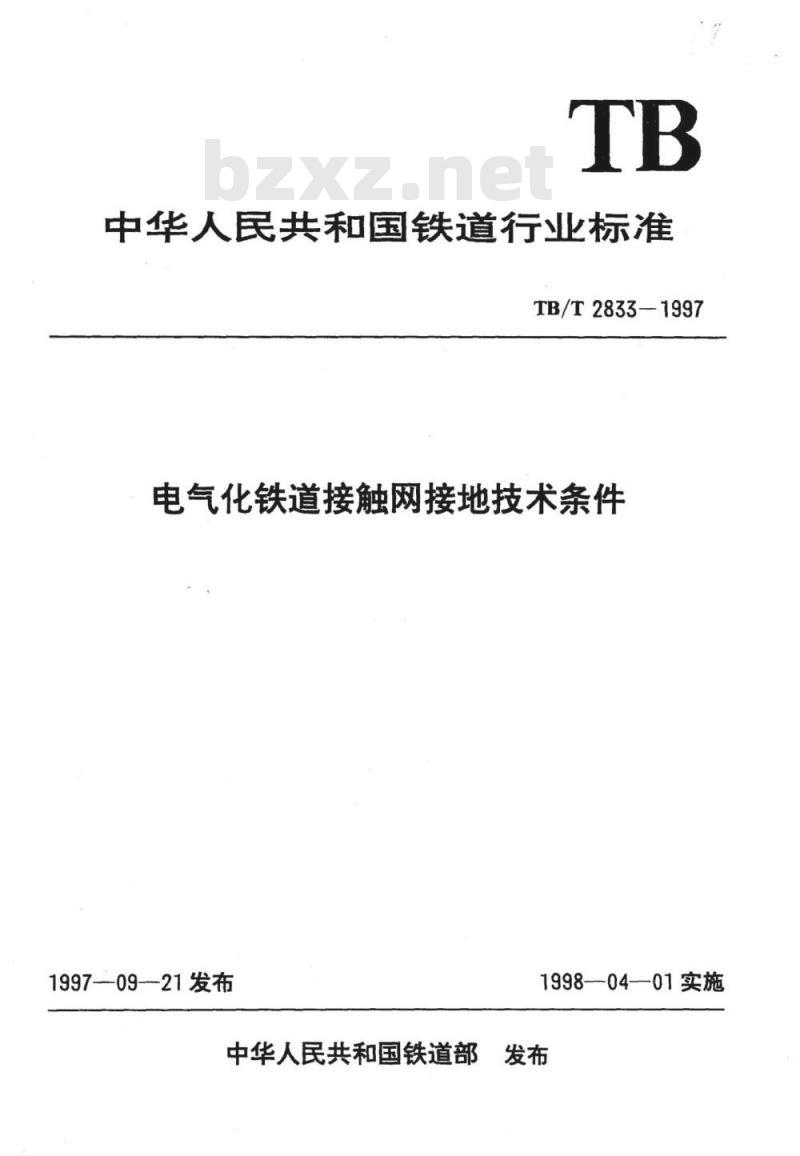

中华人民共和国铁道行业标准
TB/T2833-1997
电气化铁道接触网接地技术条件1997—0921发布
1998—04—01实施
中华人民共和国铁道部发布
中华人民共和国铁道行业标准

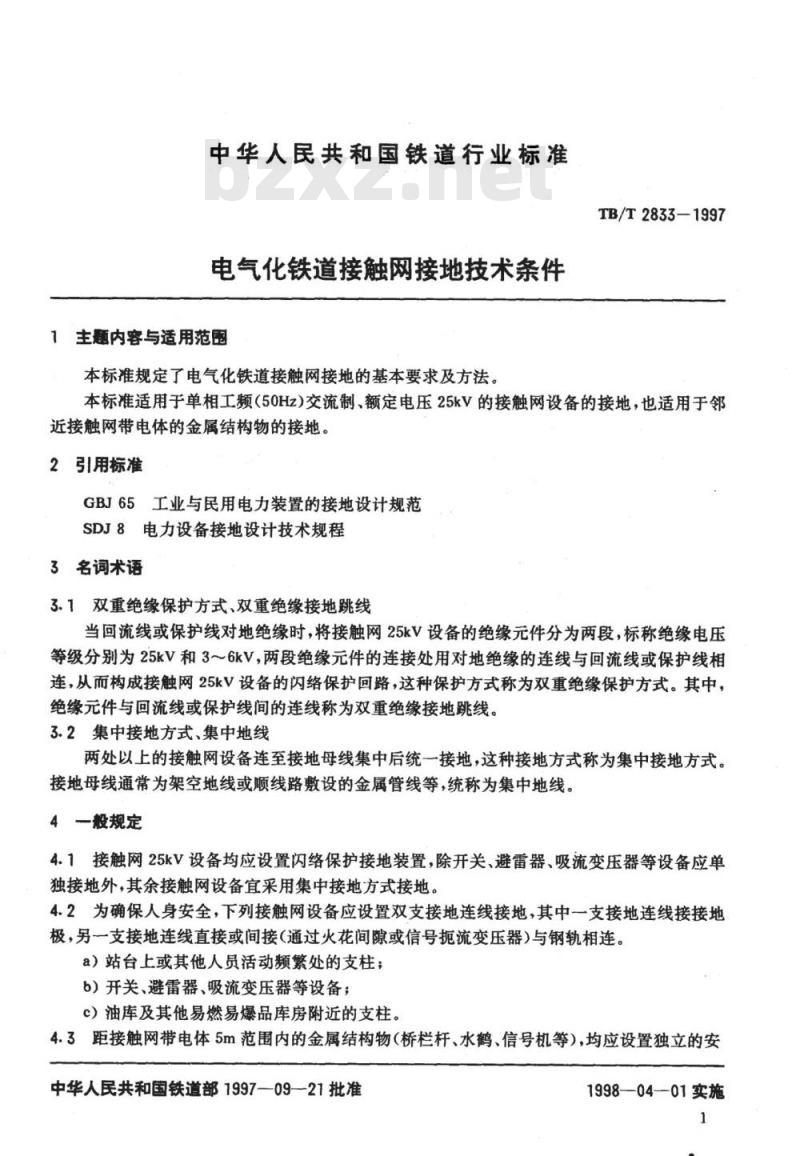

电气化铁道接触网接地技术条件1主题内容与适用范围
本标准规定了电气化铁道接触网接地的基本要求及方法。TB/T2833—1997
本标准适用于单相工频（50Hz）交流制、额定电压25kV的接触网设备的接地，也适用于邻近接触网带电体的金属结构物的接地。2引用标准
GBJ65工业与民用电力装置的接地设计规范SDJ8电力设备接地设计技术规程3名词术语
3.1双重绝缘保护方式、双重绝缘接地跳线当回流线或保护线对地绝缘时，将接触网25kV设备的绝缘元件分为两段，标称绝缘电压等级分别为25kV和3～6kV，两段绝缘元件的连接处用对地绝缘的连线与回流线或保护线相连，从而构成接触网25kV设备的闪络保护回路，这种保护方式称为双重绝缘保护方式。其中，绝缘元件与回流线或保护线间的连线称为双重绝缘接地跳线。3.2集中接地方式、集中地线www.bzxz.net
两处以上的接触网设备连至接地母线集中后统一接地，这种接地方式称为集中接地方式。接地母线通常为架空地线或顺线路敷设的金属管线等，统称为集中地线。4一般规定
4.1接触网25kV设备均应设置闪络保护接地装置，除开关、避雷器、吸流变压器等设备应单独接地外，其余接触网设备宜采用集中接地方式接地。4.2为确保人身安全，下列接触网设备应设置双支接地连线接地，其中一支接地连线接接地极，另一支接地连线直接或间接（通过火花间隙或信号流变压器）与钢轨相连。a）站台上或其他人员活动频繁处的支柱；b）开关、避雷器、吸流变压器等设备；c）油库及其他易燃易爆品库房附近的支柱。4.3距接触网带电体5m范围内的金属结构物（桥栏杆、水鹤、信号机等），均应设置独立的安中华人民共和国铁道部1997—09—-21批准1998—04—01实施
全保护接地装置。
TB/T2833-1997

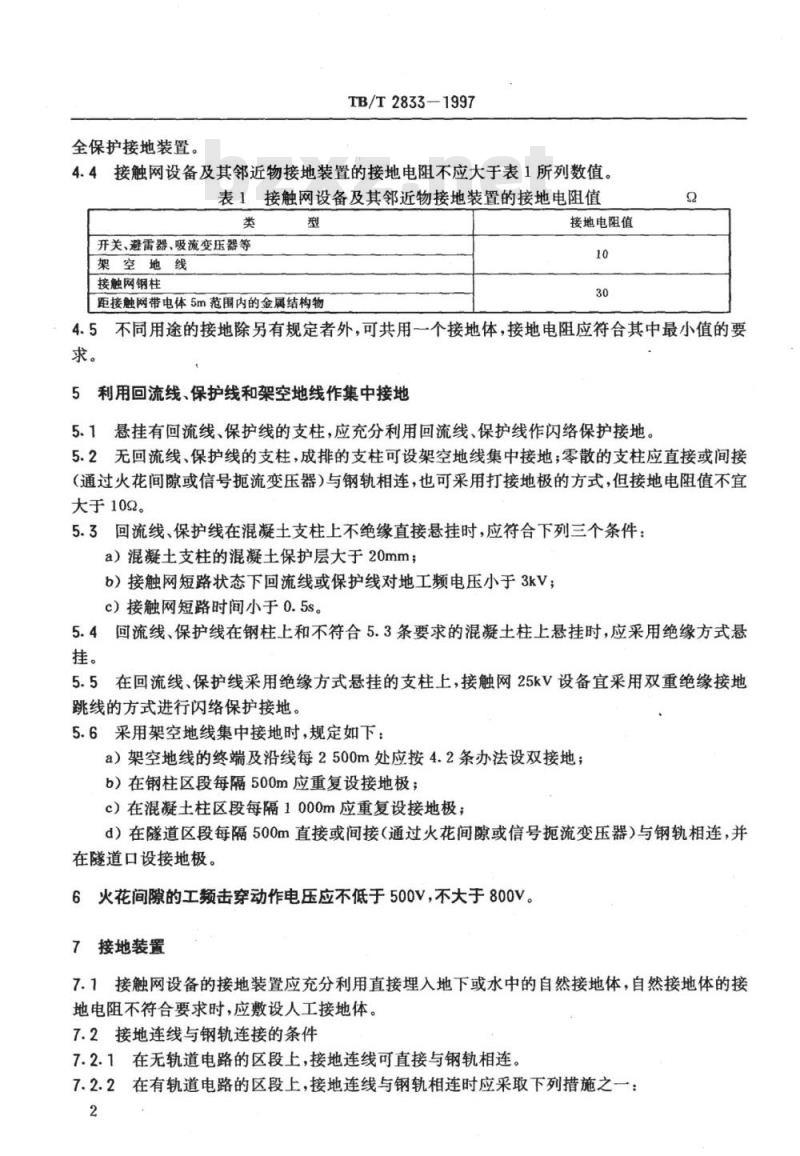

4.4接触网设备及其邻近物接地装置的接地电阻不应大于表1所列数值。表1接触网设备及其邻近物接地装置的接地电阻值类
开关、避雷器、吸流变压器等
架空地线
接触网钢柱
距接触网带电体5m范围内的金属结构物接地电阻值
4.5不同用途的接地除另有规定者外，可共用一个接地体，接地电阻应符合其中最小值的要求。
5利用回流线、保护线和架空地线作集中接地5.1悬挂有回流线、保护线的支柱，应充分利用回流线、保护线作闪络保护接地。5.2无回流线、保护线的支柱，成排的支柱可设架空地线集中接地；零散的支柱应直接或间接（通过火花间隙或信号扼流变压器）与钢轨相连，也可采用打接地极的方式，但接地电阻值不宜大于109。
5.3回流线、保护线在混凝土支柱上不绝缘直接悬挂时，应符合下列三个条件：a）混凝土支柱的混凝土保护层大于20mm；b）接触网短路状态下回流线或保护线对地工频电压小于3kV；c）接触网短路时间小于0.5s。
5.4回流线、保护线在钢柱上和不符合5.3条要求的混凝土柱上悬挂时，应采用绝缘方式悬挂。
5.5在回流线、保护线采用绝缘方式悬挂的支柱上，接触网25kV设备宜采用双重绝缘接地跳线的方式进行闪络保护接地。5.6采用架空地线集中接地时，规定如下：a）架空地线的终端及沿线每2500m处应按4.2条办法设双接地；b）在钢柱区段每隔500m应重复设接地极；c）在混凝土柱区段每隔1000m应重复设接地极；d）在隧道区段每隔500m直接或间接（通过火花间隙或信号流变压器）与钢轨相连，并在隧道口设接地极。
6火花间隙的工频击穿动作电压应不低于500V，不大于800V。7接地装置
7.1接触网设备的接地装置应充分利用直接埋入地下或水中的自然接地体，自然接地体的接地电阻不符合要求时，应敷设人工接地体。7.2接地连线与钢轨连接的条件
7.2.1在无轨道电路的区段上，接地连线可直接与钢轨相连。7.2.2在有轨道电路的区段上，接地连线与钢轨相连时应采取下列措施之一：2
TB/T2833-1997
a）接地连线应经过火花间隙与钢轨相连。火花间隙与钢轨相连的一极及相关的接地连线应加绝缘护套对地绝缘；
b）接地连线接信号扼流变压器中心端子。7.3接地体和接地连线一般采用钢质的，在地下不得利用裸铝导体作为接地体或接地连线。接地装置的导体截面应符合热稳定的要求，并应考虑腐蚀的影响，但不应小于表2所列规格。

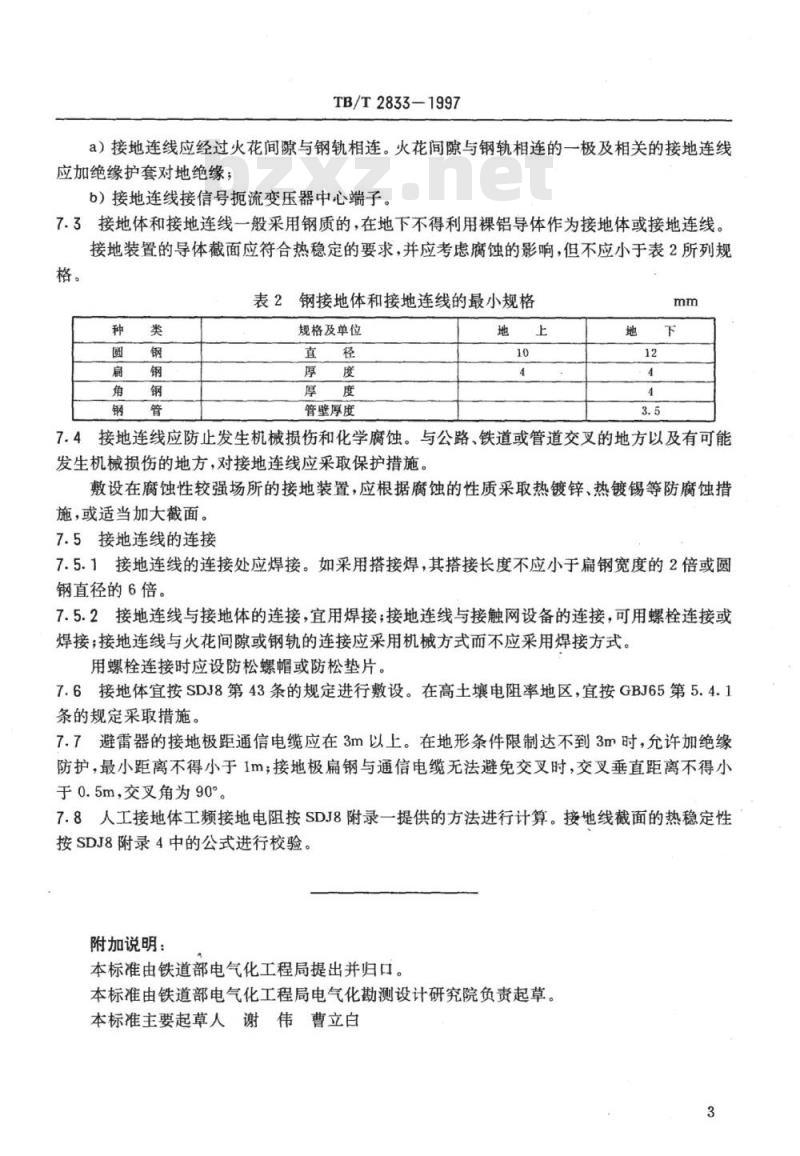

表2钢接地体和接地连线的最小规格种类
规格及单位
管壁厚度
7.4接地连线应防止发生机械损伤和化学腐蚀。与公路、铁道或管道交叉的地方以及有可能发生机械损伤的地方，对接地连线应采取保护措施。敷设在腐蚀性较强场所的接地装置，应根据腐蚀的性质采取热镀锌、热镀锡等防腐蚀措施，或适当加大截面。
7.5接地连线的连接
7.5.1接地连线的连接处应焊接。如采用搭接焊，其搭接长度不应小于扁钢宽度的2倍或圆钢直径的6倍。
7.5.2接地连线与接地体的连接，宜用焊接；接地连线与接触网设备的连接，可用螺栓连接或焊接；接地连线与火花间隙或钢轨的连接应采用机械方式而不应采用焊接方式。用螺栓连接时应设防松螺帽或防松垫片。7.6接地体宜按SDJ8第43条的规定进行敷设。在高土壤电阻率地区，宜按GBJ65第5.4.1条的规定采取措施。
7.7避雷器的接地极距通信电缆应在3m以上。在地形条件限制达不到3m时，允许加绝缘防护，最小距离不得小于1m；接地极扁钢与通信电缆无法避免交叉时，交叉垂直距离不得小于0.5m，交叉角为90%
7.8人工接地体工频接地电阻按SDJ8附录一提供的方法进行计算。接地线截面的热稳定性按SDJ8附录4中的公式进行校验。附加说明：
本标准由铁道部电气化工程局提出并归口。本标准由铁道部电气化工程局电气化勘测设计研究院负责起草。本标准主要起草人谢伟曹立白
T2833—1997
