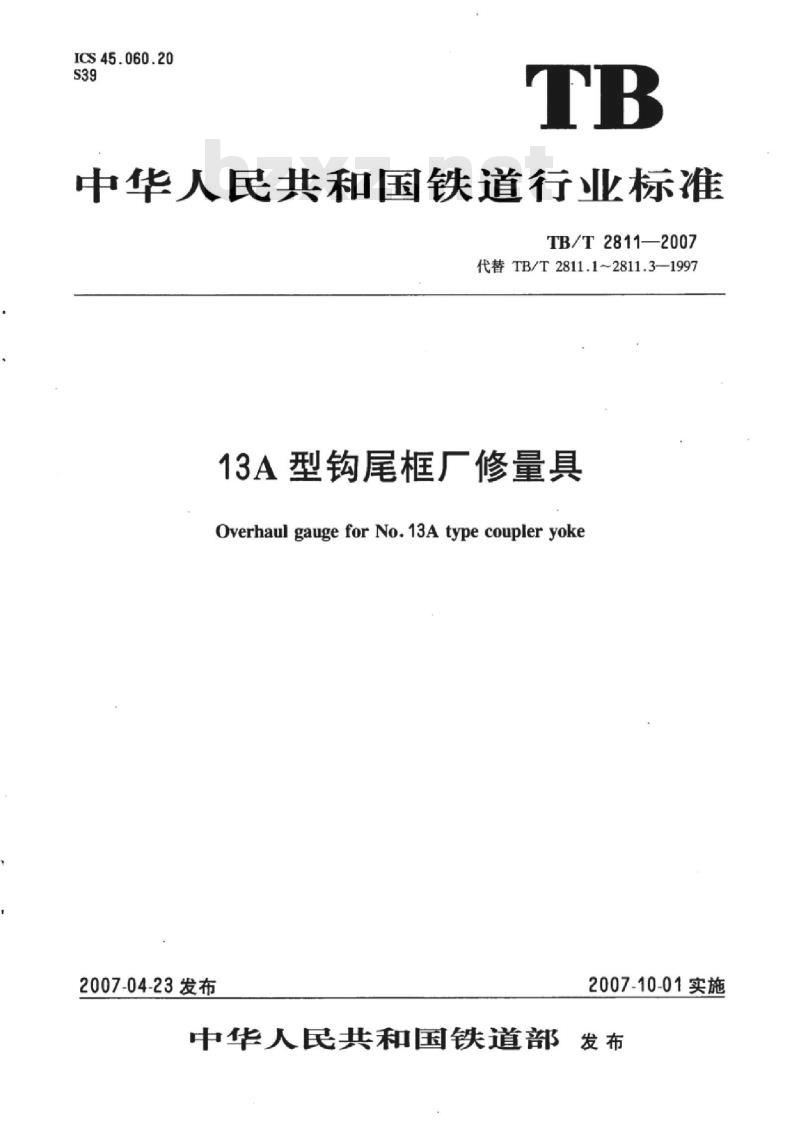

ICS45.060.20
中华人民共和国铁道行业标准
TB/T2811—2007
代替TB/T2811.12811.3-1997
13A型钩尾框厂修量具
Overhaul gauge for No.13A type coupler yoke2007-04-23发布
2007-10-01实施
中华人民共和国铁道部发布

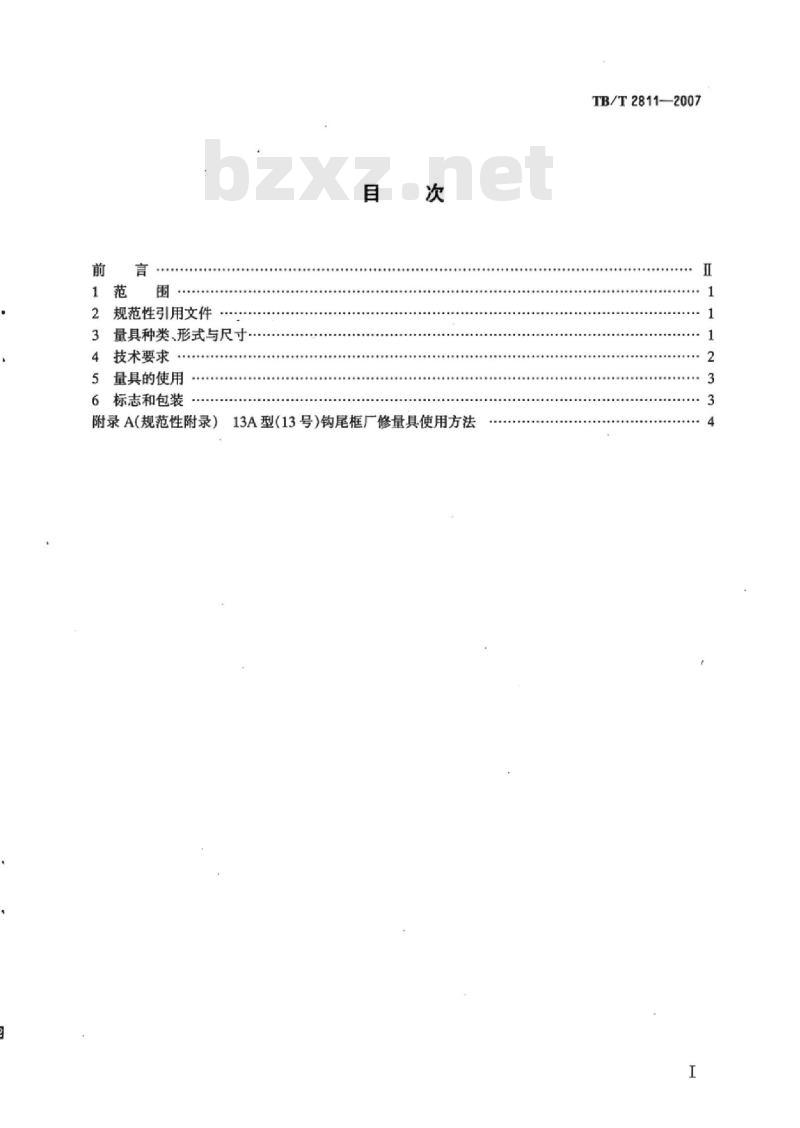

规范性引用文件
3量具种类、形式与尺寸
技术要求
量具的使用
标志和包装
附录A(规范性附录)
13A型（13号）钩尾框厂修量具使用方法TB/T2811-2007
TB/T2811—2007

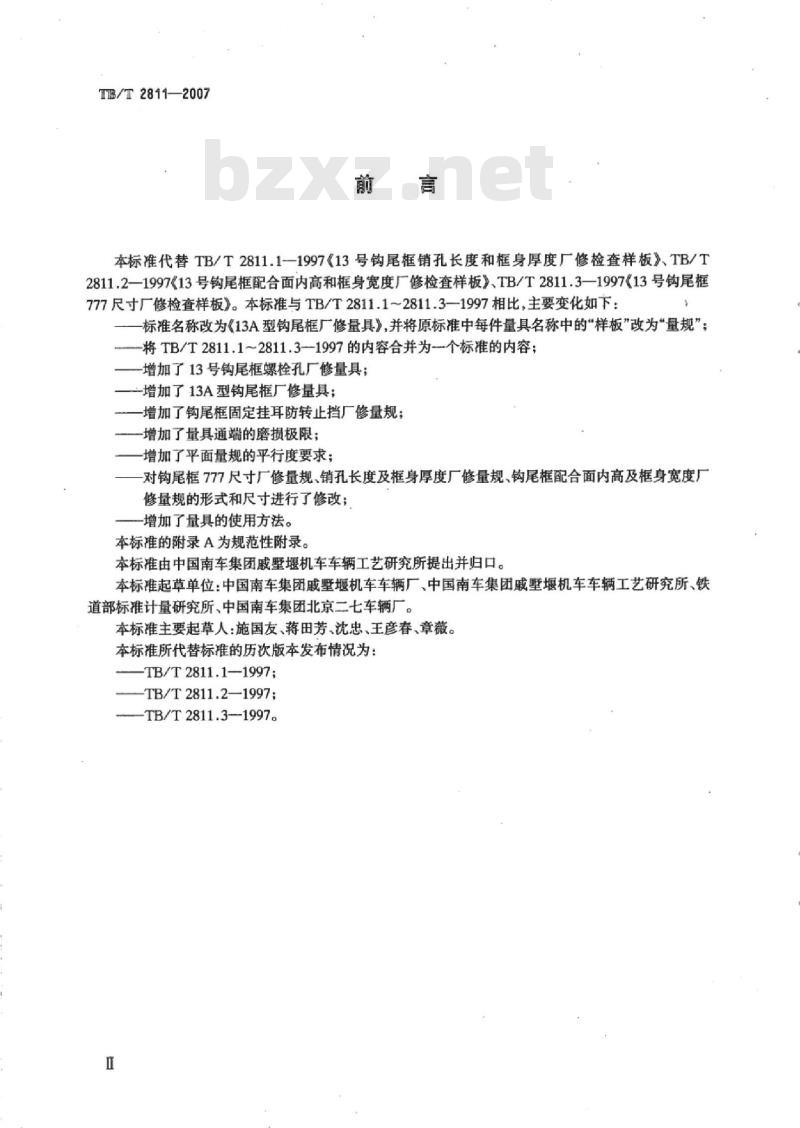

本标准代替TB/T2811.1—1997《13号钩尾框销孔长度和框身厚度厂修检查样板》、TB/T2811.2—1997(13号钩尾框配合面内高和框身宽度厂修检查样板》、TB/T2811.3—1997《13号钩尾框777尺寸厂修检查样板》。本标准与TB/T2811.1～2811.3—1997相比，主要变化如下：标准名称改为《13A型钩尾框厂修量具》，并将原标准中每件量具名称中的“样板”改为“量规”：将TB/T2811.1～2811.3—1997的内容合并为—个标准的内容：-增加了13号钩尾框螺栓孔厂修量具；-增加了13A型钩尾框厂修量具；增加了钩尾框固定挂耳防转止挡厂修量规；-增加了量具通端的磨损极限；
增加了平面量规的平行度要求；对钩尾框777尺寸厂修量规、销孔长度及框身厚度厂修量规、钩尾框配合面内高及框身宽度厂修量规的形式和尺寸进行了修改；-增加了量具的使用方法。
本标准的附录A为规范性附录。
本标准由中国南车集团戚墅堰机车车辆工艺研究所提出并归口。本标准起草单位：中国南车集团戚墅堰机车车辆厂、中国南车集团戚墅堰机车车辆工艺研究所、铁道部标准计量研究所、中国南车集团北京二七车辆厂。本标准主要起草人：施国友、蒋田芳、沈忠、王彦春、章薇。本标准所代替标准的历次版本发布情况为：TB/T2811.1-1997;
TB/T2811.2—1997;
TB/T2811.3—1997。
13A型钩尾框厂修量具
TB/T2811—2007

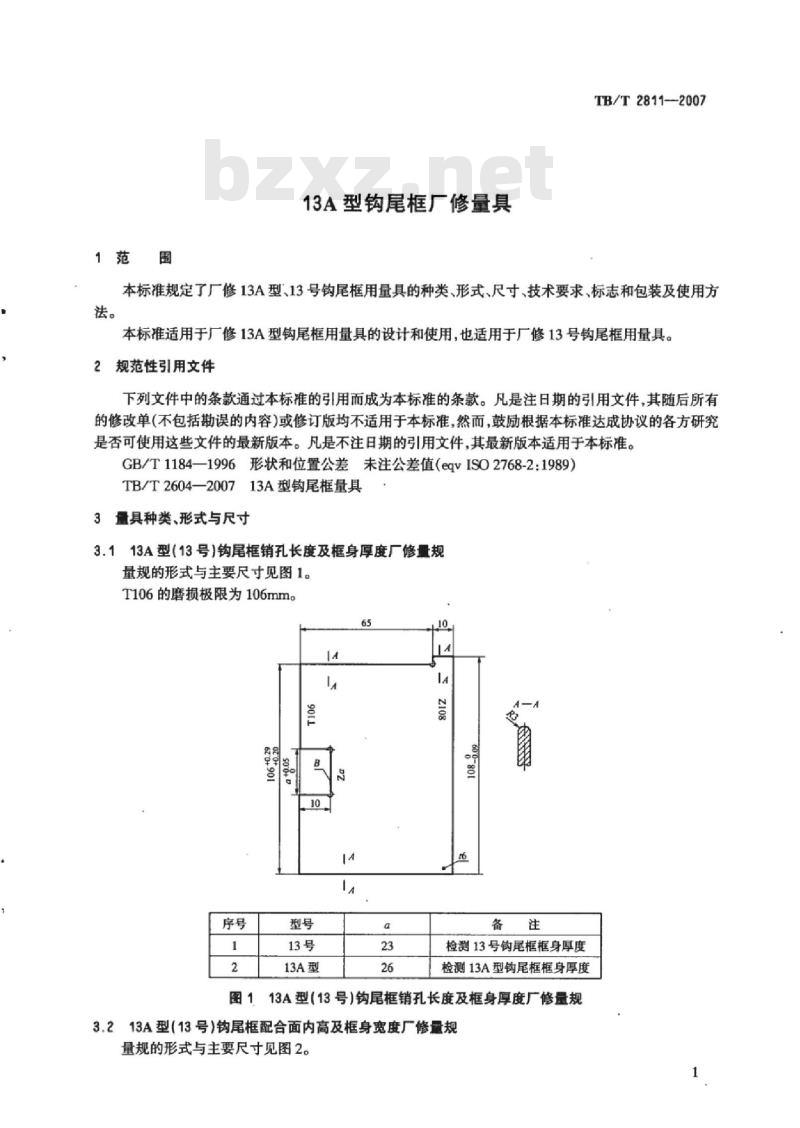

本标准规定了厂修13A型、13号钩尾框用量具的种类、形式、尺寸、技术要求、标志和包装及使用方法。
本标准适用于厂修13A型钩尾框用量具的设计和使用，也适用于厂修13号钩尾框用量具。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1184—1996形状和位置公差未注公差值（eqvISO2768-2：1989）TB/T2604—200713A型钩尾框量具3量具种类、形式与尺寸
3.113A型（13号）钩尾框销孔长度及框身厚度厂修量规量规的形式与主要尺寸见图1。
T106的磨损极限为106mm。
13A型
检测13号钩尾框框身厚度
检测13A型钩尾框框身厚度
图113A型（13号）钩尾框销孔长度及框身厚度厂修量规3.213A型（13号）钩尾框配合面内高及框身宽度厂修量规量规的形式与主要尺寸见图2。
TB/T2811—2007

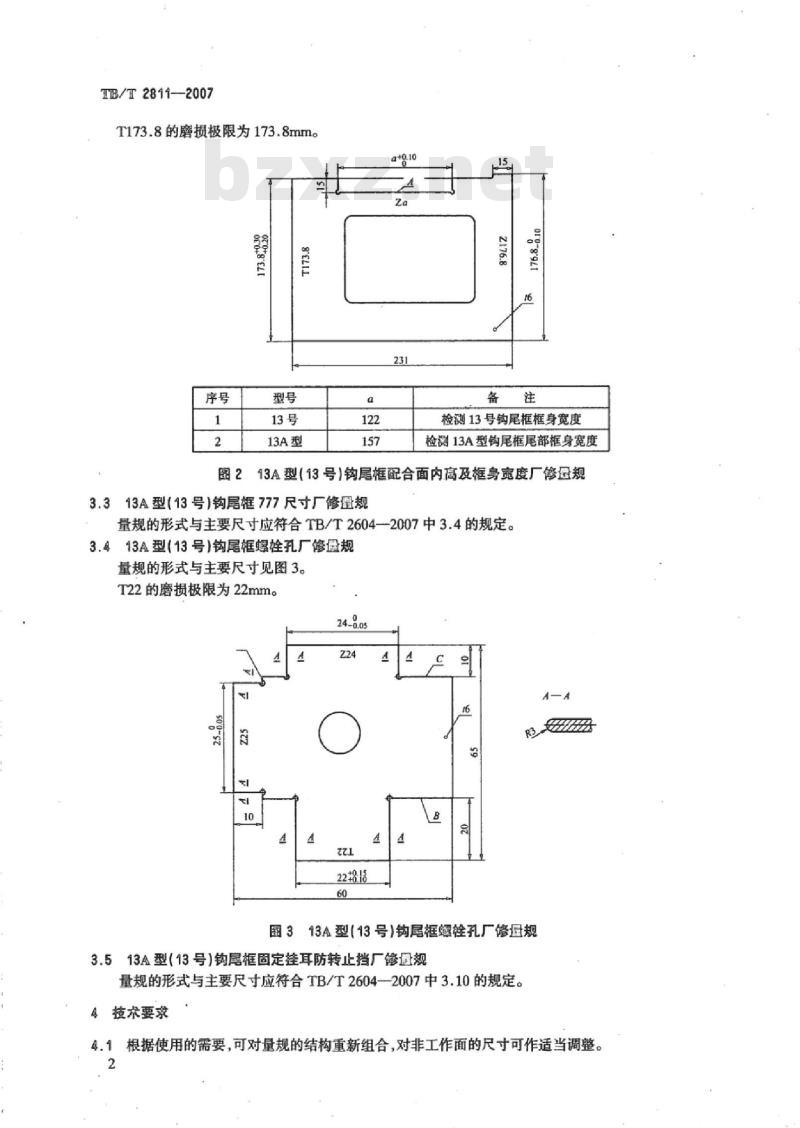

T173.8的磨损极限为173.8mmo
13A型
检测13号钩尾框框身宽度
检测13A型钩尾框尾部框身宽度
图213A型（13号）钩尾框配合面内高及框身宽度厂修母规3.313A型（13号）钩尾框777尺寸厂修量规量规的形式与主要尺寸应符合TB/T2604—2007中3.4的规定。3.413A型（13号）钩尾框螺栓孔厂修盘规量规的形式与主要尺寸见图3。
T22的磨损极限为22mm。
22+8:18
13A型（13号）钩尾框燃栓孔厂修规3.513A型（13号）钩尾框固定挂耳防转止档厂修量规量规的形式与主要尺寸应符合TB/T2604—2007中3.10的规定。4技术要求
4.1根据使用的需要，可对量规的结构重新组合，对非工作面的尺寸可作适当调整。2
TB/T2811—2007
4.2量具的工作面不应有锈迹、划痕、毛刺、黑斑、裂纹等明显影响外观和使用质量的缺陷。非工作面锐边倒钝。
4.3量具工作面的表面硬度为50HRC～55HRC4.4量具工作面的表面粗糙度R。的上限值为3.2umo4.5平面量规的两面平行度公差按GB/T1184—1996的H级控制。4.6量具表面应发蓝或镀硬铬等防锈处理。4.7量具应进行退磁处理。
5量具的使用
用量具检查钩尾框时，13A型(13号）钩尾框厂修检查量具的使用方法按附录A的规定。6标志和包装
6.1在量具的适当位置上至少应标志：a）量具名称；
b）制造厂厂名(简称)或代号：
c）产品编号；
d）图样规定的标志。
6.2在量具的包装盒上应标志：
a）产品名称；
b）制造厂名；
c）制造年月。
6.3量具在包装前应经防锈处理，并妥善包装。6.4量具应附有产品检验合格证和使用说明书。合格证上应有本标准的标准号、产品编号和出厂日期。
TB/T2811—2007
附录A
（规范性附录）
13A型（13号）钩尾框厂修量具使用方法A.113A型（13号）钩尾框销孔长度及框身厚度厂修量规用量规的T106和Z108在钩尾框销孔的长度方向检查，如通端能通过、止端能止住，则该被测项点合格。
用量规的Z23检查13号钩尾框的上下框身厚度，在检查范围内至少检查3处，如量规的B面能与框身贴靠，则表明磨损已超限。用量规的Z26检查13A型钩尾框的上下框身厚度，在检查范围内至少检查3处，如量规的B面能与框身贴靠，则表明磨损已超限。A.213A型（13号）钩尾框配合面内高及框身宽度厂修量规用量规的T173.8和Z176.8在钩尾框配合面内最高处（即纵向中心线处）检查，见图A.1所示，如通端能通过、止端能止住，则该被测项点合格。用量规的Z122检查13号钩尾框的框身宽度，在检查范围内至少检查3处，如量规的A面能与框身贴靠，则表明磨损已超限。
用量规的Z157检查13A型钩尾框的尾部框身宽度，在检查范围内至少检查3处，如量规的A面能与框身贴靠，则表明磨损已超限。纵向中心线
图A.1配合面内高及框身宽度厂修量规的使用示意图A.313A型（13号）钩尾框777尺寸厂修量规量规的使用方法按TB/T2604-2007的附录A中的A.4的规定。A.413A型（13号）钩尾框螺栓孔厂修量规量规的Z25用于检查钩尾销固定挂耳的螺栓孔磨损是否超限。如D面能与实体贴靠，则表明磨损已超限。
经修理的钩尾销固定挂耳螺栓孔，用量规的T22和Z24检查，如量规Z24的C面不能与实体贴靠、T22的B面能与实体贴靠，则该被测项点合格。4
A.513A型（13号）钩尾框固定挂耳防转止档厂修盘规量规的使用方法按TB/T2604—2007的附录A中的A.10的规定。TB/T2811—2007
中华人民共和国
铁道行业标准
13A型钩尾框厂修量具
Overhaul gauge for No.13A type coupler yokeTB/T2811—2007Www.bzxZ.net
中国铁道出版社出版、发行
（100054，北京市宣武区右安门西街8号）读者服务部电话：市电（010)51873174，路电（021)73174北京市兴顺印刷厂印刷
版权专有侵权必究
开本：880mmx1230mm
2007年7月第1版
印张：0.75字数：10千字
2007年7月第1次印刷
定价：7.20元
统一书号：15113·2481
