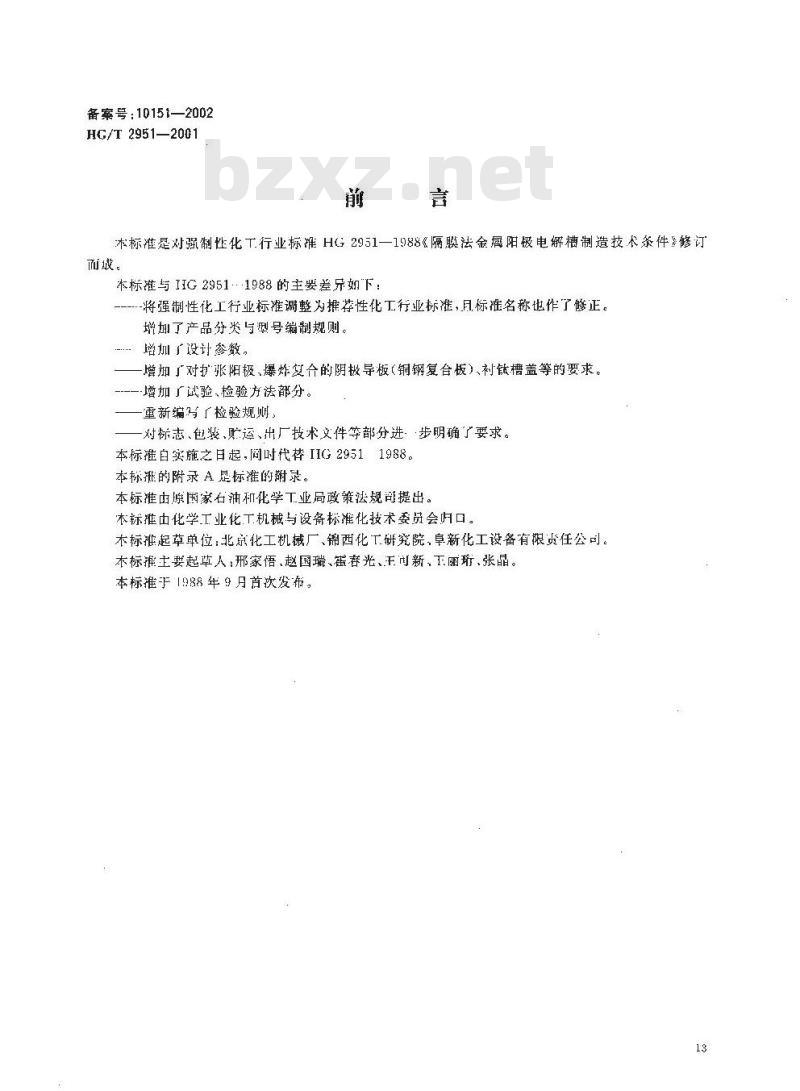

【HG化工标准】 隔膜法金属阳极电解槽

备案号：10151—2002
HG/T 2951—2001
本标准是对强制性化T行业标准HG2951—1988《隔膜法金属阳锻电解槽制造技术条件》修订而戒。
本标准与IIG2951-1988的主要差另如下：-将强制性化工行业标准调整为推荐性化工行业标准，月标准名称也作了修正。增加了产品分类与型号编制规则。增加广设计参数。
增加了对扩张阳极爆炸复合的阴极导板（铜钢复台板）、衬钛槽盖等的要求。一增加了武验、检验方法部分。重新编写「检验规则，
对标志、色装、贮运、出厂技术文件等部分进，步明确了要求。本标推自实施之日起，间时代替IIG29511988。本标泄的附录 A是标准的附录。本标准由原国家石油和化学工业局政策法规司提出。本标推由化学工业化工机械与设备标摊化技术委员会归口。本标推起草单位：北京化工机械厂、锦西化工研究院，阜新化工设备有限贡任公司。本标推主妻起草人:邢家悟、赵国瑞、霍春光、干间新，工丽珩、张晶。本标推于1988年9月首次发布。
1范围

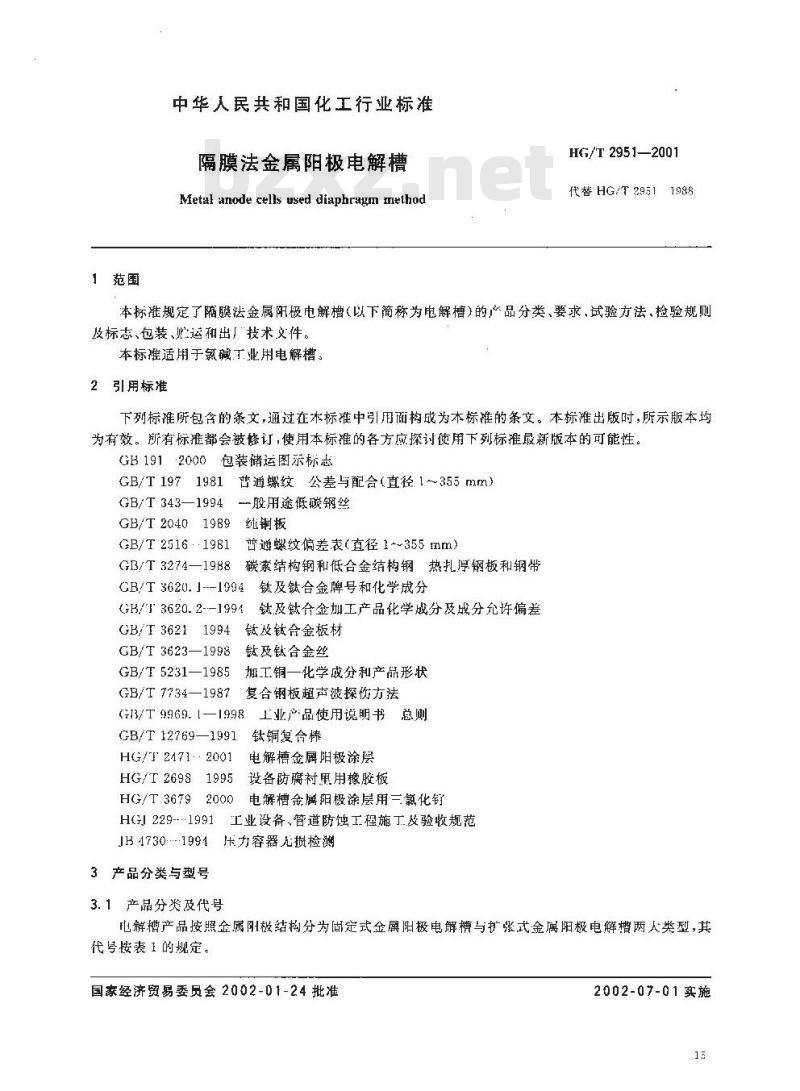

中华人民共和国化工行业标准
隔膜法金属阳极电解槽
Metal anode cells used diaphragm methodHG/T 2951—2001
代替HG/T29511988
本标推规定了隔膜法金属阳极电解槽(以下简称为电解槽)的品分类、要求试验方法，捡验规则及标志、包装、些运和出」“技术文件。本标准适用于氯碱工业用电解槽。2引用标准
下列标准所包食的条文，通过在术标准中引用面构成为本标准的条文。本标准出版时,所示版本均为有效。所有标推都会被修订，使用本标准的各方应探讨使用下列标推最新版本的可能性。GB1912000包装储运图示标志
GB/T 197 1981
GB/T 343—1994
普通螺纹公差与配合（直径1~355 mm）一般用途低碳钢丝
GB/T 20401989
GB/T 2516: 1981
GB/T 3274—1988
普通螺纹偏差表(直径 1~~355mm)碳蔡结构钢和低合金结构钢热扎厚钢板和钢带GB/T 3620.J---1994
GB/T 3620. 2--1994
GB/T3621
GB/T 3623—1998
GB/T 5231—1985
GB/T 7734—1987
G3/T 9969. 1
钛及钛合金牌号和化学成分
钛及钛合金加工产品化学成分及成分允许偏差钛及钛合金板材
钛及钛合金丝
加工铜一化学成分利产品形状
复合钢板超声波探伤方法
GB/T 12769-
HG/T 2471 2001
HG/T 2698
HG/T 3679
HGJ 229--·-1991
上业产品使用说明书总则，
钛铜复合棒
电解槽金属阳极涂层
设备防腐衬里用橡胶板
电解槽金属阳极涂层用三氯化钉工业设备，管道防蚀工程施工及验收规范JB4730.-1994
压力容器无损检测
3产品分类与型号
3.1产品分类及代号
电解槽产品按照金属阳被结构分为固定式金属阳极电解槽与扩张式金属阳极电解槽两人类型，其代号按表1的规定。
国家经济贸易委员会2002-01-24批准2002-07-01实施

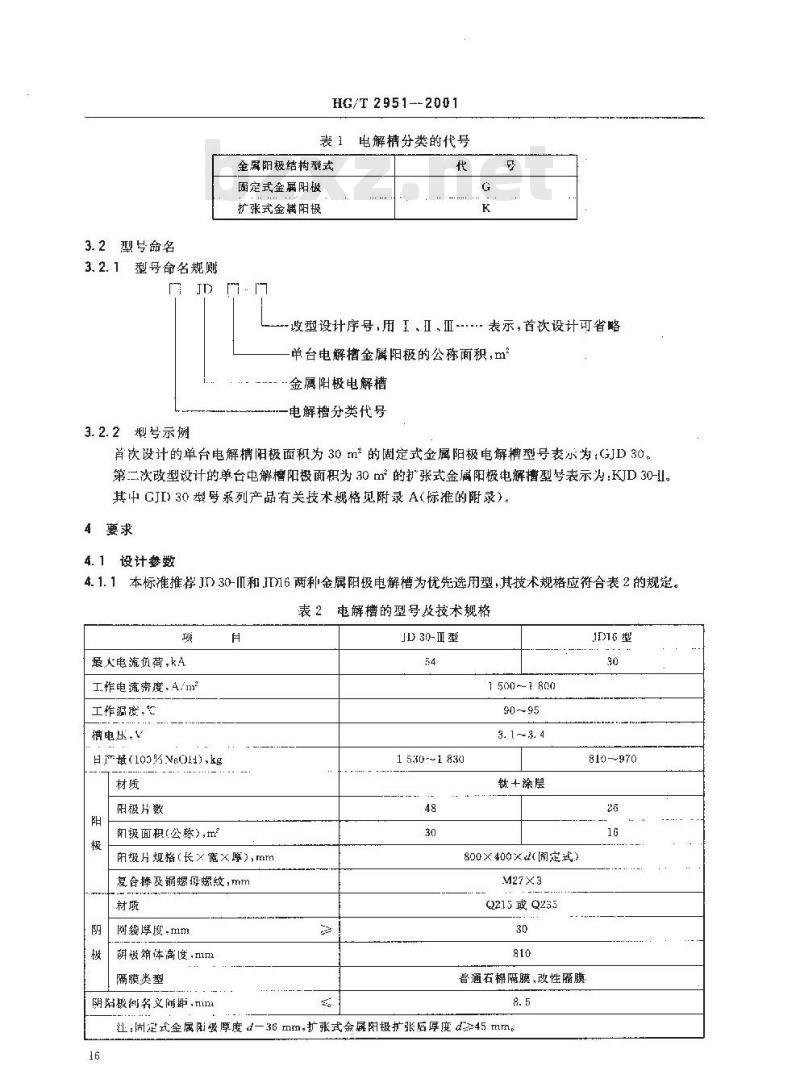

3.2型号命名
3.2.1型号命名规则
3.2.2型号示例
HG/T 2951--2001
表1电解糖分类的代号
金属阳极结构型式
厨定式金属阳被
扩张式金满阳极
政型设计序号用、Ⅱ，Ⅲ-·…表示，首欲设计可省略单台电解槽金属阳极的公称面积，㎡·金属阳极电解槽
电解槽分类代号
首次设计的单台电解槽阳极面积为30m2的固定式金属阳极电解槽型号表示为：GJD30，第二次改型设计的单台电解槽阳极面积为30m°的扩张式金属阳极电解槽型号表示为：KJD30Hl。其中GJI）30型号系列产品有关技术规格见附录A(标推的附录），4要求
4. 1设计参数
4.1.1本标准推荐JD30-IⅢ和JID16两种金属阳极电解槽为优先选用型，其技术规格应符合表2的规定。表2电解槽的型号及技术规格
最大电流负荷,kA
工作电流率度.A/m
工作据度
槽电压，
产量（100%aOH）g
极片数
阳极面积(公称),m
阳极片规格（长义竟义埠），mm复合摔及嗣螺母螺纹，mm
网袋摩度mm
阴被箱体高度,n1
隔膜炎型
阴陷最名义间,nn
J30-Ⅱ型
1 5%0-~1 830
1 500~-1 800
3. 1 3. 4
800×400×（阅定式)
Q215或Q233
普通石棉隔膜、改性厢膜
江：固定式金属阻厚度d一36 mm,扩张式金风阳极扩张后厚度d=45mm16
JD16型
810-970
IG/T 2951 ---200t

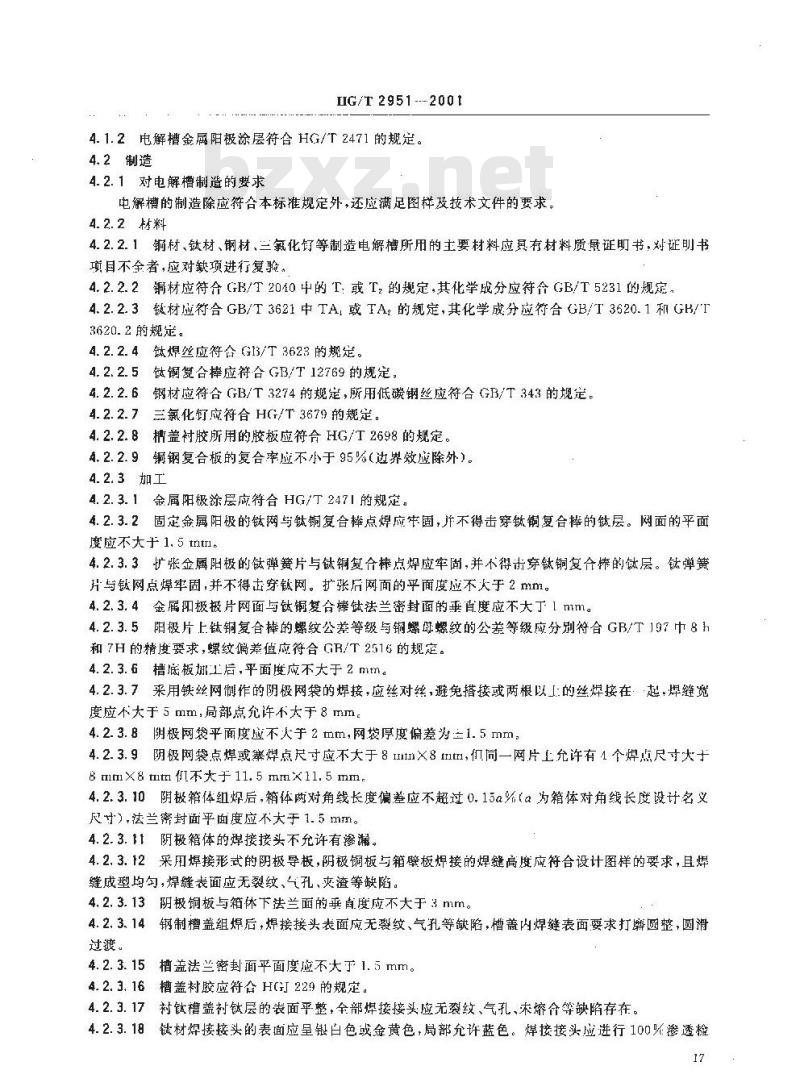

4.1.2电解槽金属阳极涂层符合HG/T2471的规定。4.2制造
4.2.1对电解槽制造的要求
电解槽的制造除应符合本标准规定外，还应满足图样及技术文件的要求，4.2.2材料
4.2.2.1铜材、钛材、钢材、三氧化钉等制造电解槽所用的主要材料应具有材料质最证明书，对证明书项目不全者，应对缺项进行复验。4.2.2.2铜材应符合GB/T2040中的T：或T，的规定，其化学成分应符合GB/T5231的规定，4.2.2.3钛材应衍合GB/T3621中TA或TA2的规定，其化学成分应符合GB/I 3620.1和GH/T3620.2的规定。
4.2.2.4钛焊丝应符合G13/T3623的规定。4.2.2.5钛铜复合棒应符合GB/T12769的规定，4. 2.2. 6钢材应符合 GB/T 3274 的规定,所用低碳钢丝应符合 GB/T 343 的规定。4.2.2.7三氯化钉应符合H(/T 3679的规定。4.2.2.8盖衬胶所用的胶板应符合HG/T2698的规定。点.2.2.9铜钢复合板的复合率应不小于95%（边界效应除外）。4.2.3加工
4.2.3.1金属阳极涂层应符合HG/T2471的规定。4.2.3.2固定金属阳极的钛网与钛铜复合点焊应牢固，并不得击穿钛铜复合摔的钛层。网面的平面度应不大于1.5tnit
4.2.3.3扩张金属阳极的钛弹簧片与钛铜复合棒点焊应牢固，并不得击穿钛铜复合棒的钛层。钛弹簧升与钛网点焊牢固，并不得击穿钛网。扩张后网面的平面度应不火于2mm。4.2.3.4金属阳极极片网面与钛铜复合钛法兰密封面的垂直度应不大丁1.mm。4.2.3.5阳极片上钛铜复合的螺纹公差等级与铜螺母螺纹的公差等级应分别符合GB/T197中8h和7H的精度要求，螺纹偏差值应符合GR/T2516的规定。4.2.3.6槽底板册工后，平面度应不大于2mm。4.2.3.7采用铁丝网制作的阴极网袭的焊接，应丝对终，避免搭接或两根以I的丝焊接在：起，焊缝宽度应不大于5mm局部点允许不大于8mm。4.2.3.8阴极网袋平面度应不火于2mm，网袋厚度偏差为1.5mm4.2.3.9阴极网袋点焊或寒焊点尺寸应不大于81n×8tr1，仅尚一网片上允许有1个焊点尺寸大于8mm×8tmtm不大于11.5mm×11.5mm，4.2.3.10阴极箱体组炽后，箱体两对角载长度偏差应不超过0.15a%（a为箱体对角线长度设计名义尺寸），法兰密封面平面度应不大于1.5mm。4.2.3.11阴极箱体的焊接接头不允许有渗漏。4.2.3.12采用焊接形式的阴极导板，阴极铜板与箱壁板焊接的焊缝高度应符合设计图样的要求，且焊缝成型均勾，焊缝表面应无裂纹、气孔、夹渣等缺陷。4.2.3.13阴极铜板与箱休下法兰面的垂自度应不大于3mm。4.2.3.14钢制槽盖组焊后，焊接接头表面应无裂纹、气孔等缺陷，槽盖内焊缝表面要求打磨圆整，圆滑过渡。
4.2. 3.15
槽盖法兰密封面平面度应不大于1.5mm。4. 2. 3. 16
槽盖衬胶应符合HGJ229的规定。4.2.3.17衬钛槽盖衬钛层的表面平整，全部焊接接头应无裂纹、气孔、末熔合等缺陷存在。4.2.3.18钛材焊接接头的表面应呈银白色或金黄色，扁部允许蓝色。焊接接头应进行100%渗透检17
测.按 JB 4730 的规定 f 级为合格。IIG/T2951--2001

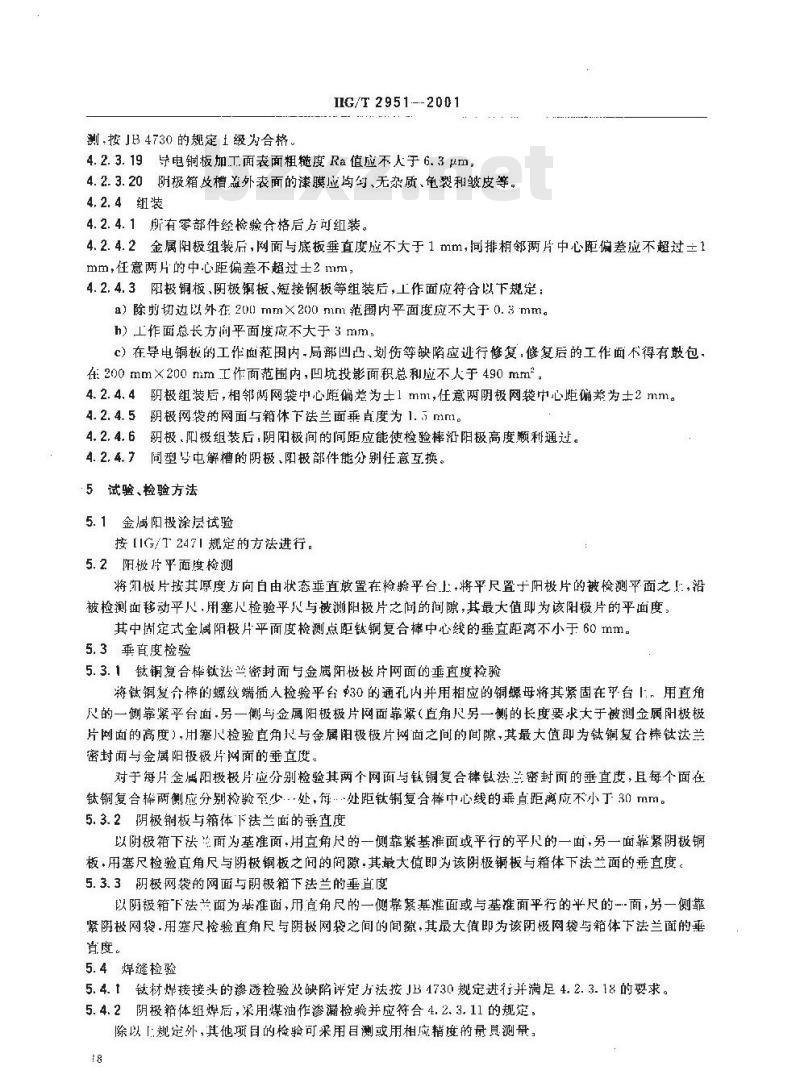

4.2.3.19导电铜板加.T.面表面粗槛度Ra值应不人于6.3μm，4.2.3.20所极箱槽盖外表面的漆膜应均匀、无杂质、龟裂和皱皮等。4.2.4纽装
4.2.4.1所有零部件经检验合格后方可组装。4. 2. 4.2金属阳极组装后,网面与底板垂直度应不大于1 mm,间排相邻两片中心鹿偏差应不超过二1mm，任意两片的中心距偏差不超过土2mm，4.2.4.3阳极铜板、阴极钢板、短接钢板等组装后，工作面应符合以下规定：a）除前切以外在200)mm×200 mm范围内平面度应不大于0.3mm。h）工作面总长方间平面度应不大于3mm；c）在导电铜板的工作面范围内-局部凹凸、划伤等缺陷应逊行修复，修复后的工作面不得有鼓包，在200 mm×200 nm工作面范围内，凹坑投影面积总和应不人于490 mm，4.2.4.4阴极组装后，相邻两网袋中心距偏差为士1.mm，任意两阴极网袋中心距偏差为士2mm。4.2.4.5阴极网袋的网面与箱休下法兰面垂自度为1.5mm。4.2.4.6阴极、极组装后.阴阳极间的间距应能使检验棒沿阳极高度顺利通过。4.2.4.7同型号电解槽的阴极、阳极部件能分别任意互换。5试验、检验方法
5.1金属阳极涂层试验wwW.bzxz.Net
按【IG/T 2471规定的方法进行。5.2阳极片平面度检测
将印被片按其厚度方向白由状态垂直效置在检验平台上·将平尺置阳极片的被检测平面之！沿被检测面移动平，用塞儿检验平八与被测阳极片之间的间隙，其最大值即为该阳极片的平面度：其中固定式金属阳极片平面度检测点距钛铜复合棒中心线的垂直距离不小于60mm。5.3垂百度检验
5.3.1钛铜复合棒钛法兰密封而与金属阳极被片网面的垂直度检验将钛铜复介棒的螺纹端插人捡验平台30的通礼内并用相应的铜螺母将其紧固在乎台1，用直角尺的一侧靠紧平台面.另一与金属阳极极片网面靠紧(直角尽另一侧的长度要求太于被测金属阳极极片网面的高度），用塞尺检验直角与金属阳极极片网面之间的间隙，其最大值即为钛铜复台棒钛法兰密封面与金属阳极极片面的垂直度。对于每片金属阳极极片应分别检验其两个网面与钛铜复合棒钛法兰密封面的垂直度，且每个面在钛铜复合桦两侧应分别检验至少.处，每·处距钛复合棒中心线的垂自距离应不小丁30mm。5.3.2阴极铜板与箱体下法兰面的垂直度以附极箱下法并面为基准面，用直角尺的一侧靠紧基准面或平行的平尺的一面，另一面靠紧阴极铜板.用塞尺检验直角尺与阴极铜板之间的阀隙，其最大值即为该阴极铜板与箱体下法兰面的垂直度。5.3.3阴极网袋的网面与阴极箱下法兰的垂直度以阴被箱下法关面为基准面，用直角尺的一侧靠紧基准面或与基推面平行的平尺的面，另一侧靠紧阴被网袋用塞尺捡验直角尺与阴极网袋之间的间，其最大值即为该阴极网袋与箱体下法兰面的垂度。
5.4焊缝检验
5.4.1钛材焊接接头的渗透检验及缺陷评定方祛按JB1730规定进行并满足4.2.3.18的要求。5.4.2阴极箱体组焊后，采用煤油作渗漏检验并应符合4.2.3.11的规定除以「:规定外，其他项目的检验可采用目测或用相应精度的量真测量，18
5.5爆炸复合的阴极导板复合率检验HG/T2951-2001
铜板与钢板的复合率检验按GB/T7734规定。5.6槽盖衬胶检验
按 IIGJ 229 规定。
5.7阴阳极间距检验
按4.2.4.6的规定.用直径Φ=6一2.5mm(为设计的阴、阳极问的名义间问距值）的检验能顺利在阴,阳极之间通过为合格
6检验规则
6.1抛样
6.1.1金属明极涂层按HG/12471的规定。6. 1. 2以下各项应逐件(台)逃行检验：a）金属阳极网面的平面度。
b）阴极网面的乎面度。
心）钛材的焊接接头渗透检测。d）阴极箱体组焊后的焊接接义渗漏检验。e）阳极组装后的阳极片中心距。f）阴极组装后的阴被网袋中心距。g）阳极钢板、阴极铜板、短接板工作面的平面度。h）阴印极组装后，阴阳极间距。i）梢盖剂胶质量。
）电解概的外观。
除以上规死外，零部件及组装等其他项月的抽检样品数量应按不少于总数的20%进行检验，但抽检样品数量成不少干三个，
6.2产品检验
产品检验分为出厂检验和型式检验。6. 2. 1 山厂检验
6.2.1.1电解槽需经制造厂质量检验部门按出厂检验要求检验合格后方能出厂，并应山具合格证利质量证明书。
6.2. 1.2电解产品的出厂检验项目及要求应符合4.2.4及第5章的规定。6.2.1.3金属阴被涂层的出厂检验项目及要求应符合HG/T2471的规定。6.2.1.4电解槽零部件出厂时，应符合第4章和第5竟的相应要求的规定。6.2.2型式检验
6.2.2.1有下列情说之一时,应进行型式检验：a）产品试制、定型、鉴定时。
b）电解槽结构参数改变时。
e）国家质量监督机构提出要求时。6.2.2.2电解槽产品的型式检验为第4 章和第5 章规定的全部要求。6.2.2.3型式检验抽样台数应不少于三台，金属阳极涂层型式检验按HG/T2471规定。6.3判定规则
6.3.1）检验符合6.2.1的规定时，则判定该产品合格。6.3.2型式检验符合6.2.2.2和6.2.2.3的规定时，则判定该产品合格。6.3.3检验中有任何一-台电解糖，存在某一项不合格时，应从该产品中加倍抽样，并对不合格项日进行9
HG/T 2951-—2001
复验。如仍不合格，则判定该产品不合格。7标志、包装、贮运、出厂技术文件7.1标志
再台电解槽应按槽盖图样要求固定块产品标牌.产品标牌上应标示如下内容：a）产品名称。
）商标。
r）产口型号。
l）生产日期。
e）产品编号。
f）外形尺寸，mm。
g）质鼠,kg。
h）最大电流负荷.kA。
i)生产单位名称，
7.2包装
电解槽的包装应符合图样和GB191的规定，且包装箱外应注明如下内容：a）收货单位、地址。
b）产品名称、型号、出厂编号。c)外形尺寸、毛重。
d）发货单位、地址。
7.3贮运
.7.3.1电解槽应放置在清洁、干燥、无腐蚀介质的案内，室外存放时应有防护措施。钢衬胶槽盖包装存放的环境温度不得低于4℃，
7.3.2电解押或电解槽部件在运输过程中应有防止振动或碰撞造成包装和产品损坏的措施。7.4出技术文件
每台产品应附有下列技术文件：a）产品合格证。
b）产品质量证明15。
e)产品使用说明。
d）产品装箱单。
7.4.1产品合格证应包括如下内容：a）产品名称、型号。
b）执行标准代号及名称。
c）检验员签章，制造厂质检部门盖章及H期。7.4.2产品质量最证明书应包括如下内穿：）制造厂名称、出厂日期。
b）产品名称、型号。
e）产品编号。
d）出厂检验项目的实际检验结果和阳梭涂层检测数据。7.4.3产品使用说明书应按GB/T9969.1的有关规定编制。产品使用说明书应包括如下内容：a）制造厂名称、地址，电话。
b）最大电流负荷。
e）金属阳极面积。
HG/T2951—2001
d）维护、保养、安装和使用注意事项。e）而能发生的故障和消除办法，f）安全蓉示。
7.4.4产品装箱单应包括如下内容：a）订货单位和合同编号。
b）制造广名称和出厂口期。
c）产品名称、型号。
d）每箱产品（零部件)的数量和净重。e）所附文件的名称和份数。
产品装箱单应加盖制造厂负责装箱的检查员的印章并填写装箱口期。21
HG/T 2951—2001
附录A
（标准的附录）
GJD30型系列产品技术规格
GJD30型系列品技术规格见表A1。表A1
电解槽型凸
单台电解糖极片数
单台电解槽的阳极片排数
阳极片规格（长×宽×淳）,Im
GJD30型系列产品技术规格
800×320×32
GJ30-{1
700×330×34
GJD30-
800×400×36
