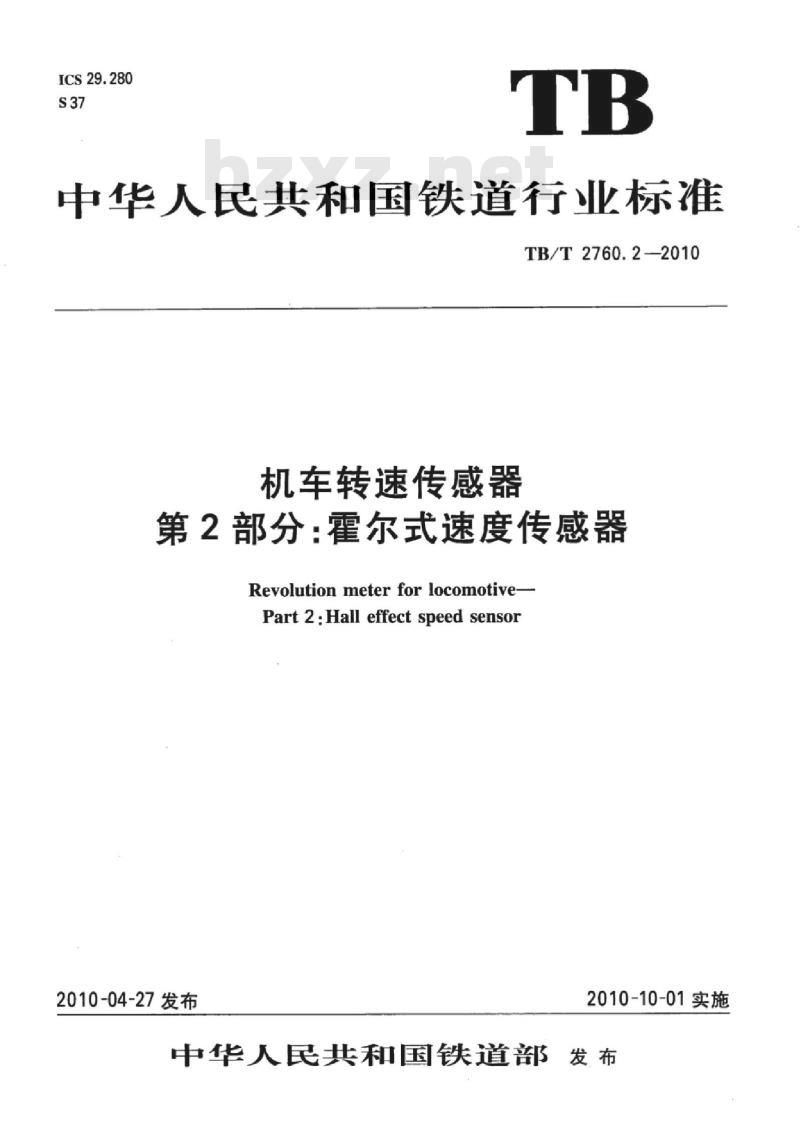

【TB铁路运输标准】 机车转速传感器第2部分:霍尔式速度传感器

ICS29.280
中华人民共和国铁道行业标准
TB/T2760.2—2010
机车转速传感器
第2部分：霍尔式速度传感器
Revolution meter for locomotive-Part2:Halleffectspeedsensor
2010-04-27发布
2010-10-01实施
中华人民共和国铁道部发布

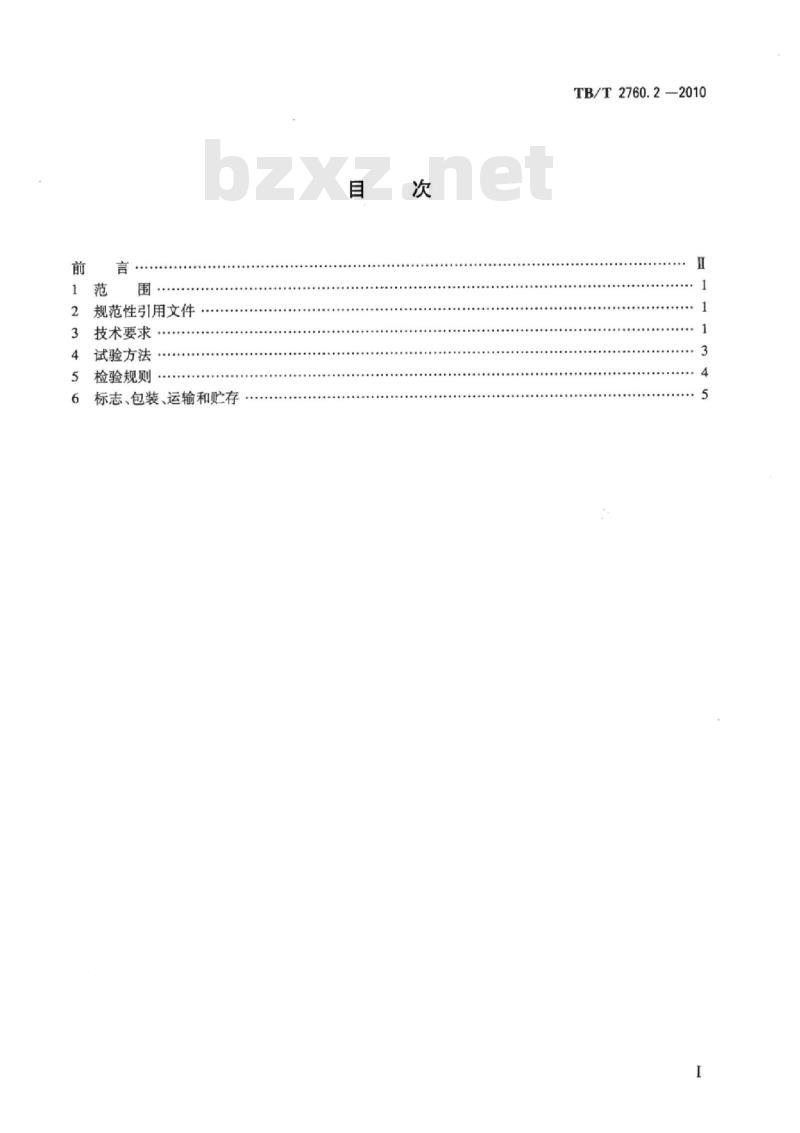

规范性引用文件
技术要求
试验方法
检验规则
标志、包装、运输和贮存
TB/T2760.2—2010
TB/T2760.22010

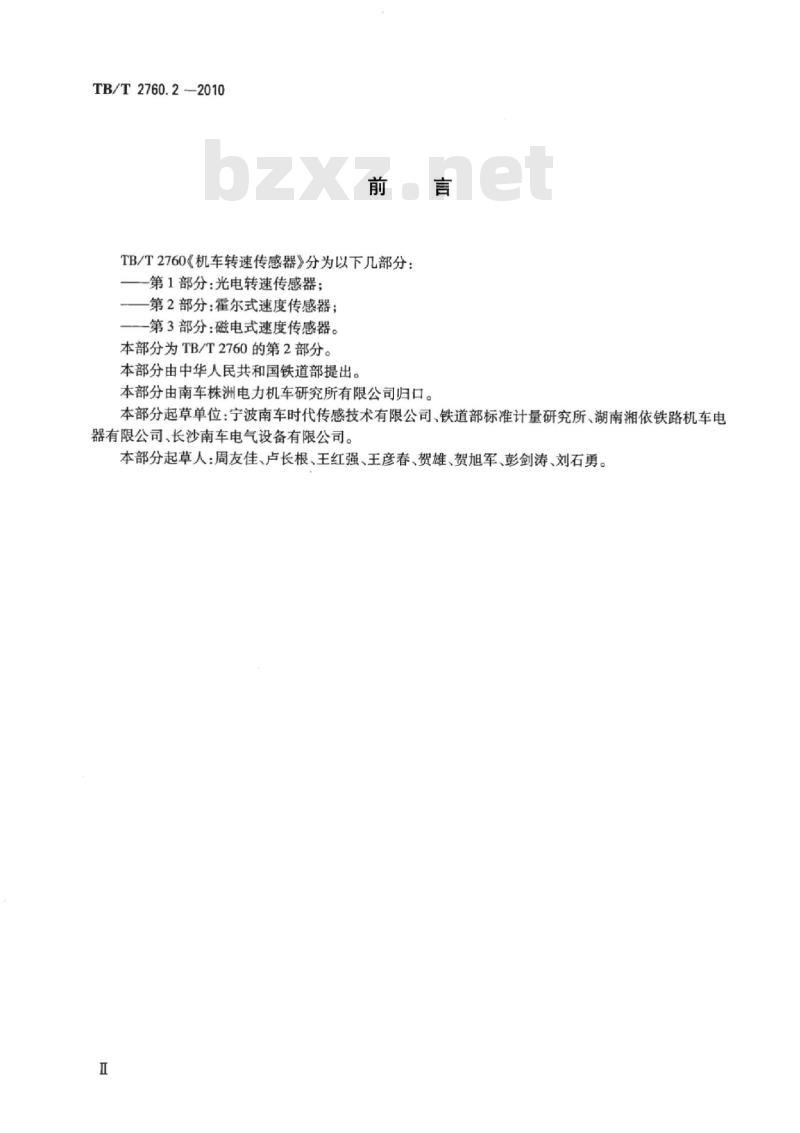

TB/T2760《机车转速传感器》分为以下几部分：一第1部分：光电转速传感器；
第2部分：霍尔式速度传感器；
一第3部分：磁电式速度传感器。本部分为TB/T2760的第2部分。
本部分由中华人民共和国铁道部提出。本部分由南车株洲电力机车研究所有限公司归口。本部分起草单位：宁波南车时代传感技术有限公司、铁道部标准计量研究所、湖南湘依铁路机车电器有限公司、长沙南车电气设备有限公司。本部分起草人：周友佳、卢长根、王红强、王彦春、贺雄、贺旭军、彭剑涛、刘石勇。H

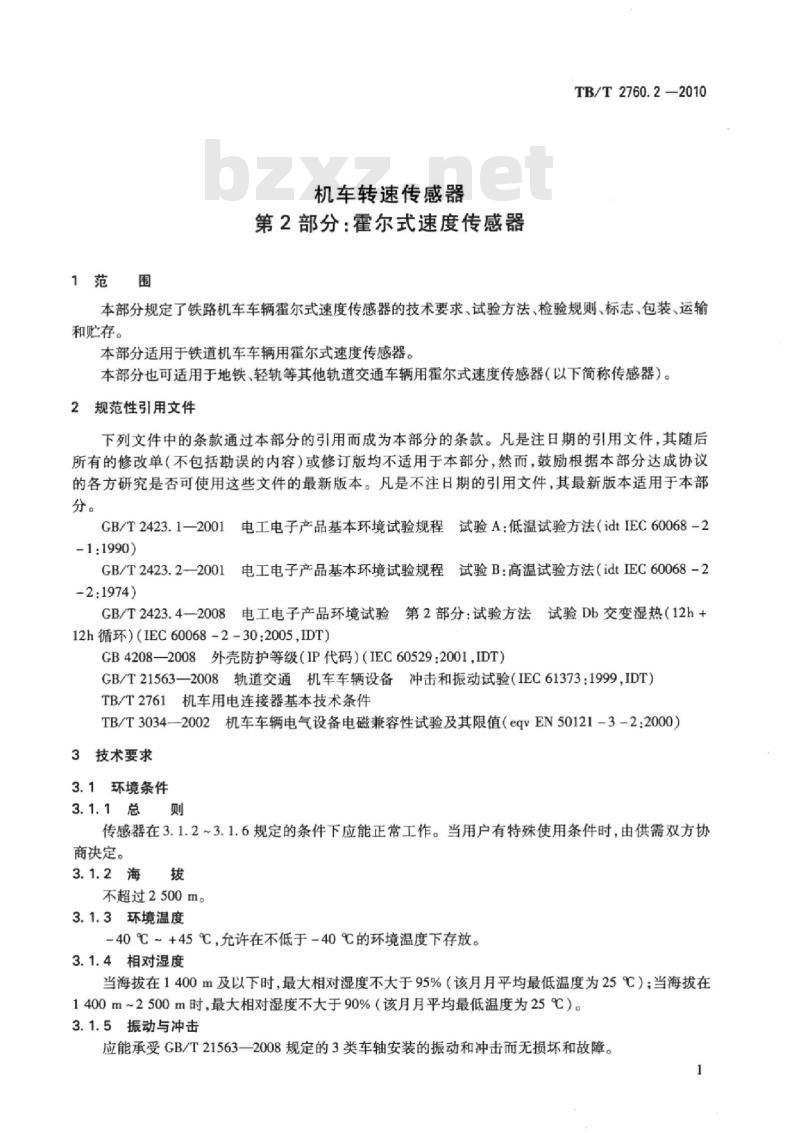

1范围
机车转速传感器
第2部分：霍尔式速度传感器
TB/T2760.2—2010
本部分规定了铁路机车车辆霍尔式速度传感器的技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本部分适用于铁道机车车辆用霍尔式速度传感器。本部分也可适用于地铁、轻轨等其他轨道交通车辆用霍尔式速度传感器（以下简称传感器）。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2423.1—2001电工电子产品基本环境试验规程试验A：低温试验方法（idtIEC60068-2-1:1990)
GB/T2423.2-—2001
电工电子产品基本环境试验规程试验B：高温试验方法（idtIEC60068-2-2:1974)
GB/T2423.4—2008电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+12h循环)（IEC60068-2-30：2005,IDT）GB4208—2008外壳防护等级（IP代码）（IEC60529：2001，IDT）GB/T21563—2008轨道交通机车车辆设备冲击和振动试验（IEC61373：1999，IDT）TB/T2761机车用电连接器基本技术条件TB/T3034—2002机车车辆电气设备电磁兼容性试验及其限值（eqvEN50121-3-2:2000）3技术要求
3.1环境条件
3.1.1总则wwW.bzxz.Net
传感器在3.1.2~3.1.6规定的条件下应能正常工作。当用户有特殊使用条件时，由供需双方协商决定。
3.1.2海拔
不超过2500m。
3.1.3环境温度
-40℃～+45℃，允许在不低于-40℃的环境温度下存放。3.1.4相对湿度
当海拔在1400m及以下时，最大相对湿度不大于95%（该月月平均最低温度为25℃）；当海拔在1400m2500m时，最大相对湿度不大于90%（该月月平均最低温度为25℃）。3.1.5振动与冲击
应能承受GB/T21563—2008规定的3类车轴安装的振动和冲击而无损坏和故障。1
TB/T2760.2—2010
3.1.6安装条件

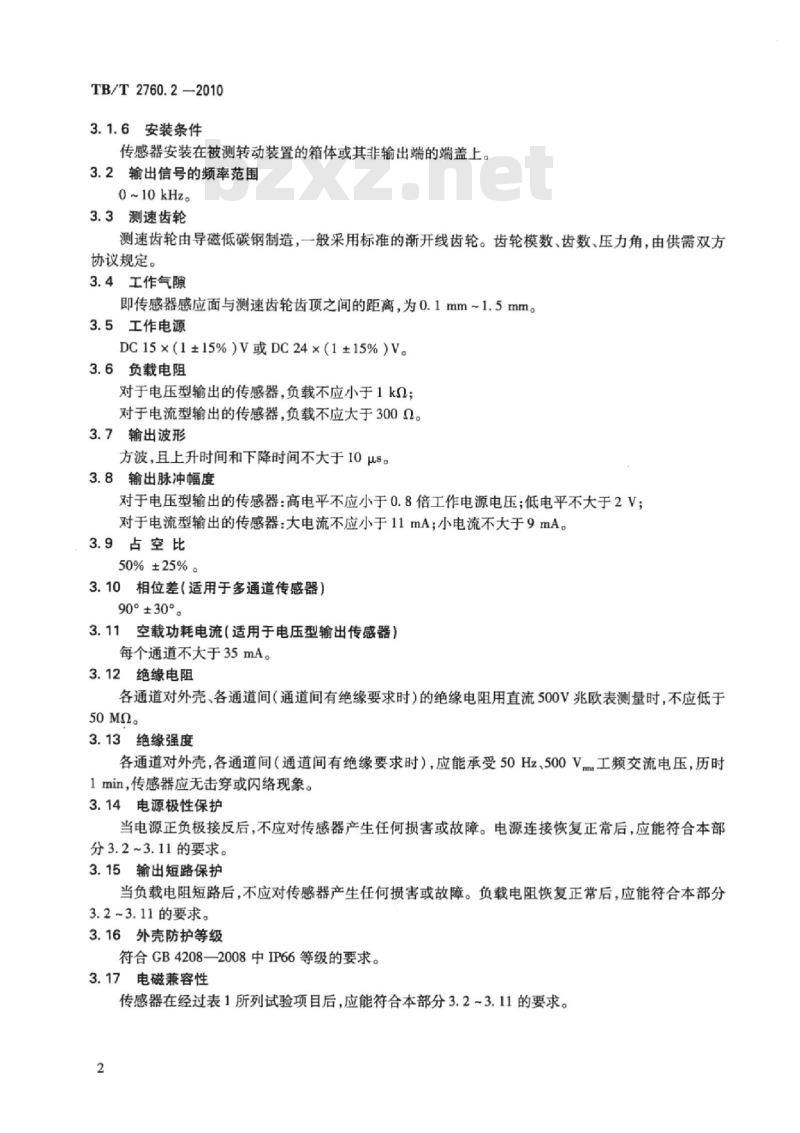

传感器安装在被测转动装置的箱体或其非输出端的端盖上。3.2输出信号的频率范围
010kHz。
3.3测速齿轮
测速齿轮由导磁低碳钢制造，一般采用标准的渐开线齿轮。齿轮模数、齿数、压力角，由供需双方协议规定。
3.4工作气隙
即传感器感应面与测速齿轮齿顶之间的距离，为0.1mm~1.5mm。3.5工作电源
DC15×（1±15%）V或DC24×（1±15%）V。3.6负载电阻
对于电压型输出的传感器，负载不应小于1kQ；对于电流型输出的传感器，负载不应大于3002。3.7输出波形
方波，且上升时间和下降时间不大于10μs。3.8输出脉冲幅度
对于电压型输出的传感器：高电平不应小于0.8倍工作电源电压；低电平不大于2V；对于电流型输出的传感器：大电流不应小于11mA；小电流不大于9mA。3.9占空比
50%±25%。
3.10相位差（适用于多通道传感器）90°±30°。
3.11空载功耗电流（适用于电压型输出传感器）每个通道不大于35mA。
3.12绝缘电阻
各通道对外壳、各通道间（通道间有绝缘要求时）的绝缘电阻用直流500V兆欧表测量时，不应低于50M。
3.13绝缘强度
各通道对外壳，各通道间（通道间有绝缘要求时），应能承受50Hz、500V工频交流电压，历时1min，传感器应无击穿或闪络现象。3.14电源极性保护
当电源正负极接反后，不应对传感器产生任何损害或故障。电源连接恢复正常后，应能符合本部分3.2~3.11的要求。
3.15输出短路保护
当负载电阻短路后，不应对传感器产生任何损害或故障。负载电阻恢复正常后，应能符合本部分3.2~3.11的要求。
3.16外壳防护等级
符合GB4208—2008中IP66等级的要求。3.17电磁兼容性
传感器在经过表1所列试验项目后，应能符合本部分3.2~3.11的要求。2
试验项目
传导骚扰
辐射骚扰（10m法）
浪涌抗扰度
静电放电抗扰度
射频场感应的传导骚扰抗
射频场电磁辐射抗扰度
电快速脉冲群抗扰度
电压暂降、短时中断和电
压变花
3电气接口与安装尺寸
3.18.1电气接口
表1电磁兼容试验项目
试验要求
150kHz~500kHz，限值：79dBμV准峰值500kHz~30MHz，限值：73dBμV准峰值30MHz~230MHz，限值：40dBμV/m准峰值230MHz~1GHz，限值：47dBμV/m准峰值线—线1kV线—地2kV波形1.25/50μs源阻抗：线一线2Q：线一地12Q
接触：±6kv
空气：±8kv
150kHz~80MHz，试验等级3V，1kHz80%AM80MHz~1GHz，试验等级：10V/m，1kHz80%AM电源端口（按信号端口做）：
5kHz重复频率
5/50nsT/T
信号通信端口：2kv5/50nsT/T，5kHz重复频率
TB/T2760.2—2010
性能评定
输人电压间断10ms，不应引起传感器任何损坏短时中断
0.6U。~1.4U.：不超过0.1s的电压波动不应引起传感器功能异常电压变化
1.25U，~1.4U.：不超过1s的电压波动不应引起损坏，允许功能降级传感器电气接口如采用专用的电连接器，电连接器应符合TB/T2761的规定，电连接器型号由供需双方协商确定。传感器输出线采用阻燃多芯屏蔽线，每根芯线截面积不小于0.5mm2。3.18.2安装尺寸
传感器外形和安装尺寸应符合采购方图样要求。观
传感器外观质量应良好，外表面不应有影响使用的缺陷，铭牌、标志、钢印字迹清晰。4试验方法
4.1外观检查
用目测及量具检测的方法进行，符合本部分3.18.2和3.19的要求。采用专用电连接器的电气接口用相应的连接器插座检验，应能顺利插拔。4.2性能试验
试验应在环境温度25℃±10℃，相对湿度低于85%的条件下进行。在功能试验台上测试，输出特性应符合本部分3.2~3.11的要求。4.3电源极性保护试验
在功能试验台上测试，当电源极性反接后，调节测速齿轮转速，使传感器输出信号从0上升到10kHz（或更高），然后下降到0。电源连接恢复正常后，按本部分4.2测试，应符合本部分3.2~3.11的要求。
4.4输出短路保护试验
在功能试验台上测试，当负载电阻短路后，调节测速齿轮转速，使传感器输出信号从0上升到10kHz3
TB/T2760.2—2010
（或更高），然后下降到0。负载电阻恢复正常后，按本部分4.2测试，应符合本部分3.2~3.11的要求。4.5绝缘测试
用直流500V兆欧表对所要求的部位进行绝缘电阻的测试，应符合本部分3.12的要求。4.6耐压试验
传感器应能承受50Hz、500V工频交流电压，历时1min的试验，应符合本部分3.13的要求。4.7低温试验
按GB/T2423.1—2001的试验Ab进行。试验温度：-40℃±3℃；持续时间：2h。传感器在低温状态下，按本部分4.2测试；试验结束并恢复后，按本部分4.2测试，两次试验均应符合本部分3.2~3.11的要求。
4.8低温存放试验
试验温度为-40℃，持续时间最少为16h。试验完毕后，应在箱内温度恢复到室温后才取出被试传感器。然后在环境温度下按本部分4.2测试，应能符合本部分3.2~3.11的要求。4.9高温试验
按GB/T2423.2—2001的试验Bb进行。试验温度：+85℃±2℃；持续时间：6h。传感器在高温状态下，按本部分4.2测试；试验结束并恢复后，按本部分4.2测试，两次试验均应符合本部分3.2~3.11的要求。
4.10（交变）湿热试验
按GB/T2423.4—2008的试验Db进行。试验温度：+55℃±3℃和+25℃±2℃，周期数：2，试验时间：2×24h。
试验结束并恢复后，按本部分4.1~4.4检查和测试，应符合本部分3.2~3.13、3.18.2、3.19的要求。
交变温度试验
试验应在一台温度试验箱中进行，试验箱温度变化速率为10℃/min，试验时最低温度：-40℃±3℃，最高温度：+85℃±2℃，在极限温度保持足够时间，使得传感器内部的能量充分交换。交变温度试验周期数为250。试验过程中传感器不通电。试验后，按本部分4.1~4.4检查和测试，应符合本部分3.2~3.13、3.18.2、3.19的要求。4.12振动和冲击试验
按CB/T21563—2008中3类车轴安装的要求进行，应符合本部分3.2~3.13、3.18.2、3.19的要求。4.13防护等级试验
按GB4208—2008进行，防护等级应符合IP66的要求。求。
试验结束并恢复后，按本部分4.1~4.4检查和测试，应符合本部分3.2~3.13、3.18.2、3.19的要4.14电磁兼容试验
按TB/T3034—2002的要求进行，应符合本部分3.17的要求。5检验规则
5.1检验分类
检验分为例行试验和型式试验，试验项目见表2。表2试验项目
试验项目
外观检查
性能试验
型式试验
例行试验
试验项目
电源极性保护试验
输出短路保护试验
绝缘测试
耐压试验
低温试验
低温存放试验
高温试验
(交变）湿热试验
交变温度试验
振动和冲击试验
防护等级试验
电磁兼容试验
表2(续）
型式试验
注1：标有\V号的为强制性试验项目”号的取决宇用户和制造商双方的合同要求。注2：标有“。
5.2例行试验
所有产品都应进行例行试验，合格后方可出厂。5.3型式试验
型式试验用于验证产品符合规定要求。例行试验
TB/T2760.2—2010
如果新产品试制的整个产品或其中的一部分基本接近于先前曾试验过的产品，则制造商可以出示先前（5年内）进行试验的证明。这样与用户达成协议后，就不应对该新产品进行重复试验。根据用户和制造商之间的协议，可以经常从现有产品或货品中抽样，重做部分或全部型式试验，以确认产品质量始终满足指定要求。下列情况之一，应进行型式试验。新产品试制定型鉴定：
制造地点改变；
对传感器进行了改进，足以影响传感器性能；c）
成批生产时，当生产间断3年以上进行再生产；e）经常生产的批量产品每5年不应少于1次。型式试验应该在符合设计和制造工序要求的同一个产品上进行，每项型式试验项目均应合格。对于不合格项目，应分析原因，采取措施予以消除。然后，从该项目起继续试验，并取加倍数量产品对此项进行重复试验，若仍有不合格，则作不合格论。5.4装车运行考核
对5.3a），新产品在经过型式试验后，应经过装车运行考核；对5.3c），改进产品应根据需要，制造商与用户协商进行装车运行考核：装车样品不少于2台份；考核公里数不少于1×10°km。6标志、包装、运输和贮存
传感器应有下列标志：
a）产品名称；
TB/T2760.22010
b）产品型号；
c）产品出厂编号；
d）制造单位名称。
6.2包装
每个传感器，附上合格证、说明书装人能防潮、防尘和防止运输过程中所造成的损伤的包装盒内。外包装盒外应标明名称、型号、规格，同时应有“防潮、向上、小心轻放”等标志。备品和专用工具按用户和制造商双方协议规定提供。6.3运输和购存
6.3.1运输
运输过程中应保持按外包装外的“防潮、向上、小心轻放”等标志进行，以防损坏。6.3.2购
传感器应存放在干燥通风、常温条件、不含有腐蚀性气体的库房。中华人民共和
铁道行业标准
机车转速传感器
第2部分：霍尔式速度传感器
Revolution meter for locomotive-Part 2: Hall effect speed sensorTB/T2760.2—2010
中国铁道出版社出版、发行
（100054，北京市宣武区右安门西街8号）读者服务部电话：市电（010)51873174路电（021)73174中国铁道出版社印刷厂印刷
版权专有侵权必究
开本：880mm×1230mm
印张：0.75字数：14千字
2010年8月第1版3
2010年8月第1次印刷
151133290
价：7.50元
