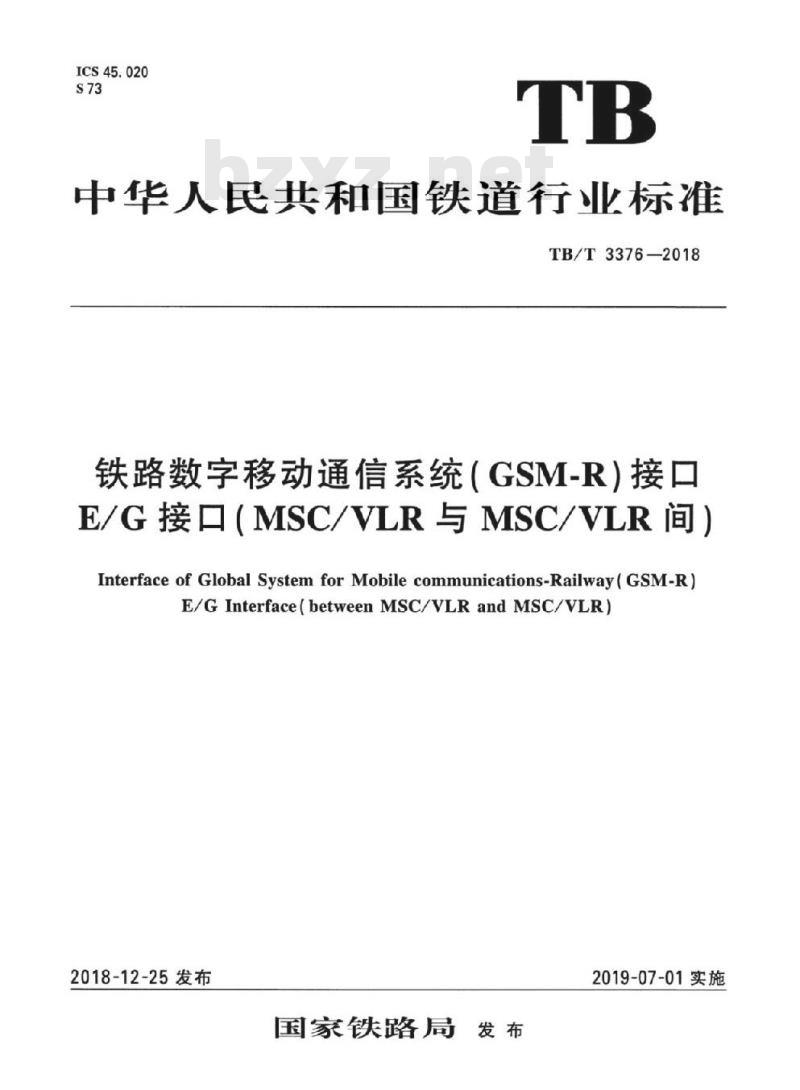

ICS45.020
中华人民共和国铁道行业标准
TB/T3376-—2018
铁路数字移动通信系统（GSM-R）接口E/G接口（MSC/VLR与MSC/VLR间）Interface of Global System for Mobile communications-Railway(GSM-R)E/GInterface(betweenMSC/VLRandMSC/VLR)2018-12-25发布
国家铁路局发布
2019-07-01实施

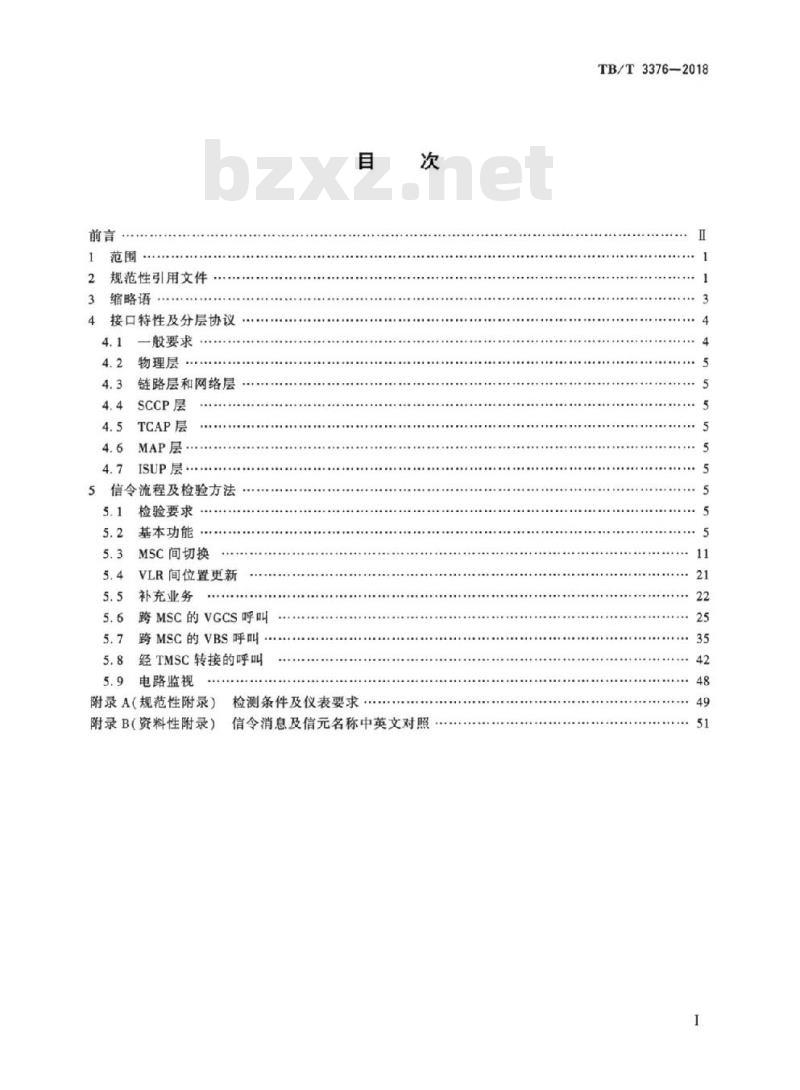

规范性引用文件
缩略语
接口特性及分层协议
一般要求
物理层
链路层和网络层
SCCP层
TCAP层
MAP层
ISUP层·
信令流程及检验方法
检验要求
基本功能
MSC间切换
VLR间位置更新
补充业务
跨MSC的VGCS呼叫
跨MSC的VBS呼叫.
经TMSC转接的呼叫
5.9电路监视
附录A（规范性附录）
附录B(资料性附录）
检测条件及仪表要求
信令消息及信元名称中英文对照TB/T3376—2018
TB/T3376—2018

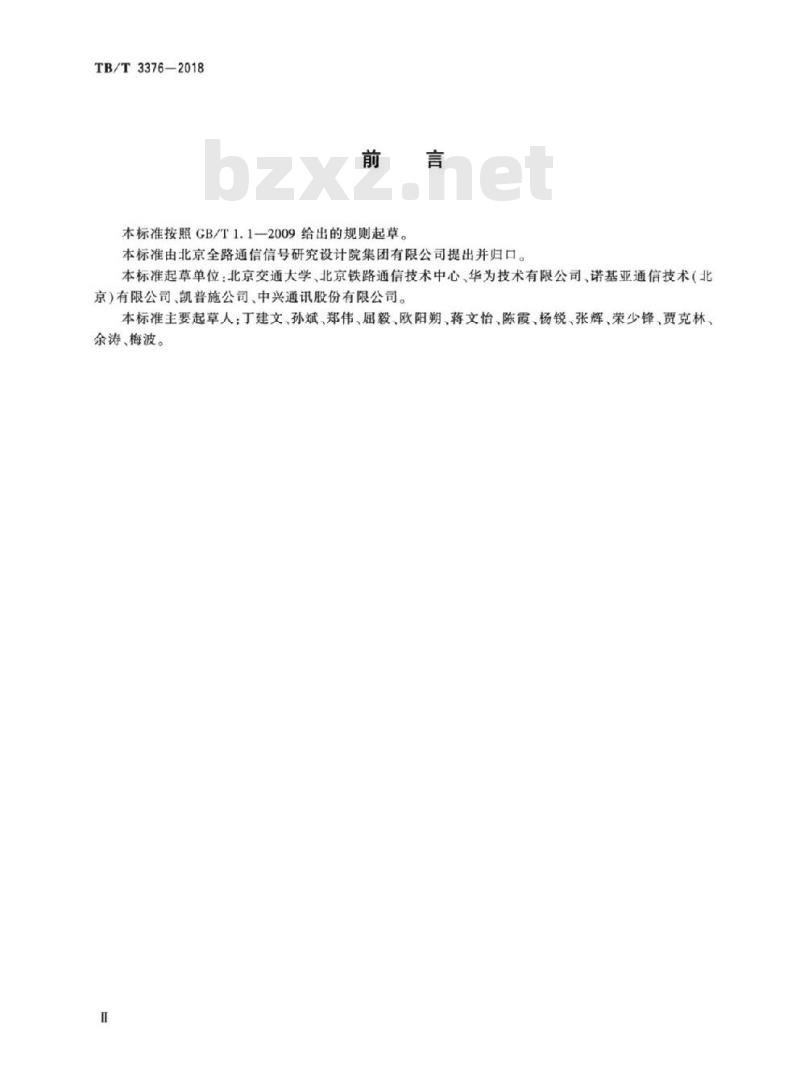

本标准按照GB/T1.1-2009给出的规则起草。本标准由北京全路通信信号研究设计院集团有限公司提出并归口。本标准起草单位：北京交通大学、北京铁路通信技术中心、华为技术有限公司、诺基亚通信技术（北京）有限公司、凯普施公司、中兴通讯股份有限公司。本标准主要起草人：丁建文、孙斌、郑伟、屈毅、欧阳朔、蒋文怡、陈霞、杨锐、张辉、荣少锋、贾克林、余涛、梅波。

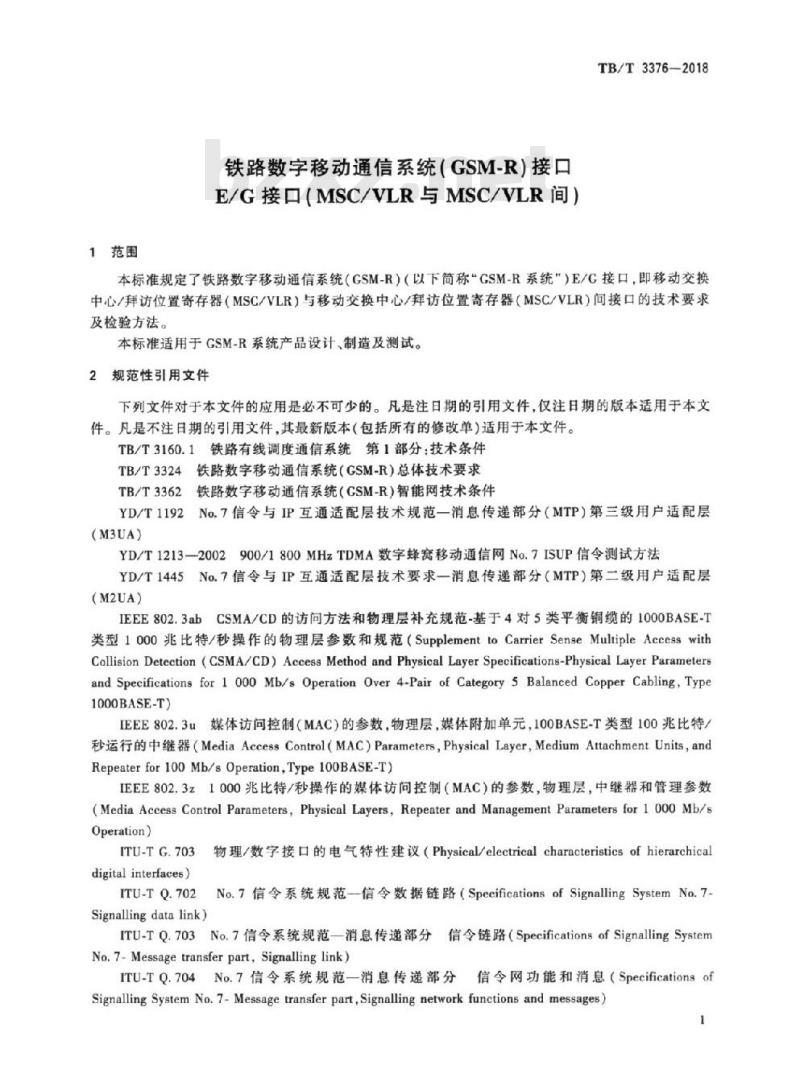

1范围
铁路数字移动通信系统（GSM-R）接口E/G接口（MSC/VLR与MSC/VLR间）TB/T3376—2018
本标准规定了铁路数字移动通信系统（GSM-R）（以下简称\GSM-R系统\）E/G接口，即移动交换中心/拜访位置寄存器（MSC/VLR）与移动交换中心/拜访位置寄存器（MSC/VLR）间接口的技术要求及检验方法。
本标准适用于GSM-R系统产品设计、制造及测试。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。TB/T3160.1铁路有线调度通信系统第1部分：技术条件TB/T3324铁路数字移动通信系统（GSM-R）总体技术要求TB/T3362铁路数字移动通信系统（CSM-R）智能网技术条件YD/T1192No.7信令与IP互通适配层技术规范一消息传递部分（MTP）第三级用户适配层(M3UA)
YD/T1213—2002900/1800MHzTDMA数字蜂窝移动通信网No.7ISUP信令测试方法YD/T1445No.7信令与IP互通适配层技术要求一消息传递部分（MTP）第二级用户适配层(M2UA)
IEEE802.3abCSMA/CD的访问方法和物理层补充规范-基于4对5类平衡铜缆的1000BASE-T类型1000兆比特/秒操作的物理层参数和规范（SupplementtoCarrierSenseMultipleAccesswithCollision Detection(CSMA/CD)Access Method and Physical Layer Specifications-Physical Layer Parametersand Specifications for 1000Mb/s OperationOver4-Pair of Category 5Balanced Copper Cabling,Type1000BASE-T)
IEEE802.3u媒体访问控制（MAC）的参数，物理层，媒体附加单元，100BASE-T类型100兆比特/秒运行的中继器（MediaAccessControl(MAC）Parameters,PhysicalLayer，MediumAttachmentUnits，andRepeaterfor100Mb/sOperation,Type100BASE-T)IEEE802.3z1000兆比特/秒操作的媒体访问控制（MAC）的参数，物理层，中继器和管理参数(Media Access Control Parameters,Physical Layers,Repeater and Management Parameters for 1 000Mb/sOperation)
ITU-TG.703
物理/数字接口的电气特性建议（Physical/electricalcharacteristicsofhierarchicaldigital interfaces)
ITU-TQ.702No.7信令系统规范一信令数据链路（SpecificationsofSignallingSystemNo.7-Signalling data link)
ITU-TQ.703No.7信令系统规范一消息传递部分信令链路（SpecificationsofSignallingSystemNo.7-Messagetransferpart,Signallinglink)ITU-TQ.704No.7信令系统规范一消息传递部分信令网功能和消息（SpecificationsofSignalling SystemNo.7-Message transfer part,Signalling network functions and messages)1
TB/T3376—2018

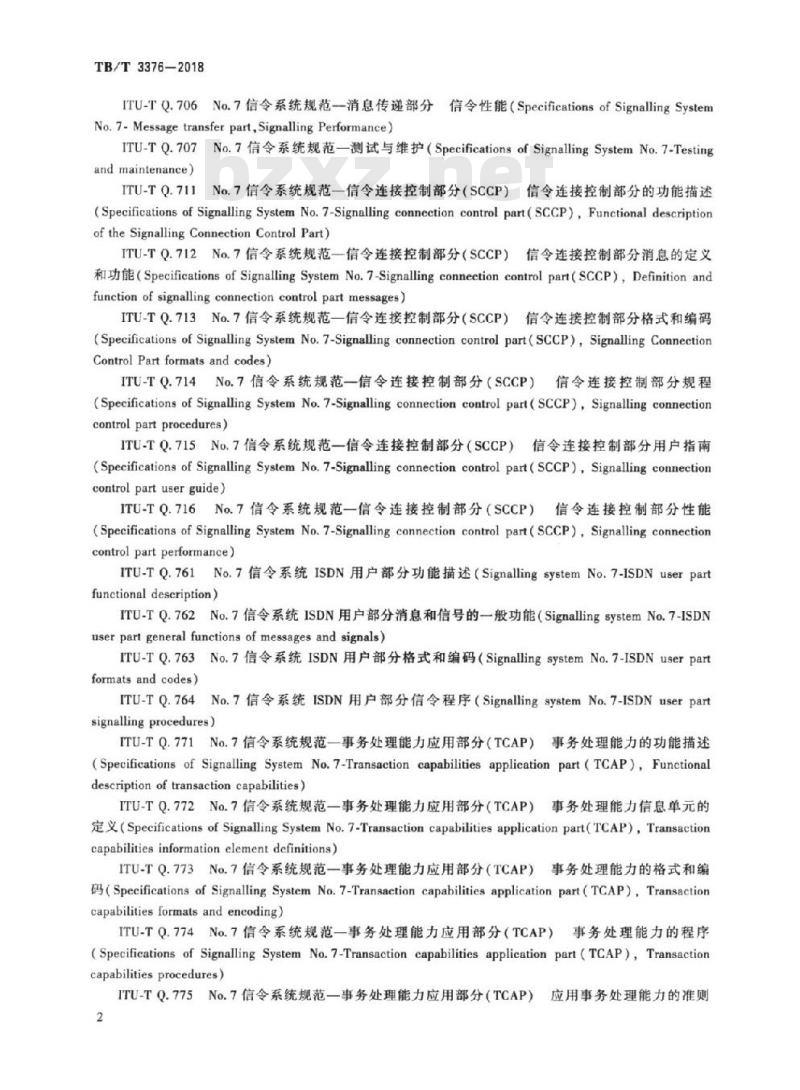

ITU-TQ.706No.7信令系统规范一消息传递部分信令性能（SpecificationsofSignallingSystemNo. 7-Message transfer part,Signalling Performance)ITU-TQ.707No.7信令系统规范一测试与维护（Specificationsof SignallingSystemNo.7-Testingand maintenance)
ITU-TQ.711No.7信令系统规范一信令连接控制部分（SCCP）信令连接控制部分的功能描述(Specifications of Signalling System No.7-Signalling connection control part(SCCP),Functional descriptionoftheSignallingConnectionControlPart)ITU-TQ.712No.7信令系统规范一信令连接控制部分（SCCP）信令连接控制部分消息的定义和功能（Specifications of SignallingSystem No.7-Signallingconnection control part(SCCP），Definition andfunction of signalling connection control part messages)ITU-TQ.713No.7信令系统规范一信令连接控制部分（SCCP）信令连接控制部分格式和编码(Specifications of Signalling System No.7-Signalling connection control part(SCCP), Signalling ConnectionControl Part formats and codes)ITU-TQ.714No.7信令系统规范一信令连接控制部分（SCCP）信令连接控制部分规程(Specifications of Signalling System No.7-Signalling connection control part(SCCP),Signalling connectioncontrolpartprocedures）
ITU-TQ.715No.7信令系统规范一信令连接控制部分（SCCP）信令连接控制部分用户指南(Specifications of Signalling System No.7-Signalling connection control part(SCCP),Signalling connectioncontrol part user guide)
ITU-TQ.716No.7信令系统规范一信令连接控制部分（SCCP）信令连接控制部分性能(Specificationsof Signalling System No.7-Signalling connection control part(SCCP),Signalling connectioncontrolpartperformance)
ITU-TQ.761No.7信令系统ISDN用户部分功能描述（SignallingsystemNo.7-ISDNuserpartfunctional description)
ITU-TQ.762No.7信令系统ISDN用户部分消息和信号的一般功能（SignallingsystemNo.7-ISDNuserpart general functions of messages and signals)ITU-TQ.763No.7信令系统ISDN用户部分格式和编码（SignallingsystemNo.7-ISDNuserpartformats and codes)
ITU-TQ.764No.7信令系统ISDN用户部分信令程序（SignallingsystemNo.7-ISDNuserpartsignallingprocedures)
ITU-TQ.771No.7信令系统规范一事务处理能力应用部分（TCAP）事务处理能力的功能描述(Specifications of Signalling System No.7-Transaction capabilities application part（TCAP）,Functionaldescription of transactioncapabilities)ITU-TQ.772No.7信令系统规范一事务处理能力应用部分（TCAP）事务处理能力信息单元的定义(Specifications of Signalling System No.7-Transaction capabilities application part(TCAP)，Transactioncapabilities information elementdefinitions)ITU-TQ.773No.7信令系统规范一事务处理能力应用部分（TCAP）事务处理能力的格式和编码(Specifications of Signalling System No.7-Transaction capabilities application part(TCAP)，Transactioncapabilities formats and encoding)ITU-TQ.774No.7信令系统规范一事务处理能力应用部分（TCAP）事务处理能力的程序(Specifications of Signalling System No.7-Transaction capabilities application part(TCAP),Transactioncapabilitiesprocedures）
ITU-TQ.775No.7信令系统规范一事务处理能力应用部分（TCAP）应用事务处理能力的准则2
TB/T3376-2018
(Specifications of Signalling System No.7-Transaction capabilities application part(TCAP),Guidelines forusing transaction capabilities)3缩略语
下列缩略语适用于本文件。
ACM：地址全消息（AddressCompleteMessage）AN-APDU：接人网络-应用协议数据单元（AccessNetwork-ApplicationProtocolDataUnit）ANM：应答消息（AnswerMessage）AuC：鉴权中心（AuthenticationCenter）BSC：基站控制器（BaseStationController）BSS：无线子系统（BaseStationSubsystem）BTS：基站(Base TransceiverStation)CFB：遇忙呼叫前转（CallForwardingonmobilesubscriberBusy）CFU：无条件呼叫前转（CallForwardingUnconditional）CFNRc：移动用户不可及呼叫前转（CallForwardingonmobilesubscriberNotReachable）CFNRy：无应答呼叫前转（CallForwardingonNoReply）CLIP：主叫号码识别显示（CallingLineIdentificationPresentation）COLP：被叫号码识别显示（COnnectedLineidentificationPresentation）CPG：呼叫进展消息（CallProGress）CSD：电路交换数据业务（CircuitSwitchData）CW：呼叫等待（CallWaiting）
eMLPP：增强型多级优先与强拆（enhancedMulti-LevelPrecedenceandPre-emption）FM：跟随转移（FollowMe）
GCR：组呼寄存器（GroupCallRegister）GSM：全球移动通信系统（GlobalSystemforMobilecommunications）GSM-R：铁路数字移动通信系统（GSM-Railway）HLR：归属位置寄存器（HomeLocationRegister）HOLD：呼叫保持（CallHold）
LAM：初始化地址（InitialAddressMessage）IMSI：国际移动用户标识（InternationalMobileSubscriberIdentity）IP：互联网协议（InternetProtocol）ISDN：综合业务数字网（IntegratedServicesDigitalNetwork）ISUP：ISDN用户部分（ISDNUserPart）[WF：互联功能单元（InterWorkingFunction）M2UAMTP第二级用户适配层（MessageTransferPart2UserAdaptationLayer）M3UA：MTP第三级用户适配层（MessageTransferPart3UserAdaptationLayer）MAP：移动应用部分（MobileApplicationPart）MCW：媒体网关（MediaCateWay）MLPP：多级优先与强拆（MultiLevelProcedenceandPreemption）MPTY：多方通信（MultiParTY）MS：移动终端（台）（MobileStation）MSC：移动交换中心（MobileSwitchingCenter）MSISDN：移动用户ISDN号码（MobileSubscriberISDNNumber）3
TB/T3376—2018
MSRN：移动台漫游号码（MobileStationRoamingNumber）MTP：消息传递部分（MessageTransferPart）MTP2：消息传递部分第二层（MessageTransferPartLevel2）MTP3：消息传递部分第三层（MessageTransferPartLevel3）OMC：操作与维护中心（OperationandMaintenanceCenter）OMC-R：无线子系统操作维护中心（OMC-Radio）OMC-S：移动交换子系统操作维护中心（OMC-Switching）PRI：基群速率接口（PrimaryRateInterface）REL：呼叫释放（Release）
RLC：呼叫释放完成（ReleaseComplete）SCCP：信令连接控制部分（SignallingConnectionControlPart）SCTP：流控制传输协议（StreamControlTransmissionProtocol）SCP：业务控制点（ServiceControlPoint）SIM：用户识别模块（SubscriberIdentityModule）SSP：业务交换点（ServiceSwitchingPoint)STP：信令转接点（SignallingTransferPoint）TCAP：事务处理能力应用部分（TransactionCapabilitiesApplicationPart）TMSC：汇接移动交换中心（TandemMobileSwitchingCenter）TMSI：移动用户临时标识（TemporaryMobileSubscriberIdentity）TRAU：码变换和速率适配单元（TranscoderandRateAdapterUnit）UUS1：用户到用户信令类型1（User-to-UserSignallingtype1）VBS：语音广播业务（VoiceBroadcastService）VGCS：语音组呼业务（VoiceGroupCallService）VLR：拜访位置寄存器（VisitorLocationRegister）4接口特性及分层协议
4.1一般要求
E/G接口是MSC/VLR和MSC/VLR之间的接口，主要用于MSC/VLR间的呼叫建立、切换过程、位置更新。
E/G接口分层协议栈见图1。
网络层
链路层
物理层
图1E/G接口分层协议栈定义
4.2物理层
TB/T3376-2018
采用2.048Mbit/s数字接口时，物理特性和电气特性应符合ITU-TG.703的相关规定；采用以太网接口时，速率不应低于100Mbit/s，100Mbit/s接口物理和电气特性应符合IEEE802.3u的规定，1000Mbi/s接口物理和电气特性应符合IEEE802.3z或IEEE802.3ab的规定。4.3链路层和网络层
链路层和网络层规定了信令链路与信令网规程。物理层采用2.048Mbit/s数字接口时，MTP2应符合ITU-TQ.702和ITU-TQ.703的规定，MTP3应符合ITU-TQ.704、ITU-TQ.706和ITU-TQ.707的规定。物理层采用以太网接口时，链路层和网络层应支持两种形式：a）第一种：IP、SCTP、M2UA、MTP3；b）第二种：IP、SCTP、M3UA。
IP应符合RFC791的规定，SCTP应符合RFC4960的规定，M2UA应符合YD/T1445的规定，M3UA应符合YD/T1192的规定，MTP3应符合ITU-TQ.704、ITU-TQ.706和ITU-TQ.707的规定。4.4SCCP层
SCCP层规定了附加寻址，地址翻译、面向无连接服务和分段重组规程，所传消息为SCCP消息。SCCP消息应符合ITU-TQ.711、ITU-TQ.712、ITU-TQ.713、ITU-TQ.714、ITU-TQ.715和ITU-TQ.716的规定。
4.5TCAP层
TCAP层规定了与应用无关的网络信息交互规程，所传消息为TCAP消息。TCAP消息应符合ITU-TQ.771,ITU-TQ.772、ITU-TQ.773、ITU-TQ.774和ITU-TQ.775的规定。4.6MAP层
MAP层规定了MSC/VLR和MSC/VLR之间进行通信的信令规程，所传消息为MAP消息。MAP只能使用由TCAP提供的结构化对话，当两个物理实体之间发送信息时，应符合3GPP29.002（V4.18.0，2007-09）中第7章的规定。
MAP层信令消息格式应符合3GPP29.002的规定。4.7ISUP层
ISUP层技术要求应符合ITU-TQ.761、ITU-TQ.762、ITU-TQ.763和ITU-TQ.764的相关规定。5信令流程及检验方法
5.1检验要求
检测条件及仪表要求见附录A，信令消息及信元名称中英文对照参见附录B。5.2基本功能
5.2.1成功的呼叫建立——主叫号码识别显示——主叫挂机5.2.1.1信令流程
——主叫号码识别显示——主叫挂机\信令流程见图2。“成功的呼叫建立
5.2.1.2检验方法
5.2.1.2.1初始条件
初始条件如下：
a）MSI和MS2均已注册功能号，MS2处于待机状态；b）MS2签约CLIP补充业务；
c）MSI在MSC/VLR（A）下，MS2在MSC/VLR（B）下，且两个MSC/VLR直连5
TB/T3376—2018
MSCVLR
图2“成功的呼叫建立
5.2.1.2.2检验过程
检验过程如下：
主叫号码识别显示一
MS1使用MSISDN号码或者功能号向MS2发起呼叫；a）
MSC/VLR
主叫挂机\信令流程
MS2应答呼叫，能正确显示MS1的功能身份，MS1能正确显示MS2的功能身份：MS1挂机；
检查E/G接口信令流程：
1）IAM消息中应包含CalledPartyNumber，CallingPartyNumber、UserServiceInformation、MLPPPrecedence和UsertoUserInformation信元；CallingPartyNumber信元中“限制地址提供指示\为00（充许提供），“鉴别指示语”为11（网络提供）：2）ANM消息中应包含UsertoUserInformation信元；3）REL消息中的原因值为16（NormalCallClearing）。5.2.2成功的呼叫建立一
5.2.2.1信令流程
被叫号码识别显示—被叫挂机
“成功的呼叫建立一
一被叫号码识别显示
MSCVLR
图3“成功的呼叫建立
被叫挂机信令流程见图3。
MSCVLR
被叫号码识别显示-
被叫挂机”信令流程
5.2.2.2检验方法
5.2.2.2.1初始条件
初始条件如下
a）MS1和MS2均已注册功能号，MS2处于待机状态；MS1签约COLP补充业务，MS2签约CLIP补充业务：b）
MS1在MSC/VLR（A)下，MS2在MSC/VLR(B）下，且两个MSC直连。5.2.2.2.2检验过程
检验过程如下，
MS1使用MSISDN号码或者功能号向MS2发起呼叫；b)
TB/T3376—2018
MS2应答呼叫，能正确显示MS1的功能身份，MS1能正确显示MS2的功能身份；MS2挂机；
检查E/G接口信令流程：
1）IAM消息中应包含CalledPartyNumber，CallingPartyNumberUserServiceInformation、MLPPPrecedence，UsertoUserInformation和OptionalForwardCallIndicators信元，OptionalForwardCallIndicators中“被连接线请求指示”为1（请求）；2）ANM消息中应包含ConnectedNumber和UsertoUserInformation信元，ConnectedNumber信元中“限制地址提供指示语”=00（允许提供）、“鉴别指示语”=11（网络提供）：3）REL消息中的原因值为16（NormalCallClearing）。5.2.3主叫在收到应答消息前挂机5.2.3.1信令流程
“主叫在收到应答消息前挂机信令流程见图4。MSC/VLR
MSCVLR
图4“主叫在收到应答消息前挂机”信令流程5.2.3.2检验方法
5.2.3.2.1初始条件
初始条件如下：
a）MS1和MS2均已注册功能号，MS2处于待机状态；b）MS1在MSC/VLR（A）下，MS2在MSC/VLR（B）下，且两个MSC直连。5.2.3.2.2检验过程
检验过程如下：
a）MS1使用MSISDN号码或者功能号向MS2发起呼叫；b)
MS1收到回铃音后挂机；
TB/T3376—2018
检查E/C接口信令流程：
IAM消息中应包含CalledPartyNumber，CallingPartyNumherUserServiceInformation、MLPPPrecedence和UsertoUserInformation信元；CallingPartyNumber信元中“限制地址提供指示\为00（允许提供），“鉴别指示语”为11（网络提供）；2）REL消息中的原因值为16（NormalCallClearing）。5.2.4不成功的呼叫建立——被叫用户忙5.2.4.1信令流程
“不成功的呼叫建立一
被叫用户忙”信令流程见图5a)或b）。MSCNLR
MSC/NLR
REL（原因值-UserBusy）
a)信令流程1
ACM（原因值=UserBusy）
b)信令流程2
图5“不成功的呼叫建立
5.2.4.2检验方法
5.2.4.2.1初始条件
初始条件如下：
MSCVLR
MSC/VLR
被叫用户忙”信令流程
a）MS1和MS2均已注册功能号，MS2处于通话状态，未激活CW业务：b）MS1在MSC/VLR（A）下，MS2在MSC/VLR(B）下，且两个MSC直连。5.2.4.2.2检验过程
检验过程如下：
MSI使用MSISDN号码或者功能号向MS2发起呼叫；a
MS1收到被叫用户忙的提示，链路释放；检查E/G接口信令流程：
1）IAM消息中应包含CalledPartyNumberCallingPartyNumber，UserServiceInformation，MLPPPrecedence和UsertoUserInformation信元；2)
ACM消息或REL消息中的原因值为17(UserBusy）。5.2.5不成功的呼叫建立一
5.2.5.1信令流程
“不成功的呼叫建立一
被叫用户非正常关机/不在服务区TB/T3376—-2018
被叫用户非正常关机/不在服务区”信令流程见图6a)或b）。MSCLR
MSC/VLR
ACM（原因值=No User Responding）REL
a）信令流程1
MSC/VLR
MSC/VLR
REL（原因值-NoUserResponding）RLCWww.bzxZ.net
b）信令流程2
图6“不成功的呼叫建立
5.2.5.2检验方法
5.2.5.2.1初始条件
初始条件如下：
被叫用户非正常关机/不在服务区”信令流程a）MS1和MS2均已注册功能号，MS2处于待机状态；b）MS1在MSC/VLR（A）下，MS2在MSC/VLR（B）下，且两个MSC直连。5.2.5.2.2检验过程
检验过程如下：
MS2非正常关机，不向网络发送去附着消息，或将MS2移动至网络覆盖区外；MS1使用MSISDN号码或者功能号向MS2发起呼叫；MS1收到被叫用户不可及的提示，链路释放；检查E/G接口信令流程：
IAM消息中应包含CalledPartyNumber，CallingPartyNumber，UserServiceInformation，MLPP1
Precedence和User toUserInformation信元：2）ACM消息或REL消息中的原因值为18（NoUserResponding）。5.2.6不成功的呼叫建立——没有可利用的电路/信道5.2.6.1信令流程
“不成功的呼叫建立一
一没有可利用的电路/信道\信令流程见图7。9
