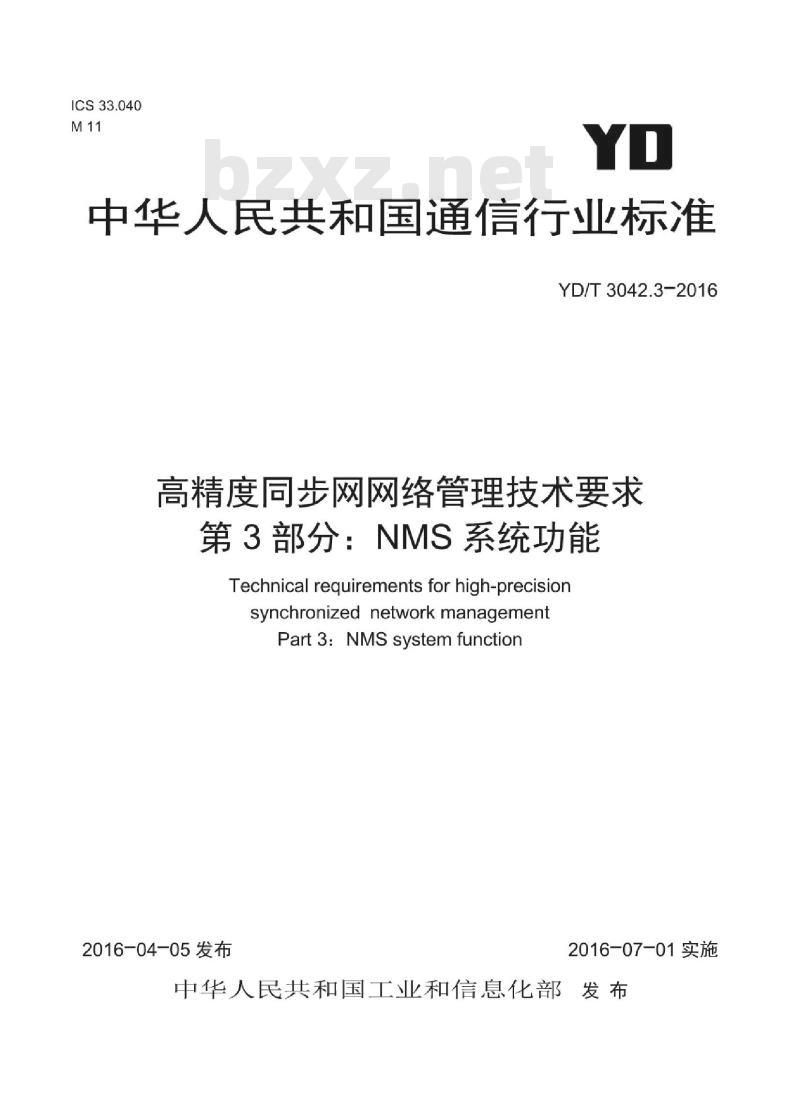

ICS33.040
中华人民共和宝通信行标准
YD/T3042.3-2016
高精度同步网网络管理技术要求第3部分：NMS系统功能
Technical requirements forhigh-precisionsynchronizednetwork managementPart3：NMSsystemfunctior
2016-04-05发布
2016-07-01实施
中华人民共和国工业和信息化部发布前

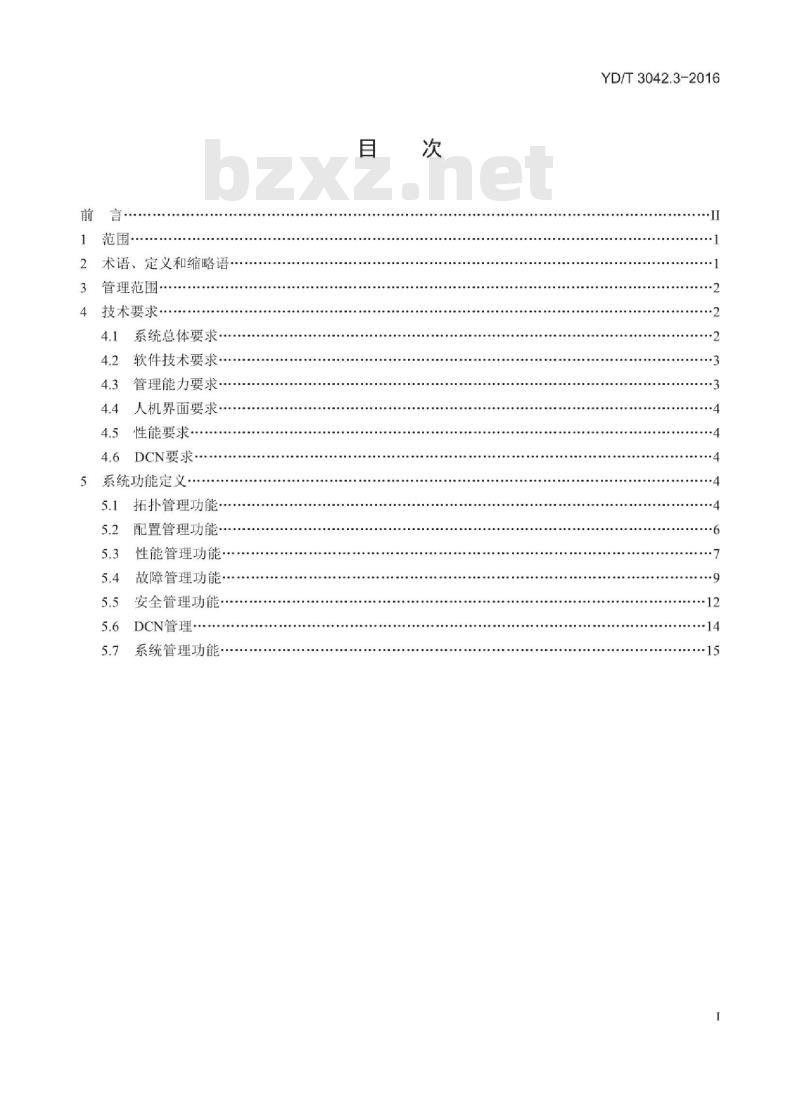

范围·
术语、定义和缩略语
管理范围·
技术要求
系统总体要求·
软件技术要求·
管理能力要求
人机界面要求
性能要求
DCN要求
5系统功能定义
5.1拓扑管理功能·
配置管理功能·
性能管理功能·
5.4故障管理功能
安全管理功能
DCN管理·
系统管理功能
YD/T3042.3-2016
YD/T3042.3-2016

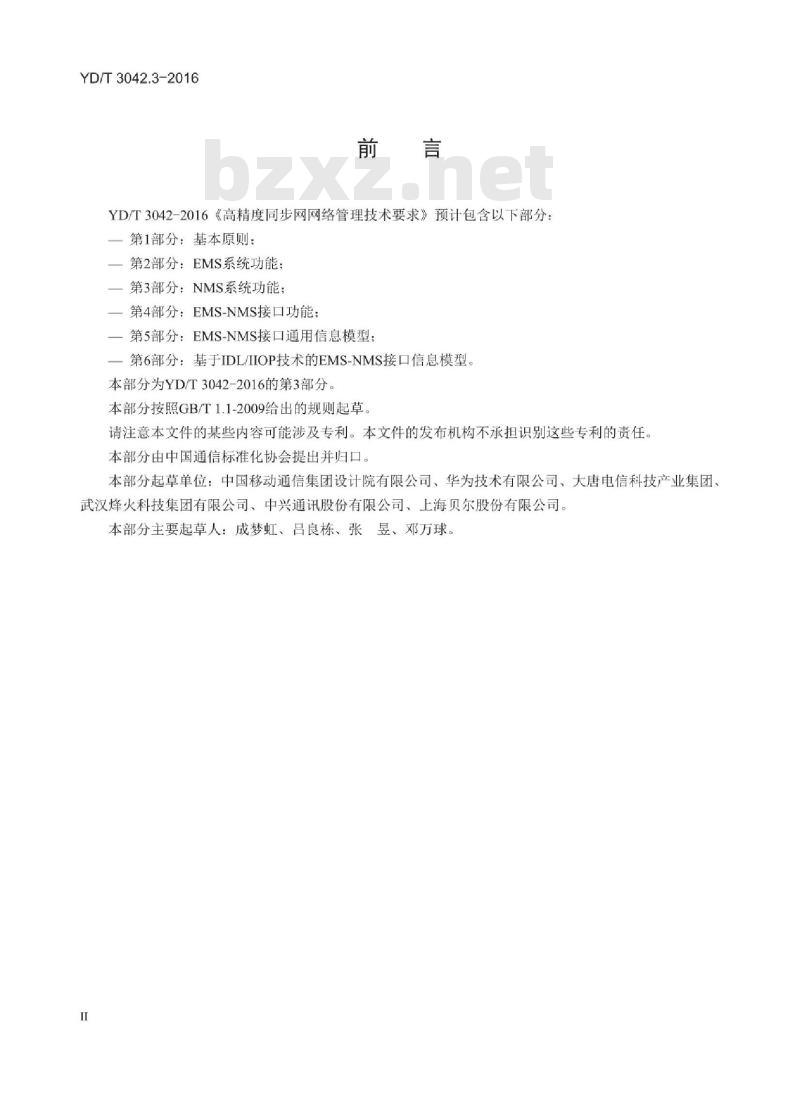

YD/T3042-2016《高精度同步网网络管理技术要求》预计包含以下部分：一第1部分：基本原则：
一第2部分：EMS系统功能；
一第3部分：NMS系统功能；
一第4部分：EMS-NMS接口功能：一第5部分：EMS-NMS接口通用信息模型：一第6部分：基于IDL/IIOP技术的EMS-NMS接口信息模型。本部分为YD/T3042-2016的第3部分。本部分按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：中国移动通信集团设计院有限公司、华为技术有限公司、大唐电信科技产业集团、武汉烽火科技集团有限公司、中兴通讯股份有限公司、上海贝尔股份有限公司。本部分主要起草人：成梦虹、吕良栋、张昱、邓万球。I
HiiKAoNiKAca

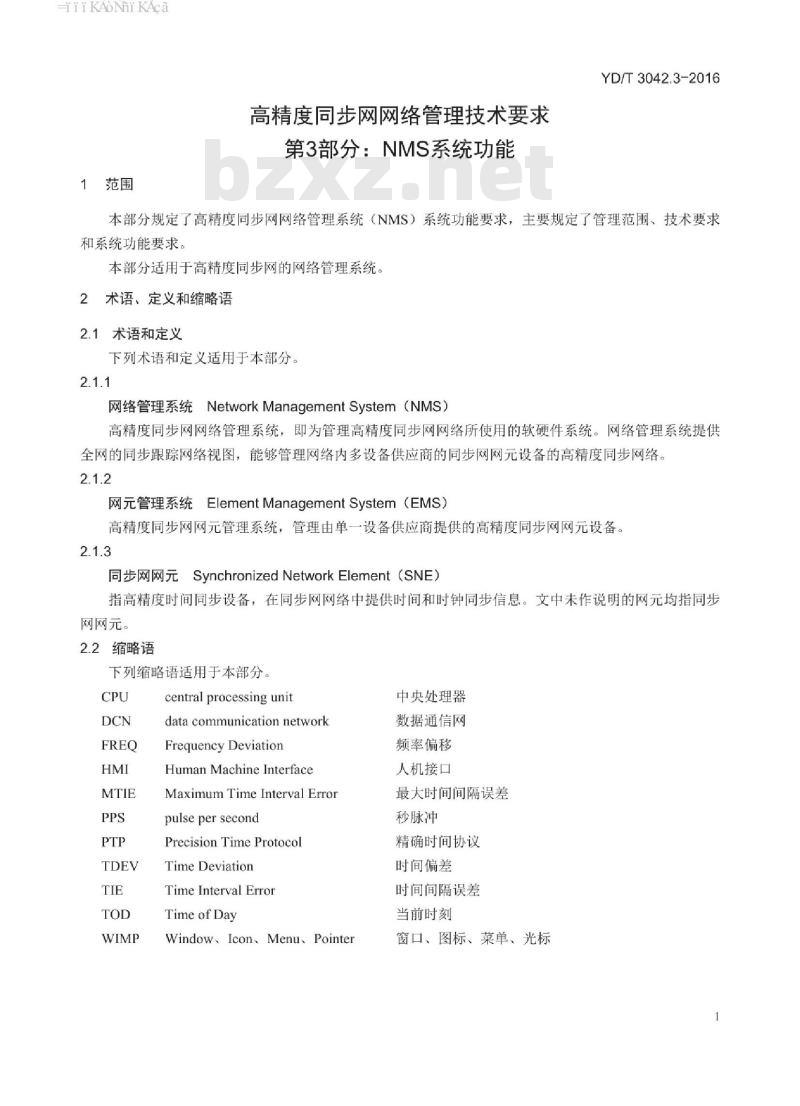

1范围
高精度同步网网络管理技术要求第3部分：NMS系统功能
YD/T3042.3-2016
本部分规定了高精度同步网网络管理系统（NMS）系统功能要求，主要规定了管理范围、技术要求和系统功能要求。
本部分适用于高精度同步网的网络管理系统。2术语、定义和缩略语
2.1术语和定义
下列术语和定义适用于本部分。2.1.1
网络管理系统NetworkManagementSystem（NMs）高精度同步网网络管理系统，即为管理高精度同步网网络所使用的软硬件系统。网络管理系统提供全网的同步跟踪网络视图，能够管理网络内多设备供应商的同步网网元设备的高精度同步网络。2.1.2
网元管理系统ElementManagementSystem（EMs）高精度同步网网元管理系统，管理由单一设备供应商提供的高精度同步网网元设备。2.1.3
同步网网元SynchronizedNetworkElement（SNE）指高精度时间同步设备，在同步网网络中提供时间和时钟同步信息。文中未作说明的网元均指同步网网元。
2.2缩略语
下列缩略语适用于本部分
central processing unit
data communicationnetwork
Frequency Deviation
Human Machine Interface
Maximum Time Interval Error
pulse per second
Precision Time Protocol
Time Deviation
Time Interval Error
TimeofDay
Window、Icon、Menu、Pointer
中央处理器
数据通信网
频率偏移
人机接口
最大时间间隔误差
秒脉冲
精确时间协议
时间偏差
时间间隔误差
当前时刻
窗口、图标、菜单、光标
TiikAoNiKAca
YD/T3042.3-2016

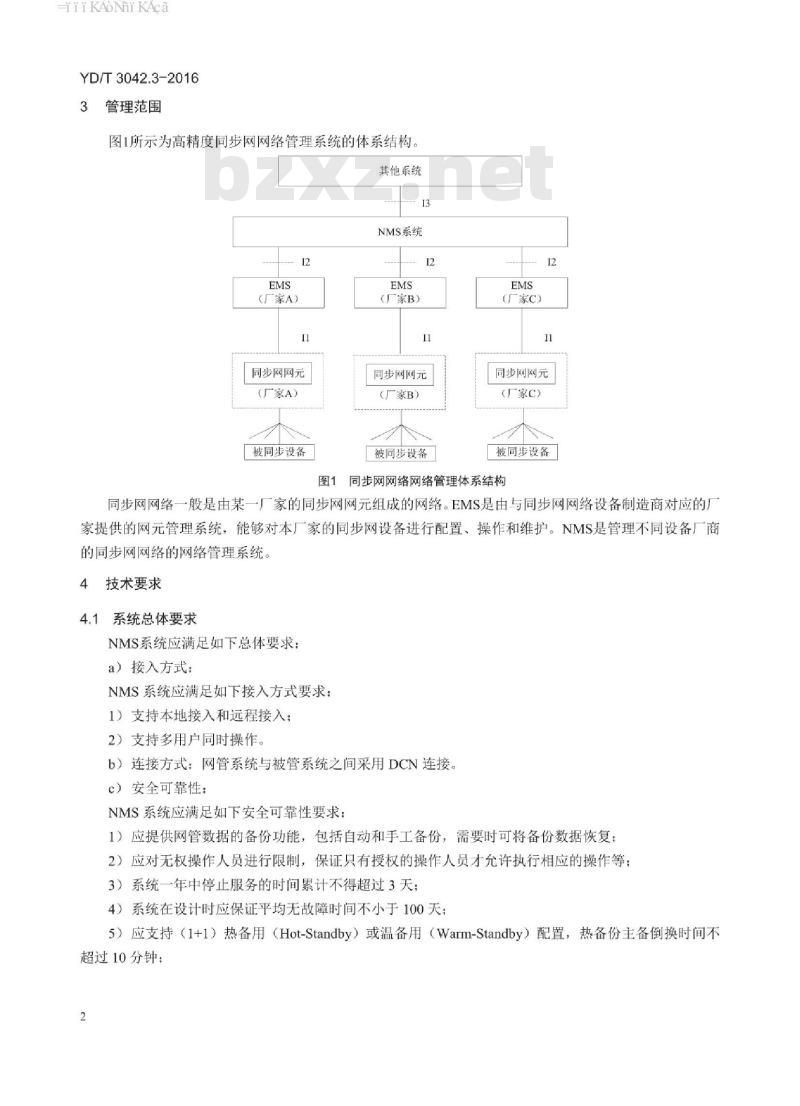

3管理范围
图1所示为高精度同步网网络管理系统的体系结构。其他系统
NMS系统
（厂家A）
同步网网元
（厂家A）
被同步设备
（厂家B）
同步网网元
（厂家B）
被同步设备
（厂家C）
同步网网元
(厂家C)
被同步设备
图1同步网网络网络管理体系结构同步网网络一般是由某一厂家的同步网网元组成的网络。EMS是由与同步网网络设备制造商对应的厂家提供的网元管理系统，能够对本厂家的同步网设备进行配置、操作和维护。NMS是管理不同设备厂商的同步网网络的网络管理系统。4技术要求
4.1系统总体要求
NMS系统应满足如下总体要求：
a）接入方式：
NMS系统应满足如下接入方式要求：1）支持本地接入和远程接入：
2）支持多用户同时操作。
b）连接方式：网管系统与被管系统之间采用DCN连接c）安全可靠性：
NMS系统应满足如下安全可靠性要求：1）应提供网管数据的备份功能，包括自动和手工备份，需要时可将备份数据恢复；2）应对无权操作人员进行限制，保证只有授权的操作人员才允许执行相应的操作等；3）系统一年中停止服务的时间累计不得超过3天；4）系统在设计时应保证平均无故障时间不小于100天；5）应支持（1+1）热备用（Hot-Standby）或温备用（Warm-Standby）配置，热备份主备倒换时间不超过10分钟：
iiKAoiKAca
YD/T3042.3-2016
6）NMS系统的投入、退出和异常停止后，不应影响它管理的EMS的正常运行，也不应影响高精度司步网网络的正常业务；
7）与EMS连接中断时，系统应在一定时间内自动尝试重建连接，如连接失败应以告警形式提示用户：
8）用户界面程序异常停止后，不应影响服务器端和其他用户界面的正常运行。d）NMS应使用四位十进制数表示年份。e）需要时间标记的事件，建议以秒为单位f）应提供打印设置和打印功能。g）应提供对EMS的仿真终端接入功能。h）所有界面应简洁、友好，操作简单，提示清晰，提供在线帮助。i）用户界面显示应采用中文。
j）数据表示：
NMS系统应满足如下数据表示要求：1）根据需要可配备多个控制台和大屏幕显示屏：2）对于网管的告警信息要采用多种手段表示，如声、光等；3）应支持通配符查询：
4）对于同一功能，应提供多种方式的操作手段，如鼠标操作、热键操作等。k）对于统计信息，应以报表或直观图形化方式（如直方图、立体图、曲线图等）进行表示。1）时间同步：应支持NTP功能。m）数据同步：应保证NMS与EMS数据的一致性。4.2软件技术要求
NMS系统应满足如下软件技术要求：a）可靠性：NMS软件应具有处理各种非正常状态和事件的能力：b）开放性：NMS应采用多层开放体系结构，具有清晰的体系结构，对不同组网方式的网络，无须进行专门的软件开发，并能遵循相应的国际标准；c）分布性：NMS建议采用分布式计算的技术：d）可扩展性：NMS应具有良好的伸缩性，可以随网络规模的增长平滑扩展：NMS还应具有后向兼容性，当NMS版本升级后，应能管理所有的EMS，同时低版本系统中的数据应自动迁移到高版本系统中。
4.3管理能力要求
NMS系统应满足如下管理能力要求：a）NMS可支持同时操作的用户数不得少于100个：b）NMS所能处理的最大当前告警数目应不小于50000个。c）NMS应至少管理10个EMS。
HiiKAoNi KAca此内容来自标准下载网
YD/T3042.3-2016
4.4人机界面要求
4.4.1一般要求
NMS系统的管理功能是通过WIMP方式的HMI来实现的。被管理的同步网网元均应在一个管理软件平台进行管理。
4.4.2图形用户界面
NMS系统的各种功能是通过上弹、下拉和分级菜单方式来表示的，各种菜单是由一系列操作列表组成。某一用户只能使用授权范围内的菜单。多窗口采用重叠或TAB方式，每一个屏幕显示窗口中均应含有实现相关功能的菜单条。系统中至少包含以下菜单：系统的启动、关闭、备份、打印和在线帮助。NMS系统的图形用户界面应支持以下操作功能a）每一个窗口中应具备在线帮助和打印功能；b）上弹、下拉菜单：
c）鼠标操作，并且鼠标右键可选相关常用功能4.4.3声音设置
NMS系统应能提供声音设置开关。可根据告警级别自定义告警声音及持续时间。4.4.4颜色要求
NMS系统应支持彩色高分辨率监视器。对不同的信息应有不同的颜色区别。颜色应可以由用户选择修改。用户授权内可使用的菜单条与其不能使用的菜单条应有不同亮度级别显示；不同级别的告警应有不同的颜色设置。同步网网元的物理结构及其相对位置、形状、尺寸以及资源的占用情况和其他特征，根据用户需要均能具有颜色区别。颜色和字体可由用户根据需要配置。颜色的建立和恢复应是实时的。4.5性能要求
NMS系统应满足如下性能要求：
a）告警响应时间：网络设备运行正常情况下，NMS的告警平均响应时间（指从网元发生告警到NMS显示告警）不大于10秒。同时，在系统满负荷情况下，告警响应时间应不大于以上指标的150%。b）存储能力要求：各种日志文件应至少能保存6个月的事件。c）时间精度要求：时间戳的精度为1秒。d）数据的准确性、完备性要求：厂商EMS系统应保证NMS系统数据的准确性。NMS系统数据应反映实际网络和资源配置状况。设备上报的告警信息应真实准确反映网络的运行状况，告警信息应精确定位到发生故障网元的具体位置。EMS向NMS系统传递的管理信息是完备的，足以提供NMS系统所需的各种网络信息。
4.6DCN要求
DCN用于在NMS和EMS之间传送网管信息。NMS应支持以太网的接入能力，2Mbit/s（G.703同向型接口）或其他已投入商用的数据通信网方式作为可选5系统功能定义
5.1拓扑管理功能
5.1.1网络拓扑视图
网络拓扑视图应能提供如下视图：4
HiiKAoNiKAca
a）物理视图：通过EMS管理网元和子网（网元可被划分为互不交叉的子网）：YD/T3042.3-2016
b）支持分层的拓扑结构，可根据地理区域、厂家、设备类型等分层显示网络视图：c）管理视图：显示所管辖的EMS及EMS下管理的同步网网络：d）支持拓扑图定制：根据维护需要，用户可以自已定义不同分类的拓扑视图。5.1.2网络浏览功能
NMS系统应满足如下网络浏览功能要求：a）拓扑图查看功能要求：
1）拓扑图的背景地图应能定制，拓扑图应能放大和缩小，并且能上下左右移动，在拓扑图上用不同的图标来标识不同类型的节点（网元、子网或其他）；2）拓扑图应正确反映网络的实际组网情况，及各网元之间的物理连接关系：3）可配合使用导航树，查找网元、子网等：4）通过物理视图可查看网元、子网的配置信息：5）通过管理视图，即EMS分布图，可查看NMS与EMS之间的通信状态等信息；6）当同时显示不同内容的多个窗口时，只有一个激活窗口接受用户的操作和输入。激活窗口的标题栏以高亮度显示；
7）保证窗口显示信息（如配置信息，故障信息，性能信息等）的一致性，当多个用户同时操作系统的相同对象时，不同用户看到的信息应相同：8）可通过拓扑节点查看网元的相关信息。b）拓扑图导航功能要求；
1）可展开和收缩网元组节点：
2）可以根据需要切换到不同的网络拓扑视图：3）可以拖动鼠标看到不在视野范围的视图c）拓扑图缩放功能要求：
1）可根据需要对拓扑图进行放大、缩小和平移：2）可指定放缩区域、指定放缩比例进行刷新。d）拓扑图定位功能要求：
1）可在当前或其他视图中，查找指定网元；2）可以根据需要使用不同的方式选择网元，如单个网元选择和区域选择（可能为矩形区域，圆形区域或不规则形区域等）。
注：以上功能都应提供菜单操作或热键操作。5.1.3网络监视功能
网络拓扑应能够动态、实时显示所管辖全网的运行状态和状况，包括：a）实时反映网络设备配置的变更情况，网元配置信息的改变情况通过某种方式（如图表闪烁或其他醒目的方式）在拓扑图中提示用户：b）实时反映被管系统的告警事件。拓扑监视应能够及时反映全网重大网元告警，告警应以可视、可闻的形式提醒维护人员：a）NMS和所管理的EMS连接，实时监视EMS的联机状态：5
HiiKAoNiKAca
YD/T3042.3-2016
注：告警的呈现，应能表示本网元告警、EMS告警、底层对象传递的告警等b）系统对实时的告警事件作出及时反应，在拓扑图中以相应链路节点变色或闪烁等形式提示：c）告警信息未确认应保持对用户的提示；d）支持从告警列表到网络拓扑的关联定位：e）系统应支持彩色高分辨率，并可根据用户需要进行设置。5.1.4拓扑信息同步
NMS应支持与EMS之间同步拓扑信息，包括手工和自动同步方式。5.1.5拓扑信息存储
NMS应能对所有拓扑信息进行存储和备份。5.1.6拓扑图编辑功能
用户可通过拓扑编辑功能手工生成部分拓扑图，包括如下功能：a）手工添加虚拟网元到拓扑图：b）从拓扑图中去除虚拟网元：
c）手工添加、修改、删除网元之间的连线：d）手工定义、修改、移动网元位置、名称等；e）可增加、修改、删除网元组节点：f）保存当前视图。
5.1.7图例管理功能
用户可通过图例管理功能对图例进行管理，包括：a）查询各种图例及其颜色的意义；b）定制图例，包括重新选择或修改图例的大小和颜色等。注：图例是对图中表示符号的说明，用户可以通过该功能查询/修改图中的表示符号5.2配置管理功能
5.2.1EMS配置管理
用户可查询/修改同步网网络中各类EMS信息，包括（标*者为可修改的信息）：a）EMS名称：
b）EMS友好名称（*）：
c）EMS设备制造商：
d）主机IP地址、与NMS相连的端口号（*）：e）创建者标记（*）：
f）创建日期；
g）联系方法（*）；
h）备注（*）
5.2.2网元配置管理
5.2.2.1网元管理
用户可以查询全网或单个网元的信息，具体包括以下内容：a）网元名称：
TiiKAoNiKAca
b）网元的所有者；
c）网元的地理位置：
d）网元IP地址
e）网元的软件版本；
f）网元型号：
g）网元的运行状态。
5.2.2.2槽位管理
YD/T3042.3-2016
用户可以查询全网网元的槽位信息，或查询单个槽位的信息，具体包括以下内容：a）槽位名称；
b）槽位所在位置：
c）槽位中安装的板卡名称：
d）槽位当前状态。
5.2.3板卡信息查询
用户可以查询全网网元的板卡信息，或查询单个板卡信息，具体包括以下内容：a）板卡名称；
b）板卡类型；
c）板卡运行状态：
d）板卡版本；
e）板卡序列号：
f）当前告警状态。
5.2.4报表管理
NMS应能以报表的形式（表格或图形）将全网配置信息和统计分析结果呈现给用户。根据用户设定的报表内容，格式和生成报表的时间，生成相应的报表，并根据用户将报表以指定的格式打印出来或输出到其他外围存储设备上。
5.3性能管理功能
5.3.1性能测量数据
NMS对网元的性能监测指标，当前应满足表1的规定。其余关于时间同步的相关性能指标尚在研究中，在后续相关标准发布后对应更新。表1
性能指标
FREQ（FrequencyDeviation，频率偏移）TIE（TimeIntervalError，时间间隔误差）高精度同步网网元设备性能列表描述
对频率输入源进行频偏性能监测（以系统时钟为参考）对时间输入源进行时间间隔误差的性能监测（以系统时钟为参考）MTIE（MaximumTimeIntervalError，最大时间利用TIE数据，计算MTIE指标，指一个观测时间内，一个给定时间信间隔误差】
TDEV（TimeDeviation，时间偏差）5.3.2性能监测管理
号相对于理想时钟信号的最大峰到峰延迟变化利用TIE数据，计算TDEV指标，是对一个信号的预期时间变化的测量性能监测就是在指定时间内以指定监测周期对指定监测对象的性能参数进行连续测量。NMS应能支持网元性能监测参数、性能监测对象的监测状态和上报状态的设定/查询等。7
YD/T3042.3-2016
5.3.2.1设置性能监测参数
用户可指定性能监测的如下属性：a）监测对象；
b）监测起始时间（可选，若不指定，表示立即开始监测）：c）监测终止时间（可选，若不指定，表示一直监测）：d）监测周期（15分钟、24小时、自定义）：e）上报周期（大于等于监测周期）：f）要监测的性能参数：
g）是否自动上报。
5.3.2.2查询/修改性能监测参数用户可查询/修改性能监测的如下参数（标*者为可修改参数）：a）监测对象；
b）需要监测的参数(*)：
c）监测周期（15分钟、24小时）（*）：d）监测状态(*);
e）上报周期（大于等于监测周期）（*）：f）开始时间(*)：
g）结束时间(*)：
h）是否自动上报（*）。
5.3.3性能数据上报管理
在每次监测周期到达后，NMS支持将性能数据保存到数据库中，性能数据包括如下内容：a）监测对象；
b）监测属性及其值：
c）监测周期：
d）本次监测间隔的结束时间。
5.3.4历史性能数据管理
5.3.4.1历史性能数据查询
历史数据中存放历次采集后的性能数据，NMS应可支持按以下情况的组合来查询性能数据a）按监测对象来指定：
b）按性能数据采集周期（15分钟或24小时）来指定：c）按采集数据的时间或时间段来指定：d）按性能参数来指定。
NMS应提供各种方式将性能数据显示给用户，如表格、直方图、曲线图（折线图）等。NMS可按一定的格式将这些数据输出到文件中，用户可将该文件输出到外围存储设备进行存储，或按用户指定的格式输出到打印机上。
5.3.4.2历史性能数据备份
YD/T3042.3-2016
NMS提供对历史性能数据的永久备份功能，即将网管系统数据库中存储的性能数据定期或按照用户的要求导出备份到指定的外围存储介质中。用户可以指定要备份的性能数据的条件，如：a）按监测对象来指定：
b）按采集数据的时间或时间段来指定：c）按性能参数来指定。
备份的性能数据应可以用来制作性能报表或系统遭到破坏时用于系统恢复。5.3.4.3历史性能数据删除
NMS提供对历史性能数据的删除功能，将已备份的或不再需要的历史数据进行删除。用户可以指定要删除的历史数据的条件，如：a）按监测对象来指定：
b）按采集数据的时间或时间段来指定：c）按性能参数来指定：
d）按数据个数来指定。
5.3.5性能数据存储
性能数据在NMS存储设备上的保存期限最少为：a）测量周期为15分钟的测量数据：30天：b）测量周期为24小时的测量数据：60天：c）测量周期为自定义的测量数据：30天。NMS应允许用户设置性能数据的存储期限和存储容量，对超过期限或容量的性能数据，应提示用户进行归档和删除。
NMS应提供将性能测量数据以文件的形式转存到大容量存储介质上，供用户进行脱机分析。5.3.6性能数据报表
用户可以在NMS上设定定期生成性能数据统计报表，用户可以指定报表生成参数a）报表生成的开始时间和间隔时间：b）报表类型（小时报表、日报表、周报表、月报表等）：c）性能监测对象；
d）性能监测参数：
e）性能数据开始时间、结束时间。用户可以指定报表生成方式，如TOP-N报表，列出某一段时间流量参数最大或最小的性能统计数据。用户可以在NMS通过折线图、直方图、饼图等方式查询统计报表，统计报表可以保存成磁盘文件。5.4故障管理功能
5.4.1告警类型、级别和状态
NMS应能通过指示灯和告警信号指示设备的故障，不同的故障原因对应不同的告整信息系统应能够为指定的告警原因分配（或重新分配）告警的严重级别。告警严重级别分为如下五类：a）紧急告警（Critical）：
b）主要告警(Major)：
