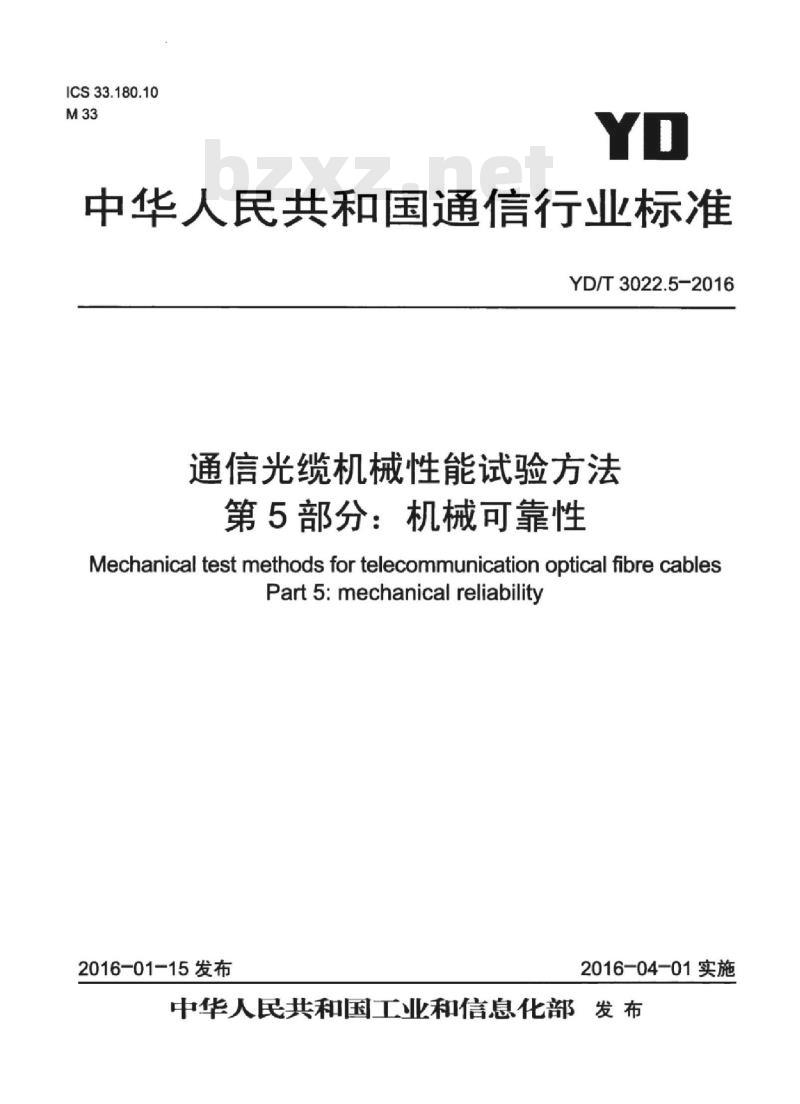

【YD通讯标准】 通信光缆机械性能试验方法 第5部分:机械可靠性

ICS33.180.10
中华人民共和国通信行业标准
YD/T3022.5-2016
通信光缆机械性能试验方法
第5部分：机械可靠性
MechanicaltestmethodsfortelecommunicationopticalfibrecablesPart5:mechanicalreliability
2016-01-15发布
2016-04-01实施
中华人民共和国工业和信息化部发布前
待规定细节·
YD/T3022.5-2016
YD/T3022.5-2016

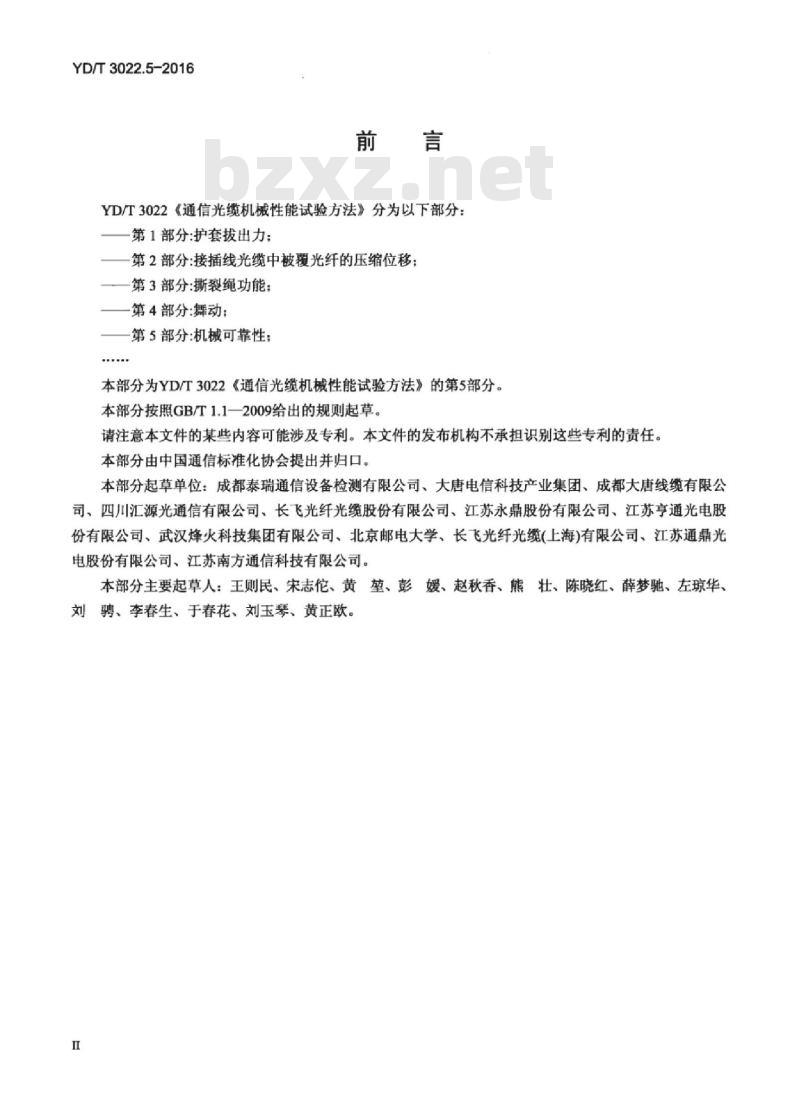

YD/T3022《通信光缆机械性能试验方法》分为以下部分：第1部分：护套拨出力：
一第2部分：接插线光缆中被覆光纤的压缩位移：一第3部分：撕裂绳功能：
一第4部分：舞动：
一第5部分：机械可靠性：
本部分为YD/T3022《通信光缆机械性能试验方法》的第5部分。本部分按照GB/T1.1—2009给出的规则起草。请注意本文件的某此内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本部分由中国通信标准化协会提出并归口。本部分起草单位：成都泰瑞通信设备检测有限公司、大唐电信科技产业集团、成都大唐线缆有限公司、四川汇源光通信有限公司、长飞光纤光缆股份有限公司、江苏永鼎股份有限公司、江苏亨通光电股份有限公司、武汉烽火科技集团有限公司、北京邮电大学、长飞光纤光缆（上海)有限公司、江苏通鼎光电股份有限公司、江苏南方通信科技有限公司。本部分主要起草人：王则民、宋志佗、黄堃、彭媛、赵秋香、熊壮、陈晓红、薛梦驰、左琼华、刘骋、李春生、于春花、刘玉琴、黄正欧。I
HiiKAoiKAca

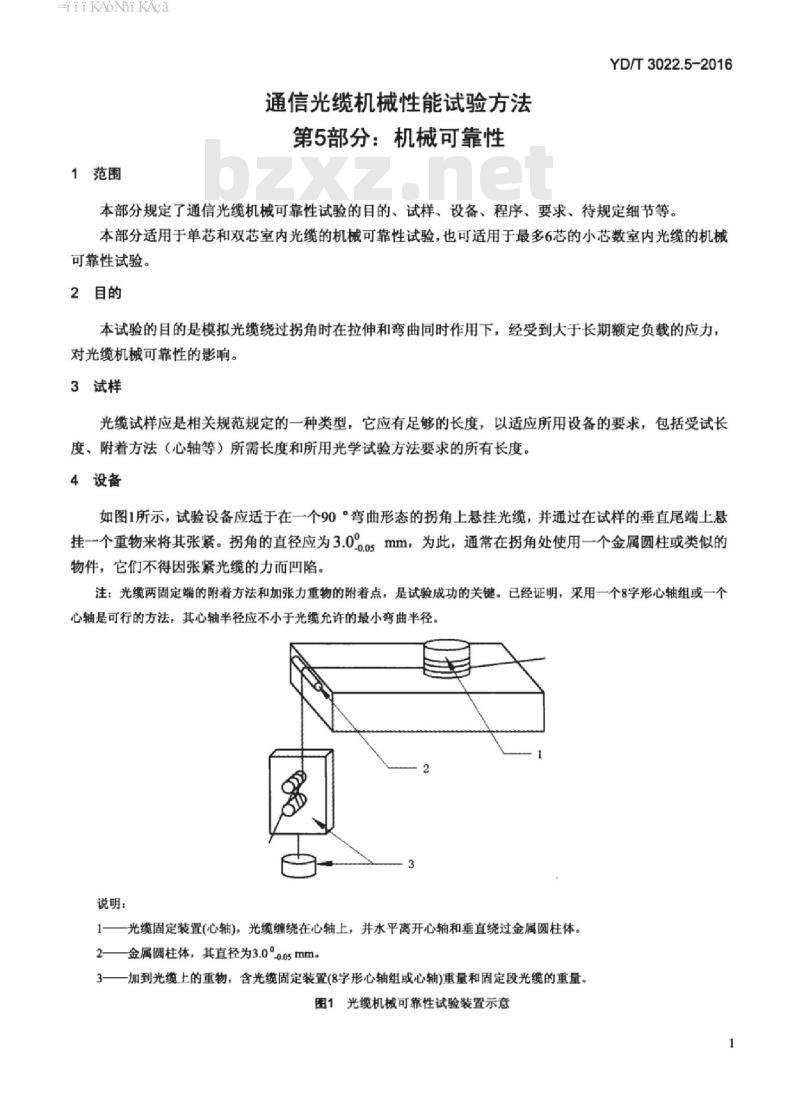

1范围
通信光缆机械性能试验方法www.bzxz.net
第5部分：机械可靠性
YD/T3022.5-2016
本部分规定了通信光缆机械可靠性试验的目的、试样、设备、程序、要求、待规定细节等。本部分适用于单芯和双芯室内光缆的机械可靠性试验，也可适用于最多6芯的小芯数室内光缆的机械可靠性试验。
2目的
本试验的目的是模拟光缆绕过拐角时在拉伸和弯曲同时作用下，经受到大于长期额定负载的应力，对光缆机械可靠性的影响。
3试样
光缆试样应是相关规范规定的一种类型，它应有足够的长度，以适应所用设备的要求，包括受试长度、附着方法（心轴等）所需长度和所用光学试验方法要求的所有长度。4设备
如图1所示，试验设备应适于在一个90“弯曲形态的拐角上悬挂光缆，并通过在试样的垂直尾端上悬挂一个重物来将其张紧。拐角的直径应为3.0%.05mm，为此，通常在拐角处使用一个金属圆柱或类似的物件，它们不得因张紧光缆的力而凹陷。注：光缆两固定端的附着方法和加张力重物的附着点，是试验成功的关键。已经证明，采用一个8字形心轴组或一个心轴是可行的方法，其心轴半径应不小于光缆充许的最小弯曲半径。说明：
1一光缆固定装置(心轴)，光缆缠绕在心轴上，并水平离开心轴和垂直绕过金属圆柱体。2—金属圆柱体，其直径为3.0°0.05mm。3一—加到光缆上的重物，含光缆固定装置（8字形心轴组或心轴）重量和固定段光缆的重量。图1光缆机械可靠性试验装置示意HiiKAoiKAca
YD/T3022.5-2016

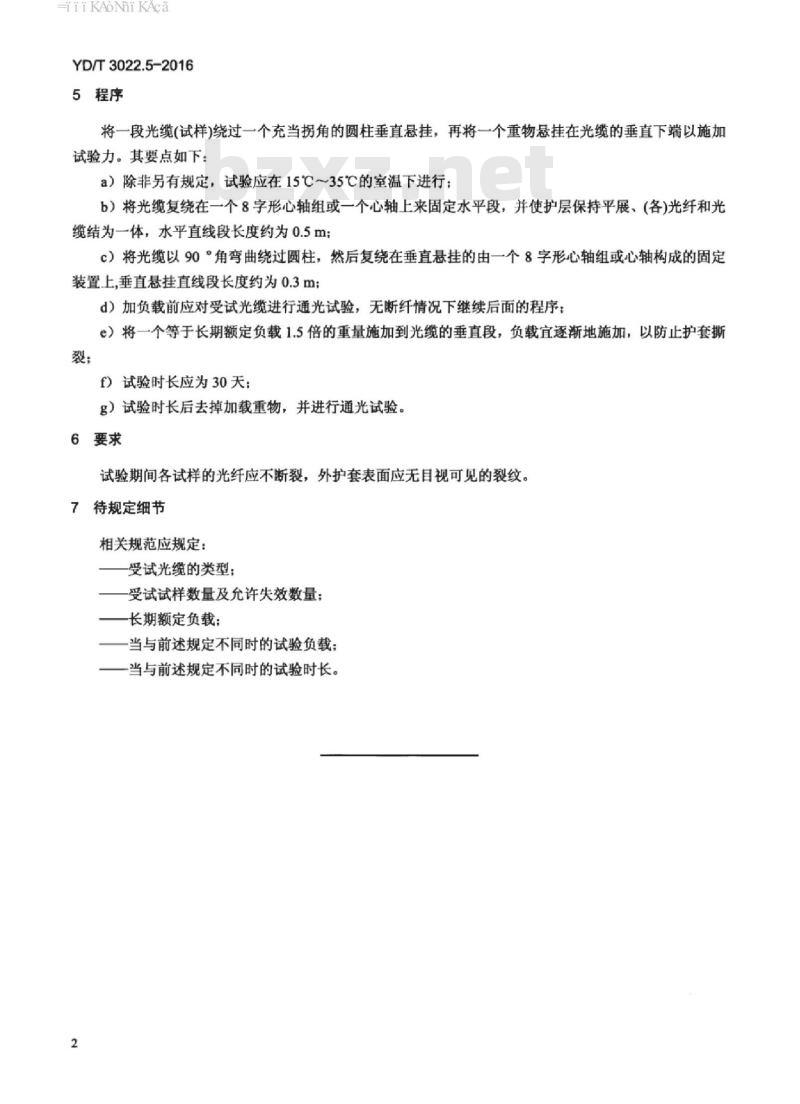

5程序
将一段光缆（试样）绕过一个充当拐角的圆柱垂直悬挂，再将一个重物悬挂在光缆的垂直下端以施加试验力。其要点如下：
a）除非另有规定，试验应在15℃～35℃的室温下进行；b）将光缆复绕在一个8字形心轴组或一个心轴上来固定水平段，并使护层保持平展、（各）光纤和光缆结为一体，水平直线段长度约为0.5m；c）将光缆以90“角弯曲绕过圆柱，然后复绕在垂直悬挂的由一个8字形心轴组或心轴构成的固定装置上，垂直悬挂直线段长度约为0.3m；d）加负载前应对受试光缆进行通光试验，无断纤情况下继续后面的程序；e）将一个等于长期额定负载1.5倍的重量施加到光缆的垂直段，负载宜逐渐地施加，以防止护套撕裂：
f）试验时长应为30天：
g）试验时长后去掉加载重物，并进行通光试验。6要求
试验期间各试样的光纤应不断裂，外护套表面应无目视可见的裂纹。7待规定细节
相关规范应规定：
受试光缆的类型：
一受试试样数量及允许失效数量：长期额定负载：
一当与前述规定不同时的试验负载：一当与前述规定不同时的试验时长。2
