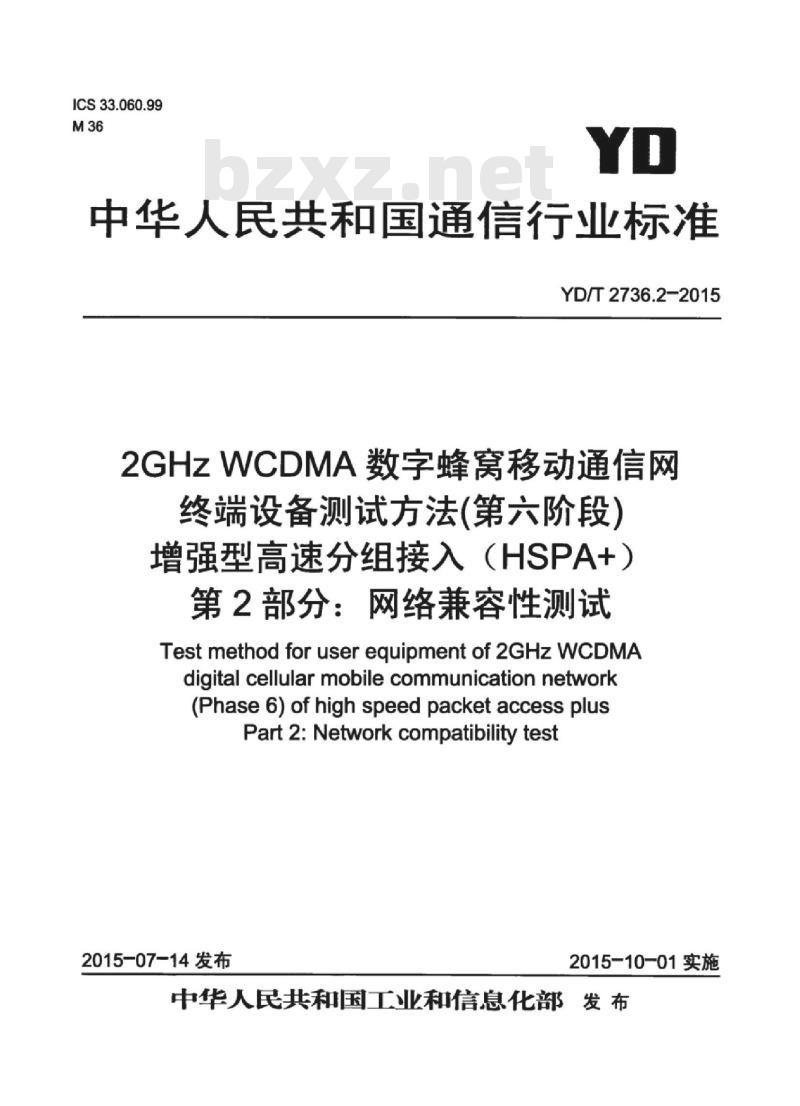

ICS33.060.99
中华人民共和国通信行业标准
YD/T2736.2-2015
2GHzWCDMA数字蜂窝移动通信网
终端设备测试方法(第六阶段）
增强型高速分组接入（HSPA+）
第2部分：网络兼容性测试
Testmethod for userequipment of2GHz WCDMAdigital cellularmobile communication network(Phase 6) ofhigh speed packetaccess plusPart2:Networkcompatibilitytest2015-07-14发布
2015-10-01实施

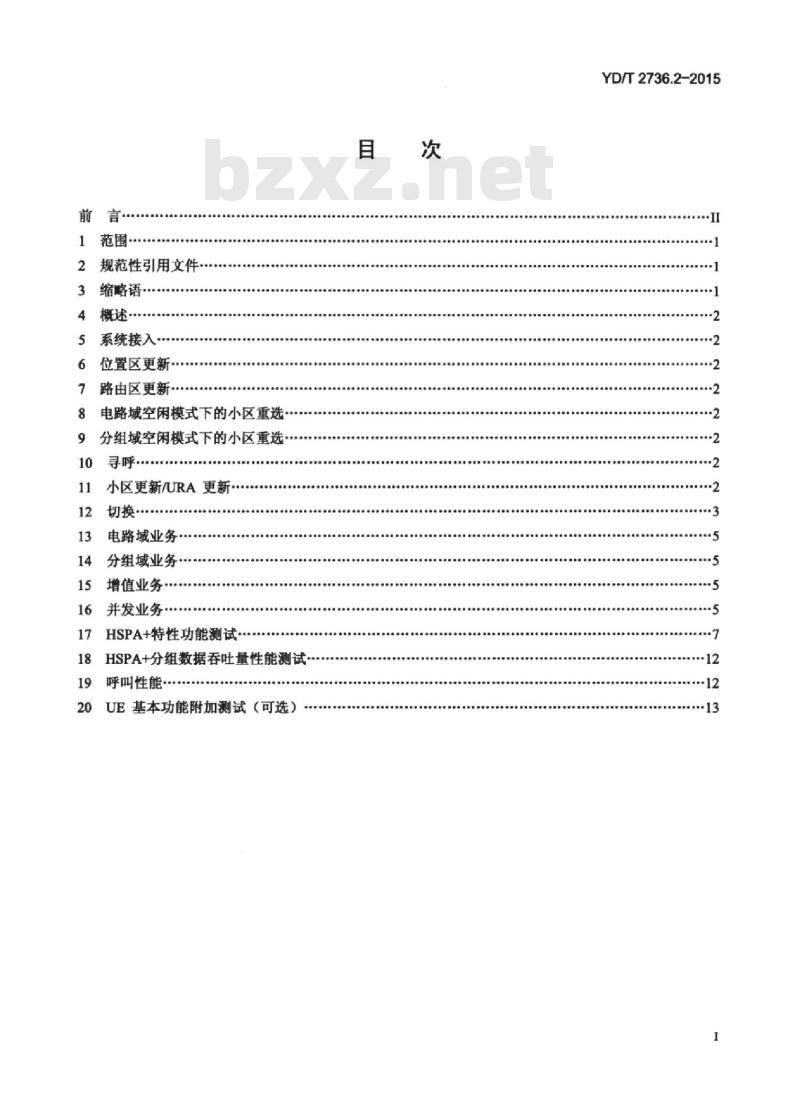

中华人民共和国工业和信息化部发布前
规范性引用文件·
缩略语·
系统接入
位置区更新
路由区更新·
电路域空闲模式下的小区重选·分组域空闲模式下的小区重选.·寻呼
小区更新/URA更新
电路域业务
分组域业务
增值业务
并发业务
HSPA+特性功能测试·
HSPA+分组数据吞吐量性能测试
呼叫性能·
UE基本功能附加测试（可选）
YD/T2736.2-2015
YD/T2736.2-2015

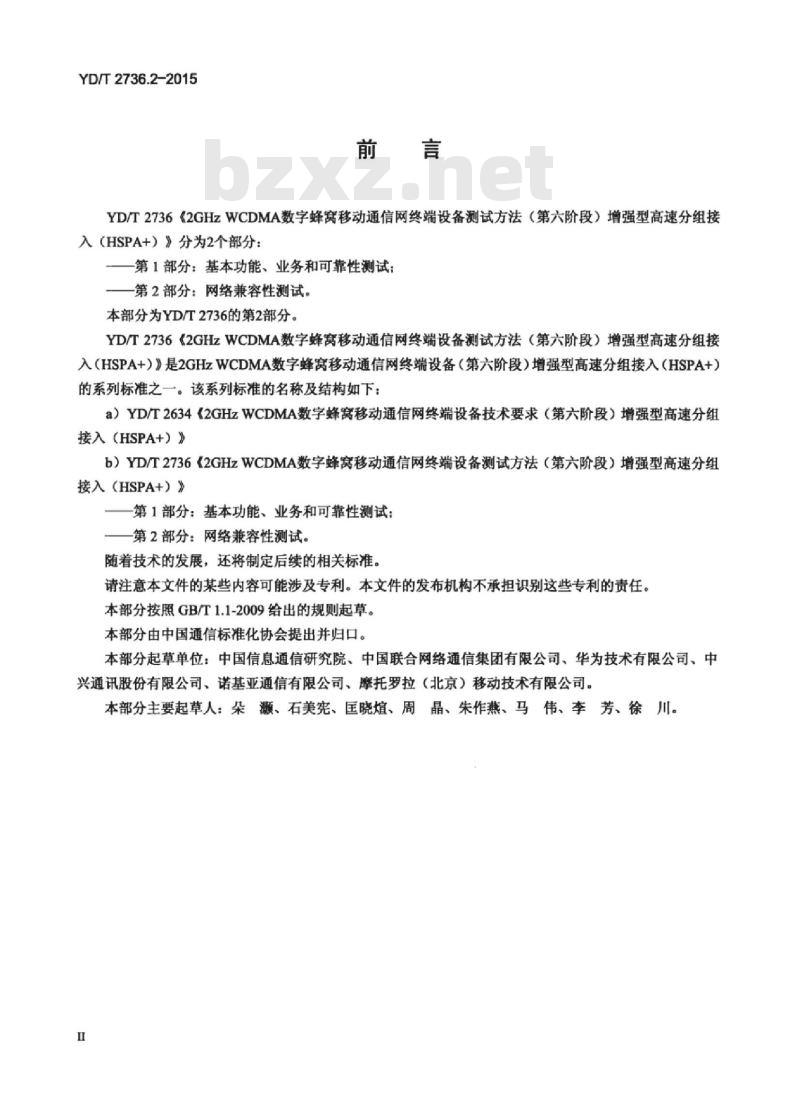

YD/T2736《2GHzWCDMA数字蜂窝移动通信网终端设备测试方法（第六阶段）增强型高速分组接入（HSPA+）》分为2个部分：
一第1部分：基本功能、业务和可靠性测试—第2部分：网络兼容性测试。
本部分为YD/T2736的第2部分。
YD/T2736《2GHzWCDMA数字蜂窝移动通信网终端设备测试方法（第六阶段）增强型高速分组接入（HSPA+）》是2GHzWCDMA数字蜂窝移动通信网终端设备（第六阶段）增强型高速分组接入（HSPA+）的系列标准之一。该系列标准的名称及结构如下：a）YD/T2634《2GHzWCDMA数字蜂窝移动通信网终端设备技术要求（第六阶段）增强型高速分组接入（HSPA+）》
b）YD/T2736《2GHzWCDMA数字蜂窝移动通信网终端设备测试方法（第六阶段）增强型高速分组接入（HSPA+）》
一第1部分：基本功能、业务和可靠性测试：一第2部分：网络兼容性测试。
随着技术的发展，还将制定后续的相关标准。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分按照GB/T1.1-2009给出的规则起草。本部分由中国通信标准化协会提出并归口。本部分起草单位：中国信息通信研究院、中国联合网络通信集团有限公司、华为技术有限公司、中兴通讯股份有限公司、诺基亚通信有限公司、摩托罗拉（北京）移动技术有限公司。本部分主要起草人：朵灏、石美宪、匡晓煊、周晶、朱作燕、马伟、李芳、徐川。HiiKANiKAca

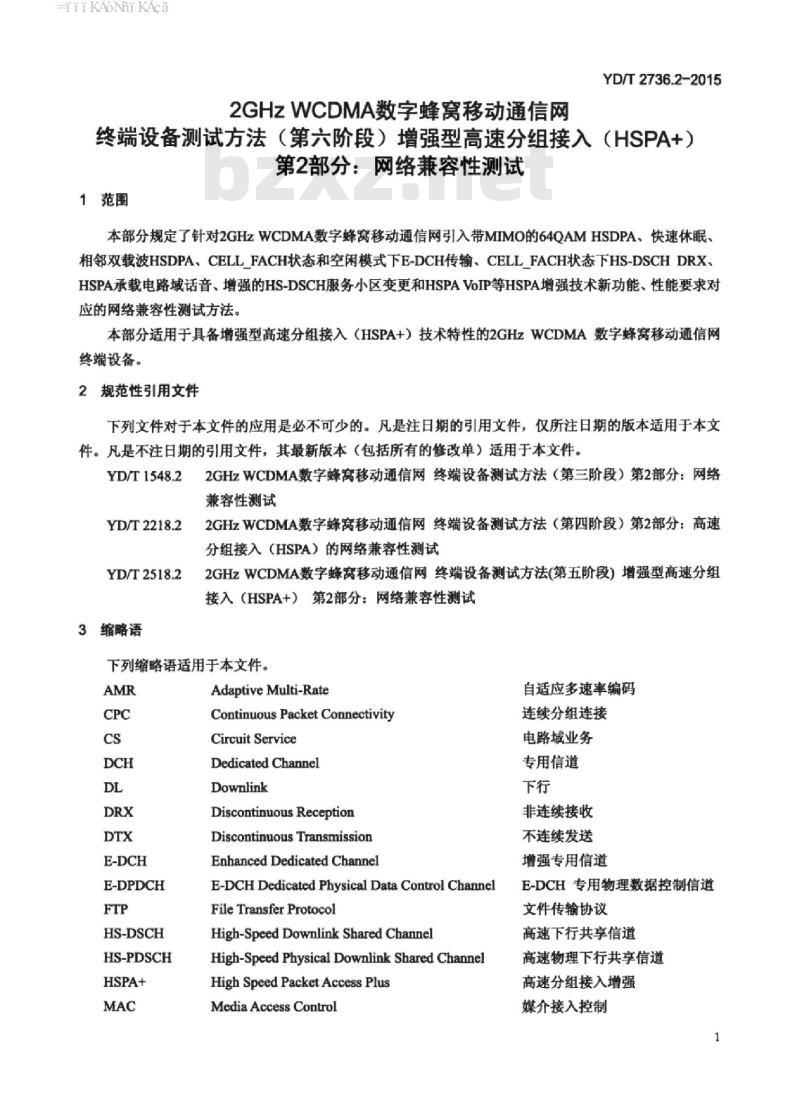

2GHzWCDMA数字蜂窝移动通信网
YD/T2736.2-2015
终端设备测试方法（第六阶段）增强型高速分组接入（HSPA+）第2部分：网络兼容性测试
1范围
本部分规定了针对2GHzWCDMA数字蜂窝移动通信网引入带MIMO的64QAMHSDPA，快速休眠、相邻双载波HSDPA、CELLFACH状态和空闲模式下E-DCH传输、CELLFACH状态下HS-DSCHDRX、HSPA承载电路域话音、增强的HS-DSCH服务小区变更和HSPAVoIP等HSPA增强技术新功能、性能要求对应的网络兼容性测试方法。
本部分适用于具备增强型高速分组接入（HSPA+）技术特性的2GHzWCDMA数字蜂窝移动通信网终端设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T1548.2
YD/T2218.2
YD/T2518.2
3缩略语
2GHzWCDMA数字蜂窝移动通信网终端设备测试方法（第三阶段）第2部分：网络兼容性测试
2GHzWCDMA数字蜂窝移动通信网终端设备测试方法（第四阶段）第2部分：高速分组接入（HSPA）的网络兼容性测试2GHzWCDMA数字蜂窝移动通信网终端设备测试方法(第五阶段）增强型高速分组接入（HSPA+）第2部分：网络兼容性测试下列缩略语适用于本文件。
E-DPDCH
HS-DSCH
HS-PDSCH
Adaptive Multi-Rate
Continuous PacketConnectivityCircuit Service
Dedicated Channel
Downlink
Discontinuous Reception
Discontinuous Transmission此内容来自标准下载网
Enhanced Dedicated Channel
E-DCHDedicatedPhysicalDataControl ChannelFile Transfer Protocol
High-Speed Downlink Shared ChannelHigh-SpeedPhysicalDownlinkSharedChannelHigh Speed Packet Access PlusMedia Access Control
自适应多速率编码
连续分组连接
电路域业务
专用信道
非连续接收
不连续发送
增强专用信道
E-DCH专用物理数据控制信道
文件传输协议
高速下行共享信道
高速物理下行共享信道
高速分组接入增强
媒介接入控制
HiiKANiKAca
YD/T2736.2-2015
4概述
见YD/T1548.2。
5系统接入
见YD/T1548.2。
6位置区更新
见YD/T1548.2。
7路由区更新
见YD/T1548.2。

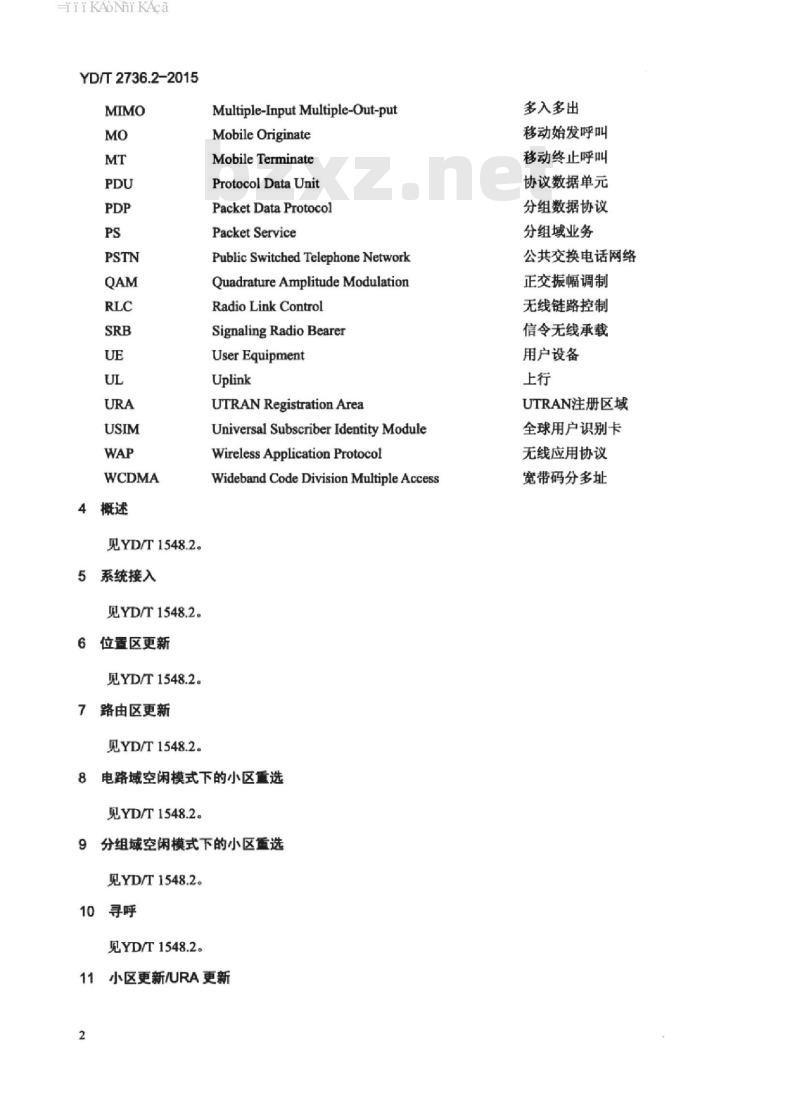

Multiple-Input Multiple-Out-putMobile Originate
Mobile Terminate
Protocol Data Unit
Packet Data Protocol
Packet Service
Public Switched Telephone NetworkQuadrature AmplitudeModulationRadio Link Control
Signaling RadioBearer
UserEquipment
Uplink
UTRANRegistrationArea
Universal Subscriber Identity ModuleWireless Application ProtocolWideband Code Division Multiple Access电路域空闲模式下的小区重选
见YD/T1548.2。
分组域空闲模式下的小区重选
见YD/T1548.2。
10寻呼
见YD/T1548.2。
小区更新/URA更新
多入多出
移动始发呼叫
移动终止呼叫
协议数据单元
分组数据协议
分组域业务
公共交换电话网络
正交振幅调制
无线链路控制
信令无线承载
用户设备
UTRAN注册区域
全球用户识别卡
无线应用协议
宽带码分多址
HiiKAoiKAca
见YD/T1548.2。
12.1切换场景定义
表1定义了本章后续几个小节分组业务切换所用到的切换场景。表1分组业务切换的无线承载类型表初始PS业务无线承载(小区A)
HS-DSCH
HS-DSCH
HS-DSCH
E-DCH+HS-DSCH
E-DCH+HS-DSCH
E-DCH（非16QAM）+HS-DSCH（64QAM）E-DCH+HS-DSCH
E-DCH（非16QAM）+HS-DSCH（64QAM)E-DCH (16QAM)
+HS-DSCH（64QAM）
E-DCH（16QAM)+HS-DSCH（64QAM）E-DCH（非16QAM）+HS-DSCH（非64QAM)）E-DCH+HS-DSCH (MIMO)
E-DCH+HS-DSCH (MIMO)
E-DCH+HS-DSCH（非MIMO）
软切换/更软切换
更软切换
电路域更软切换
见YD/T1548.2。
（可视电话）更软切换
2电路域数据
见YD/T1548.2。
分组域更软切换
见YD/T2518.2。
软切换
同一RNC下不同NodeB间的软切换12.2.2.1.1电路域软切换（无线链路先增加后删除）见YD/T1548.2。
电路域数据（可视电话）软切换12.2.2.1.2
见YD/T1548.2。
12.2.2.1.3分组数据业务的软切换见YD/T2518.2。
YD/T2736.2-2015
目标PS业务无线承载（小区B）
HS-DSCH
HS-DSCH
E-DCH+HS-DSCH
E-DCH+HS-DSCH
HS-DSCH
E-DCH+HS-DSCH
E-DCH（非16QAM）
+HS-DSCH（64QAM）
E-DCH（非16QAM）+HS-DSCH（64QAM）E-DCH（16QAM）+HS-DSCH（64QAM)E-DCH（非16QAM）+HS-DSCH（非64QAM）E-DCH(16QAM)+HS-DSCH(64QAM)
E-DCH+HS-DSCH (MIMO)
E-DCH+HS-DSCH（非MIMO）
E-DCH+HS-DSCH（MIMO）
iiikAoNiAca
YD/T2736.2-2015
12.2.2.2同一MSC/SGSN下不同RNC间的软切换（存在lur）12.2.2.2.1电路域同一MSC/SGSN下不同RNC间的软切换（存在lur）见YD/T1548.2。
12.2.2.2.2电路域数据（可视电话）同一MSC/SGSN下不同RNC间的软切换（存在Iur）见YD/T1548.2。
12.2.2.2.3分组域同一MSC/SGSN下不同RNC间的软切换（存在Iur）见YD/T2518.2。
12.2.2.3不同MSC/SGSN下不同RNC间的软切换（存在lur）12.2.2.3.1电路域不同MSC/SGSN下不同RNC间的软切换（存在Iur）见YD/T1548.2。
12.2.2.3.2电路域数据（可视电话）不同MSC/SGSN下不同RNC间的软切换（存在lur）见YD/T1548.2。
12.2.2.3.3分组域不同MSC/SGSN下不同RNC间的软切换（存在lur）见YD/T2518.2。
12.3硬切换
12.3.1同一MSC/SGSN下不同RNC间的（同频）硬切换（无lur）12.3.1.1电路域同一MSC/SGSN下不同RNC间的硬切换（无lur）见YD/T1548.2。
12.3.1.2电路域数据（可视电话）同一MSC/SGSN下不同RNC间的硬切换（无Iur）见YD/T1548.2。
12.3.1.3分组域同一MSC/SGSN下不同RNC间的硬切换（无lur）见YD/T2518.2。
12.3.2不同MSC/SGSN间的(同频)硬切换（无lur）12.3.2.1电路域不同MSC/SGSN间的硬切换（无lur）见YD/T1548.2。
2电路域数据（可视电话）不同MSC/SGSN间的硬切换（无lur）见YD/T1548.2。
12.3.2.3分组域不同MSC/SGSN间的硬切换（无lur）见YD/T2518.2。
12.3.3不同频点间的硬切换
12.3.3.1电路域不同频点间的硬切换见YD/T1548.2。
12.3.3.2电路域数据（可视电话）不同频点间的硬切换见YD/T1548.2
12.3.3.3分组域不同频点间的硬切换见YD/T2518.2。
TiiKAoNiKAca
13电路域业务
见YD/T1548.2。
14分组域业务
见YD/T1548.2。
15增值业务
见YD/T1548.2。
16并发业务
短消息业务与各种业务的并发
16.1.1UE在语音呼叫时发送基于电路域传送的短消息业务见YD/T1548.2。
16.1.2UE在语音呼叫时接收基于电路域传送的短消息业务见YD/T1548.2。
16.1.3UE在语音呼叫时发送基于分组域传送的短消息业务见YD/T1548.2
16.1.4UE在语音呼叫时接收基于分组域传送的短消息业务见YD/T1548.2。
16.1.5UE在PS通信时发送基于电路域传送的短消息业务见YD/T2518.2
16.1.6UE在PS通信时接收基于电路域传送的短消息业务见YD/T2518.2。
16.1.7UE在PS通信时发送基于分组域传送的短消业务见YD/T2518.2。
16.1.8UE在PS通信时接收基于分组域传送的短消息业务见YD/T2518.2。
16.1.9UE在CS数据（可视电话）通信时发送基于电路域传送的短消息业务见YD/T1548.2。
16.1.10UE在CS数据（可视电话）通信时接收基于电路域传送的短消息业务见YD/T1548.2。
16.1.11UE在CS数据（可视电话）通信时发送基于分组域传送的短消息业务见YD/T1548.2。
16.1.12UE在CS数据（可视电话）通信时接收基于分组域传送的短消息业务见YD/T1548.2。
16.2AMR语音和分组域的数据业务并发16.2.1AMR语音+PS64kbit/s的承载组合业务并发见YD/T1548.2。
YD/T2736.2-2015
iiiKAoNiKAca
YD/T2736.2-2015
16.2.2AMR语音+PS128kbit/s的承载组合业务并发见YD/T1548.2。
16.2.3AMR语音+PS384kbit/s的承载组合业务并发见YD/T1548.2
16.2.4AMR语音+UE最高上下行速率PS业务的承载组合业务并发见YD/T2518.2。
16.3电路域的数据业务和分组域的数据业务组合业务并发16.3.1电路域透明数据（可视电话）+PS64kbit/s的承载组合业务井发见YD/T1548.2。
16.3.2电路域透明数据（可视电话）+PS128kbit/s的承载组合业务并发见YD/T1548.2。
16.3.3电路域透明数据（可视电话）+PS384kbit/s的承载组合业务并发（可选）见YD/T1548.2。
16.3.4电路域透明数据（可视电话）+UE最高上下行速率PS业务的承载组合业务并发见YD/T2518.2。
16.4两个分组域的数据业务组合业务并发见YD/T1548.2。
16.5增值业务与典型呼叫类业务的并发16.5.1多媒体短消息（MMS）+AMR语音组合业务井发见YD/T1548.2。
16.5.2多媒体短消息（MMS）+电路域透明数据（可视电话）组合业务井发见YD/T1548.2
16.5.3多媒体短消息（MMS）+UE最高上下行速率PS业务的承载组合业务并发见YD/T2518.2。
16.5.4WAP+AMR语音组合业务并发见YD/T1548.2。
16.5.5WAP+电路域透明数据（可视电话）组合业务并发见YD/T1548.2。
16.5.6WAP+UE最高上下行速率PS业务的承载组合业务并发见YD/T2518.2。
16.5.7流媒体+AMR语音组合业务并发见YD/T1548.2。
16.5.8流媒体+电路域透明数据（可视电话）组合业务井发见YD/T1548.2。
16.5.9流媒体+UE最高上下行速率PS业务的承载组合业务并发见YD/T2518.2。
HiiKAoNiKAca
17HSPA+特性功能测试
17.1DL64QAM基本功能测试
见YD/T2518.2。
17.2UL16QAM基本功能测试
见YD/T2518.2。
17.3CPC基本功能测试
17.3.1ULDTX、DLDRX功能测试
见YD/T2518.2。
17.3.2HS-SCCH-leSs功能测试
见YD/T2518.2。
17.4层2增强基本功能测试
见YD/T2518.2。
17.5MIMO基本功能测试
见YD/T2518.2。
17.6带MIMO的64QAM调制HSDPA功能测试17.6.1测试目的
YD/T2736.2-2015
验证支持带MIMO的64QAM调制HSDPA的终端能够正常激活带MIMO的HSDPA，并使用64QAM调制方式进行数据传输。
17.6.2测试条件
网络侧存在一个小区，小区A，该小区支持MIMO传输，支持64QAM调制方式。被测UE驻留在小区A，处于空闲状态。17.6.3测试方法
步骤1）被测UE发起PS数据业务连接请求（包含RRC连接建立流程）：步骤2）网络侧向UE发送RADIOBEARERSETUP消息：步骤3）被测UE向网络侧回复RADIOBEARERSETUPCOMPLETE消息，开始数据业务传输。17.6.4预期结果
步骤1）中，被测UE在RRC连接建立过程中发送的RRCCONNECTIONSETUPCOMPLETE消息中HS-DSCHphysical layercategoryext”指示UE下行传输能力等级为Category19或Category20。步骤2）中，RADIOBEARERSETUP消息中的“MIMOOperation”被置为“start”，“Downlink64QAMconfigured”被置为“true”。步骤3）中，被测UE的数据业务速率正常。17.7相邻载波上的双载波HSDPA测试17.7.1基本功能测试
17.7.1.1测试目的
验证数据卡（或是其他支持相邻载波双载波HSDPA功能终端）能够正常激活相邻载波的双载波HSDPA，数据业务传输正常。
17.7.1.2测试条件
YD/T2736.2-2015
网络侧存在两个小区，小区A是主载波小区，工作在频点1：小区B是辅载波小区，工作在频点2，频点2与频点1之间的间隔等于5MHz。小区A和小区B组成双载波HSDPA小区。被测UE驻留在小区A，处于空闲状态。17.7.1.3测试方法
步骤1）被测UE发起PS数据业务连接请求（包含RRC连接建立流程）：步骤2）网络侧向UE发送RADIOBEARERSETUP消息；步骤3）被测UE向网络侧回复RADIOBEARERSETUPCOMPLETE消息，开始数据业务传输。17.7.1.4预期结果
步骤1）中，被测UE在RRC连接建立过程中发送的RRCCONNECTIONREQUEST消息的信元“Multcell support”指示其支持双载波HSDPA。步骤1）中，被测UE在RRC连接建立过程中发送的RRCCONNECTIONSETUPCOMPLETE消息中“HS-DSCHphysical layercategoryext2”指示UE下行传输能力等级位于Category21～24区间。步骤2）中，RADIOBEARERSETUP消息中的信元“DownlinksecondarycellinfoFDD”包含了辅载波的信道配置信息（例如HS-SCCH信道信息）步骤3）中，被测UE的数据业务速率正常。17.7.2移动性管理测试
17.7.2.1测试目的
验证数据卡（或是其他支持相邻载波双载波HSDPA功能终端）能够正常完成相邻载波的双载波HSDPA与单载波HSDPA的切换，数据业务传输正常。17.7.2.2测试条件
网络侧存在三个小区，小区A是主载波小区，工作在频点1：小区B是辅载波小区，工作在颊点2，频点2与频点1之间的间隔等于5MHz。小区A和小区B组成双载波HSDPA小区。小区C工作在频点1，此小区不支持双载波HSDPA。
被测UE驻留在小区A，处于空闲状态。17.7.2.3测试方法
步骤1）被测UE发起PS数据业务连接请求，建立双载波的HSDPA承载，启动相关的数据下载业务：步骤2）调整小区A，小区B和小区C的发射功率（或者通过移动被测UE），触发被测UE从小区A切换到小区C：
步骤3）调整小区A、小区B和小区C的发射功率（或者通过移动被测UE），触发被测UE从小区C切换到小区A。
17.7.2.4预期结果
步骤1）中，RADIOBEARERSETUP消息中的信元“DownlinksecondarycellinfoFDD”包含了辅载波的信道配置信息（例如HS-SCCH信道信息），被测UE的数据业务速率正常；步骤2）中，被测UE完成从小区A到小区C的切换，数据下载业务正常：步骤3）中，被测UE完成从小区C到小区A的切换，数据下载业务正常。17.8CELL_FACH状态和空闲模式下E-DCH传输功能测试17.8.1测试目的
YD/T2736.2-2015
验证支持CELL_FACH状态和空闲模式下E-DCH传输的终端能够在CELL_FACH状态，空闲模式下正常完成E-DCH上行数据的传输。
17.8.2测试条件
网络侧存在一个小区，小区A，该小区配置了公共E-DCH信道资源，允许终端请求公共E-DCH信道资源进行数据传输（小区系统信息块SIB5或SIB5bis中包含CommonE-DCHsysteminfo”）。被测UE处于关机状态。
17.8.3测试方法
步骤1）被测UE在测试小区A中开机，向网络发送RRCCONNECTIONREQUEST消息：步骤2）网络侧接受被测UE的驻留请求，被测UE完成小区驻留，进入CELL_FACH状态；步骤3）使用被测UE发起PING业务：步骤4）停止PING数据业务，触使被测UE进入空闲模式：步骤5）在网络启动对被测UE的PING业务：步骤6）被测UE接收到网络侧的paging消息，完成PING业务传输。17.8.4预期结果
步骤1）中，RRCCONNECTIONREQUEST消息中信元“SupportofcommonE-DCH”置为“true”，指示终端支持公共E-DCH传输：
步骤3）中，查看信令跟踪软件，验证被测UE通过公共E-DCH传输相应的信令和数据：步骤6）中，查看信令跟踪软件，验证被测UE通过公共E-DCH传输相应的信令和数据。17.9上行链路层二增强功能测试17.9.1测试目的
验证支持上行链路层二增强的终端能够正常通过MAC-i/is实体，使用可变大小的RLCPDU完成上行数据的传输。
17.9.2测试条件
网络侧存在一个小区，小区A，该小区支持上行链路层二增强技术。UE驻留小区A，处于空闲模式。
17.9.3测试方法
步骤1）被测UE发起PS数据业务连接请求，向网络侧发送RRCCONNECTIONREQUEST消息：步骤2）网络侧向UE发送RADIOBEARERSETUP消息；步骤3）被测UE向网络侧回复RADIOBEARERSETUPCOMPLETE消息，开始上行数据业务传输。17.9.4预期结果
步骤2）中，RADIOBEARERSETUP消息指示UE在MAC层使用MAC-i/is，配置UE在上行链路使用可变大小的RLCPDU（“RBmappinginfo”中给出E-DCH的“RLCPDUsize”为“Flexible size”）。步骤3）中，被测UE上行数据业务传输正常。17.10CELL_FACH状态下的HS-DSCHDRX功能测试17.10.1测试目的
验证支持CELL_FACH状态下的HS-DSCHDRX功能的终端能够按照系统配置，正常完成CELL_FACH状态下的HS-DSCHDRX操作。9
