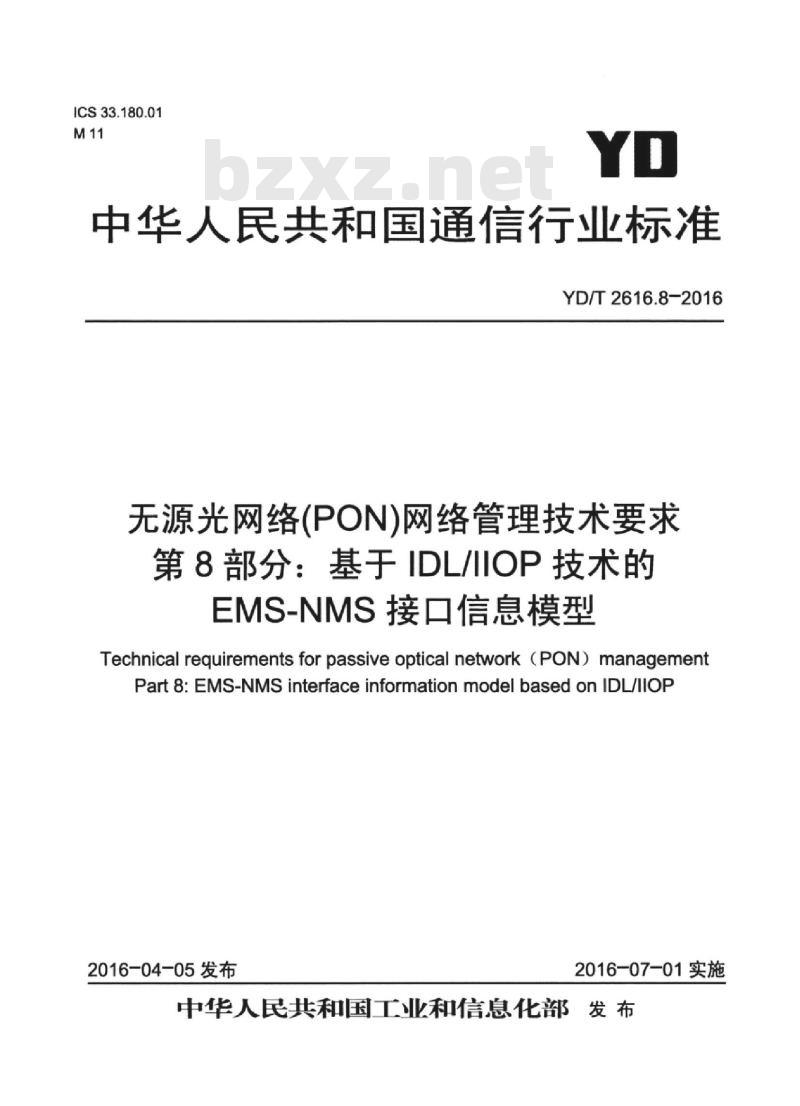

【YD通讯标准】 无源光网络(PON)网络管理技术要求 第8部分:基于 IDL/IIOP 技术的 EMS-NMS 接口信息模型

ICS33.180.01
中华人民共和国通信行业标准
YD/T2616.8-2016
无源光网络(PON)网络管理技术要求第8部分：基于IDL/川IOP技术的EMS-NMS接口信息模型
Technical requirementsforpassiveopticalnetwork（PON)managementPart8:EMS-NMSinterfaceinformationmodelbasedonIDL/llOP2016-04-05发布
2016-07-01实施
中华人民共和国工业和信息化部发布前言

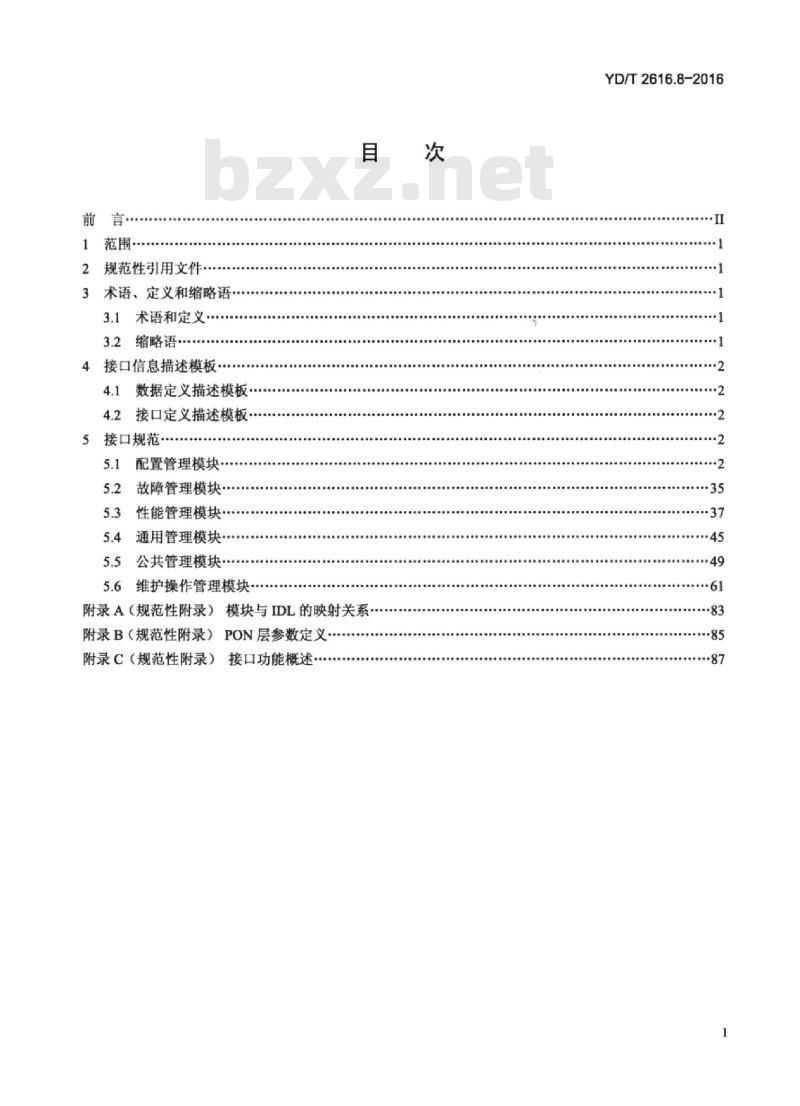

1范围·
2规范性引用文件
3术语、定义和缩略语.
3..1术语和定义·.
3.2缩略语
4接口信息描述模板
4.1数据定义描述模板
4.2接口定义描述模板·
5接口规范·
5.1配置管理模块
5.2故障管理模块：
性能管理模块
5.4通用管理模块·
5.5公共管理模块
5.6维护操作管理模块
附录A（规范性附录）模块与IDL的映射关系附录B（规范性附录）PON层参数定义附录C（规范性附录）接口功能概述次
YD/T2616.8-2016
YD/T2616.8-2016

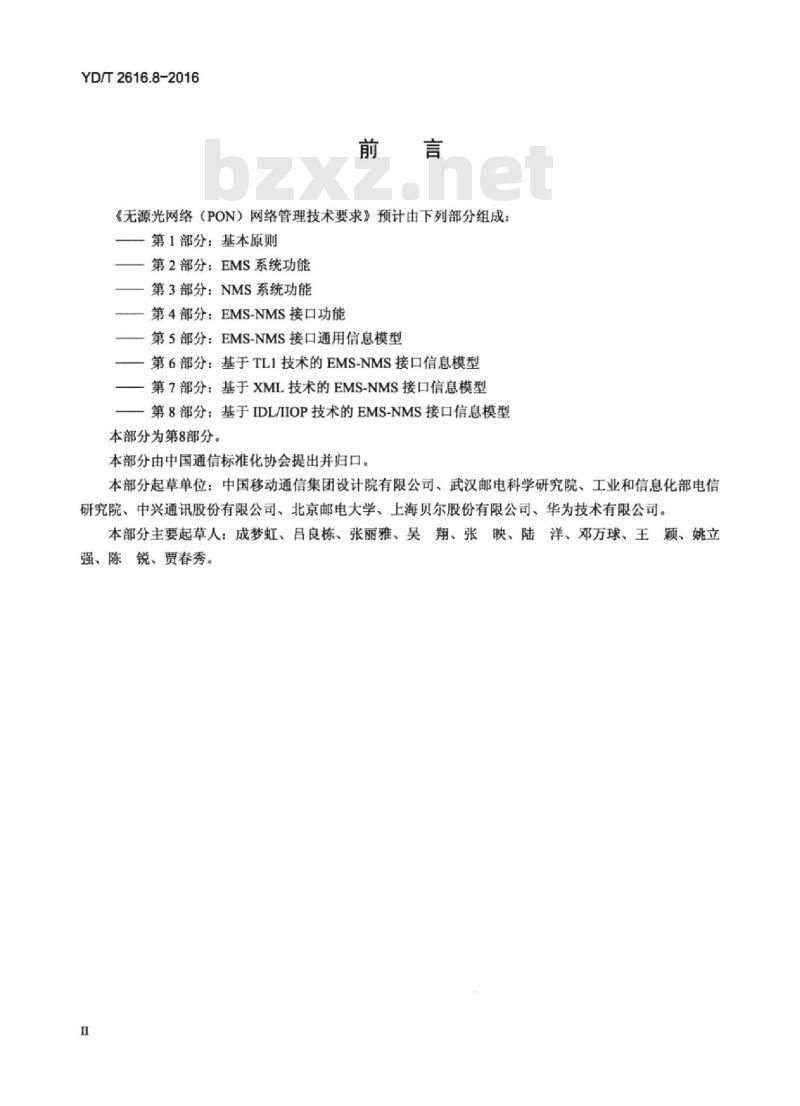

《无源光网络（PON）网络管理技术要求》预计由下列部分组成：第1部分：基本原则
第2部分：EMS系统功能
第3部分：NMS系统功能
第4部分：EMS-NMS接口功能
第5部分：EMS-NMS接口通用信息模型第6部分：基于TLI技术的EMS-NMS接口信息模型第7部分：基于XML技术的EMS-NMS接口信息模型第8部分：基于IDL/IIOP技术的EMS-NMS接口信息模型本部分为第8部分。
本部分由中国通信标准化协会提出并归口。本部分起草单位：中国移动通信集团设计院有限公司、武汉邮电科学研究院、工业和信息化部电信研究院、中兴通讯股份有限公司、北京邮电大学、上海贝尔股份有限公司、华为技术有限公司。本部分主要起草人：成梦虹、吕良栋、张丽雅、吴翔、张映、陆洋、邓万球、王颖、姚立强、陈锐、贾春秀。
HiiKAoNiKAca
无源光网络(PON)网络管理技术要求YD/T2616.8-2016

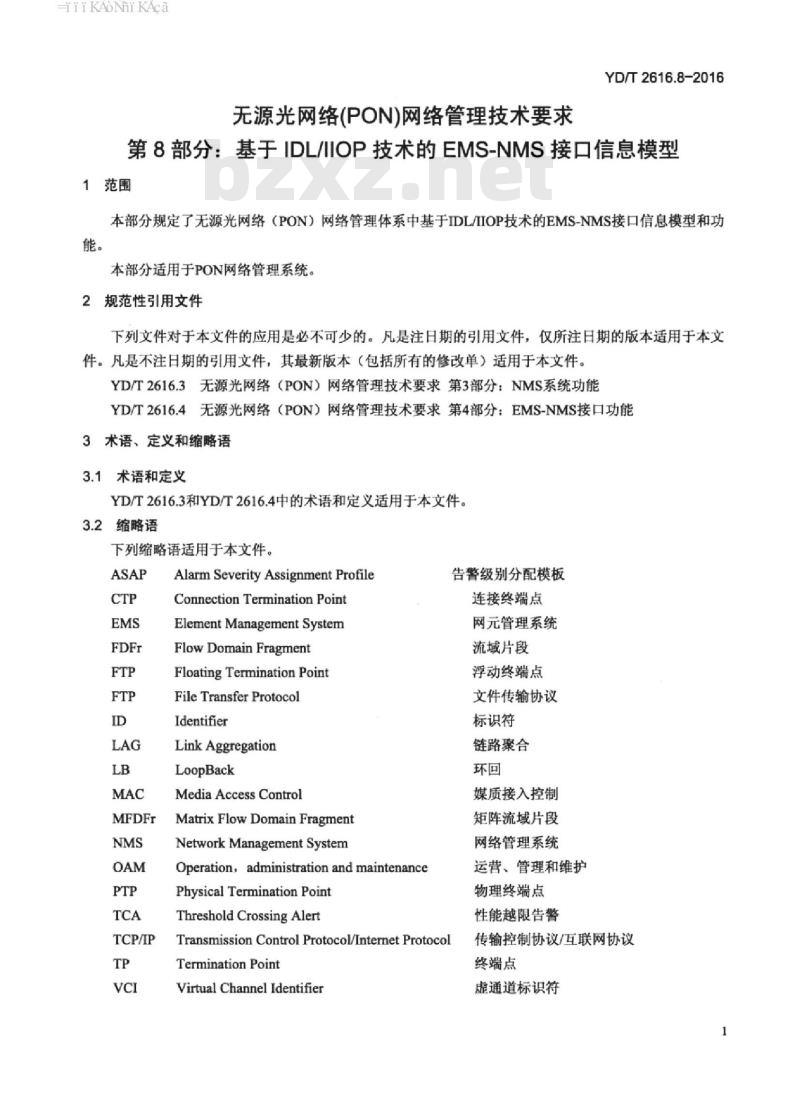

第8部分：基于IDL/IIOP技术的EMS-NMS接口信息模型1范围
本部分规定了无源光网络（PON）网络管理体系中基于IDL/IIOP技术的EMS-NMS接口信息模型和功能。
本部分适用于PON网络管理系统。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2616.3无源光网络（PON）网络管理技术要求第3部分：NMS系统功能YD/T2616.4无源光网络（PON）网络管理技术要求第4部分：EMS-NMS接口功能3术语、定义和缩略语
3.1术语和定义
YD/T2616.3和YD/T2616.4中的术语和定义适用于本文件。3.2缩略语
下列缩略语适用于本文件。
TCP/IP
AlarmSeverityAssignmentProfileConnectionTerminationPoint
Element Management System
Flow Domain Fragment
Floating Termination Point
File Transfer Protocol
Identifier
Link Aggregation
LoopBack
Media Access Control
Matrix Flow Domain Fragment
Network Management System
Operation, administration and maintenancePhysical Termination Point
Threshold Crossing Alert
Transmission Control Protocol/Internet ProtocolTermination Point
Virtual Channel Identifier
告警级别分配模板
连接终端点
网元管理系统
流域片段
浮动终端点
文件传输协议
标识符
链路聚合
媒质接入控制
矩阵流域片段
网络管理系统
运营、管理和维护
物理终端点
性能越限告警
传输控制协议/互联网协议
终端点
虚通道标识符
TiiKAoNiKAca
YD/T2616.8-2016

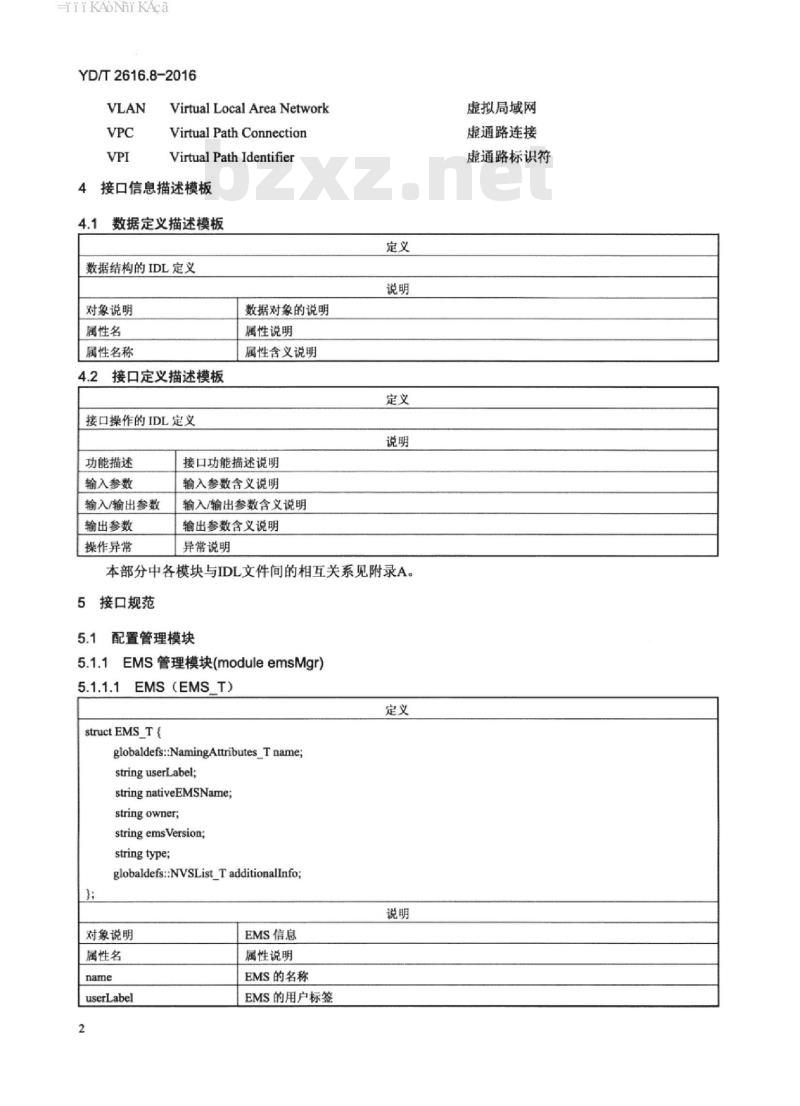

Virtual Local Area Network
VirtualPathConnection
VirtualPathIdentifier
接口信息描述模板
数据定义描述模板
数据结构的IDL定义
对象说明
属性名
属性名称
接口定义描述模板
接口操作的IDL定义
功能描述
输入参数
输入/输出参数
输出参数
操作异常
数据对象的说明
属性说明
属性含义说明
接口功能描述说明
输入参数含义说明
输入/输出参数含义说明
输出参数含义说明
异常说明
本部分中各模块与IDL文件间的相互关系见附录A。接口规范
5.1配置管理模块
1EMS管理模块(moduleemsMgr）
EMS(EMS
structEMS_Tt
globaldefs:NamingAttributes_T name;string userLabel;
string nativeEMSName;
string owner,
string ems Version;
stringtype
globaldefs:NVSList_T additionallnfo;说明
对象说明
属性名
userLabel
EMS信息
属性说明
EMS的名称
EMS的用户标签
虚拟局域网
虚通路连接
虚通路标识符
HiiKANiKAca
nativeEMSName
emsVersion
additionallnfo
EMS的本地名称
EMS的所有者
EMS的软件版本
厂家自定义类型
附加信息。
包括：
一厂商网管系统北向接口名称和版本YD/T2616.8-2016
厂商网管系统所在的地理位置（区域、站点、机房，精确到机房）厂商网管系统最大网元数目
5.1.1.2EMSMgr|接口（从common：Common1继承）5.1.1.2.1
查询EMS信息（getEMS）
woidgetEMS(
out EMS_T emsInfo)
raises(globaldefs:ProcessingFailureException)说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
NMS向EMS查询EMS信息
emsInfo：EMS信息
EXCPT INTERNAL ERROR
EXCPT_NOT_IMPLEMENTED
EXCPTUNABLETOCOMPLY
2查询所有当前告警（getAllEMSAndMEActiveAlarms）5.1.1.2.2
void getAllEMSAndMEActiveAlarms(in notifications:ProbableCauseList_T excludeProbCauseList,in notifications:PerceivedSeverityList T excludeSeverityListin unsigned long how_many,
out notifications:EventList_T eventList,out notifications::EventIterator IeventIt)raises(globaldefs::ProcessingFailureException)说明
功能描述
输入参数
输入/输出参数
输出参数
查询所有当前告警（包括越门限告警），包括所有网元以及EMS本身产生的告警。查询条件包括告警原因和告警级别
excludeProbCauseList：表示被排除的告警原因列表。如果列表是空，表示不排除。excludeSeverityList：表示被排除的告警级别列表。如果列表是空，表示不排除。how_many：首次选代查询返回的数据数目无
eventList：符合条件的当前告警列表。eventlt：送代器
TiiKAoNiKAca
YD/T2616.8-2016
操作异常
EXCPT_NOT_IMPLEMENTED
EXCPT_INTERNAL_ERROR
EXCPT_UNABLE_TO_COMPLY
EXCPT_TOO_MANY_OPENITERATORS网元模块（modulemanagedElement）1通信状态（CommunicationState_T）5.1.2.1
enum CommunicationState_T
CS_AVAILABLE,
CS UNAVAILABLE
对象说明
类型取值
CS_AVAILABLE
CS UNAVAILABLE
表示系统或模块之间（如EMS与网元之间）的通信状态取值说明
通信正常
通信失效
2网元（ManagedElementT）
structManagedElement_T
globaldefs:NamingAttributes_T name;string userLabel;
string nativeEMSName;
string owner
string location;
string version;
string productName;
CommunicationState_T communicationState;boolean emsInSynceState;
transmissionParameters::LayerRateList_T supportedRates;globaldefs:NVSList_T additionallnfo;说明
对象说明
属性名
userLabel
nativeEMSName
location
version
productName
communicationState
网元信息
属性说明
网元名称
网元的用户标签
网元的本地名称
网元的所有者
网元的地理位置
网元的软件版本
网元型号
网元的运行状态
iiikAoNiKAca
emsInSyncState
supportedRates
additionallnfo
YD/T2616.8-2016
表示EMS是否能够保持EMS数据与网元数据同步，并且能够发送所有适当的通知。当EMS将此属性设置为假时，表示EMS需要与网元进行数据同步并且不能产生适当的通知（如对象创建、删除、属性改变通知）：当EMS将此属性设置回到真表示数据重新同步结束同时通知可以在适当的时候产生网元支持的交叉连接速率
附加信息。
包括：
子类型，包括：OLT、ONU网元、虚拟网元等（可选）。网元的硬件版本（可选）。
网元IP地址。
ONU网元所属OLT设备的PON口。
虚拟网元所映射的真实网元所属厂商网管系统标识符5.1.2.3网元列表（ManagedElementListT）定义
typedef sequenceManagedElementListT;说明
对象说明
网元列表
5.1.2.4ManagedElementlterator接5.1.2.4.1从选代器中查询数据（next_n）定义
boolean
nextn(
in unsigned long how_many,
out ManagedElementList T meListraises (globaldefs:ProcessingFailureException);说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
从选代器中查询n条记录。当how_many≥选代器剩余记录数时，系统在数据取完后应该自动销毁该选代器对象
how_many：首次选代查询返回的数据数目无
meList：首次查询返回的网元列表EXCPTINTERNALERROR
查询送代器记录条数（getLength）5.1.2.4.2
unsigned long getLengtho
raises (globaldefs::ProcessingFailureException);说明
功能描述
输入参数
输入/输出参数
输出参数
返回值
操作异常
查询选代器中数据记录的总条数（注意这里指的是选代器中数据记录的总条数，该值在选代器生命周期内是不变的）
unsigned long：选代器中包含的总的记录条数EXCPT_INTERNALERROR
HiiKAoNiKAca
YD/T2616.8-2016
5.1.2.4.3销毁送代器对象（destroy）void destroyo
raises (globaldefs:ProcessingFailureException):说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
销毁送代器对象
EXCPT INTERNAL ERROR
（modulemanagedElementManager）网元管理模块
ManagedElementMgr_|接口（从common：Common_1继承）5.1.3.1.1
查询EMS下所有网元（getAlManagedElements）定义
void getAllManagedElements(
in unsigned long how_many,
out managedElement:ManagedElementList_TmeList,outmanagedElement:ManagedElementIterator_Imeltyraises(globaldefs:ProcessingFailureException);说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
5.1.3.1.2
查询EMS下所有网元
howmany：首次选代查询返回的数据数目无
meList：网元列表。
meIt：选代器
EXCPT_NOT_IMPLEMENTED
EXCPT_INTERNAL_ERROR
EXCPTUNABLETOCOMPLY
EXCPT_TOOMANY_OPENITERATORS
查询EMs下所有网元名称（getAllManagedElementNames）定义
void getAllManagedElementNames(in unsigned long how_many,
out globaldefs:NamingAttributesList_T nameList,out globaldefs:NamingAttributesIterator_I namelt)raises(globaldefs:ProcessingFailureException):说明
功能描述
输入参数
输入/输出参数
输出参数
查询EMS下所有网元名称
how_many：首次选代查询返回的数据数目无
nameList：名称列表。
nameIt：选代器
HiiKAoNiKAca
操作异常
EXCPT NOTIMPLEMENTED
EXCPTINTERNALERROR
EXCPT_UNABLE_TO_COMPLY
EXCPT_TOOMANY_OPEN ITERATORS5.1.3.1.3查询指定的网元（getManagedElement）定义
void getManagedElement(
in globaldefs:NamingAttributes_TmanagedElementName,out managedElement:ManagedElement_T me)raises (globaldefs:ProcessingFailureException);说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
指定名称查询网元
managedElementName：网元名称无
me：网元信息
EXCPT_NOT_IMPLEMENTED
EXCPTINTERNALERROR
EXCPT_INVALID INPUT
EXCPTENTITYNOTFOUND
EXCPTNECOMMLOSS
EXCPT UNABLE TO COMPLY
查询网元下所有的PTP信息（getAlPTPs）5.1.3.1.4
Void getAlIPTPs(
in globaldefs:NamingAttributes_T managedElementName,in transmissionParameters:LayerRateList_T tpLayerRateList,in transmissionParameters::LayerRateList_T connectionLayerRateList,in unsigned long how_many,
outterminationPoint:TerminationPointList_TtpList,out terminationPoint:TerminationPointiterator_I tpIt)raises(globaldefs:ProcessingFailureException);说明免费标准下载网bzxz
功能描述
输入参数
输入/输出参数
输出参数
查询网元下所有的PTP
managedElementName：网元名称YD/T2616.8-2016
tpLayerRateList：要求满足的PTP速率等级列表，查询结果的PTP的层速率至少要符合列表中的一项，
如果是空，则没有限制。
connectionLayerRateList：要求满足的连接层速率等级列表。查询出的终端点的连接层速率至少要符合列表中的一项，如果是空，则没有限制。how_many：首次选代查询的数目无
tpList：查询获得的终端点列表。tpIt：选代器
YD/T2616.8-2016
操作异常
EXCPTNOT IMPLEMENTED
EXCPT INTERNAL_ERROR
EXCPT_INVALID_INPUT
EXCPT_ENTITY_NOT_FOUND
EXCPTNECOMMLOSS
EXCPTUNABLETOCOMPLY
EXCPT_TOO MANY_OPENITERATORS查询网元下所有的PTP名称（getAllPTPNames）5.1.3.1.5
void getAlIPTPNames(
inglobaldefs:NamingAttributes_TmanagedElementNameintransmissionParameters:LayerRateListTtpLayerRateListin transmissionParameters:LayerRateList_T connectionLayerRateListin unsigned long how_many,
out globaldefs:NamingAttributesList_T nameList,out globaldefs:NamingAttributesIterator_I namelt)raises(globaldefs:ProcessingFailureException):说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
5.1.3.1.6
查询网元下所有的PTP名称
managedElementName：网元名称。tpLayerRateList：要求满足的PTP速率等级列表，查询返回名称的PTP的层速率至少要符合列表中的一项，如果是空，则没有限制。connectionLayerRateList：要求满足的连接层速率等级列表。查询出名称的终端点的连接层速率至少要符合列表中的一项，如果是空，则没有限制。how_many：首次迭代查询的数目无
nameList：名称列表。
nameIt：选代器
EXCPT_NOT_IMPLEMENTED
EXCPT_INTERNAL_ERROR
EXCPT_INVALID_INPUT
EXCPT_ENTITY_NOT_FOUND
EXCPT_NE_COMMLOSS
EXCPT_UNABLE_TO_COMPLY
EXCPT_TOO_MANY_OPEN_ITERATORS查询指定的TP（getTP）
voidgetTP(
in globaldefs:NamingAttributes_T tpName,out terminationPoint:TerminationPoint_T tp)raises (globaldefs:ProcessingFailureException);说明
功能描述
指定名称查询TP信息
输入参数
输入/输出参数
输出参数
操作异常
tpName：TP名称
tp：TP信息
EXCPT_NOT_IMPLEMENTED
EXCPT_INTERNAL_ERROR
EXCPTINVALIDINPUT
EXCPT_ENTITY_NOT_FOUND
EXCPT_NE_COMM_LOSS
EXCPT_UNABLE_TO_COMPLY
5.1.3.1.7查询所属TP信息（getContainingTPs）定义
void getContainingTPs(
in globaldefs:NamingAttributes T tpName,out terminationPoint:TerminationPointList_T tpList)raises (globaldefs:ProcessingFailureException);说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
查询所属TP信息
tpName:TP名称
tpList：TP列表
EXCPT_NOT_IMPLEMENTED
EXCPT_INTERNAL_ERROR
EXCPT INVALID INPUT
EXCPTENTITYNOT_FOUND
EXCPT_NE_COMM_LOSS
EXCPTUNABLETOCOMPLY
5.1.3.1.8
查询所属TP名称（getContainingTPNames）定义
void getContainingTPNames(
in globaldefs:NamingAttributes_T tpName,out globaldefs:NamingAttributesList_T tpNameList)raises (globaldefs:ProcessingFailureException);说明
功能描述
输入参数
输入/输出参数
输出参数
操作异常
查询所属TP名称
tpName:TP名称
tpNameList：TP名称列表
EXCPT_NOT_IMPLEMENTED
EXCPT_INTERNAL_ERROR
EXCPTINVALIDINPUT
EXCPT_ENTITY_NOT_FOUND
EXCPT_NE_COMM_LOSS
EXCPTUNABLETOCOMPLY
YD/T2616.8-2016
