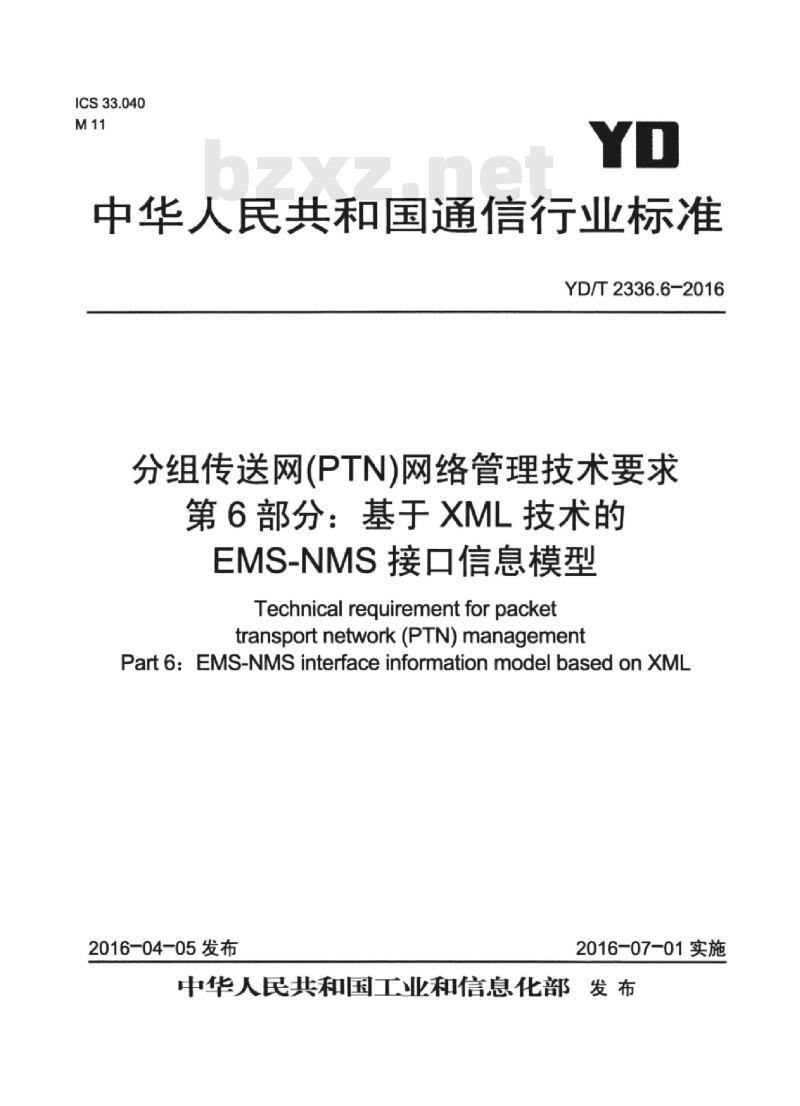

【YD通讯标准】 分组传送网(PTN)网络管理技术要求 第6部分:基于XML技术的 EMS-NMS 接口信息模型

Ics33.040
中华人民共和国通信行业标准
YD/T2336.6-2016
分组传送网(PTN)网络管理技术要求第6部分：基于XML技术的
EMS-NMS接口信息模型
Technicalrequirementforpackettransportnetwork(PTN)managementPart6:EMS-NMSinterfaceinformationmodelbasedonXML2016-04-05发布
2016-07-01实施
中华人民共和国工业和信息化部发布前言
1范围·
2规范性引用文件·
3术语、定义和缩略语
3.1术语和定义·
3.2缩略语

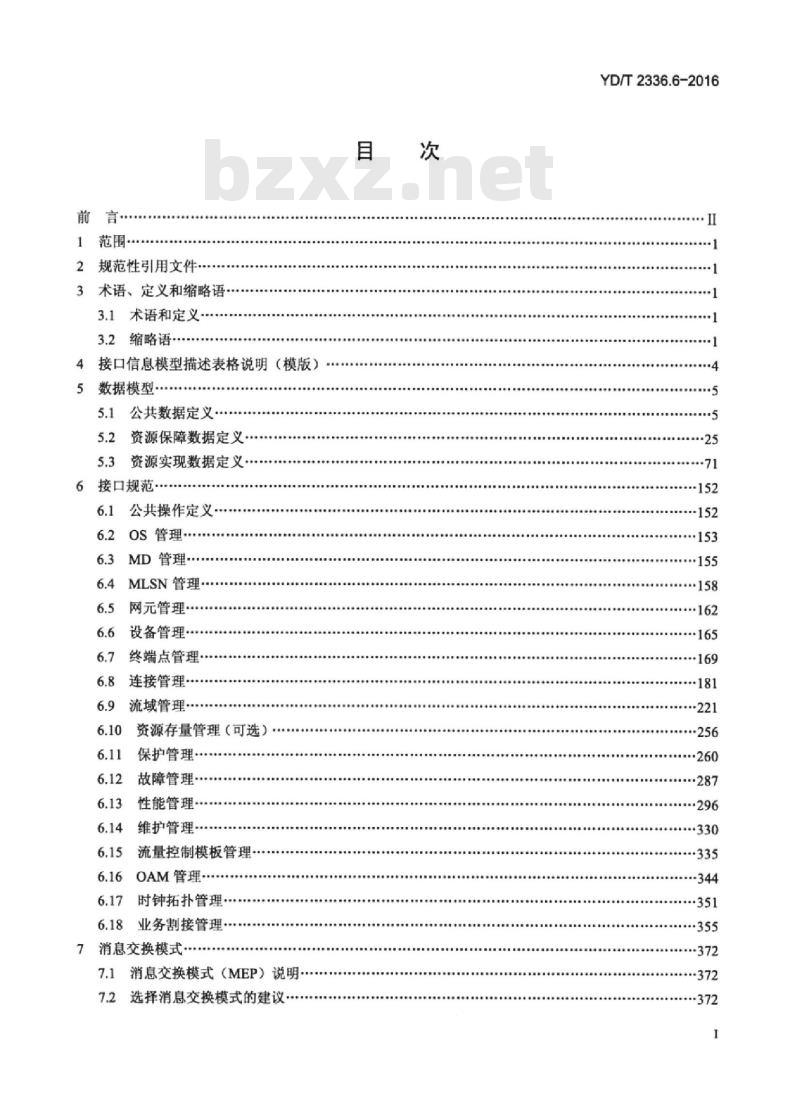

接口信息模型描述表格说明（模版）4
数据模型
公共数据定义
资源保障数据定义
资源实现数据定义
接口规范
公共操作定义·
OS管理
MD管理
MLSN管理
网元管理
设备管理
终端点管理
连接管理·
流域管理·
资源存量管理（可选）
保护管理·
故障管理·
性能管理-
维护管理
流量控制模板管理·
6.16OAM管理
6.17时钟拓扑管理
6.18业务割接管理·
7消息交换模式
7.1消息交换模式（MEP）说明·7.2选择消息交换模式的建议·
YD/T2336.6-2016
YD/T2336.6-2016

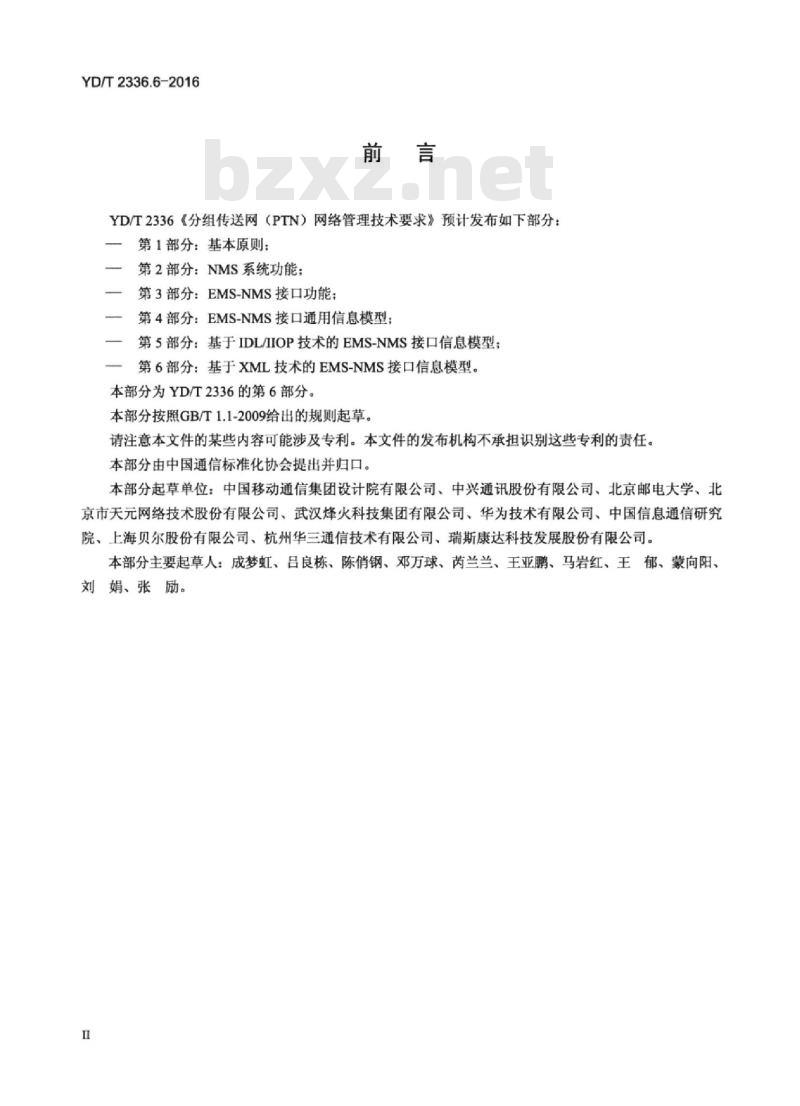

YD/T2336《分组传送网（PTN）网络管理技术要求》预计发布如下部分：第1部分：基本原则；
第2部分：NMS系统功能
第3部分：EMS-NMS接口功能：
第4部分：EMS-NMS接口通用信息模型：第5部分：基于IDL/IOP技术的EMS-NMS接口信息模型：第6部分：基于XML技术的EMS-NMS接口信息模型。本部分为YD/T2336的第6部分。
本部分按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：中国移动通信集团设计院有限公司、中兴通讯股份有限公司、北京邮电大学、北京市天元网络技术股份有限公司、武汉烽火科技集团有限公司、华为技术有限公司、中国信息通信研究院、上海贝尔股份有限公司、杭州华三通信技术有限公司、瑞斯康达科技发展股份有限公司。本部分主要起草人：成梦虹、吕良栋、陈俏钢、邓万球、芮兰兰、王亚鹏、马岩红、王郁、蒙向阳、刘娟、张励。
HiiKAoNiKAca
分组传送网（PTN）网络管理技术要求YD/T2336.6-2016

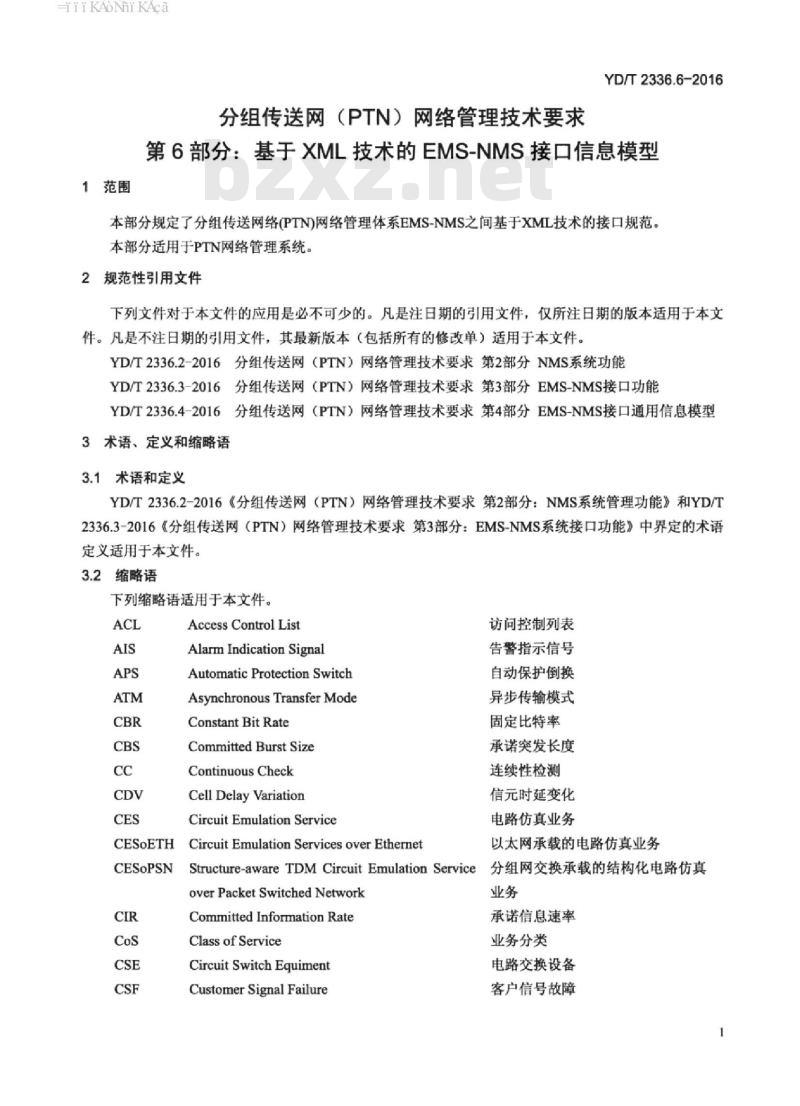

第6部分：基于XML技术的EMS-NMS接口信息模型1范围
本部分规定了分组传送网络(PTN)网络管理体系EMS-NMS之间基于XML技术的接口规范。本部分适用于PTN网络管理系统。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2336.2-2016分组传送网（PTN）网络管理技术要求第2部分NMS系统功能YD/T2336.3-2016分组传送网（PTN）网络管理技术要求第3部分EMS-NMS接口功能YD/T2336.4-2016分组传送网（PTN）网络管理技术要求第4部分EMS-NMS接口通用信息模型3术语、定义和缩略语
3.1术语和定义
YD/T2336.2-2016《分组传送网（PTN）网络管理技术要求第2部分：NMS系统管理功能》和YD/T2336.3-2016《分组传送网（PTN）网络管理技术要求第3部分：EMS-NMS系统接口功能》中界定的术语定义适用于本文件。
3.2缩略语
下列缩略语适用于本文件。
Access Control List
Alarm Indication Signal
AutomaticProtectionSwitch
Asynchronous Transfer Mode
Constant Bit Rate
Committed Burst Size
Continuous Check
Cell Delay Variation
Circuit Emulation Service
CESoETH Circuit Emulation Services over EthernetCESoPSN
Structure-aware TDM Circuit Emulation Serviceover Packet Switched NetworkCommitted Information Rate
Class of Service
Circuit SwitchEquiment
Customer Signal Failure
访问控制列表
告警指示信号
自动保护倒换
异步传输模式
固定比特率
承诺突发长度
连续性检测
信元时延变化
电路仿真业务
以太网承载的电路仿真业务
分组网交换承载的结构化电路仿真业务
承诺信息速率
业务分类
电路交换设备
客户信号故障
TiiKAoNiKAca
YD/T2336.6-2016

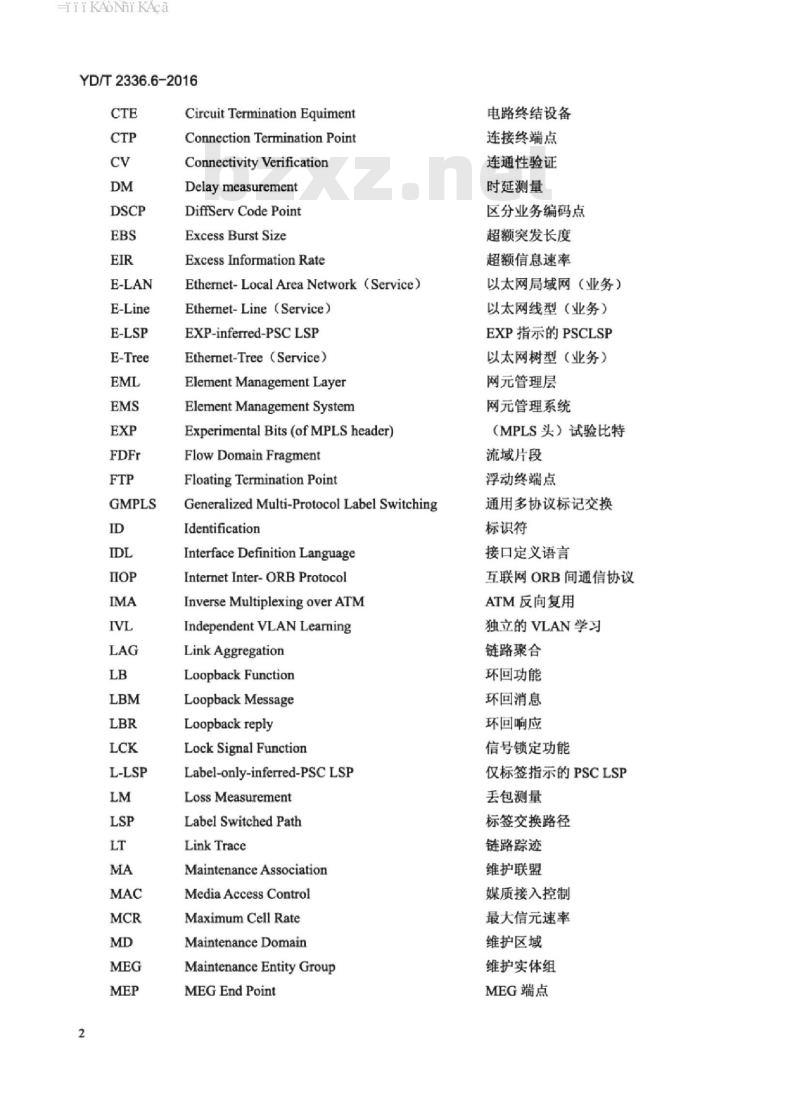

E-Line
E-Tree
Circuit Termination EquimentConnection Termination PointConnectivity Verification
Delay measurement
DiffServ Code Point
Excess Burst Size
Excess Information Rate
Ethernet-Local Area Network（Service）Ethernet-Line (Service）
EXP-inferred-PSC LSP
Ethernet-Tree (Service)
Element Management Layer
Element Management System
ExperimentalBits (ofMPLSheader)Flow Domain Fragment
Floating Termination Point
Generalized Multi-Protocol Label SwitchingIdentification
Interface Definition LanguageInternet Inter-ORB Protocol
InverseMultiplexingoverATM
Independent VLAN Learning
Link Aggregation
Loopback Function
Loopback Message
Loopback reply
Lock Signal Function
Label-only-inferred-PSCLSP
Loss Measurement
Label Switched Path
LinkTrace
Maintenance Association
Media Access Control
Maximum Cell Rate
Maintenance Domain
Maintenance Entity Group
MEGEndPoint
电路终结设备
连接终端点
连通性验证
时延测量
区分业务编码点
超额突发长度
超额信息速率
以太网局域网（业务）
以太网线型（业务）
EXP指示的PSCLSP
以太网树型（业务）
网元管理层
网元管理系统
（MPLS头）试验比特
流域片段
浮动终端点
通用多协议标记交换
标识符
接口定义语言
互联网ORB间通信协议
ATM反向复用
独立的VLAN学习
链路聚合
环回功能
环回消息
环回响应
信号锁定功能
仅标签指示的PSCLSP
丢包测量
标签交换路径
链路踪迹
维护联盟
媒质接入控制
最大信元速率
维护区域
维护实体组
MEG端点
HiiKANiKAca
MPLS-TP
nrt-VBR
rt-VBR
TCP/IP
MEG Intermediate Point
TransportMutil-Protocol Label Switch-(TransportProfile)
Network Element
Network Management Layer
Network Management System
Network Network Interface
non-real time Variable Bit RateOperation, administration and maintenanceOptical Transport Network
Peak Burst Size
Peak Cell Rate
Plesiochronous Digital HierarchyPer-Hop Behavior
Peak Information Rate
PriorityQueue
PHB Scheduling Class
Path Switch Equipment
Public Switched Network
Packet Transport Network
Physical Termination Point
pseudowire
Quality of Service
Remote Defect Indication
Real time Variable Bit Rate
Structure-Agnostic TDM over PacketSustained Cell Rate
Synchronous Digital HierarchySub Network
Sub Network Management SystemSub Network Connection
Shared Risk Link Group
Sub Network Connection ProtectionShared VLAN Learning
Transmission Control Protocol/Internet ProtocolTime Division Multiplex
Telecommunications Management NetworkMEG中间节点
YD/T2336.6-2016
传送多协议标签交换
网络管理层
网络管理系统此内容来自标准下载网
网络-网络接口
非实时可变比特率
运营、管理和维护
光传送网络
峰值突发长度
峰值信元速率
准同步数字体系
每跳行为
峰值信息速率
优先队列
PHB的调度类
通路交换设备
公用交换网
分组传送网
物理终端点
服务质量
远端缺陷指示
实时可变比特率
结构化无关的TDM仿真
持续信元速率
同步数字体系
子网管理系统
子网连接
共享风险链路组
子网连接保护
共享VLAN学习
传输控制协议/互联网协议
时分复用
电信管理网
HiiKAoNiKAca
YD/T2336.6-2016
TrailNetworkProtection
Termination Point
Unspecified Bit Rate
User Network Interface
Virtual Channel
Virtual Channel Connection
Virtual Channel Identifier
Virtual Local Area Network
Virtual Path
Virtual Path Connection
Virtual Path Identifier
Virtual section
WavelengthDivisionMultiplex
Weighted Fair Queue
Weighted Random Early DetectWait To Restoration
Extensible Markup Language
接口信息模型描述表格说明（模版）接口信息模型的数据定义描述见表1，接口定义描述见表2。表1
对象名
命名空间
父对象名
类说明
模型定义说明
属性名
属性名称
功能描述
请求参数
响应参数
操作异常
对象名称
命名空间
父对象名称
数据模型定义说明
属性含义说明
接口功能描述说明
请求定义说明
请求参数
响应定义说明
响应参数
异常说明
数据定义描述表格
接口定义描述表格
接口定义
接口定义说明
参数说明
请求参数含义说明
响应参数含义说明
路径网络保护
终端点
未指定比特率
用户网络接口
虚通路
虚通道连接
虚通道标识符
虚拟局域网
虚通道
虚通路连接
虚通路标识符
虚段层
波分复用
加权公平队列
加权随机早期检测
恢复等待时间
可扩展标记语言
HiiKAoNiKAca
5数据模型
5.1公共数据定义
5.1.1MTOSI-SOAP消息定义
5.1.1.1简单数据类型（simpleType）5.1.1.1.1消息通讯模式（CommunicationPatternType）定义
对象名
命名空间
父对象名
类说明
CommunicationPatternType
http:/tmforum.org/mtop/fmw/xsd/hdr/vlNULL
消息通讯模式


属性名
SimpleResponse
MultipleBatchResponse
BulkResponse
Notification
简单响应
多包批量响应
大数据响应
5.1.1.1.2消息通讯类型（CommunicationStyleType）定义
对象名
命名空间
父对象名
类说明
CommunicationStyleType
http://tmforum.org/mtop/fmw/xsd/hdr/v1NULL
消息通讯类型


YD/T2336.6-2016
HiiKANiKAca
YD/T2336.6-2016
属性名
消息，用于异步调用
远程过程调用，用于同步调用
5.1.1.1.3消息类型（MessageTypeType）定义
对象名
命名空间
父对象名
类说明
MessageTypeType
http:/tmforum.org/mtop/fmw/xsd/hdr/vlNULL
消息类型


属性名
REQUEST
RESPONSE
NOTIFICATION
复合数据类型（complexType）
5.1.1.2.1
对象名
命名空间
父对象名
类说明
消息头定义（Header）
Header
http://tmforum.org/mtop/fmw/xsd/hdr/vlNULL
MTOSI-SOAP消息头定义


6
HiiKAoNiKAca
YD/T2336.6-2016






属性
属性名
activityName
msgName
msgType
senderURL
destinationURI
replyToURI
failureReplytoURI
correlationld
security
操作名称
消息名称
消息类型（REQUESTRESPONSENOTIFICATIONERROR）消息发送地址
消息目的地址
异步消息的响应地址
错误消息的响应地址
将异步请求和它的响应关联起来的标识用户鉴定、认证、授权的安全信息YD/T2336.6-2016
securityType
communicationPattern
communicationStyle
requestedBatchSize
batchSequenceNumber
batchSequenceEndOfReply
iteratorReferenceURI
fileLocationURI
compressionType
packingType
activityStatus
5.1.2基本数据类型定义
安全类型
通讯模式(SimpleResponse|MultipleBatchResponse|BulkResponseNotification)
通讯类型(MSG|RPC)
包大小
包序列号
是否是最后一包
相关的迭代子地址
指定要创建的文件的基本名字以及远程地址是否对文件进行压缩(NOCOMPRESSIONGZIP）是否对输出的文件进行打包(NOPACKING|ZIP|TAR)响应状态
1简单数据类型定义（simpleType）5.1.2.1
通知事件Id数据类型（NotificationldentifierType）5.1.2.1.1
对象名
命名空间
父对象名
类说明
NotificationIdentifierType
http:/tmforum.org/mtop/fmw/xsd/gen/v1NULL
通知事件标识
name-\NotificationldentifierType\>base-\xsd:string\/>

属性名
5.1.2.1.2
对象名
命名空间
父对象名
类说明
对象类型数据类型（ObjectTypeType）定义
ObjectTypeType
http:/tmforum.org/mtop/fmw/xsd/gen/v1NULL
对象类型数据类型

属性名
name=\ObjectTypeType\>
base-\xsd:string\/>
5.1.2.1.3连接方向类型（ConnectionDirectionType）定义
对象名
命名空间
父对象名
类说明
ConnectionDirectionType
http://tmforum.org/mtop/nrf/xsd/com/v1NULL
连接方向类型




属性名
CD_UNI
5.1.2.1.4
查询方言类型（QueryDialectTypeType）定义
对象名
命名空间
父对象名
类说明
QueryDialectTypeType
http://tmforum.org/mtop/fmw/xsd/gen/vlNULL
查询方言类型

Theloosedefinitionofallthesupportedquerydialecttypes.

YD/T2336.6-2016

Referto QueryDialectEnumType definition to the enumeration of recommendedquerydialecttypes.

属性名
