【TB铁路运输标准】 铁路房屋建筑设计标准

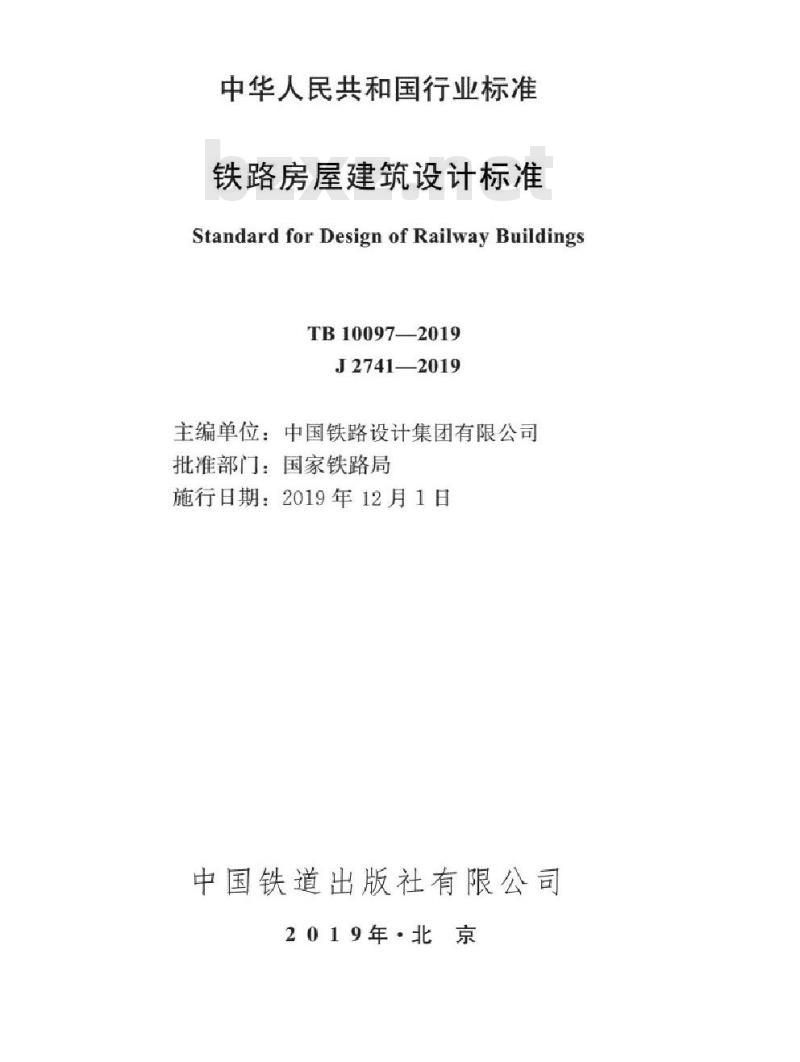

中华人民共和国行业标准
铁路房屋建筑设计标准
Standard for Design of Railway BuildingsTB100972019
J2741—2019
主编单位：中国铁路设计集团有限公司批准部门：国家铁路局
施行日期：2019年12月1日
中国铁道出版社有限公司
2019年北京

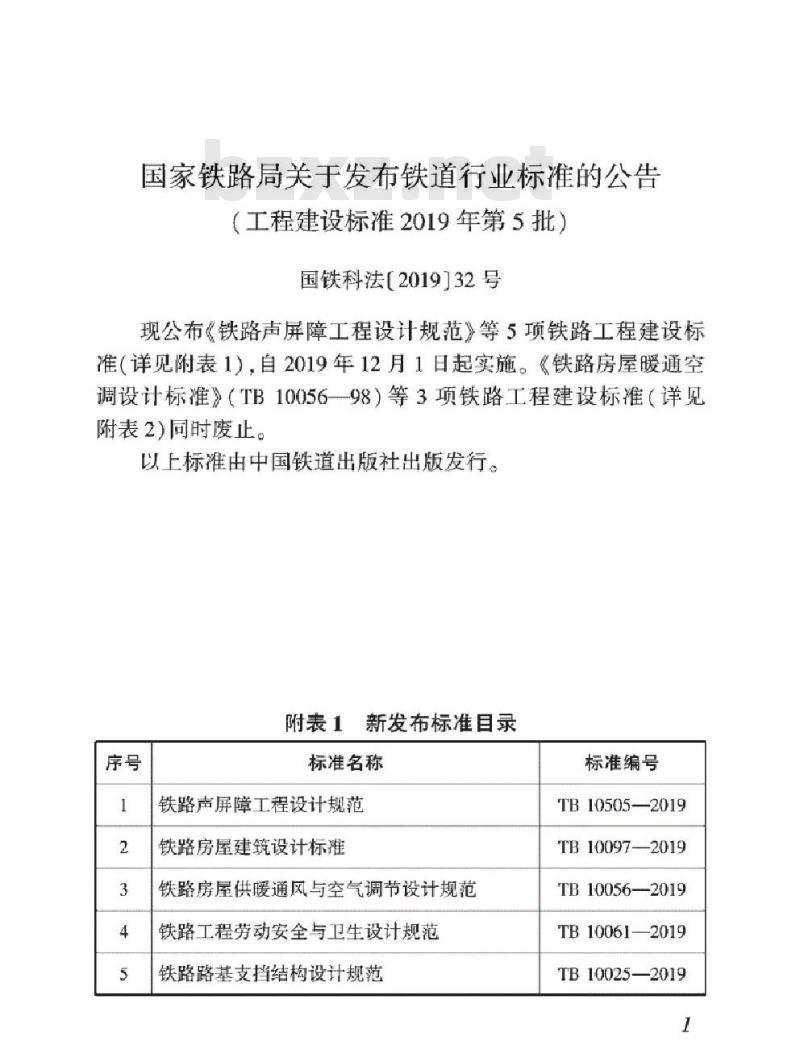

国家铁路局关于发布铁道行业标准的公告（工程建设标准2019年第5批）
国铁科法【2019]32号
现公布《铁路声屏障工程设计规范》等5项铁路工程建设标准（详见附表1），自2019年12月1日起实施。《铁路房屋暖通空调设计标准》（TB10056--98）等3项铁路工程建设标准（详见附表2)同时废止。
以上标准由中国铁道出版社出版发行。附表1新发布标准目录
标准名称
铁路声屏障工程设计规范
铁路房屋建筑设计标准
铁路房屋供暖通风与空气调节设计规范铁路工程劳动安全与卫生设计规范铁路路基支挡结构设计规范
标准编号
TB 10505-2019
TB10097-2019
TB 10056-2019
TB10061—2019
TB10025—2019

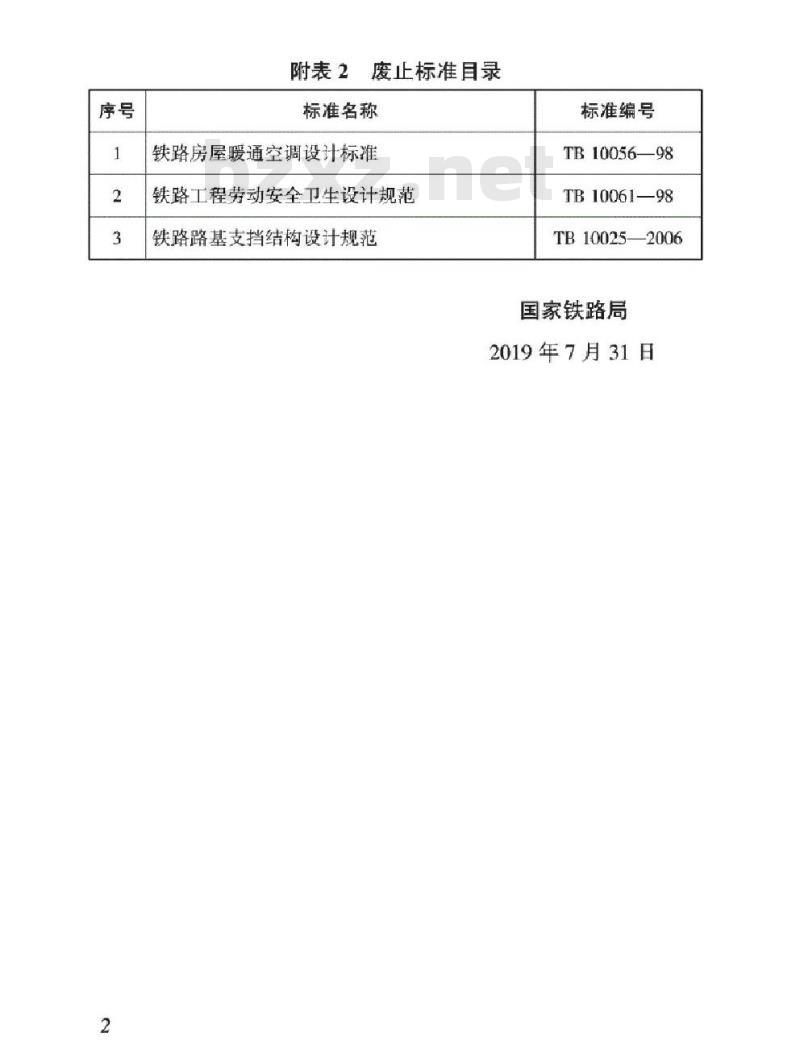

附表2废止标准目录
标准名称
铁路房屋暖通空调设计标准
铁路工程劳动安全卫生设计规范铁路路基支挡结构设计规范
标准编号
TB10056—98
TB 10061—98
TB10025—2006
国家铁路局
2019年7月31日

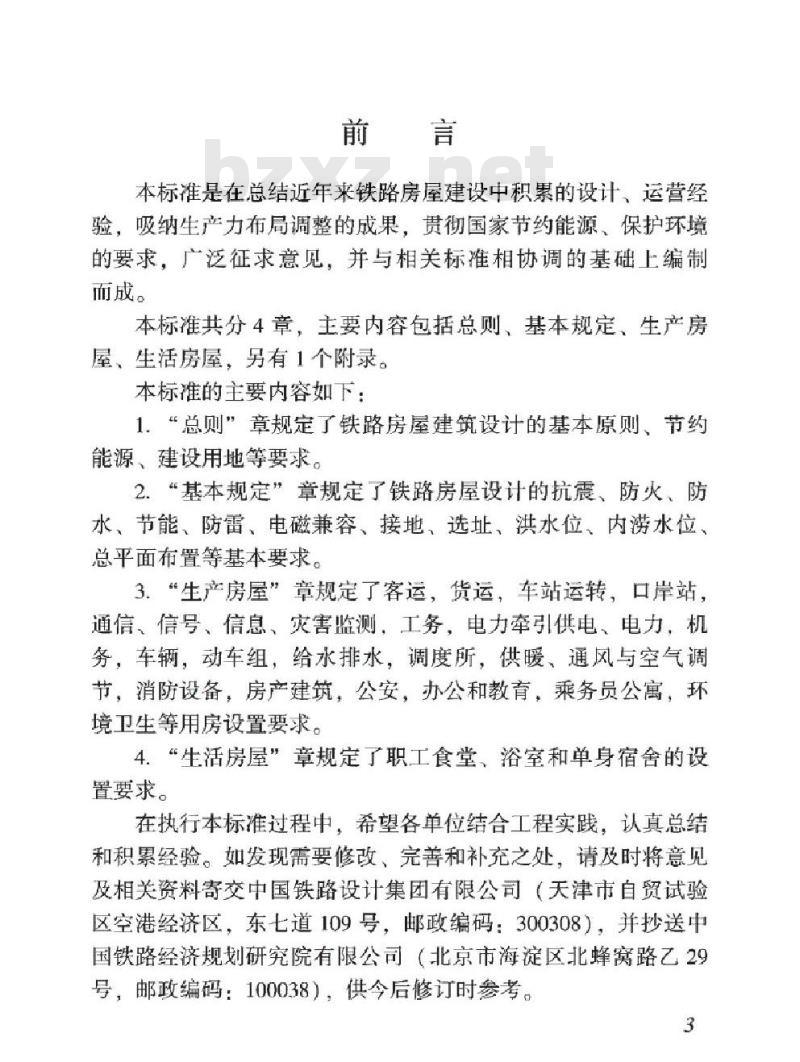

本标准是在总结近年来铁路房屋建设中积累的设计，运营经验，吸纳生产力布局调整的成果，彻国家节约能源，保护环境的要求，广泛征求意见，并与相关标准相协调的基础广编制而成。
本标准共分4章，主要内容包括总则基本规定、生产房屋、生活房屋，另有1个附录。
本标准的主要内容如下：
1.“总则”章规定了铁路房屋建筑设计的基本原则、节约能源，建设用地等要求。
2.“基本规定”章规定了铁路房屋设计的抗震、防火、防水、节能、防雷、电磁兼容、接地、选址、洪水位、内涝水位、总平面布置等基本要求。
3.“生产房屋”章规定了客运，货运，车站运转，口岸站，通信、信号、信息灾害监测，工务，电力率引供电、电力，机务，车辆，动车组，给水排水，调度所，供暖、通风与空气调节，消防设备，房产建筑公安，办公和教育乘务员公寓环境卫生等用房设置要求。
4.“生活房屋，章规定广职工食堂，浴室和单身宿舍的设置要求。
在执行本标准过程中，希望各单位结合工程实践：认真总结和积累经验。如发现需要修改、完善和补充之处，请及时将意见及相关资料寄交中国铁路设计集团有限公司（天津市自贸试验区空港经济区，东七道109号，邮政编码：300308），并抄送中国铁路经济规划研究院有限公司（北京市海淀区北蜂窝路乙29号，邮政编码：100038），供今后修订时参考。3
本标准由国家铁路局科技与法制司负责解释。主编单位：中国铁路设计集团有限公司：参编单位：中国铁路经济规划研究院有限公司，主要起草人：陶然、张佳璐、桑翠江、赵建华、周晓刚、苏自强、卢涛、沈月荣红峰、王枢方健、郭卫东杨思博、黄建勇、吴歆彦、夏炎，闫宏伟、马莉亚、程雅丽、王银船、杨卫红、李惠梅、张志芳、杨莉、李烩、张露、李晓兵、任慧、王晶、牟忠霞、李文豪、夏天妍、陈耿钦、齐亚娜、刁蓬芝、杜俊梅、秦志鹏、刘敏。主要审查人：张鸿、郭明、刘燕、王敏、余鹏、刘珂、韦克荣、蒋金辉、邓德红、程光红、张新成、向航鹰、李王峰，王峻，彭维英、李成童亮亮下恩龙、陈政刘忠海、季西放、王雪、郑青松、王玉、陈虎、单松堂、李杰、邵艳明、米晓更、陆阜盛、陈计明。1总
基本规定
一般规定
总平面布置
3生产房屋
一般规定
客运用房
货运和装卸用房
车站运转用房
口岸站用房，
通信、信号、信息及灾害监测用房.工务用房
电力牵引供电及电力用房
机务用房
车辆用房
动车组用房
给水排水用房
调度所用房
供暖、通风与空气调节用房
消防设备用房
房建用房
公安用房
办公与教育用房
乘务员公寓
环境卫生用房
4生活房屋
职工食堂
职工浴室
职工单身宿舍：
附录A4
铁路车间、动车所、工区房屋建筑面积本标准用词说明
引用标准名录
《铁路房屋建筑设计标准》条文说明6
1总则
1.0.1为满是铁路运输生产、职工生活需要，使铁路房屋建筑设计符合安全、适用、经济、卫生和环保等基本要求，制定本标准。
1.0.2本标准适用于新建、改建铁路房屋建筑设计。1.0.3
铁路房屋建筑应统一规划适度集中、综合布置，美协调。
1.0.4铁路房屋建筑应节药用地，少占或不占耕地，并应符合国家节药资源的规定。
1.0.5铁路房屋建筑建设用地规划应按远期设计年度确定。房屋建筑设计标准应根据铁路运输发展规划和所在地域的经济发展水平、地区气候条件等因地制官确定。1.0.6铁路房屋建筑应与铁路主体工程同步设计。1.0.7铁路房屋建筑设计应采用成熟可靠的新技术、新工艺、新材料、新设备。
1.0.8铁路房屋建筑设计除应符合本标准外，尚应符合国家现行有关标准的规定。
2基本规定
2.1一般规定
2.11铁路行车调度：运转通信：信号、供电供水等建筑的抗震设防类别应为重点设防类。铁路旅客车站的抗震设防类别应符合现行《铁路旅客车站设计规范》TB10100的有关规定。
2.1.2铁路房屋建筑抗震、防火、防水、节能和结构安全等设计应符合国家现行有关标准的规定。2.1.3铁路车站站区生产、生活房屋设计应符合下列规定1布置较重设备或产生较大噪声和震动的设备房间宜设置在建筑底层且对其他房间影响相对小的位置，并应采取减振，降噪措施。
2各种管线应统一规划设计，路径相同的管线宜设置综合管沟或综合支（吊）架。管线间距应满足最小安全距离及维护要求。
3无人值守的生产房屋不宜设外窗，并应采用甲级防盗安全门。
铁路房屋建筑设计应满足设备安装、检修，更换等使用要求，及设备更换的运输通道要求。2.1.5
铁路设备机房内不应设置建筑变形缝。2.1.6
轻质屋面应满足抗风揭要求。
2.1.7铁路生产设备房屋防雷、电磁兼容、接地、防振、防尘、防静电、防潮及防鼠等要求应符合国家现行有关标准的规定。
2.1.8电缆、光缆及其竖井、沟（槽、管）等穿过房屋隔墙、楼板时，应进行防火封堵设计。2.1.9铁路通信、信号，信息灾害监测电力牵引供电电力等生产设备房屋内不应设置给排水设备和管道，2.1.10铁路桥梁下的房屋应对人员活动区域上部的桥梁附属设施及排水管道设置防护措施。
2.1.1段（所）车间、工区等宜结合站区专业特色及地域文化特色，统一设置室内外文化、体育设施等。2.2选址
2.2.1铁路房屋选址应符合下列规定：1铁路房屋宜选择在地势较高、平，排水通畅、有利发展、交通方便地段不应设在泥石流、泄洪区、滑坡、岩溶、危岩，落石及断层构造发育带等严重地质不良地段。2铁路房屋与产生大量粉牛、煤烟，散发有害物质和储存易燃、易爆、放射性物质等场所的距离，应符合现行《工业企业总平面设计规范》GB50187等有关标准的规定。3铁路房屋不应设在高压电力线路走廊和重要的地下工程，地下管道影响范围之内。
4铁路房屋选址不宜大量拆迁既有建筑物。5牵号变电所，分区所，开团所，开关站等不宜设在高十壤电阻率地段。bzxz.net
2.2.2房屋室外地面高程应符合国家现行标准中相关设计洪水位和内涝水位的规定。洪水位或内涝水位重现期应符合表2.2.2的规定。
表2.2.2房屋室外地面设计洪水位或内涝水位重现期房屋名称
中型及以上站房、牵引变电所
设计洪水位或内涝水位重现期
100年
房屋名称
续表2.2.2
分区所，开闭所及自耦变压器（AT）所、电力变电所、配电所、通信信号设备房屋，给水泵站、小型站房等
设计洪水位或内涝水位重现期
注：1表中房屋室外地面高程应按照设计洪水位或内涝水位增加0.5m安全加高确定。
2当泵站位于大江河、湖泊和水库岸边时，室外地面高程应加波浪高。3设置在同一处所的通信、信号、电力等生产设备房屋首层室内地面高程宜一致，并应满足设计洪水位或内涝水位的要求。2.2.3与铁路线路密切相关的生产用房可根据作业需要选址，自必领符合铁路建筑限界和国家现行有关标准的规定。2.3总平面布置
2.3.1总平面布置应统筹布局、资源共享，除因技术作业要求必需布置在靠近铁路线路的房屋外，其他房屋布置应符合下列规定：
1满足铁路土地综合开发需求，并与城镇发展规划相协调。2分区明确，布局紧、合理，并满足生产工艺和远期预留房屋用地要求。
3符合国家防火、劳动安全卫生、环境保护节约能源绿化的规定。
4地面高程应结合地形，水文等自然条件确定与线路高程相关的生产房屋应结合线路轨顶面，路基面、洪水位或站台面高程进行竖向设计。
2.3.2工务、电务、供电、房建等车间和工区生产生活房屋应设置在同一场地并集中建设，宜与站房同侧设置。同一场地内的生产、生活房屋等应按不同使用功能分区域集中设置。2.3.3有铁路工艺特殊要求且不宜集中设置的房屋应按照国家4
