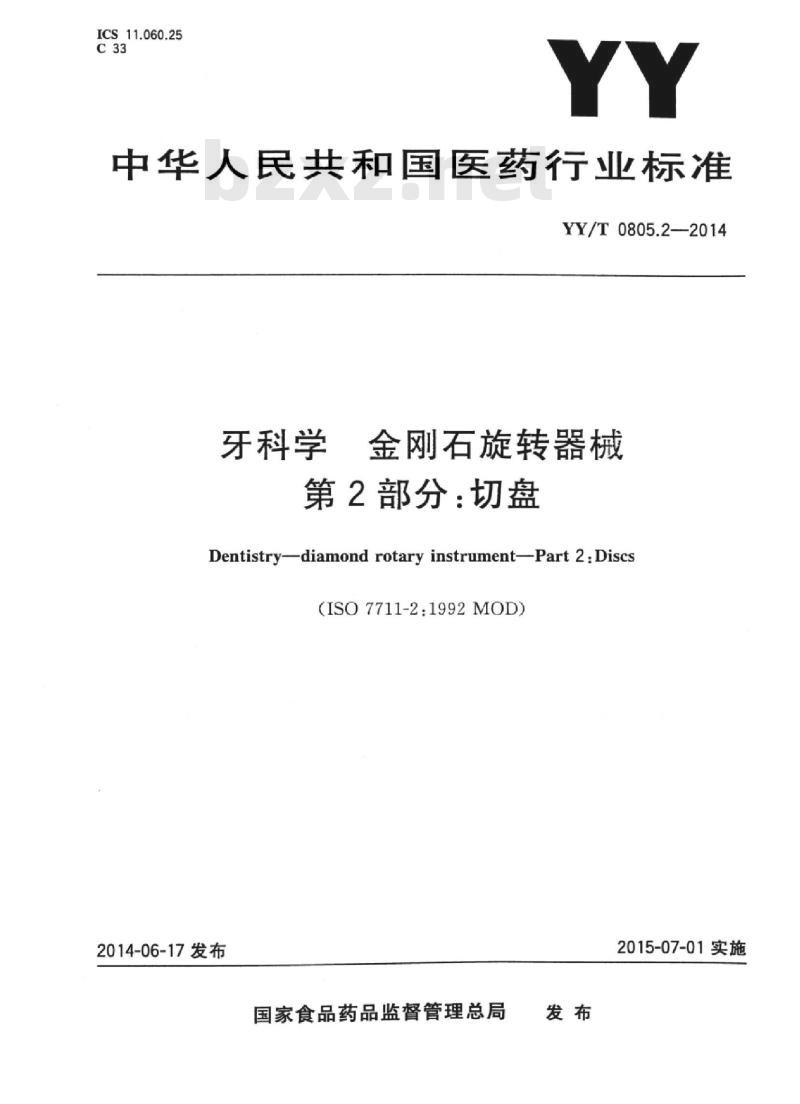

【YY医药标准】 牙科学金刚石旋转器械 第2部分:切盘

ICS11.060.25
中华人民共和国医药行业标准
YY/T0805.2—2014
牙科学
金刚石旋转器械
第2部分：切盘
Dentistrydiamond rotary instrument-Part 2:Discs(ISO7711-2:1992MOD）
2014-06-17发布
国家食品药品监督管理总局
2015-07-01实施

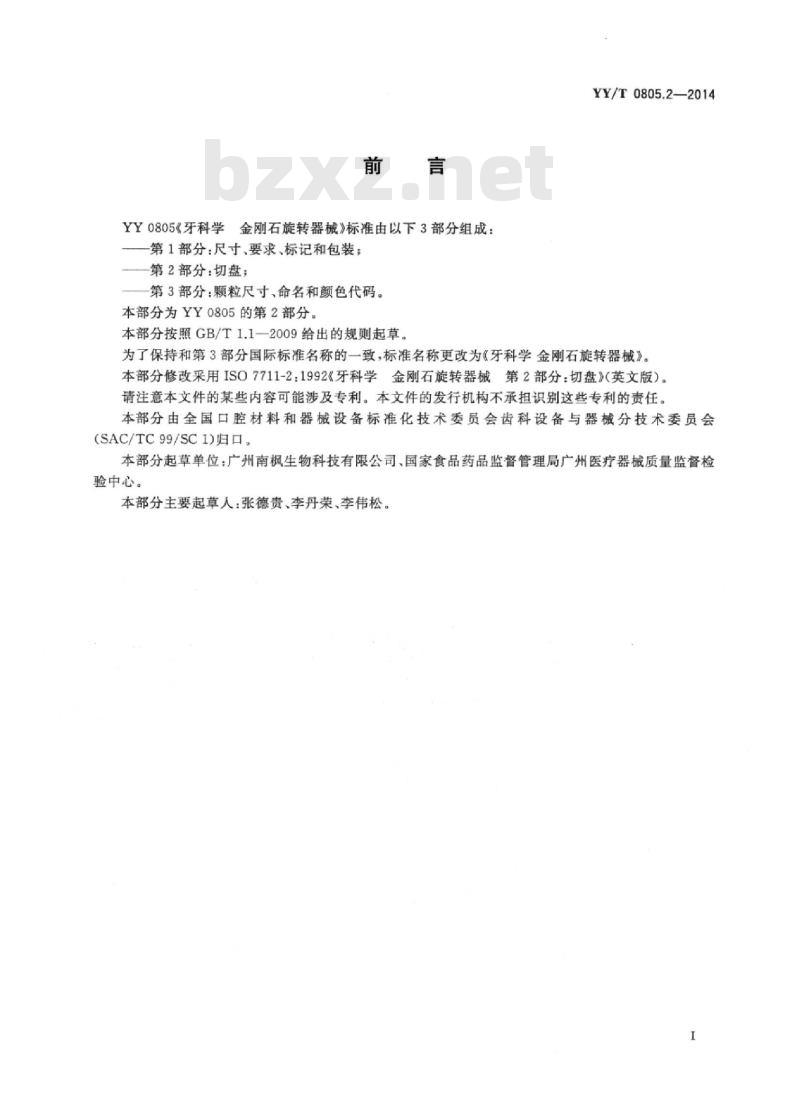

YY0805《牙科学金刚石旋转器械》标准由以下3部分组成：第1部分：尺寸、要求、标记和包装：-第2部分：切盘；
第3部分：颗粒尺寸、命名和颜色代码。本部分为YY0805的第2部分。
本部分按照GB/T1.1一2009给出的规则起草。YY/T0805.2—2014
为了保持和第3部分国际标准名称的一致，标准名称更改为《牙科学金刚石旋转器械》。本部分修改采用ISO7711-2：1992《牙科学金刚石旋转器械第2部分：切盘》（英文版）。请注意本文件的某些内容可能涉及专利。本文件的发行机构不承担识别这些专利的责任。本部分由全国口腔材料和器械设备标准化技术委员会齿科设备与器械分技术委员会(SAC/TC99/SC1)归口。
本部分起草单位：广州南枫生物科技有限公司、国家食品药品监督管理局广州医疗器械质量监督检验中心。
本部分主要起草人：张德贵、李丹荣、李伟松。范围
金刚石旋转器械
牙科学
第2部分：切盘
YY/T0805.2—2014

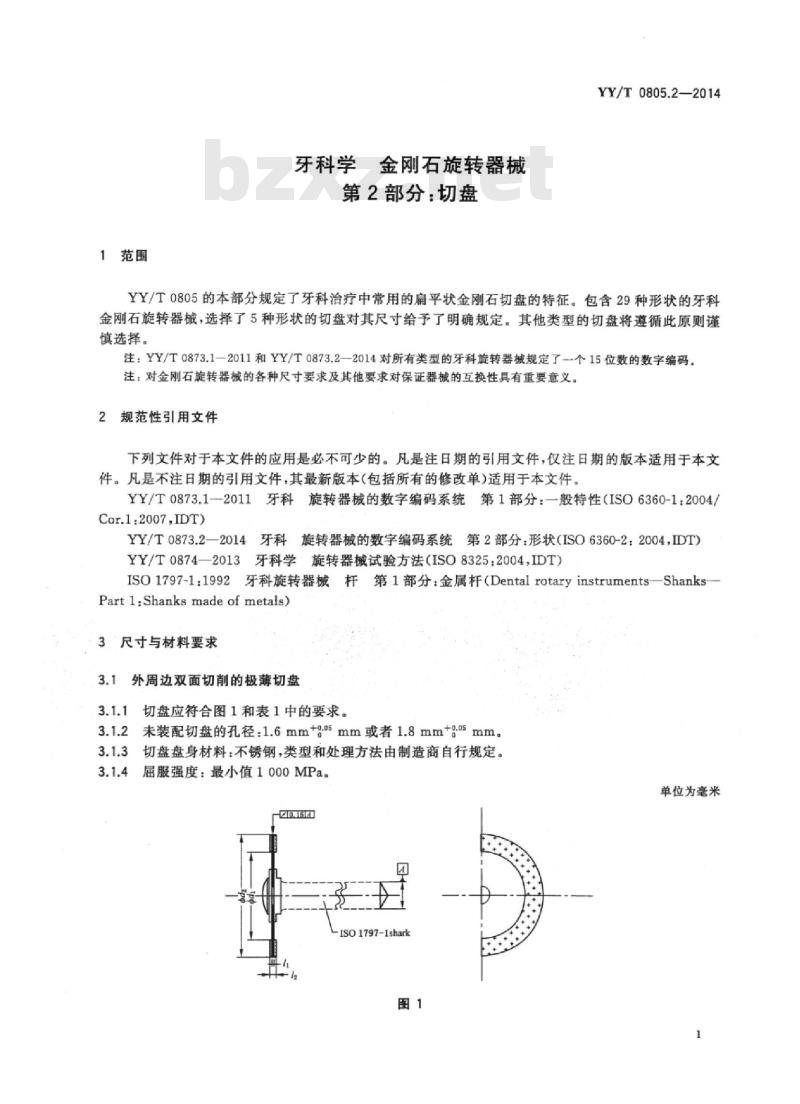

YY/T0805的本部分规定了牙科治疗中常用的扁平状金刚石切盘的特征。包含29种形状的牙科金刚石旋转器械，选择了5种形状的切盘对其尺寸给予了明确规定。其他类型的切盘将遵循此原则谨慎选择。
注：YY/T0873.1-2011和YY/T0873.2—2014对所有类型的牙科旋转器械规定了一个15位数的数字编码。注：对金刚石旋转器械的各种尺寸要求及其他要求对保证器械的互换性具有重要意义。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YY/T0873.1—2011牙科旋转器械的数字编码系统第1部分：一般特性（ISO6360-1：2004/Cor.1:2007,IDT)
YY/T0873.2一2014牙科旋转器械的数字编码系统第2部分：形状（ISO6360-2：2004，IDT）YY/T0874—2013牙科学旋转器械试验方法（ISO8325：2004，IDT）ISO1797-1：1992牙科旋转器械杆第1部分：金属杆（DentalrotaryinstrumentsShanks-Partl:Shanksmadeof metals)
3尺寸与材料要求
3.1外周边双面切削的极薄切盘
切盘应符合图1和表1中的要求。3.1.2
未装配切盘的孔径：1.6mm+o.05mm或者1.8mm+g.05mm。切盘盘身材料：不锈钢，类型和处理方法由制造商自行规定。屈服强度：最小值1o0oMPa。
单位为毫米
ISO1797-1shark
YY/T0805.2—2014
标称尺寸
外周边双面切削的薄切盘
尺寸与公差

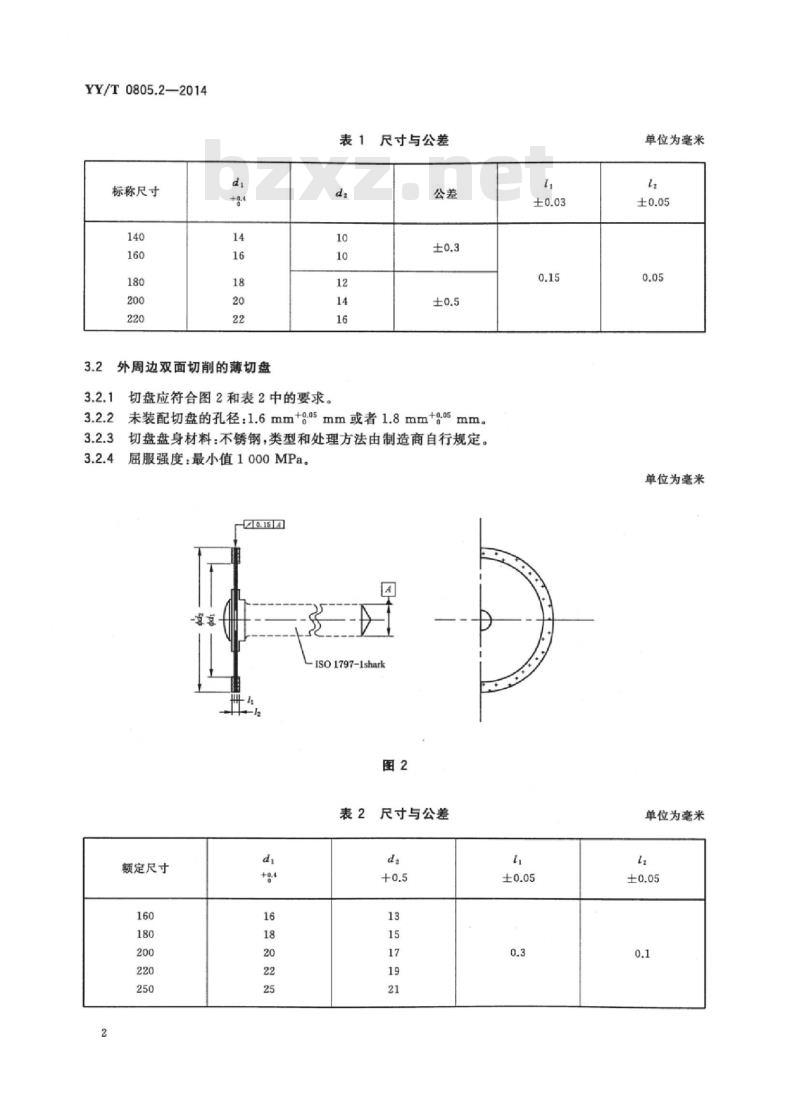

切盘应符合图2和表2中的要求。3.2.1
未装配切盘的孔径：1.6mm+g.05mm或者1.8mm+g.05mm。3.2.2
切盘盘身材料：不锈钢，类型和处理方法由制造商自行规定。屈服强度：最小值1000MPa。
-ISo1797-1shark
尺寸与公差
额定尺寸
单位为毫米
单位为毫米
单位为毫米

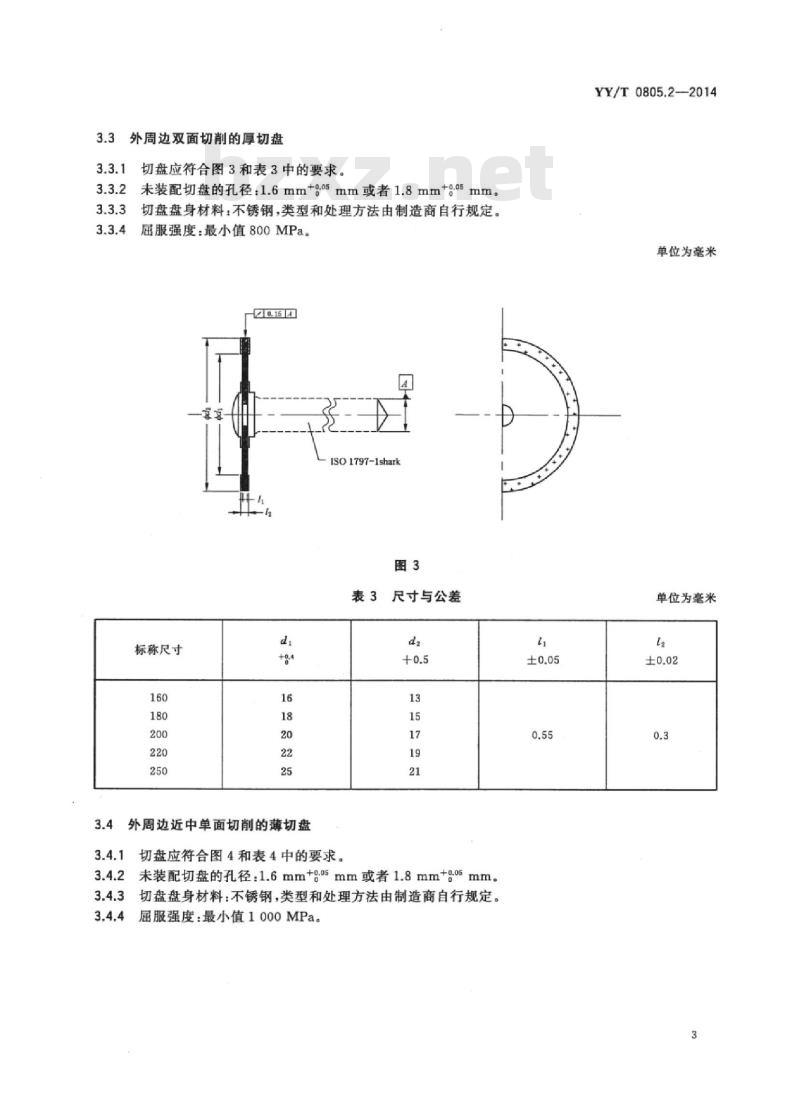

3.3外周边双面切削的厚切盘
3.3.1切盘应符合图3和表3中的要求。3.3.2
2未装配切盘的孔径：1.6mm+g05mm或者1.8mm+g.05mm。3.3.3
切盘盘身材料：不锈钢，类型和处理方法由制造商自行规定。届服强度：最小值800MPa。
ISO1797-1shark
表3尺寸与公差
标称尺寸
3.4外周边近中单面切削的薄切盘3.4.1
切盘应符合图4和表4中的要求。da
3.4.2未装配切盘的孔径：1.6mmg.0mm或者1.8mm+g.05mm。3.4.3切盘盘身材料：不锈钢，类型和处理方法由制造商自行规定。屈服强度：最小值1000MPa。
YY/T0805.2—2014
单位为毫米
单位为毫米
YY/T0805.2—2014
标称尺寸
外周边近中单面切削的切盘
-ISO1797-1shark
表4尺寸与公差
切盘应符合图5和表5中的要求。3.5.1
未装配切盘的孔径：1.6mm+g05mm或者1.8mm+g.05mm切盘底板材料：不锈钢，类型和处理方法由制造商自行规定。屈服强度：最小值800MPa。
-ISO 1797-1shark
单位为毫米
单位为毫米
单位为毫米
标称尺寸
径向跳动
5尺寸与公差
YY/T0805.2—2014
单位为毫米
如图1～图5中所示的切盘的总径向跳动，应小于0.15mm，按YY/T0874—2013进行检测。测量点为切盘切削外圆周的中间位置。5切盘的装配
金刚石切盘应装配在插入牙科手机使用的心轴上。为了限制切盘的径向跳动和心轴的弯曲，心轴的长度1（见图6)应符合表6中所规定的数值。注：关于推荐的切盘旋转速度，请参考牙科旋转器械制造商的使用说明书。单位为毫米
ISO1797-1:1992
类型1
类型2
尺寸与公差
单位为毫米
YY/T0805.2-2014
