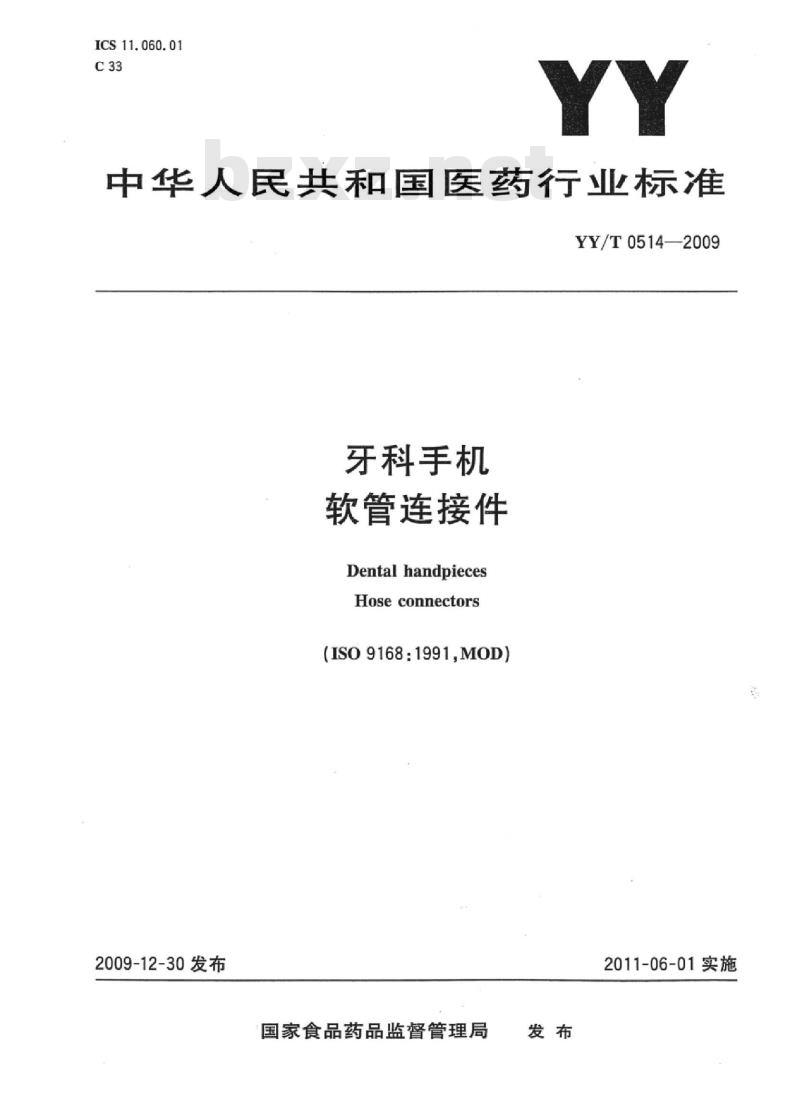

【YY医药标准】 牙科手机软管连接件

ICS 11.060.01
中华人民共和国医药行业标准
YY/T0514—2009
牙科手机
软管连接件
Dental handpiecesbzxZ.net
Hoseconnectors
(ISO9168:1991,MOD)
2009-12-30发布
国家食品药品监督管理局
2011-06-01实施

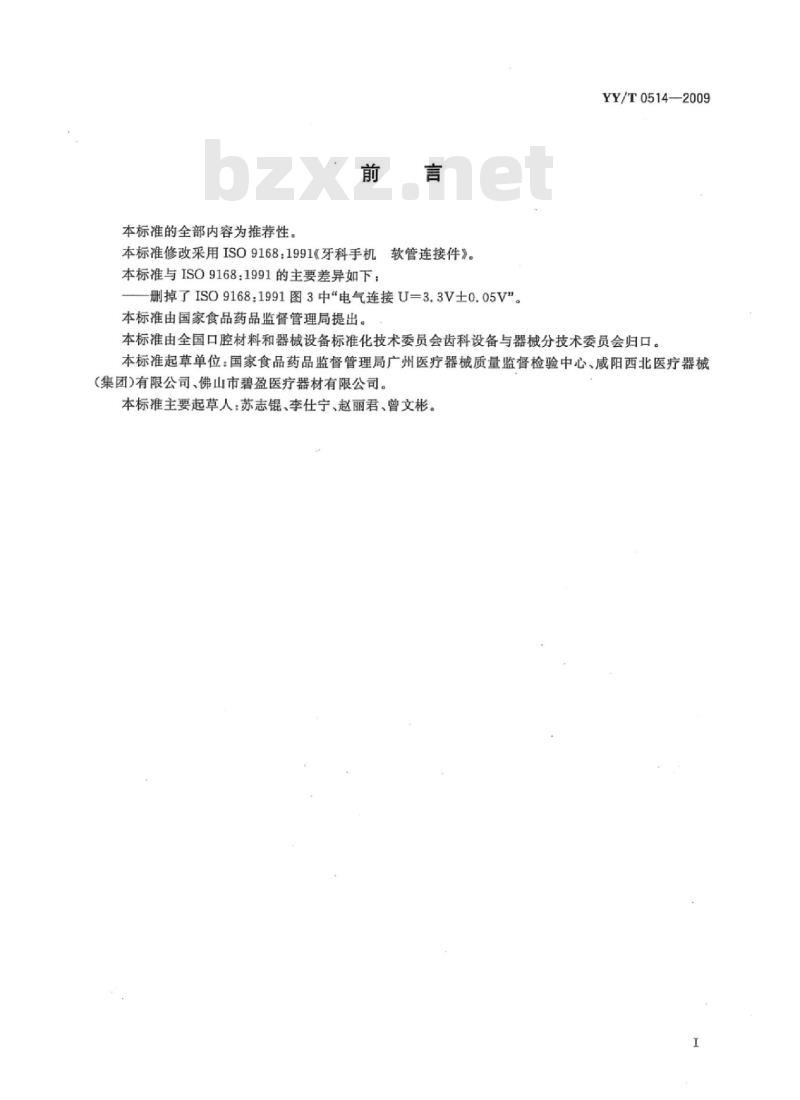

本标准的全部内容为推荐性。
本标准修改采用ISO9168：1991《牙科手机软管连接件》。本标准与ISO9168：1991的主要差异如下：删掉了ISO9168：1991图3中“电气连接U=3.3V士0.05V”。本标准由国家食品药品监督管理局提出。YY/T0514—2009
本标准由全国口腔材料和器械设备标准化技术委员会齿科设备与器械分技术委员会归口。本标准起草单位：国家食品药品监督管理局广州医疗器械质量监督检验中心、咸阳西北医疗器械（集团）有限公司、佛山市碧盈医疗器材有限公司。本标推主要起草人：苏志锟、李仕宁、赵丽君、曾文彬。范围
牙科手机
软管连接件
YY/T0514—2009

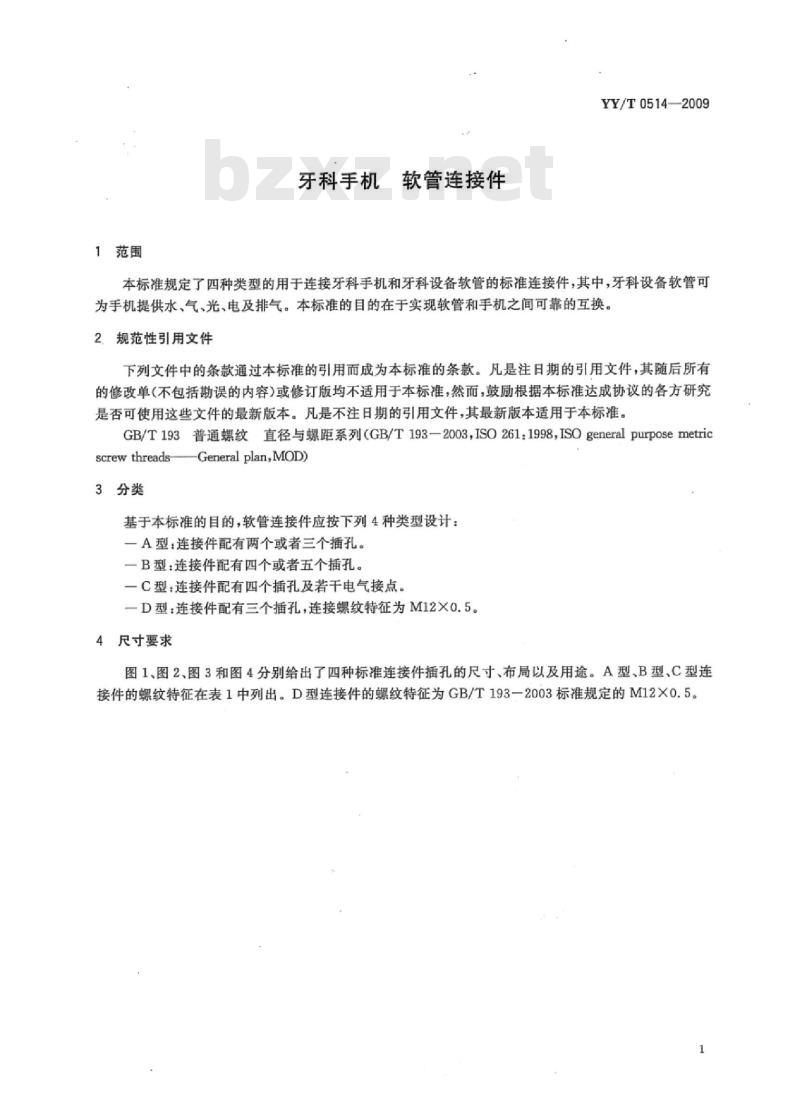

本标准规定了四种类型的用于连接牙科手机和牙科设备软管的标准连接件，其中，牙科设备软管可为手机提供水、气、光、电及排气。本标准的目的在于实现软管和手机之间可靠的互换。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T193普通螺纹直径与螺距系列（GB/T193一2003，ISO261：1998，ISOgeneralpurposemetricscrewthreadsGeneral plan,MOD)3分类
基于本标准的目的，软管连接件应按下列4种类型设计：一A型：连接件配有两个或者三个插孔。一B型：连接件配有四个或者五个插孔。一C型：连接件配有四个插孔及若干电气接点。一D型：连接件配有三个插孔，连接螺纹特征为M12X0.5。4尺寸要求

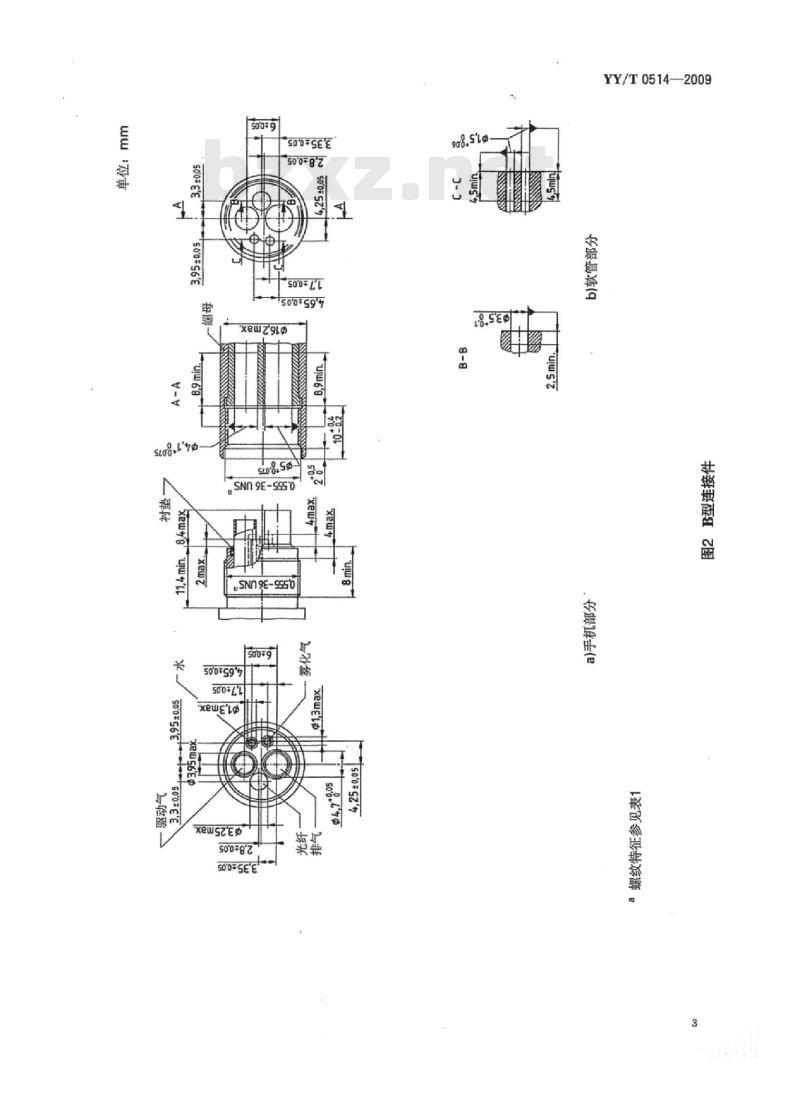

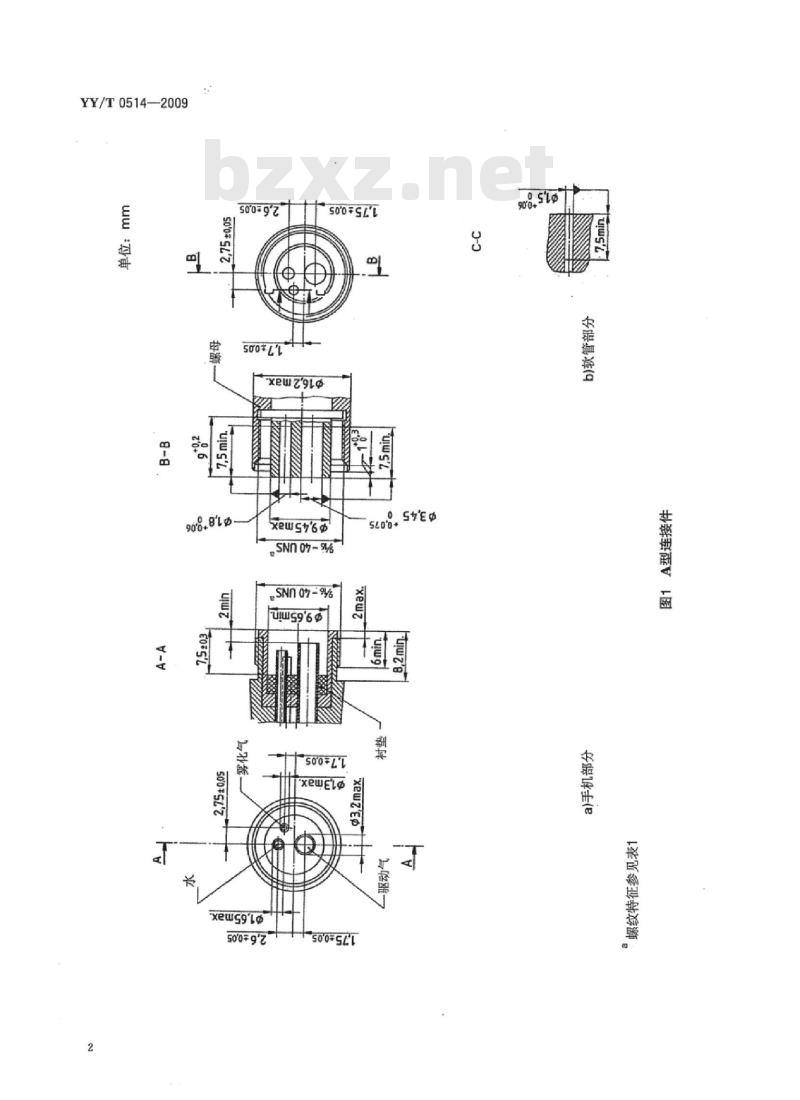

图1、图2、图3和图4分别给出了四种标准连接件插孔的尺寸、布局以及用途。A型、B型，C型连接件的螺纹特征在表1中列出。D型连接件的螺纹特征为GB/T193一2003标准规定的M12X0.5。YY/T0514—2009
xewz91o
xewst'6g
SNN07-96
SNn07-946
xewELo
xews9to
S00E'E
SOOFSEE
500597
xewz910
SNN9E-SSS0
SNn9E-SSS0
500-597
xeweto
SOOFSEE
YY/T0514—2009
YY/T0514—2009
50:0*9
SNn9ESS50
SNSE-SSS
“每游
-xew zEo
YY/T0514—2009
YY/T0514—2009
螺纹标记*
螺纹角
大径标准值
中径标准值
螺纹特征
内螺纹
外螺纹
内螺纹
外螺纹
内螺纹
外螺纹
螺纹特征
A型连接件
9/16-40UNS
单扣右旋螺纹尺寸
B型连接件
0.55536UNS
单位：mm
C型连接件
0.555-36UNS
*9/16-40UNS和0.555-36UNS这两种螺纹可以参照ANSIB1.1-2003统一英制螺纹（UN和UNR螺纹形状）。但是，ANSIB1.1一2003无给出本标准规定的直径和螺距的规格，因此，具体的各种组合规格宜参照本表。中华人民共和国医药
行业标准
牙科手机
软管连接件
YY/T0514—2009
中国医药科技出版社出版发行
北京市海淀区文慧园北路甲22号邮政编码：100082
网址cmstp.com
电话：发行：010-62227427邮购：010-62236938三河市腾飞印务有限公司印刷
各地新华书店经销
开本880×12301/16印张0.75字数16千字2011年5月第一版2011年5月第一次印刷*
书号：145067·81
定价15.00元
如有印装差错
告由本社发行部调换
版权专有侵权必究
举报电话：（010)62214756
