【YD通讯标准】 代替 YD/T 1843.2-2009 2GHz TD-SCDMA 数字蜂窝移动通信网高速上行分组接入(HSUPA)Uu接口物理层技术要求 第2部分:物理信道和传输信道到物理信道的映射

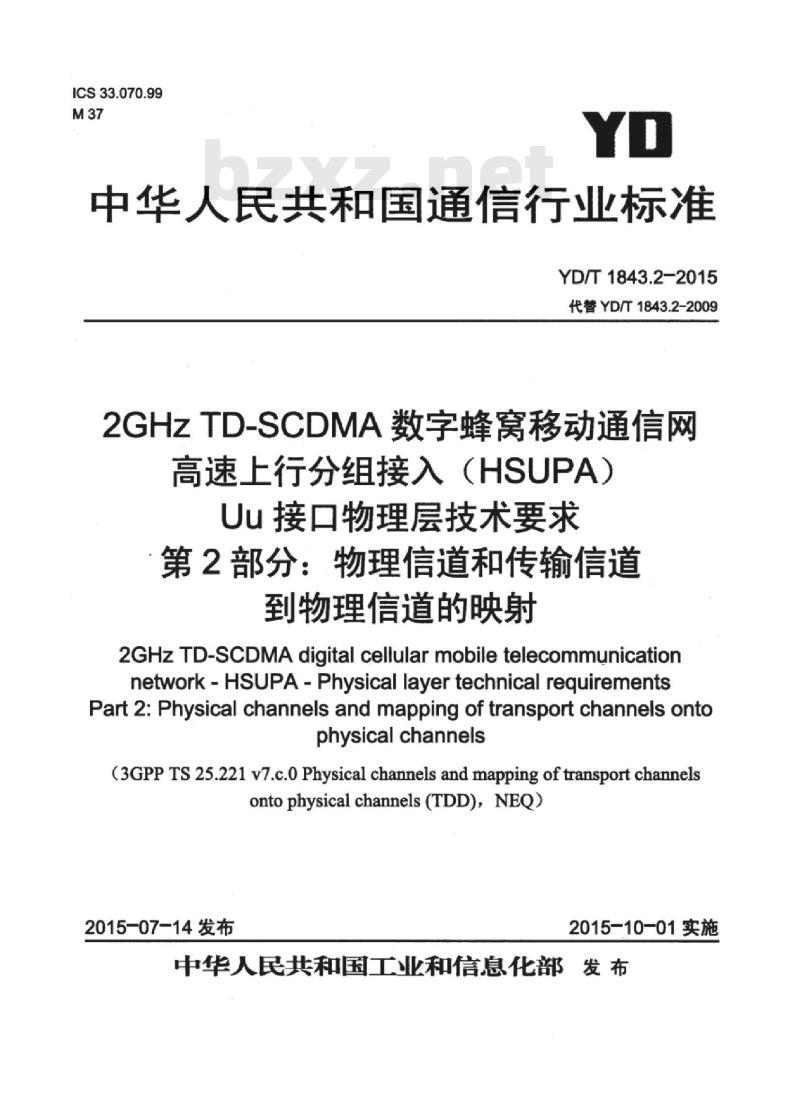

ICS33.070.99
中华人民共和国通信行业标准
YD/T1843.2-2015
代替YD/T1843.2-2009
2GHZTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）
Uu接口物理层技术要求
第2部分：物理信道和传输信道
到物理信道的映射
2GHzTD-SCDMAdigitalcellularmobiletelecommunicationnetwork-HSUPA-Physical layertechnicalrequirementsPart 2: Physical channels and mapping of transport channels ontophysicalchannels
(3GPP TS 25.221 v7.c.0 Physical channels and mapping of transport channelsontophysical channels (TDD),NEQ)2015-07-14发布
2015-10-01实施
中华人民共和国工业和信息化部发布前

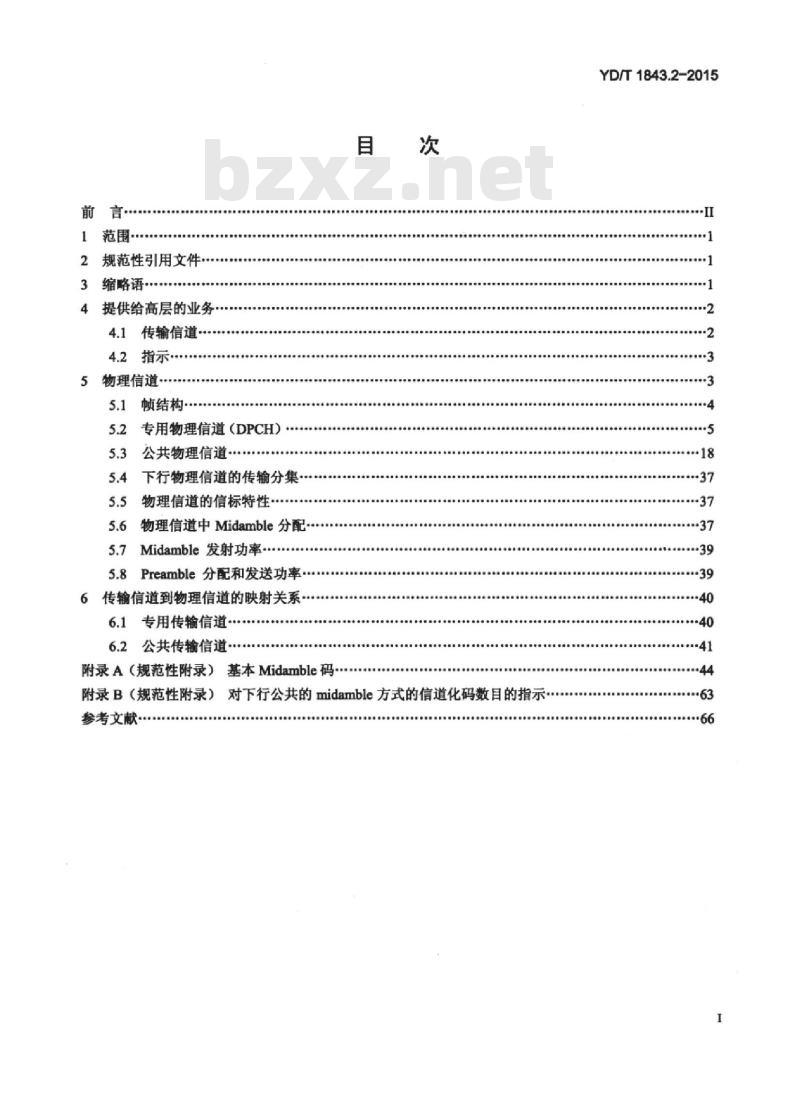

2规范性引用文件：
3缩略语
4提供给高层的业务
4.1传输信道·
4.2指示·
物理信道·
顿结构
专用物理信道（DPCH）
公共物理信道·
下行物理信道的传输分集
物理信道的信标特性
物理信道中Midamble分配
5.7Midamble发射功率.
5.8Preamble分配和发送功率
6传输信道到物理信道的映射关系*6.1专用传输信道·
6.2公共传输信道*
附录A（规范性附录）基本Midamble码目
附录B（规范性附录）对下行公共的midamble方式的信道化码数目的指示参考文献
YD/T1843.2-2015
YD/T1843.2-2015

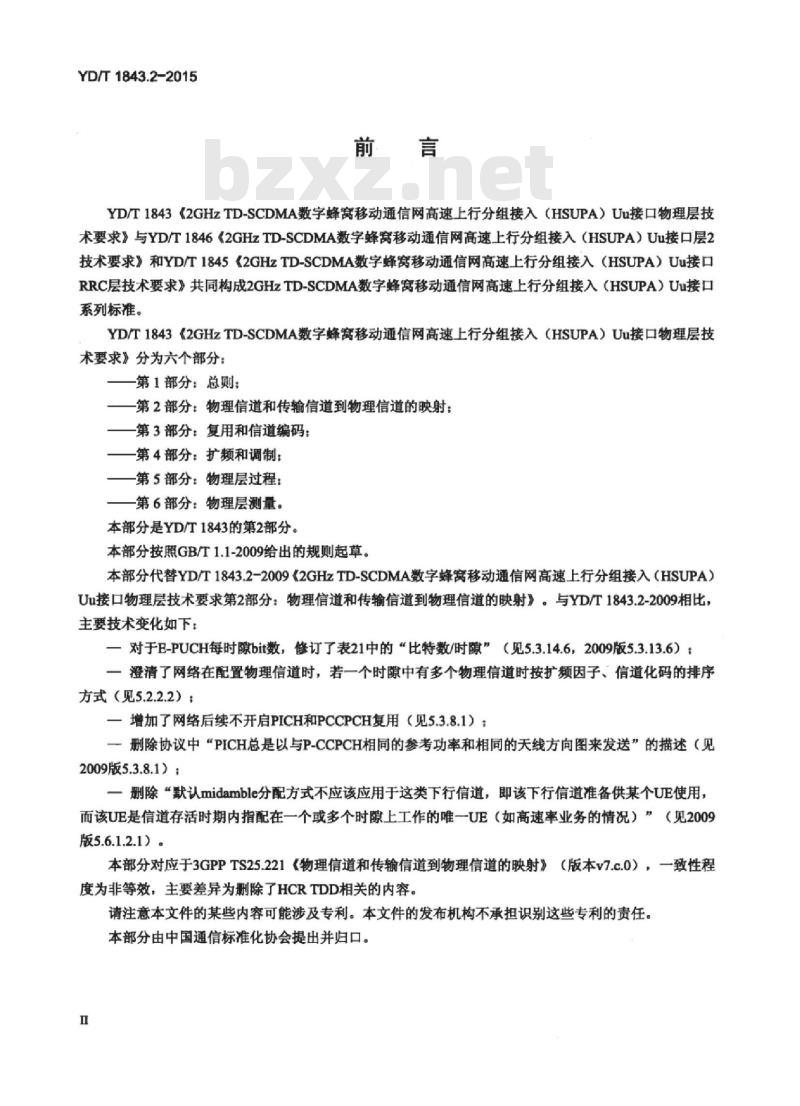

YD/T1843《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Uu接口物理层技术要求》与YD/T1846《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Uu接口层2技术要求》和YD/T1845《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Uu接口RRC层技术要求》共同构成2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Uu接口系列标准。
YD/T1843《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Uu接口物理层技术要求》分为六个部分：
第1部分：总则：
一第2部分：物理信道和传输信道到物理信道的映射：一第3部分：复用和信道编码：
一第4部分：扩频和调制：
第5部分：物理层过程；
第6部分：物理层测量。
本部分是YD/T1843的第2部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分代替YD/T1843.2-2009《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Uu接口物理层技术要求第2部分：物理信道和传输信道到物理信道的映射》。与YD/T1843.2-2009相比，主要技术变化如下：
一对于E-PUCH每时隙bit数，修订了表21中的“比特数/时隙”（见5.3.14.6，2009版5.3.13.6）：一澄清了网络在配置物理信道时，若一个时隙中有多个物理信道时按扩频因子、信道化码的排序方式（见5.2.2.2）：
一增加了网络后续不开启PICH和PCCPCH复用（见5.3.8.1）：一删除协议中“PICH总是以与P-CCPCH相同的参考功率和相同的天线方向图来发送”的描述（见2009版5.3.8.1）：
一删除“默认midamble分配方式不应该应用于这类下行信道，即该下行信道准备供某个UE使用而该UE是信道存活时期内指配在一个或多个时隙上工作的唯一UE（如高速率业务的情况）”（见2009版5.6.1.2.1）。
本部分对应于3GPPTS25.221《物理信道和传输信道到物理信道的映射》（版本v7.c.0），一致性程度为非等效，主要差异为删除了HCRTDD相关的内容。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。I
HiiKAoNiKAca
YD/T1843.2-2015

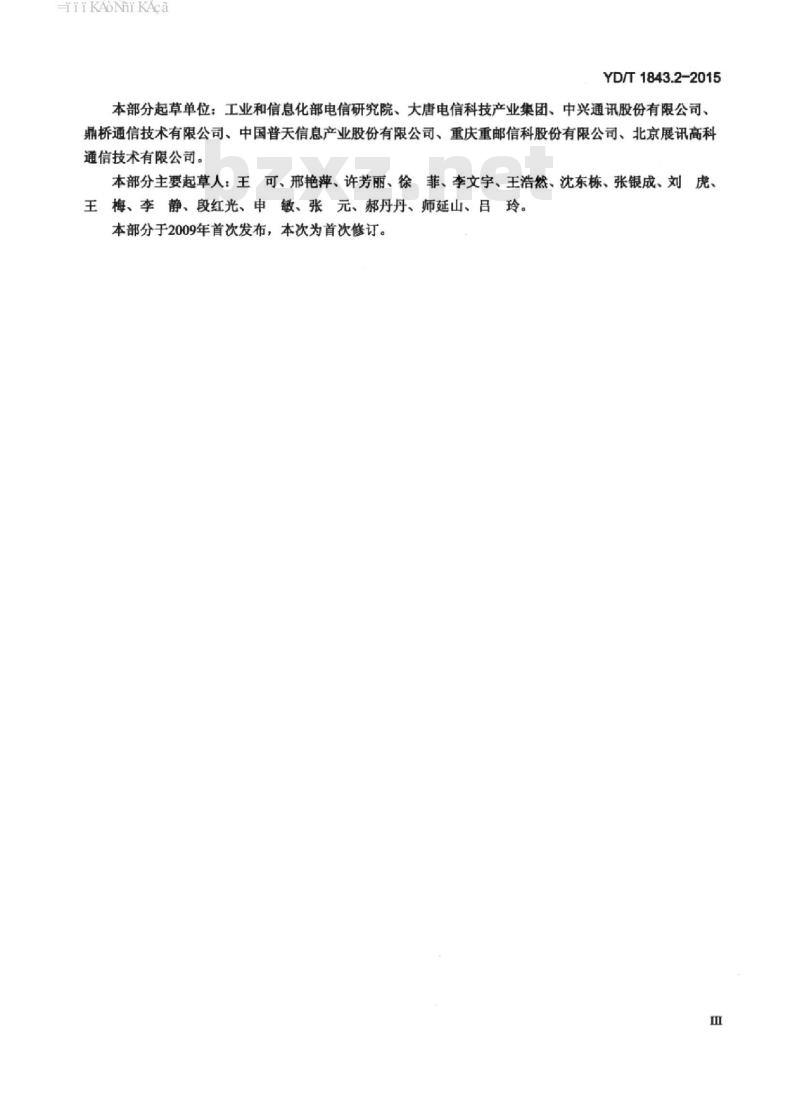

本部分起草单位：工业和信息化部电信研究院、大唐电信科技产业集团、中兴通讯股份有限公司、鼎桥通信技术有限公司、中国普天信息产业股份有限公司、重庆重邮信科股份有限公司、北京展讯高科通信技术有限公司。
本部分主要起草人：王
可、邢艳萍、许芳丽、徐菲、李文宇、王浩然、沈东栋、张银成、刘虎、长元、郝丹丹、师延山、昌玲。梅、李静、段红光、申敏、张
本部分于2009年首次发布，本次为首次修订。HiiKAoNiKAca

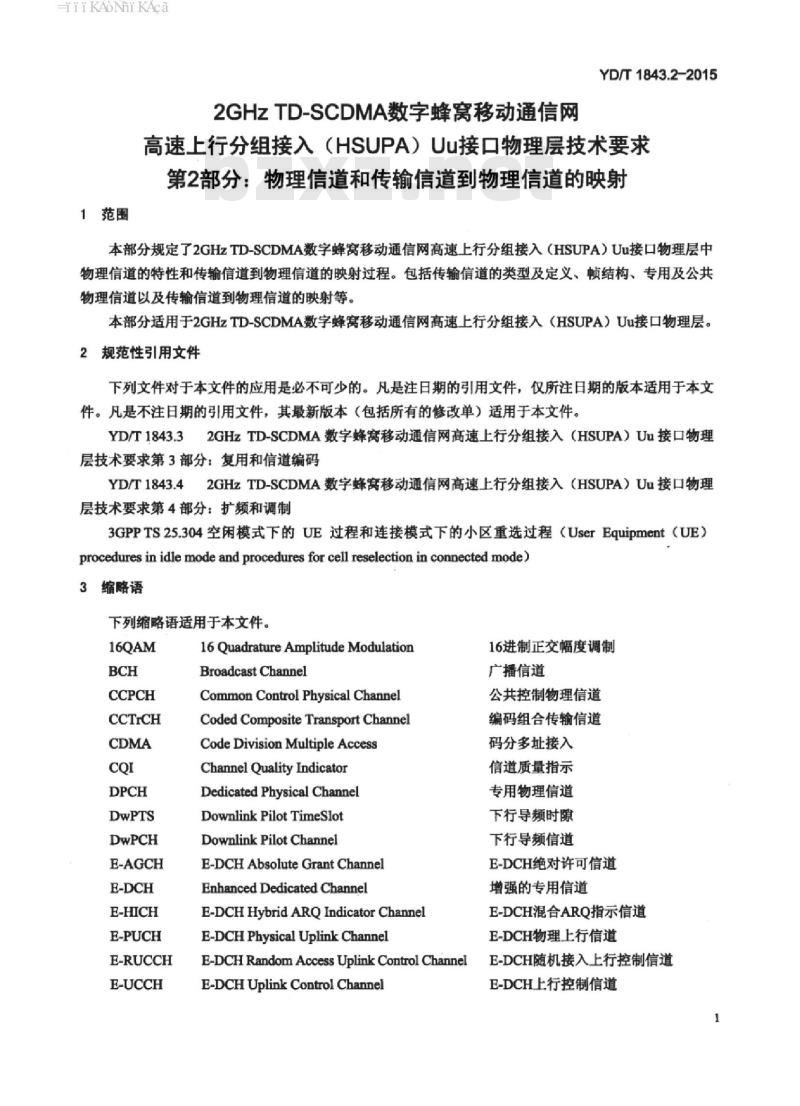

2GHZTD-SCDMA数字蜂窝移动通信网YD/T1843.2-2015
高速上行分组接入（HSUPA）Uu接口物理层技术要求第2部分：物理信道和传输信道到物理信道的映射1范围
本部分规定了2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Uu接口物理层中物理信道的特性和传输信道到物理信道的映射过程。包括传输信道的类型及定义、顿结构、专用及公共物理信道以及传输信道到物理信道的映射等。本部分适用于2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Uu接口物理层。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T1843.32GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Uu接口物理层技术要求第3部分：复用和信道编码YD/T1843.42GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）Uu接口物理层技术要求第4部分：扩频和调制3GPPTS25.304空闲模式下的UE过程和连接模式下的小区重选过程（UserEquipment（UE）procedures in idle mode and procedures for cell reselection in connected mode)3缩略语
下列缩略语适用于本文件。
CCTrCH
E-AGCH
E-HICH
E-PUCH
E-RUCCH
E-UCCH
16QuadratureAmplitudeModulationBroadcast Channel
Common Control Physical ChannelCoded CompositeTransport ChannelCode Division Multiple AccessChannel QualityIndicator
Dedicated Physical Channel
Downlink Pilot TimeSlot
Downlink Pilot Channel
E-DCH Absolute Grant ChannelEnhanced Dedicated Channel
E-DCHHybrid ARQ IndicatorChannelE-DCH Physical Uplink ChannelE-DCHRandomAccessUplinkControlChannelE-DCH Uplink Control Channel16进制正交幅度调制
广播信道
公共控制物理信道
编码组合传输信道
码分多址接入
信道质量指示
专用物理信道
下行导频时隙
下行导频信道
E-DCH绝对许可信道
增强的专用信道
E-DCH混合ARQ指示信道
E-DCH物理上行信道
E-DCH随机接入上行控制信道
E-DCH上行控制信道
HiiKANiKAca
YD/T1843.2-2015
HS-DSCH
HS-PDSCH
HS-SCCH
HS-SICH
P-CCPCH
S-CCPCH
TD-SCDMA
Forward Access Channel
Fast Physical Access ChannelGuard Period
Hybrid Automatic Repeat requestHigh Speed Downlink Shared ChannelHighSpeedPhysicalDownlinkShared ChannelShared Control Channel for HS-DSCHSharedInformationChannelforHS-DSCHMultimedia Broadcast Multicast ServiceMBMS over a Single Frequency NetworkMBMStrafficburst
MBMS special burst
MBMS indicator channel
Orthogonal Variable Spreading FactorPrimary CCPCH
Paging Channel
Physical Downlink Shared ChannelPage Indicator Channel
Physical Random Access ChannelPhysical Uplink Shared ChannelRandom Access Channel
Secondary CCPCH
Synchronisation Shift
Time Division Duplex
Time Division Multiple AccessTimeDivision Synchronous CDMAUplink Pilot Channel
Uplink Pilot TimeSlot
4提供给高层的业务
4.1传输信道
前向接入信道
快速物理接入信道
保护间隔
混合自动重传请求
高速下行共享信道
高速物理下行共享信道
HS-DSCH共享控制信道
HS-DSCH共享信息信道
多媒体广播组播业务
单频网方式承载MBMS业务
MBMS业务突发
MBMS特殊突发
MBMS寻呼指示信道
正交可变扩频因子
主公共控制物理信道
寻呼信道
物理下行共享信道
寻呼指示信道
物理随机接入信道
物理上行共享信道
随机接入信道
辅助公共控制物理信道
同步偏移
时分双工bzxZ.net
时分多址接入
时分同步CDMA
上行导频信道
上行导频时隙
传输信道是由L1提供给高层的服务，它是根据在空中接口上如何传输及传输什么特性的数据来定义的。传输信道一般可分为两组：公共信道（在这类信道中，当消息是发给某一特定的UE时，需要有内识别信息）：专用信道（在这类信道中，UE是通过物理信道来识别）。4.1.1专用传输信道
4.1.1.1专用信道（DCH）
专用信道（DCH）是一个用于在UTRAN和UE之间承载用户或控制信息的上/下行传输信道。2
HiiKAoi KAca
4.1.1.2增强的专用信道（E-DCH）增强的专用信道（E-DCH）是一条上行传输信道。4.1.2公共传输信道
4.1.2.1广播信道（BCH）
广播信道（BCH）是一个下行传输信道，用于广播系统和小区的特有信息。4.1.2.2寻呼信道（PCH）
YD/T1843.2-2015
寻呼信道（PCH）是一个下行传输信道，用于当系统不知道移动台所在的小区位置时，承载发向移动台的控制信息。
4.1.2.3前向接入信道（FACH）
前向接入信道（FACH）是一个下行传输信道，用于当系统知道移动台所在的小区位置时，承载发向移动台的控制信息。FACH也可以承载一些短的用户信息数据包，以及MBMS业务。4.1.2.4随机接入信道（RACH）
随机接入信道（RACH）是一个上行传输信道，用于承载来自移动台的控制信息。RACH也可以承载一些短的用户信息数据包。
4.1.2.5上行共享信道（USCH）
上行共享信道（USCH）是一种被几个UE共享的上行传输信道，用于承载专用控制数据或业务数据。4.1.2.6下行共享信道（DSCH）
下行共享信道（DSCH）是一种被几个UE共享的下行传输信道，用于承载专用控制数据或业务数据4.1.2.7高速下行共享信道（HS-DSCH）高速下行共享信道（HS-DSCH)是一种被几个UE共享的下行传输信道。HS-DSCH和一个下行DPCH和一个或者几个共享控制信道（HS-SCCH）相伴随。HS-DSCH在整个小区或者通过使用赋形天线在部分小区进行发送。
在一个多频点HS-DSCH小区，HS-DSCH可以在一个TTI中在一个或多个载波上传输给一个UE。术语“多载波HS-DSCH接收”指一个UE在一个TTI中在多个载波上接收HS-DSCH。4.2指示
指示是快速的低层次信令实体，它不使用在传输信道上传输的信息块进行发送。当前版本的规范中描述的指示是：寻呼指示（PI）和MBMS通知指示。5物理信道
所有的物理信道都采用四层结构：系统顿号、无线顿、子恢和时隙/码，依据不同的资源分配方案子顿或时隙/码的配置结构可能有所不同。所有物理信道在每个时隙中需要有保护符号。时隙用于在时域和码域上区分不同用户信号，它具有TDMA特性。图1所示为TD-SCDMA的物理信道的信号格式。TDD模式下的物理信道是一个突发，在分配到的无线帧中的特定时隙发射。无线帧的分配可以是连续的，即每一恢的时隙都可以分配给物理信道，也可以是不连续的分配，即仅有无线中的部分时隙分配给物理信道。一个突发由数据部分、训练序列（即midamble码）部分和一个保护时隙组成，在MBMS专用载波情况下一个突发仅由训练序列（即preamble码）和数据部分组成。一个突发的持续时间就是一个时隙。一个发射机可以同时发射几个突发，在这种情况下，几个突发的数据部分应使用不同OVSF的信道码，但应使用相同的扰码。训练序列部分应使用同一个基本训练序列，但可使用不同的训练序列。3
TiikAoNniKAca
YD/T1843.2-2015
对于支持多载频的小区，不同载频需要使用相同的基本训练序列。无线（10ms）
子顿（5ms）
子顿#1
时隙#0
子顿#2
时隙#1
顿#+1
时隙#2
图1TD-SCDMA物理信道信号格式
时隙#6
突发的数据部分由信道码和扰码共同扩频。信道码是一个OVSF码，扩频因子可以取1、2、4、8或16，物理信道的数据速率取决于所用的OVSF码所采用的扩频因子。突发的训练序列部分是一个长为144（即midamble码）或96（即preamble码）码片的训练序列码。因此，一个物理信道是由频率、时隙、信道码和无线帧分配来定义的。建立一个物理信道的同时，也就给出了它的初始结构。物理信道的持续时间可以无限长，也可以是分配所定义的持续时间。5.1恢结构
5.1.1概述
个TDMA顿的长度为10ms，分成两个5ms子帧，每10ms顿长内的2个子顿的结构是完全相同的。TD-SCDMA子顿结构如图2所示。子帧5ms（6400chip）
切换点
1.28Mchip/s
(96chip）
GP(96chip)
160chip）
图2TD-SCDMA子顿结构
时隙#n（n从0到6）：第n个业务时隙，864码片持续时间DwPTS：下行导频时隙，96码片持续时间UpPTS：上行导频时隙，160码片持续时间GP：TDD的主要保护间隔，96码片持续时间切换点
图2中，上行和下行业务时隙总数为7个，每个业务时隙的长度是864个码片的持续时间。在7个业务时隙中，时隙0总是分配给下行链路，而时隙1总是分配给上行链路。上行链路的时隙和下行链路的时隙之间由一个转换点分开。在下行时隙和上行时隙间，一个特殊间隔作为上行和下行的转换点。在每个5ms的子帧中，有两个转换点（下行到上行和上行到下行）。使用上述帧结构，可以通过分配下行和上行时隙的数目来工作于对称和不对称模式。任何配置至少4
HiiKAoNiKAca
要有一个时隙（时隙0）应分配给下行，至少一个时隙（时隙1）应分配给上行。YD/T1843.2-2015
在MBMS专用载波情况下，没有上行时隙，并将传统时隙中的DwPTS，UpPTS和GP（96码片）合并为一个0.275ms的短时隙。
对支持多频点的小区，同一UE所占用的上下行时隙在同一频点。图3所示分别给出了对称分配和不对称分配上下行链路的的例子，同时还给出了MBMS专用载波情况下的子帧结构示意图。
切换点
切换点
切换点
（DL/UL对称分配）
切换点
（DL/UL不对称分配）
（MBMS专用载波情况）
注：对支持多频点的小区，主载频和辅载频的时隙转换点建议配置为相同的。图3TD-SCDMA子顿结构示图
5.2专用物理信道（DPCH）
在4.1.1中描述的“专用传输信道”中的DCH映射到专用物理信道。5.2.1扩频
对物理信道数据部分的扩频包括两步操作，一是信道码扩频，即将每一个数据符号转换成一些码片，因而增加了信号的带宽，一个符号包含的码片数称之为扩频因子（SF）。第二步是加扰处理，即将扰码加到已被扩频的信号。有关信道码扩频和加扰过程的详细信息在YD/T1843.4中详细描述。当在一个时隙需要发送两个或者两个以上的物理信道时，UE应当总是保证有数据的DPCH和非调度E-PUCH的发送。
5.2.1.1下行物理信道的扩频
下行物理信道采用的扩频因子为16，多个并行的物理信道可用于支持更高的数据速率，这些并行的物理信道可以采用不同的信道码同时发射，具体细节和SF=16的扩频码的产生方法见YD/T1843.4。下行物理信道也可以采用SF=1的单码道传输。5.2.1.2上行物理信道的扩频
上行物理信道的扩频因子可以从1、2、4、8、16之间选择。对每个物理信道依赖于高层指示一个独立的最小扩频因子SFmin有两个选项由UTRAN指示：a）UE不依赖当前的TFC，使用固定的扩频因子SFmin；5
HiikANiKAca
YD/T1843.2-2015
b）UE根据当前的TFC自动增大扩频因子。如果UE可以自动改变扩频因子，它总要在其允许的OVSF分枝上（见YD/T1843.4），采用具有更高编号的信道化码。
对于多码传输，UE在每个时隙最多可以同时使用两个物理信道，这两个物理信道采用不同的信道码发射，见YD/T1843.4。当UE在一个时隙内有超过两个上行物理信道需要发射时，UE应当总是优先保证非调度E-PUCH和有数据发送的DPCH的发射。5.2.2突发类型
一个突发包括两个数据块、一个长为144码片的训练序列码块和一个保护间隔，突发的数据域长为352码片，相应的符号数与扩频因子有关，其对应关系见表1。保护间隔的长为16码片。突发的结构如图4所示，业务突发的具体内容见表2。表1突发中每个数据块包含的符号数扩频因子（Q）
码片号
352~495
496~847
848-863
数据符号
352chip
表2突发各个部分的内容
区域长度
（码片数目）
注：GP表示保护周期，CP表示码片长度。5.2.2.1TFCI传输
训练序列
144chip
864chip
图4突发结构
业务突发结构提供在上行和下行传送TFCI的可能每个数据块符号数（N）
区域长度
（符号数目）
见表1
见表1
数据符号数
352chip
区域内容
数据符号
训练序列（midamble）
数据符号
保护周期
TFCI的发送由高层配置。对每一个CCTrCH，高层信令将指示所使用的TFCI格式。除此之外，对每一个所分配的时隙是否承载TFCI信息也由高层分别告知。TFCI总是在每个CCTrCH的无线顿的第一个时隙出现。如果一个时隙包含TFCI信息，它总是按高层分配信息的顺序采用该时隙的最小的物理信道序号的物理信道进行发送。物理信道序号数由速率匹配功能决定，在YD/T1843.3中描述。TFCI是在各自物理信道的数据部分发送，这就是说TFCI和数据比特具有相同的扩频过程。因此训练序列部分的结构和长度不变。编码后的TFCI符号在两个子帧内和数据块内是均勾分布的。编码后的TFCI符号或者在相邻训练序列码域发送或者在SS和TPC符号后发送。如果没有TPC和SS信息传送，TFCI就直接与所分配恢中的6
YD/T1843.2-2015
5ms子顿内的训练序列码域相邻。图5所示为不存在TPC和SS时的TFCI位置，图6所示表明了如果发送L1控制信号SS和TPC时的TFCI的位置TFCI码字第一部分
数据符号
TFCI码字第二部分
训统序列
时隙x（864chip）
子帖Sm
数据符号
无线顿10ms
TFCI码字第三部分
数据符号
训练序列
TFCI码字第四部分
数据符号
时隙x（864chip）
子航5m
图5没有TPC和SS的情况下TFCI信息在业务时隙中的位量TFCI第一部分
数据符号
SS符号
训练序列
TPC符号
TFCI第二部分
数据符号
时隙x（864chip）
无线顿10ms
TFCI第三部分
数据符号
ss符号
训练序列
TPC符号
TFCI第四部分
数据符号
时隙x（864chip）
图6在有TPC和SS的情况下TFCI信息在业务时隙中的位量5.2.2.2TPC传输
专用信道的突发类型给上下行传送TPC提供了可能。TPC的传输是在业务突发的数据部分中进行的，因此训练序列的结构和长度是不变的。TPC直接在SS后发送，而SS是在训练序列后发送的。图7所示为TPC命令在业务突发的中位置。对每一个用户，TPC信息在每一个5ms子顿里发送一次。对每个分配的时隙，其是否承载TPC信息由高层信令分别通知。如果一个时限携带有TPC信息，则TPC符号的传输是在业务突发的数据部分完成的，并且它们使用该时隙中具有最低物理信道序列号（p）的物理信道进行发送。物理信道序列号由YD/T1843.3中速率匹配功能所定义。TPC符号也可以在一个时隙的多个物理信道上发送。为了这个目的，高层分别为每一个时隙分配另外Nrpc个物理信道。TPC符号使用该时隙中物理信道序列号最小的NTPc+1个物理信道发射。物理信道序列号由YD/T1843.3中速率匹配功能定义。如果速率匹配给出的结果中该时隙中所剩物理信道数NRMSS符号
数据符号
训练序列
144chip
864chip
图7TPC在上下行业务突发中的位量数据符号
根据高层的设置，对每一个信道码，TPC的符号数有三种可能情况：GF
YD/T1843.2-2015
a）一个TPC符号；
b）没有TPC符号；
c）16/SF个TPC符号。
因此在c）中，当SF=1时有16个TPC符号即相当于32比特（QPSK情况）和48比特（8PSK情况。
由于下行的描述与上行类似，以下只以上行为例。下行中，每一个用于上行功率控制的TPC符号都会与一个上行时隙和一个上行CCTrCH对有关，有以下几种情况：
分配给上行的时隙数以及在这些时隙上的ULCCTrCHs（时隙和CCTrCH对）以及-下行中分配的TPC符号。
当一个UE有：
-超过一个信道化码：
和/或信道化码用的扩频因子小于16并使用16/SF个SS和16/SF个TPC符号。那么，每个上行时隙CCTrCH对的TPC命令（在该时隙中，所有属于同一时隙CCTrcH对的信道码具有相同的TPC命令）都要遵循以下原则：a）使用TPC命令的上行时隙CCTrCH对将从分配给相关UE的第一个到最后一个上行时隙CCTrCH对依次进行编号（从0开始编号）：如果一个时隙和CCTrCH对的扩频因子按照下面的表格对应的最小SC号比位于相同时隙的另一个时隙和CCTrCH对的扩频因子对就的SC号低，则该时隙和CCTrCH对的编号较小。
b）分配给一个UE的所有DLCCTrCHs中的TPC命令符号数从零开始顺序排列，依据的原则如下：1）一个相应下行时隙的TPC命令数小于这个时隙之后传输的下行时隙数：2）在一个下行时隙内，相应的信道化码TPC命令数小于那些有较高扩频码数的信道化码。扩频码号由下表定义（见YD/T1843.4）。SC号
注：下行不使用扩频因子2~8。
Walsh编码号（）
在TPC命令之内的信道化码数小于这个时隙之后发送的TPC命令号。8
