【YD通讯标准】 通信用电源设备抗地震性能检测暂行规定

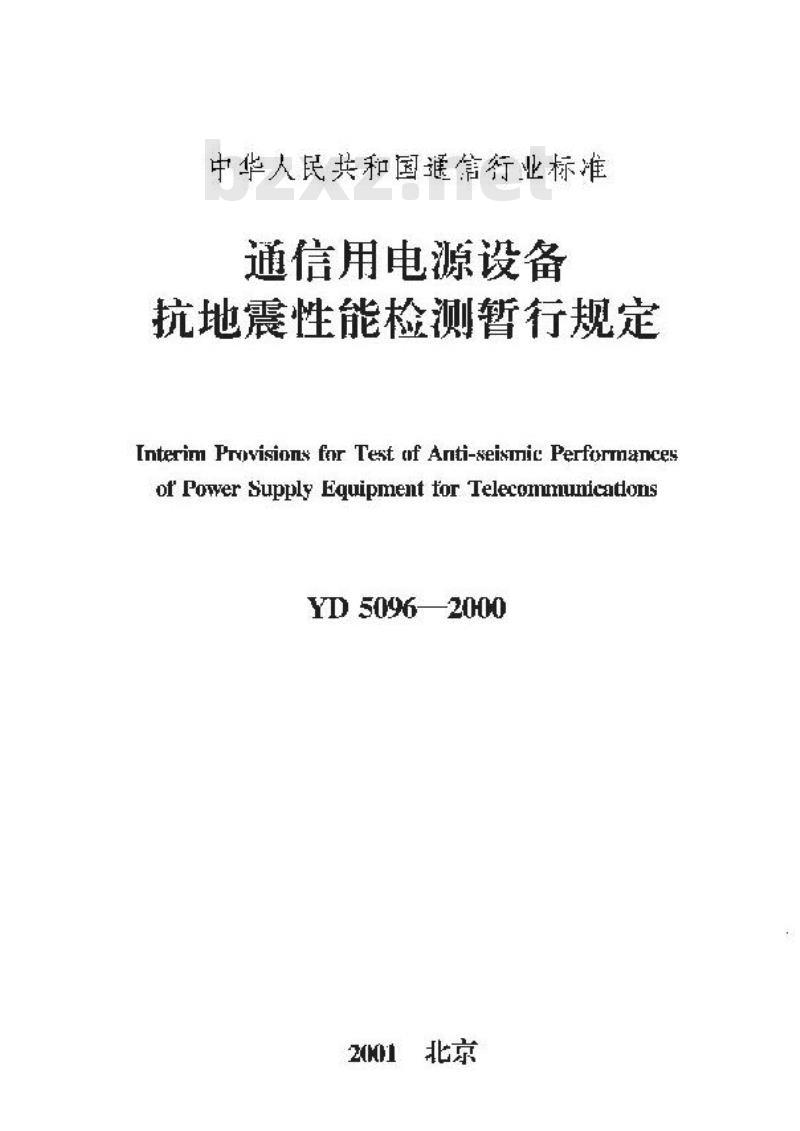

中华人民共和国通信行业标准
通信用电源设备
抗地震性能检测暂行规定
Interim Provisions far Test f Anti-seisnic Performanceof Power Supply Eguipment for TelecommmumicatlonsYD 5096-2000

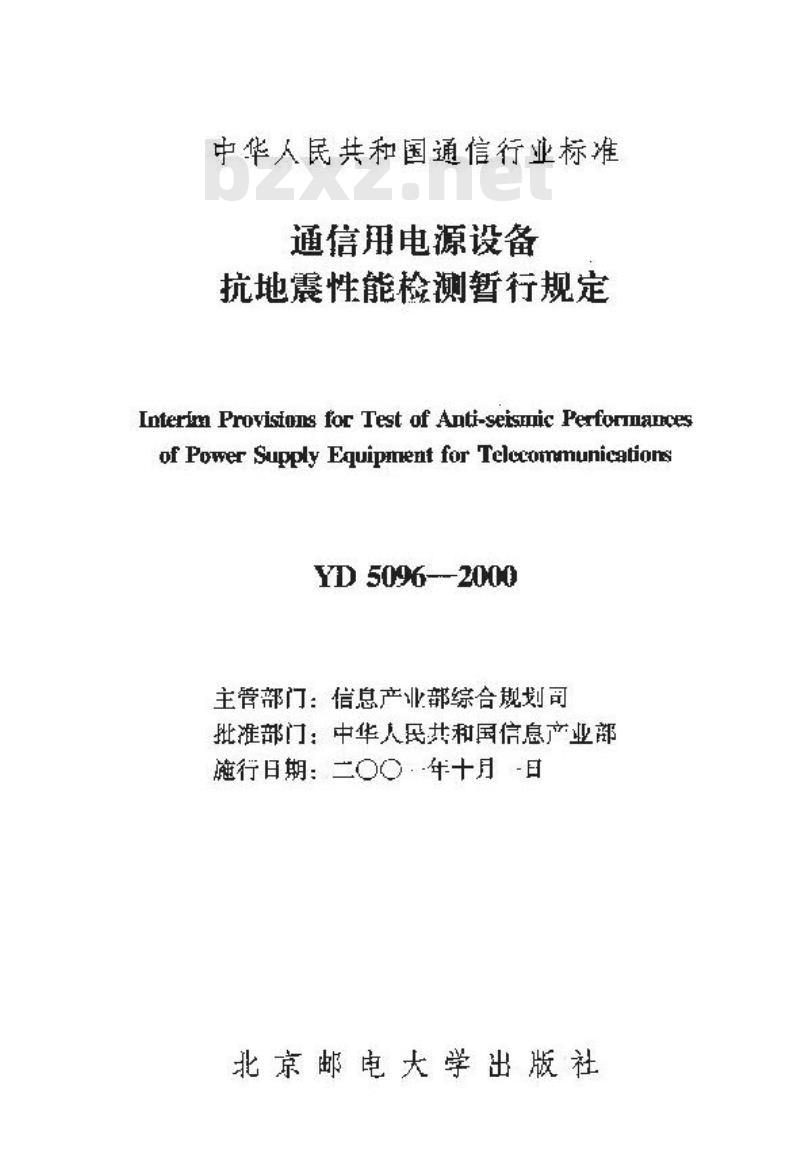

中华人民共和国通信行业标
通信册电源设备
抗地震性能检测暂行规定
Interin Provisfons for Test of Anti-seismic Perforimancesof Power Supply Equipnent for TelecommunicationsYD 5096--2000
主管部门：信息产业部综合舰划司批准部门：中华人民共和国信息产业部施行日期：二〇〇：年十月日
北京邮电大学出版社

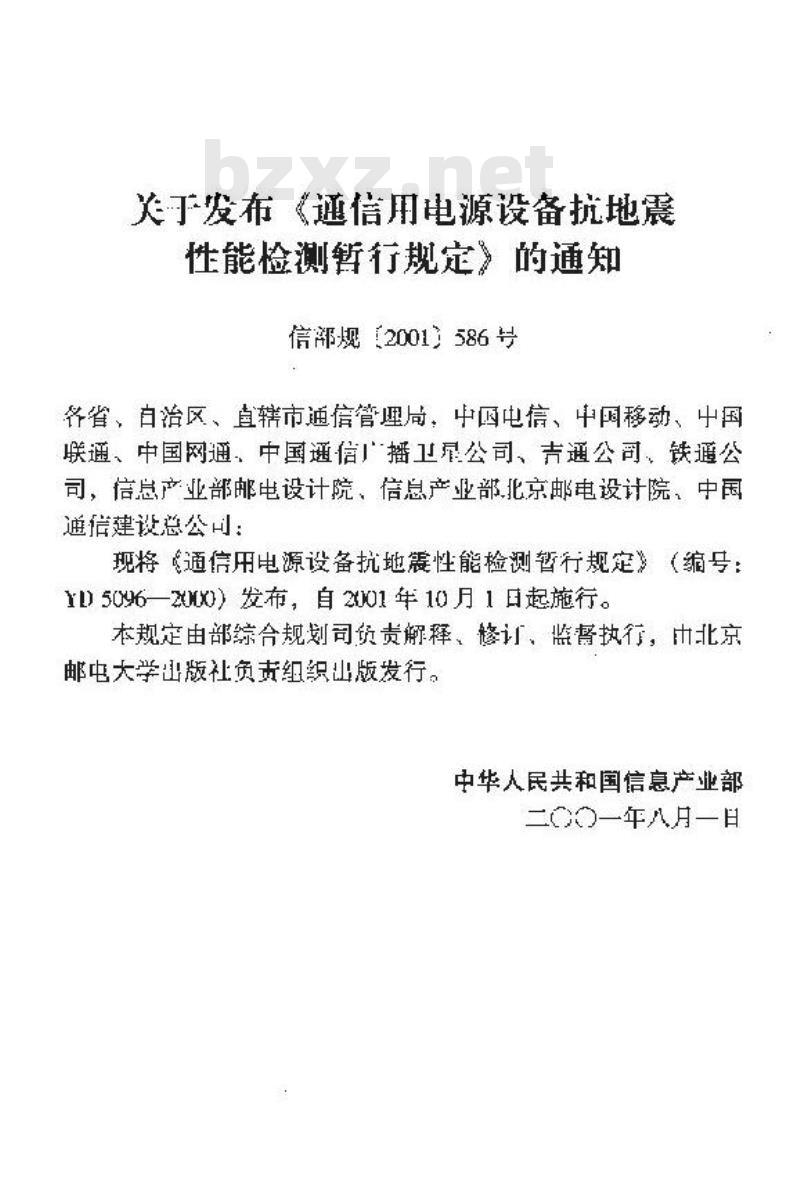

关丁发布《通倍用电源设备抗地震性能检测暂行规定》的通知
信规【2001】586号
各省、白治区、直辖市通信管理局：中国电信、中国移动、中国联通，中国网通：中国通信播星公司、吉通公司，铁薄公司、信总产业部邮电设计院、信息产业部北京邮电设计院，中国通信建设总公司：
现将通信用电源设备抗地震性能检测暂行规定》（缩号：05096一20）发布，自201年10月1日起施行，本规定由部综合规划司筑责解释，糁订，蓝臀执行，中北京邮电大学出版社负责组织山版发行。中华人民共和国信息产业部
二〇〇一年八月一

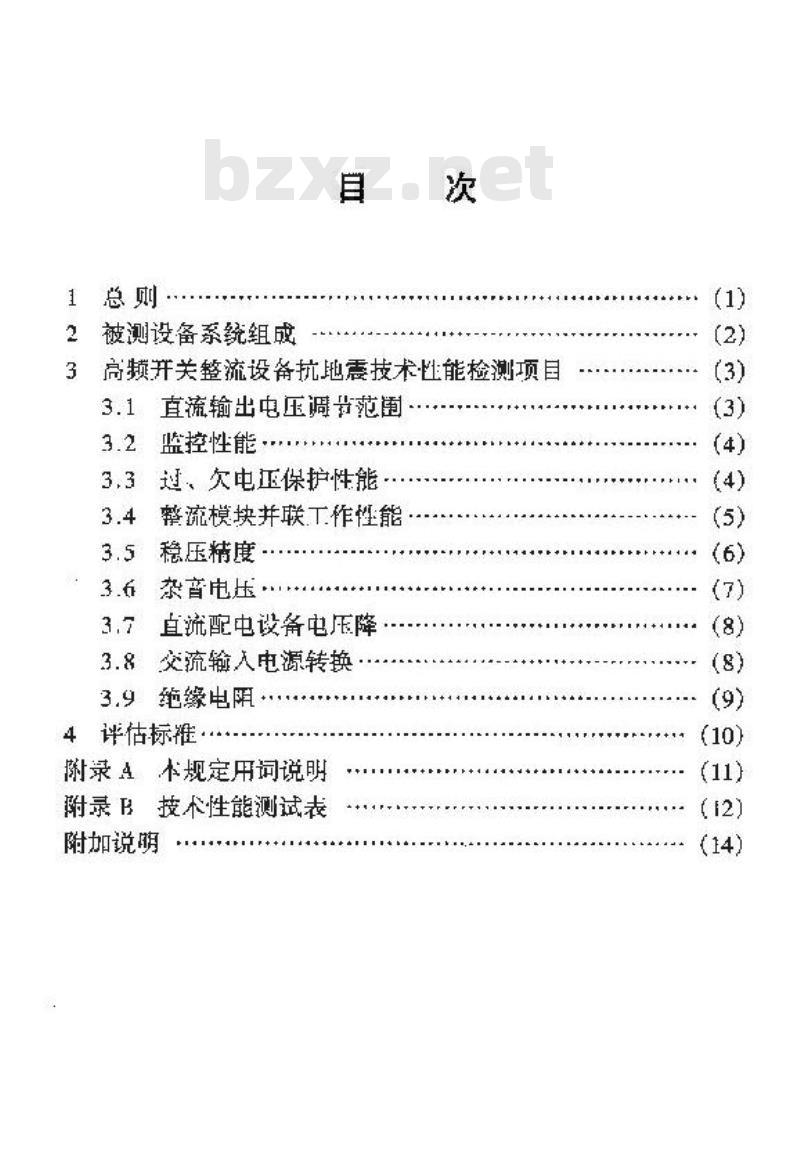

1总则
2被测设备系统组成
3高频开关整流设备抗地震技术性能检测项目3.1直流输出中压调贵范围
监控性能：
过、欠电压保护性能
整流模块并联工作性能
稳压精度
杂首电压
直流配电设备电压降
交流输人电源转换
绝缘电阻
4评估标推，
谢录A规定用词说明
附录B技术性能测试表
附加说明

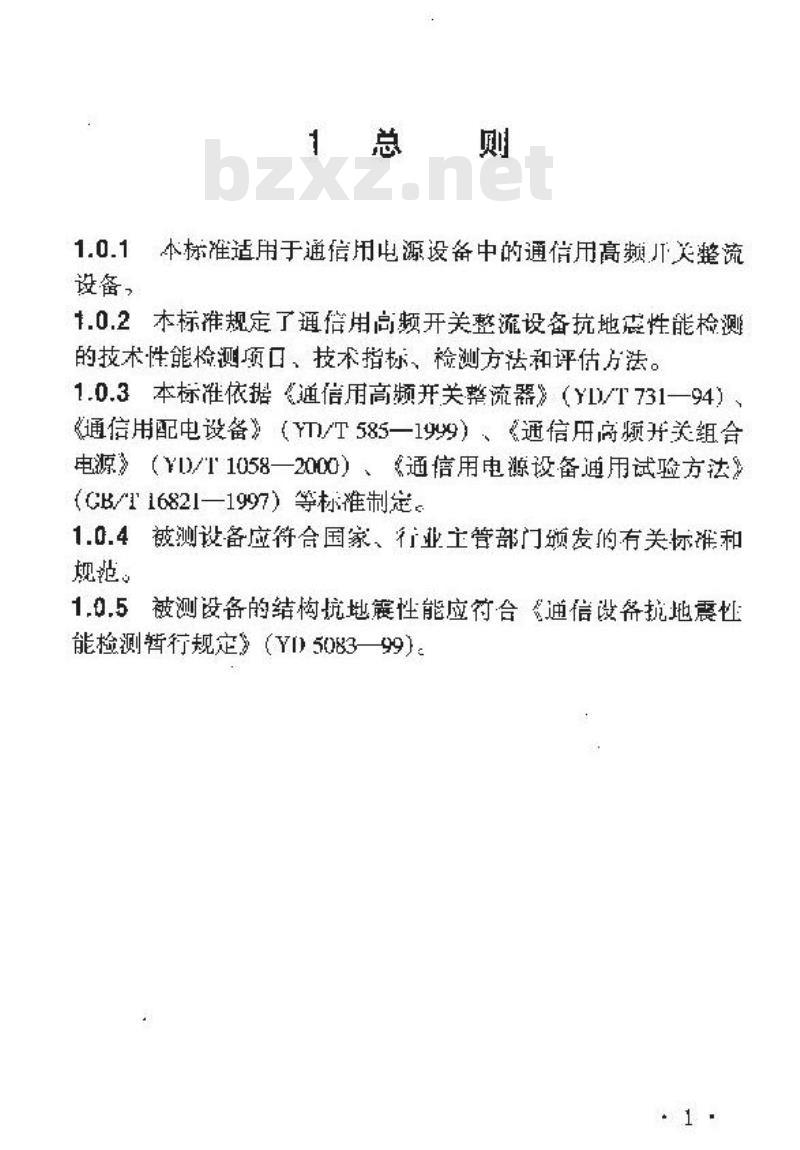

1总则
1.0.1本标准适用于通信用电源设备中的通信用高频J关整流设备
1.0.2本标准规定了通倍用高频开关整流设备抗地震性能检测的技术性能检测项口、技术指标、检测方法和评估方法。1.0.3本标准依据通信用高频并关整流器》（YI)/T731一94）、《通信用配电设备》（YT/T585—199）、《通信用高频开关组合电源》（YD/T1058一2000）、通信用电源设备迪用试验方法（GB/116821—1997）等标准制定。1.0.4被测设备应符合国家、行业主管部门颁发的有关标准和规范。
1.0.5被测设备的结构坑地性能应符合迪信设备抗地震性能检测暂行规定》（YO508399）：2被测设备系统组成
2.0.1通信用高频元关整流设备包括交流配电单元、高频开关整流模块、直流配电单元，蓝控单元4个部分。2.0.2提交检测的通信用高频开美整流设备应按设备规格型号满容量配置
3高频开关整流设备抗地震
技术性能检测项目
3.1直流输出电压调节范围
3.1.1性能指标
1.电源设备在稳压工作的萃础上，应能与等电池并联以浮充工作方式或均充工作方式向通信设备供屯。2.电源设备输出电压的可调范围为43～58V.3，浮充工作方式时，實流输出工作电压的调节范围应为其标称值的95%~117%。
4，均充工作方式时，直流输比工作电压调节范间上限值应为其标称值的120%。
5、电源的直流输出电压值在其可调节范用内应能做到乎动或自劲可。
3.1.2测试配置
直流输山电压调节范国测试配置图，如均3.1.2所尔。谢
电流畏
氯学变流电压表
数字直电压表
图3.1.2直流输出电正调节范围测试配置图3.1.3检测方法
1：在规定的输人交流电压范围内，使电源设备止常稳定工作时，检查浮充/均充转换：
2、检查电源设备输出电压的可调范围。3.在输人交流电压为上限电压（单相220V为242V，三相380V为418V）时，调节输出电乐，观察并记录在输出电流为5%额定值时的最低输出电压（浮充电压下限43.2V）。4，在输入交流电正为下限电压（单相220V为187V.三相380V为323V）时，调节输出电，观察并记录在输出电流达到额定值时的最高输出电述（邱均充电压限57.6V）。5.检查在调节范用内电源设务是否具有手动或自动可调功能。
3.2监控性能
3.2.1性能指标
1能实时监视设备工作状念，实现本地蓝控。2.能采集和存储设备运行参数。3，能显示交流输人或直流输山过、久医告萨，熔断器告警，故障告警。
3.2.2测试配置
测试配置图，如图3.1.2所示。
3.2.3检测方法
按3.2.1性能指标进行检查。
3.3过、久电压保护性能
3.3.1性能指标
1、交流输人过，欠电压保护
电源设备应能监视电压的变化，当交流输入电压值过高或过低时，电源设备应有可靠保护；当电压正常后，成能自动恢复工作：过正保护时的电乐应不低子（220√（单相）波动范围：187~242V：380V（三相）波动池围：323~418V）波动范围上限值的105%，欠压保护时的电压应不商于波动范围下限值的95%2.直流输出过、欠电压保护
当电源设备的直流输出电压值达到过、欠电压设定值时，成能白动告警：过压时成能可靠保护：故障排除后，应能恢复T作。
3.3.2 测试配置
测试配胃图，如图3.1.2所示。
3.3.3检测方法
谢节输人或输山电压，使其逐步刃高惑降低，当电压值达到本标推3.3.1条相应规定值时，电源设备成按规定动作。3,4整流模块并联工作性能
3.4.1、性能指标
1.整流模块成能并联工作，并且有按比例均分负载性能（负载从50%~100%额定输出电流时），其不平衡度应优于±5%，
2.当某整流模块山现异常时、成不影响电源系统的止常工作。3.4.2测试配置
测试配置图，如图3.1.2所示
3.4.3检测方
1.在输人电压为额定值时，逐台开片被测模块，调节输出电压为任意值（如额定值，电压表应接在负载端或各台连接的总输出端），此时负载电阻成调节到使负载电流为每台的75%额定值，并以此为定点。
2.调节总电流，使总电流分别为100%，50%额定值两种状态，测量并记录总电流及备台分电流3.不平衡度计算
不平衡度按下列公式计算：
8= (- ) × 100%
2=( -)× 100%
,=（k-f）x100%
式中：K-2
Nr=/H;
h2=I2/I:
hn= In/fHni
1，2：，8.为各台整流模快的不平衡度：I，I2，，In为各台模块所分担的输出电流值；IIn，THz，，IHn为各台模块输出电流额定值：21为n台模块输出电流总和；免费标准bzxz.net
艺为n台模块输山电流额定值总和。4.模拟被測电源系统中的某整流模块出现异常时，不能影响屯源设备止常工作，电源应能显示其故障并告警。3.5稳压精度
9.5.1技术指标
不超过直流输出电压整定值的！1%3.5.2测试配置
稳压精度测试配置图，如图3.1.2所示。3.5.3检测方法
1.输人电压为额定值，负载电流为额定值的50%时，调整电源没备的输出电压垒额定值，以此定点为标准值，2.在输人电压允许的变化范圈内，取输人中压下限值、掩人电压上限值，负载电流在规定的变化范圈内蓬一测量输出电压。
3.稳压精度计算
稳压精度按下列公式计算：
稳压精度
一所测电压变化的最人值利最小值：U
输出电压标准值：
3.6杂音电压
3.6.1技术指标
电话衡重杂音电压（300~3400Hz）小于或等于2mV。3.6.2测试配
杂音电压测试配置图，如图3.6.2所示。直流电流表
交裤电压表
检测方法
杂音计
图3.6.2你音电压测试配置图
输人电压为额定值，负裁为100%时，输出中压为额定值，用杂音计测输出端的电话衡革杂音电压值，3.7直流配电设备电小降
3.7.1性能指标
直流配电设备电压降小1或等于500rmV（环境温度20时)。
3.7.2測试配置
测试配置图，图3.1.2所示。
3,7.3检验方法
1.从直流配电设备的蓄电池端了到直流配电设备的负载端了之间逆以直流配电设备的额定电流、2.用0.5级的直流伏表测量直流配电设备的蓄电池端了到直流配电设备的负载端子之间的电压降准记录：3．计算公式
如果环境温不是20时，真流配电设备电压降应按下列公式计算：
V,(1 +20α)
式中：t-
测试时的环境温度：
20C时直流配电设备电降值；
——t℃时有流配电设备电压降值；—铜体电阻温度系数。
3.8交流输人电源转换
3.8.1性能指标
1.交统配电设备可用手动或自动转换，2交流配电设备实现输人交流电源白动转换时，成有电气和机械连锁装置。
