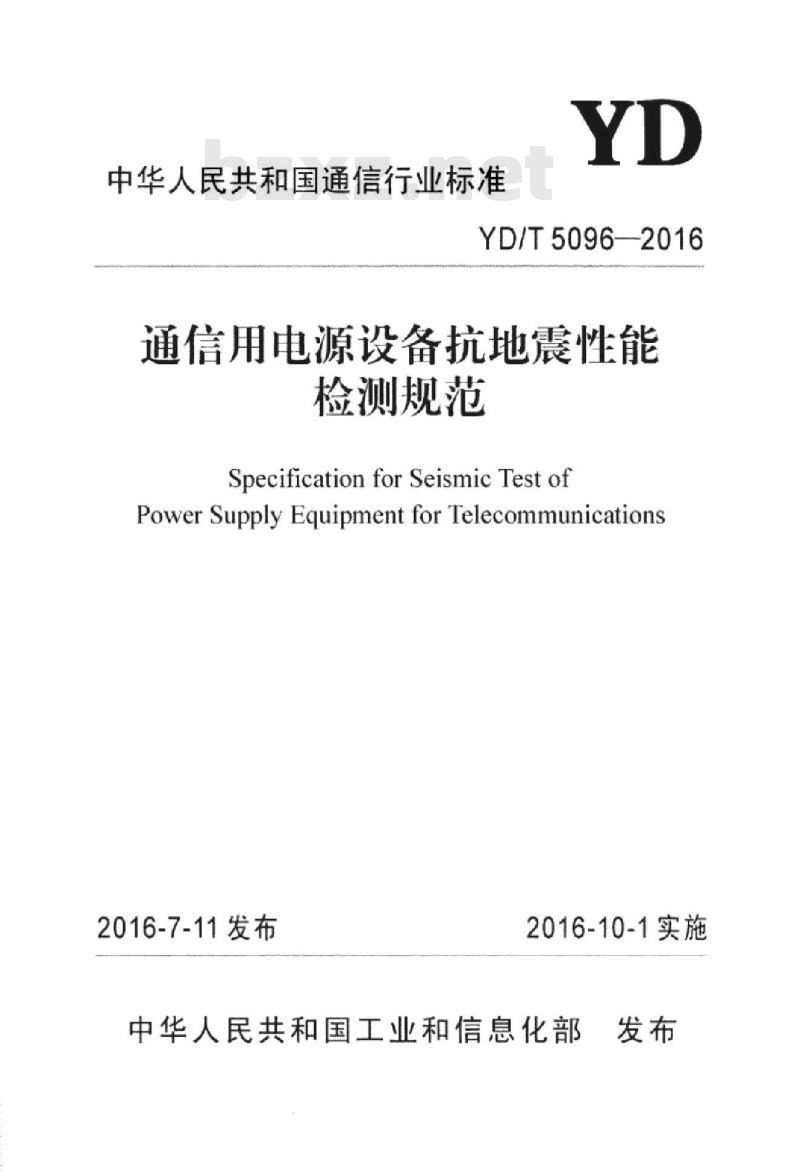

中华人民共和国通信行业标准
YD/T5096-2016
通信用电源设备抗地震性能
检测规范
Specification for Seismic Test ofPower Supply Equipment for Telecommunications2016-7-11发布
2016-10-1实施

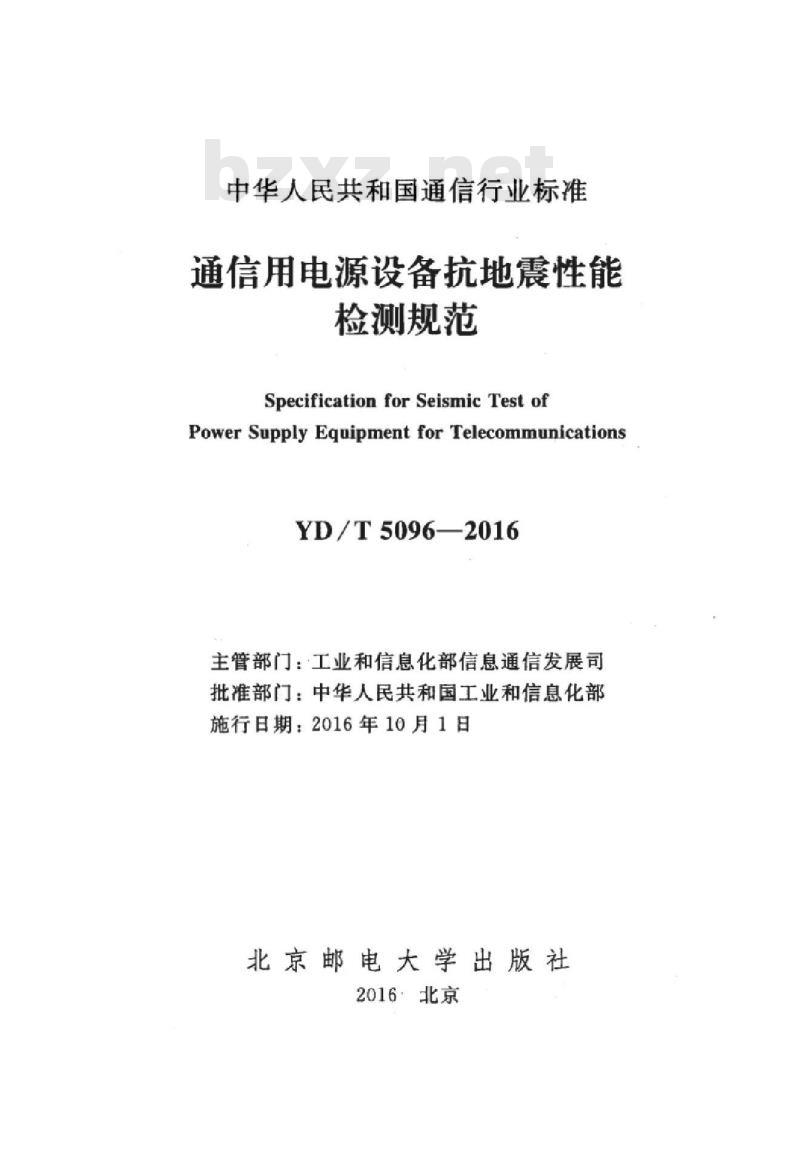

中华人民共和国工业和信息化部中华人民共和国通信行业标准
通信用电源设备抗地震性能
检测规范
Specification for Seismic Test ofPower Supply Equipment for TelecommunicationsYD/T5096-2016
主管部门：工业和信息化部信息通信发展司批准部门：中华人民共和国工业和信息化部施行日期：2016年10月1日
北京邮电大学出版社
2016北京

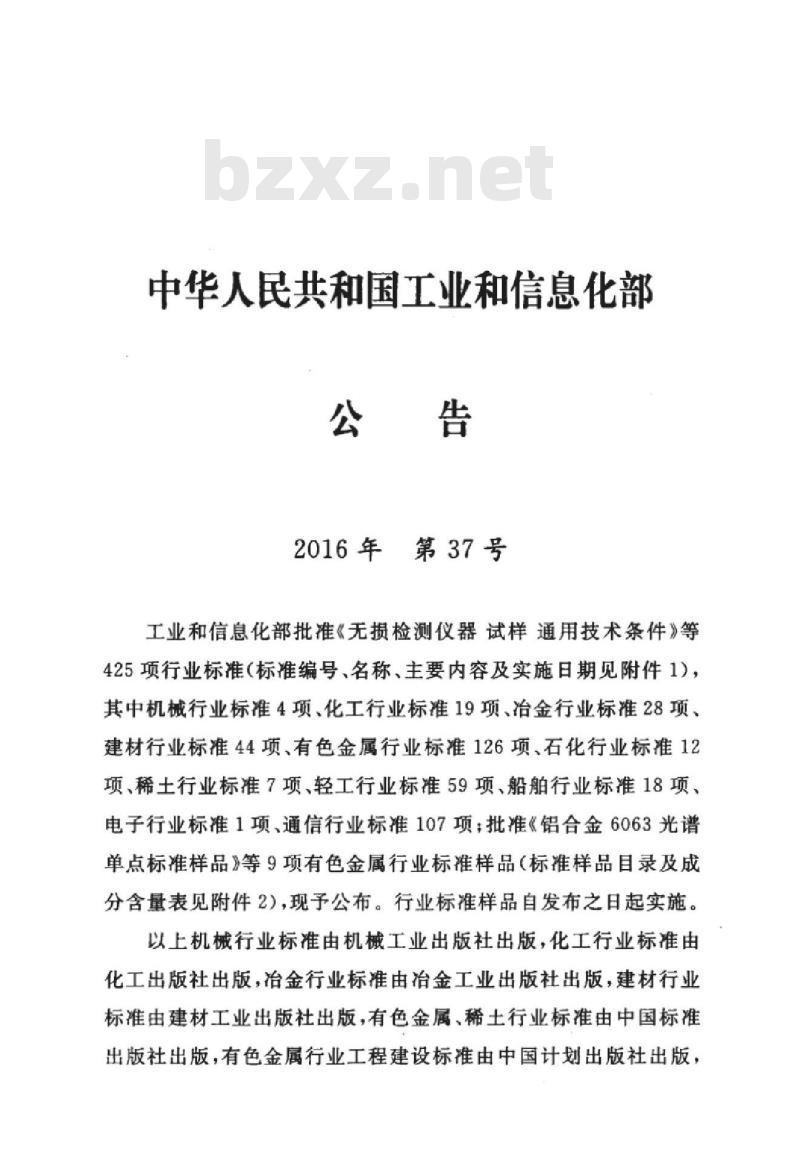

中华人民共和国工业和信息化部公告
2016年第37号
工业和信息化部批准《无损检测仪器试样通用技术条件》等425项行业标准（标准编号、名称、主要内容及实施日期见附件1），其中机械行业标准4项，化工行业标准19项，冶金行业标准28项、建材行业标准44项，有色金属行业标准126项，石化行业标准12项，稀土行业标准7项，轻工行业标准59项，船舶行业标准18项电子行业标准1项，通信行业标准107项：批准《铝合金6063光谱单点标准样品》等9项有色金属行业标准样品（标准样品目录及成分含量表见附件2），现公布。行业标准样品自发布之日起实施。以上机械行业标准由机械工业出版社出版，化工行业标准由化工出版社出版，治金行业标准由冶金工业出版社出版，建材行业标准由建材工业出版社出版，有色金属，稀土行业标准由中国标准出版社出版，有色金属行业工程建设标准由中国计划出版社出版，HiikAoikAca

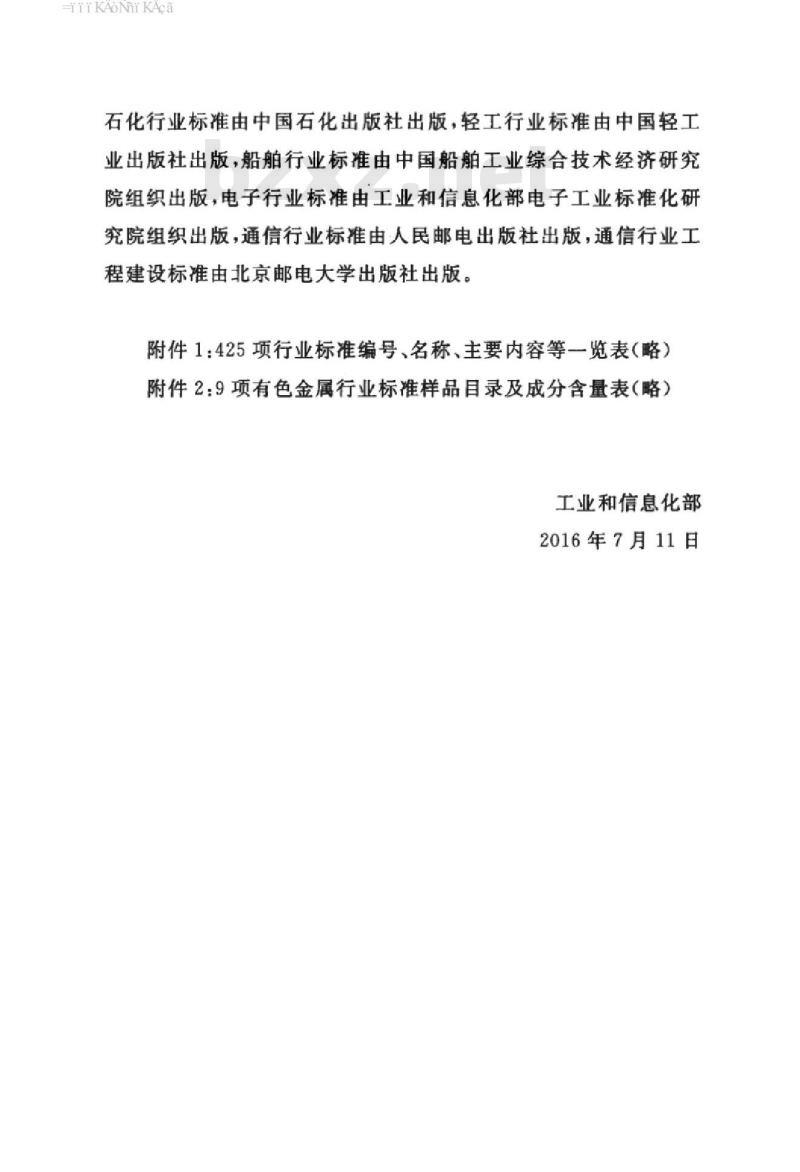

石化行业标准由中国石化出版社出版，轻工行业标准由中国轻工业出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版，通信行业工程建设标准由北京邮电大学出版社出版。附件1：425项行业标准编号，名称，主要内容等一览表（略）附件2：9项有色金属行业标准样品自录及成分含量表（略）工业和信息化部
2016年7月11日
HiiKAoMi KAca

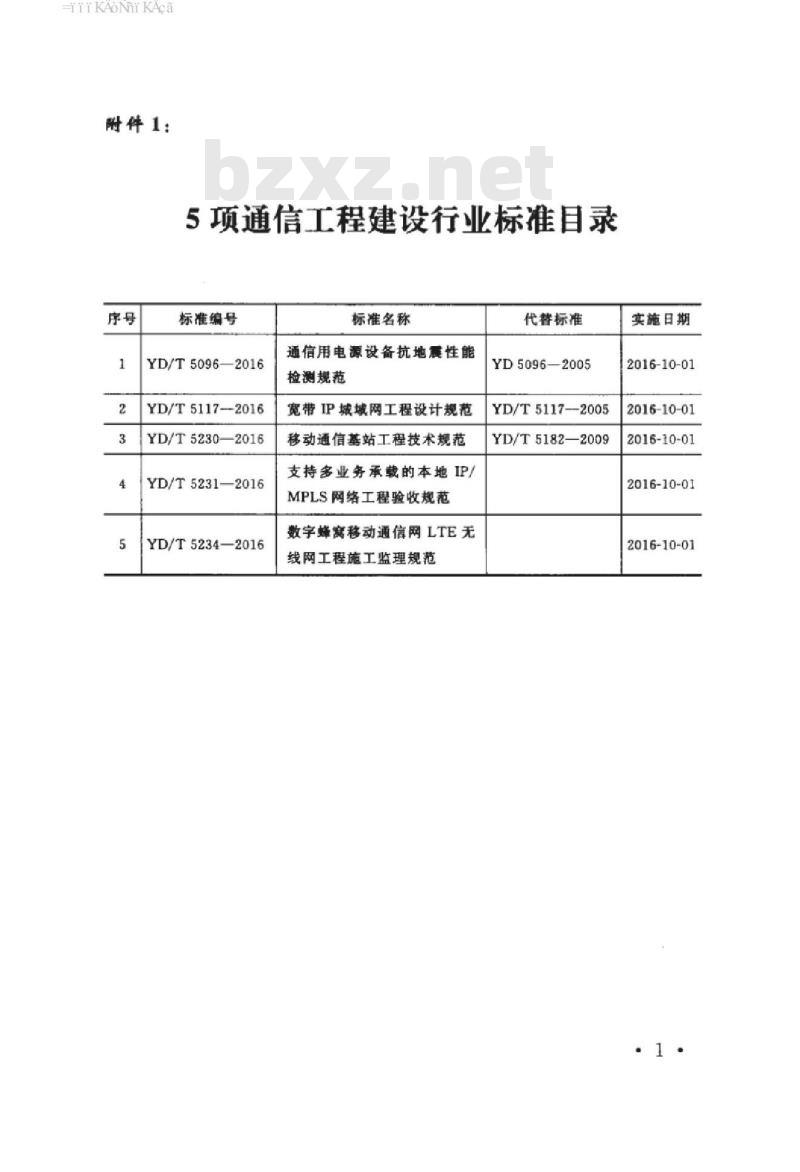

附件1：
5项通信工程建设行业标准目录
标准编号
YD/T5096—2016
YD/T5117—2016
YD/T5230—2016
YD/T5231—2016
YD/T5234—2016
标准名称
通信用电源设备抗地震性能
检测规范
宽带IP城域网工程设计规范
移动通信基站工程技术规范
支持多业务承载的本地IP/
MPLS网络工程验收规范
数字蜂窝移动通信网LTE无
线网工程施工监理规范
代替标准
YD5096—2005
YD/T5117—2005
YD/T5182—2009
实施日期
2016-10-01
2016-10-01
2016-10-01
2016-10-01bzxZ.net
2016-10-01
HiikAoiKAca
本规范是依据工业信息化部《关于2011年通信工程建设标准编制计划的通知》（工信厅通[201166号）的要求，在广泛征求各方意见的基础上，对原中华人民共和国通信行业标准YD5096一2005《通信用电源设备抗地震性能检测规范》进行修订。本规范的主要内容包括总则，术语和符号，高频开关电源设备蓄电池设备，通信用不间断电源设备一一一UPS，通信用高压直流240V/336V供电系统设备的技术性能检测，评估标准等。本规范由工业和信息化部信息通信发展司负责解释、监督执行。规范在使用过程中，如有需要补充或修改的内容，请与部信息通信发展司联系，并将补充或修改意见寄部信息通信发展司（地址：北京市西长安街13号，邮编：100804）。本规范由中国通信企业协会通信工程建设分会组织编制。本规范由中国通信标准化协会归口。原主编单位：中国通信建设第一工程局抗震研究所修订主编单位：保定泰尔通信设备抗震研究所主要起草人：赵冬丽刘玲威石俊杰张崇1
TiikAoiKAca
1总则
2术语和符号
2.1术语
2.2符号
3高频开关电源设备
3.1被测设备组成及要求
3.2高频开关电源设备技术性能检测4蓄电池设备
4.1被测设备组成及要求
阀控式密封铅酸蓄电池设备技术性能检测4.2
4.3阀控式密封胶体蓄电池设备技术性能检测4.4通信用磷酸铁锂电池组设备技术性能检测5通信用不间断电源设备
5.1被测设备组成及要求
5.2通信用不间断电源设备-
—技术性能检测·15
6通信用高压直流240V/336V供电系统设备被测设备组成及要求
6.2通信用高压直流240V/336V供电系统设备技术性能检测
7评估标准
附录A本规范用词说明
附录B技术性能检测表：
引用标准名录
条文说明
HiiKAoMiKAca
1总则
1.0.1为贯彻执行“中华人民共和国防震减灾法”和地震工作以“预防为主”的方针，避免或减轻地震对通信设备的破坏，提高通信网络运行的可靠性，减少地震造成的经济损失，制定本规范。1.0.2在我国抗震设防烈度7度及以上地区进行电信网络建设时应满足抗震设防的要求，使用的主要电信设备结构抗震性能应符合YD5083《信息通信设备抗震性能检测规范的规定，抗震通信技术性能应符合本规范的规定。1.0.3本规范适用于进人抗震设防烈度为79度地区的通信用高频开关电源设备，蓄电池设备（包括阀控式密封铅酸和阀控式密封胶体蓄电池设备，通信用磷酸铁锂电池组设备），通信用不间断电源设备一UPS，通信用高压直流240V/336V供电系统设备的抗震通信技术性能的考核和评定，其他类型开关电源设备，蓄电池设备，不间断电源设备及通信用高压直流240V/336V供电系统设备可参照本规范执行。
1.0.4本规范规定了通信用高频开关电源设备，蓄电池设备，通信用不间断电源设备—UPS、通信用高压直流240V/336V供电系统设备抗震性能检测的技术性能检测项目，指标要求、检测方法和评估方法。
1.0.5被测设备还应符合国家，行业主管部门颁发的有关标准和规范。
1.0.6本规范与国家有关标准规范相矛盾时，应按国家标准规范的相关规定执行。
TiikAoikAca
2术语和符号
2.1术语
2.1.1在线式UPS(OnlineUPS)
逆变器始终为负载提供所需能量，并监测，调整UPS的输出参数。
2.1.2互动式UPS(LineInteractiveUPS)交流输人正常时，通过稳压装置对负载供电，变换器只对电池充电。交流输人异常时，电池通过变换器对负载供电。2.1.3后备式UPS(PassiveStand-byUPS)交流输人正常时，通过稳压装置对负载供电，交流输人异常时，电池通过逆变器对负载供电。2.2符号
英文缩写英文名称
中文名称
UninterruptiblePowerSystems通信用不间断电源forCommunication
10h率额定容量（Ah），
数值1.00Cg
10h率放电电流（A），
数值0.1C1o
TiiKAoi KAca
3高频开关电源设备
3.1被测设备组成及要求
3.1.1被测设备包括交流配电单元，高频开关整流模块，直流配电单元，监控单元4个部分。
3.1.2被测设备应按设备同系列同结构满容量配置。3.2高频开关电源设备技术性能检测3.2.11
直流输出电压可调节范围及工作方式测试应符合以下要求：
1.指标要求
1）电源设备直流输出电压可调节范围为43.257.6V2）电源设备的直流输出电压值在可调节范围内应具有手动或由系统监控单元控制连续可调的功能：3）电源设备在稳压工作的基础上，应能与蓄电池并联以浮充，均充工作方式向通信设备供电。2.测试方法
1）按图3.2.1接好电路：
2）启动被测设备，调节交流输人电压为额定值，直流输出电压为出厂整定值，负载电流为50%额定值：3）调节交流输人电压为110%额定值（单相为242V，三相为418V)，调节直流输出电压及负载，观察并记录输出电流达到5%额定值时的最低输出电压，测试结果应符合规定的直流输出电压范围的下限；
4）调节交流输人电压为85%额定值（单相为187V，三相为·3
交流输
交流稳压可调电源
交流电流表
交流数学电压表
直流数字电压表
图3.2.1性能测试基本配置
直流电流表
323V），调节直流输出电压及负载，观察并记录输出电流达到额定值时的最高输出电压，测试结果应特合直流输出电压范围的上限：5）检查电源设备直流输出电压调节功能是否具有手动或由系统监控单元控制连续可调的功能。3.2.2监控性能测试应符合以下要求：1.指标要求
1）能实时监视设备工作状态，实现本地监控：2）能采集和存储设备运行参数：3）能显示交流输人或直流输出过，欠压告苦，熔断器告箸，故障告警。
2.测试方法
1）按图3.2.1接好电路：
2）按以上指标测试，结果应符合指标要求。3.2.3：过、欠电压保护性能测试应符合以下要求：1指标要求
1）交流输人过、欠电压保护
电源设备应能监视电网电压，当交流输人电压值过高或过低时，电源设备应具有过压关机保护和欠压保护功能，电网电压恢复正常后，应能自动恢复工作：过压保护电压的设定不应低于额定电压值的115%（单相应大于等于253V，三相应大于等于437V）：欠.4.
压保护电压的设定不应高于额定电压值的80%（单相应小于等于176V三相应小手等手304V。
2）直流输出过，欠电压保护
当电源设备直流输出电压值达到过，欠电压设定值时，应能自动告等与关机保护，故障排除后，应能自动恢复工作。2.测试方法
1）按图3.2.1接好电路：
2）调节输人或输出电压，使其逐步升高或降低，当电压值达到指标要求的相应规定值时，电源设备应按规定动作。3.2.4整流模块并联工作性能测试应符合以下要求：1.指标要求
1）整流模块应能并机工作，并机工作时整流模块应做到均分负载，负载从50%～100%额定输出电流时，其均分负载的不平衡度应不超过直流输出电流额定值的土5%2）当某整流模块出现异常时，应不影响电源系统的正常工作。2.测试方法
1）按图3.2.1接好电路：
2）在输人电网电压为额定值时，逐台开启被测模块，调节输出电压为出厂整定值（电压表应接在负载端或各台连接的总输出端），此时负载电阻应调节到使负载电流为每台的75%额定值，并以此为定点：
3）调节可调负载，使总电流分别为100%，50%额定值两种状态，测量并记录总电流及各台分电流：4）根据测试记录数据计算各台被测整流器在不同输出电压及电流情况下并机工作的均分负载不平衡度。结果应符合指标要求；
5）模拟被测电源系统中的某整流模块出现异常时，不能影响电源设备正常工作，电源应能显示其故障并告警。5
