【YD通讯标准】 通信用壁挂式电源系统

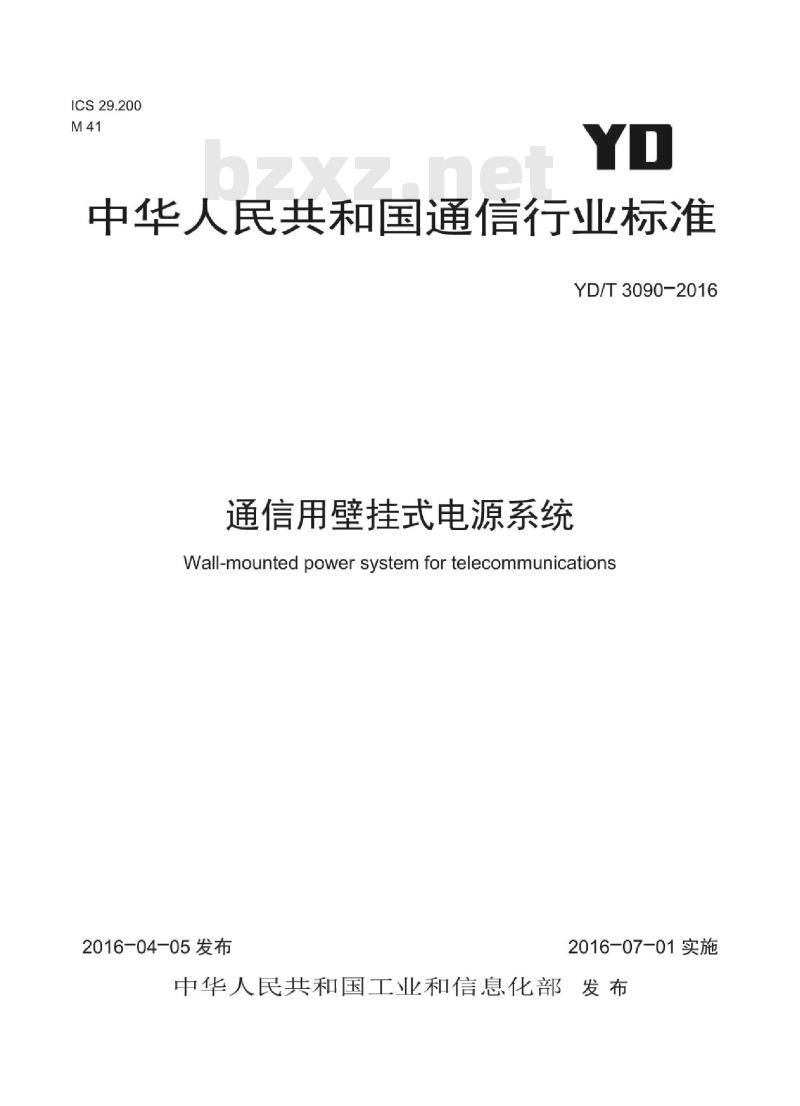

ICS29.200
中华人民共和国通信行业标准
YD/T3090-2016
通信用壁挂式电源系统
Wall-mountedpowersystemfortelecommunications2016-04-05发布
2016-07-01实施

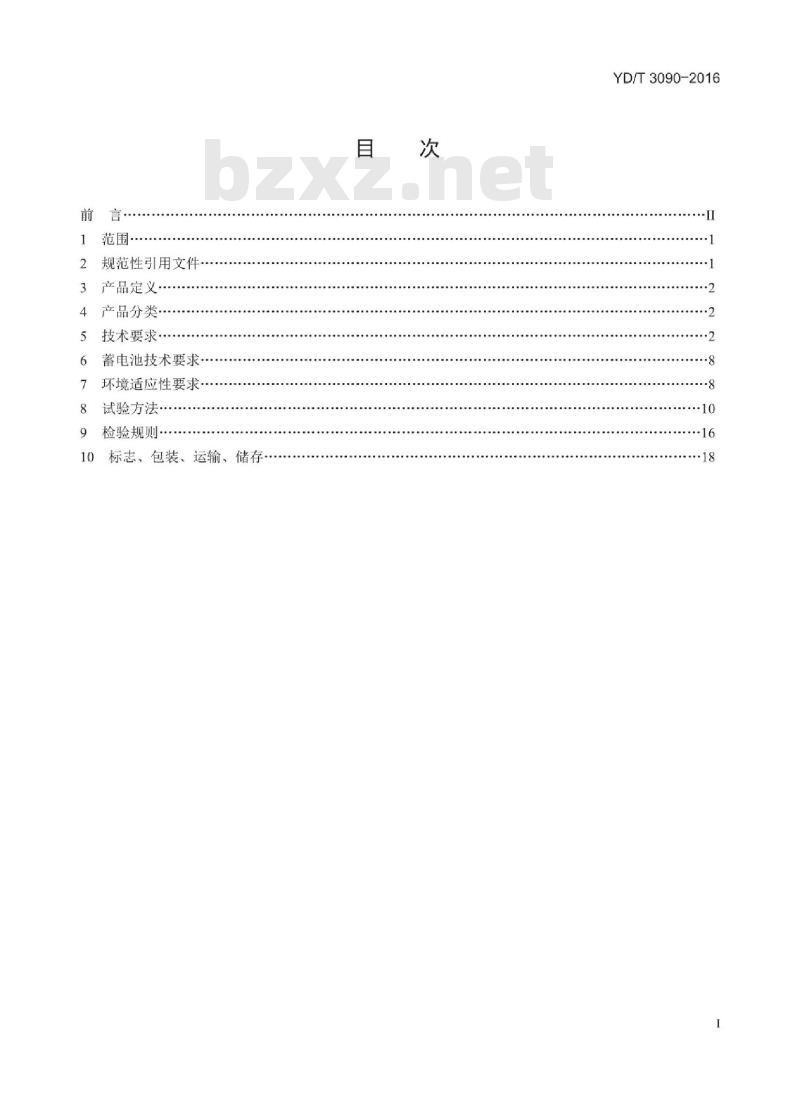

中华人民共和国工业和信息化部发布前
规范性引用文件
产品定义·
4产品分类…
5技术要求
蓄电池技术要求
7环境适应性要求
8试验方法·
9检验规则·
10标志、包装、运输、储存
YD/T3090-2016
YD/T3090-2016

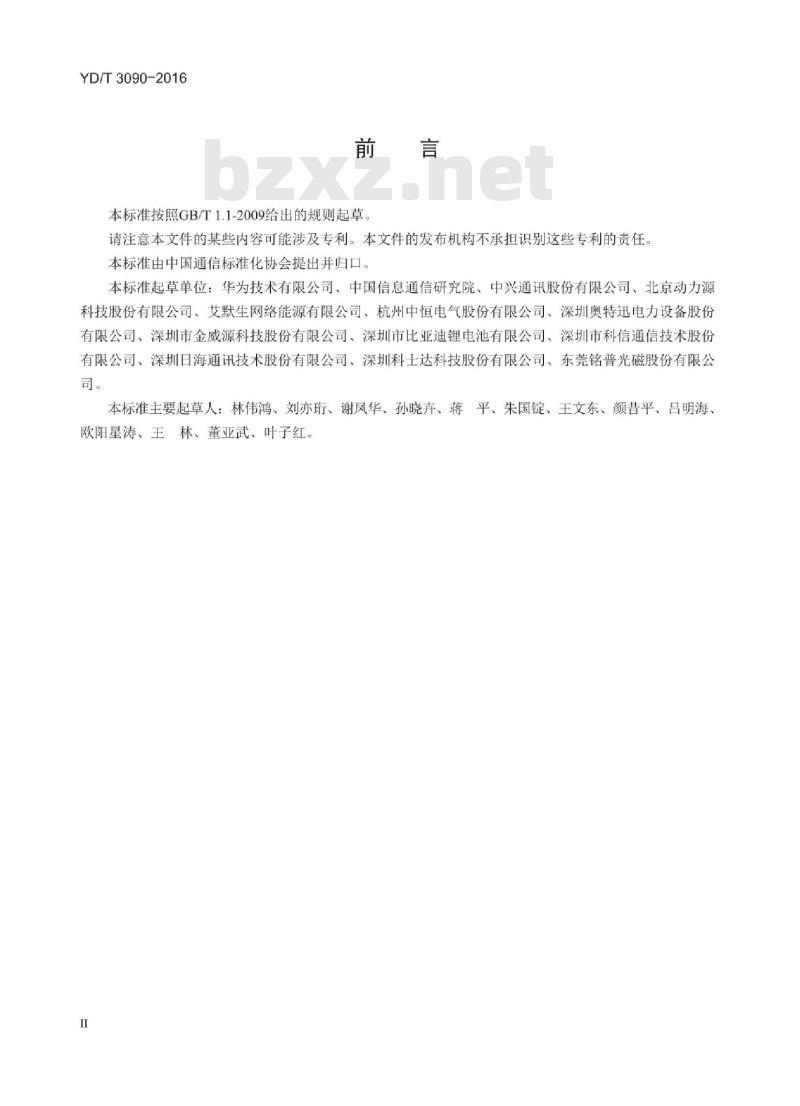

本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：华为技术有限公司、中国信息通信研究院、中兴通讯股份有限公司、北京动力源科技股份有限公司、艾默生网络能源有限公司、杭州中恒电气股份有限公司、深圳奥特迅电力设备股份有限公司、深圳市金威源科技股份有限公司、深圳市比亚迪锂电池有限公司、深圳市科信通信技术股份有限公司、深圳日海通讯技术股份有限公司、深圳科士达科技股份有限公司、东莞铭普光磁股份有限公司。
本标准主要起草人：林伟鸿、刘亦、谢凤华、孙晓卉、蒋平、朱国锭、王文东、颜昔平、吕明海、林、董亚武、叶子红。
欧阳星涛、王
iiiAoNiKAca

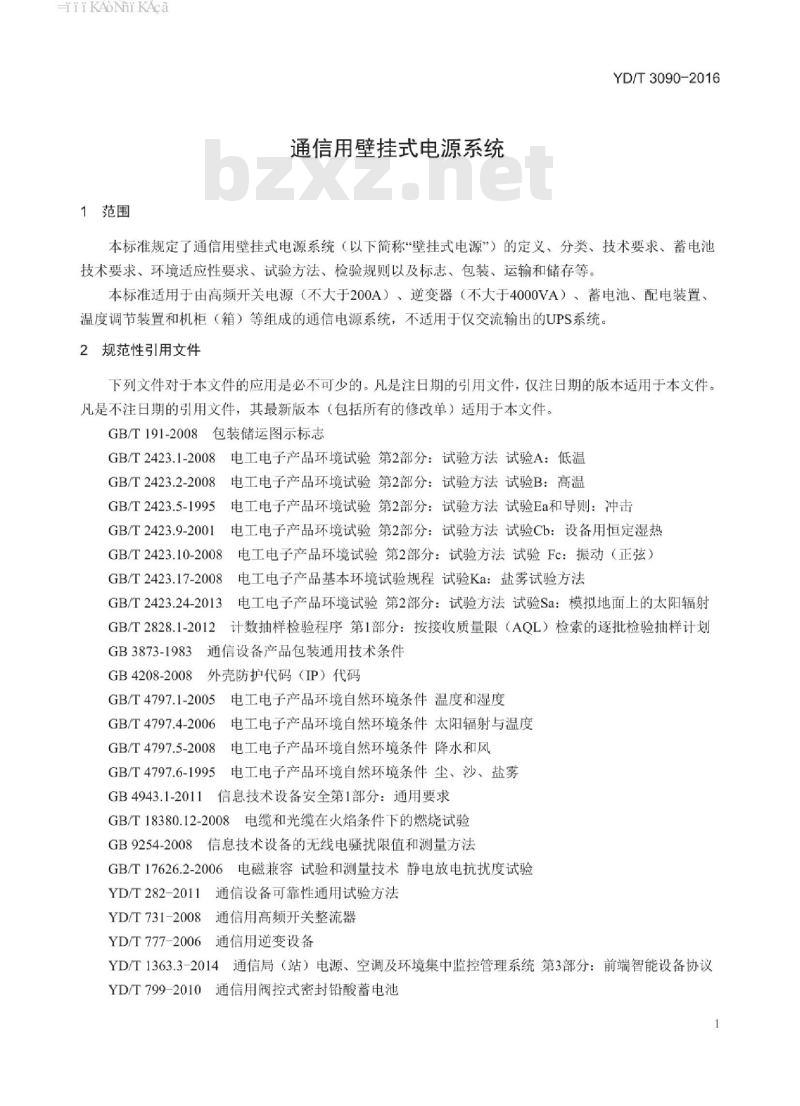

1范围
通信用壁挂式电源系统
YD/T3090-2016
本标准规定了通信用壁挂式电源系统（以下简称“壁挂式电源”）的定义、分类、技术要求、蓄电池技术要求、环境适应性要求、试验方法、检验规则以及标志、包装、运输和储存等。本标准适用于由高频开关电源（不大于200A）、逆变器（不大于4000VA）、蓄电池、配电装置、温度调节装置和机柜（箱）等组成的通信电源系统，不适用于仅交流输出的UPS系统2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191-2008包装储运图示标志GB/T2423.1-2008电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2-2008电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.5-1995电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击GB/T2423.9-2001电工电子产品环境试验第2部分：试验方法试验Cb：设备用恒定湿热GB/T2423.10-2008电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）GB/T2423.17-2008电工电子产品基本环境试验规程试验Ka：盐雾试验方法GB/T2423.24-2013电工电子产品环境试验第2部分：试验方法试验Sa：模拟地面上的太阳辐射GB/T2828.1-2012计数抽样检验程序第1部分：按接收质量限（AOL）检索的逐批检验抽样计划GB3873-1983通信设备产品包装通用技术条件GB4208-2008外壳防护代码（IP）代码GB/T4797.1-2005电工电子产品环境自然环境条件温度和湿度GB/T4797.4-2006电工电子产品环境自然环境条件太阳辐射与温度GB/T4797.5-2008电工电子产品环境自然环境条件降水和风GB/T4797.6-1995电工电子产品环境自然环境条件尘、沙、盐雾GB4943.1-2011信息技术设备安全第1部分：通用要求GB/T18380.12-2008电缆和光缆在火焰条件下的燃烧试验GB9254-2008信息技术设备的无线电骚扰限值和测量方法GB/T17626.2-2006电磁兼容试验和测量技术静电放电抗扰度试验YD/T282-2011通信设备可靠性通用试验方法YD/T731-2008通信用高频开关整流器YD/T777-2006通信用逆变设备
YD/T1363.3-2014通信局（站）电源、空调及环境集中监控管理系统第3部分：前端智能设备协议YD/T799-2010通信用阀控式密封铅酸蓄电池1
TiiKAoNiKAca
YD/T3090-2016

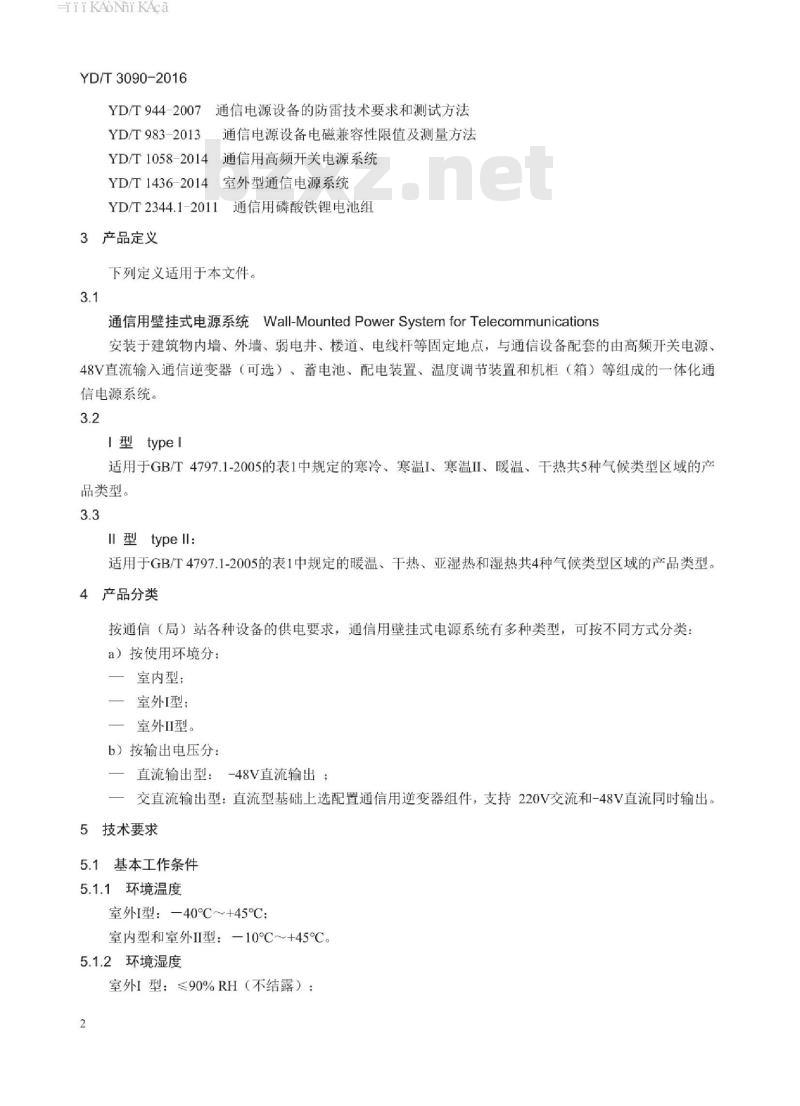

YD/T944-2007通信电源设备的防雷技术要求和测试方法YD/T983-2013通信电源设备电磁兼容性限值及测量方法YD/T1058-2014通信用高频开关电源系统YD/T1436-2014室外型通信电源系统YD/T2344.1-2011通信用磷酸铁锂电池组3产品定义
下列定义适用于本文件
通信用壁挂式电源系统
Wall-MountedPowerSystemforTelecommunications安装于建筑物内墙、外墙、弱电井、楼道、电线杆等固定地点，与通信设备配套的由高频开关电源、48V直流输入通信逆变器（可选）、蓄电池、配电装置、温度调节装置和机柜（箱）等组成的一体化通信电源系统，
适用于GB/T4797.1-2005的表1中规定的寒冷、寒温I、寒温Ⅱ、暖温、干热共5种气候类型区域的产品类型。
II 型type ll:
适用于GBT4797.1-2005的表1中规定的暖温：干热、业湿热和湿热共4种气候类型区域的产品类型4产品分类
按通信（局）站各种设备的供电要求，通信用壁挂式电源系统有多种类型，可按不同方式分类：a）按使用环境分：
室内型：
一室外I型：
一室外I型。
b）按输出电压分：
一直流输出型：-48V直流输出：交直流输出型：直流型基础上选配置通信用逆变器组件，支持220V交流和-48V直流同时输出。5技术要求
5.1基本工作条件
5.1.1环境温度
室外I型：一40℃～+45℃；
室内型和室外Ⅱ型：一10C～+45℃5.1.2环境湿度
室外I型：≤90%RH（不结露）；HiiKAoNi KAca
室内型和室外I型：≤95%RH（不结露）。5.1.3大气压力
70kPa106kPa。
5.1.4工作环境
应无剧烈震动与冲击，无导电爆炸性尘埃，无明显的腐蚀性气体，并远离热源。5.2储存及运输条件
5.2.1环境温度
-40℃~+70°℃。
5.2.2环境湿度
≤95%RH.
5.2.3冲击与振动（不安装蓄电池）冲击：壁挂式电源应能承受峰值加速度为30m/s2，持续时间为11ms。YD/T3090-2016
振动：正弦扫频。振动频率为5Hz～9Hz，振幅为1.2mm；振动频率为9Hz～200Hz，加速度为4m/s。5.2.4其他
储存及运输条件中不包含蓄电池，铅酸蓄电池的储存及运输条件应按YD/T799-2010的规定执行：锂电池的储存及运输条件应按YD/T2344.1-2011的规定执行。5.3结构、安装及相关安全要求
5.3.1结构要求
5.3.1.1机柜正面宜装有带锁的门，应做到不开门就不能对产品做任何操作。5.3.1.2各种操作均应在产品正面进行，操作所用开关、按钮应灵活可靠。5.3.1.3蓄电池放置位置的结构应方便蓄电池的更换操作，蓄电池之间间距宜不小于5mm。同时，需有限位措施，避免箱体倾斜时电池触碰箱门使箱门受力，避免开门时电池滑出箱外。5.3.2外接端口要求
壁挂式电源外接的接线端口（包括输入端和输出端、信号端）应有妥善的连接固定方式，并同外壳防护等级相适配。
5.3.3外观要求
5.3.3.1机柜结构稳固，漆面或镀层匀称，无剥落、锈蚀及裂痕等现象。5.3.3.2机柜表面平整，所有标牌、标记、文字符号应清晰、正确、整齐。5.3.4安装要求
5.3.4.1室内型壁挂式电源机柜需支持挂墙或落地的安装方式，且支持客户选配安装附件。室外型壁挂式电源机柜需支持挂墙、抱杆或落地的安装方式，且支持客户选配安装附件。5.3.4.2壁挂式电源挂墙/抱杆挂架的承载能力应不低于壁挂式电源质量的4倍（含电池）。挂墙安装时壁挂式电源与墙体间宜采用膨胀螺栓连接。5.3.4.3壁挂式电源安装面的承载能力应不低于壁挂式电源质量的4倍（含电池）。5.3.4.4壁挂式电源安装面的强度不符合5.3.4.3时应采取相应的加固、支撑和减震措施，以防止影响电源机柜的正常运行或导致安全危险。5.3.5结构其他设计要求
HiiKANiKAca
YD/T3090-2016
如果壁挂式电源有设计防尘网和温控部件，应确保在应用现场可以不用工具即可完成简单拆卸和安装工作。
5.4电气性能
5.4.1输入技术指标
5.4.1.1交流输入电压范围
三相五线制或三相四线制380V：304V～456V：单相三线制220V：176V264V。
注：交流输入电压超出上述范围但不超过额定值的+30%时，系统可降额使用。5.4.1.2输入频率范围
45Hz～55Hz
5.4.1.3输入电压波形畸变率
输入电压波形畸变率应不大于5%。5.4.1.4输入电流谐波成分
当输入额定电压时，系统的输入电流谐波成分应满足表1的要求。表1输入电流谐波成分
输入电流谐波成份
（3次39次THDI）
5.4.1.5输入功率因数
100%额定负载
50%额定负载
30%额定负载
系统输入功率因数应满足表2的要求。100%额定负载
输入功率因数
5.4.2输出技术指标
50%额定负载
30%额定负载
≤15%
表2输入功率因数
≤10%
≤15%
≤20%
≤28%
≤30%
≤35%
直流输出技术指标应符合YD/T731-2008的要求，交流输出技术指标应符合YD/T777-2006的要求。5.4.3电源系统效率（不含加热、制冷功耗）系统效率应满足表3的要求。
表3系统效率
系统输出类别
交流输出
直流输出
5.4.4电气安全设计
电气安全设计包括：
技术指标及要求（50%与100%额定负载条件下）1级
≥90%
≥94%
≥85%
≥90%
≥80%
≥88%
a）交流输入：壁挂式电源交流输入宜采用断路器保护装置，能确保同时断开交流输入零线和火线。4
HiiKAoNiKAca
YD/T3090-2016
b）线缆设计要求：壁挂式电源内部所有功率电缆宜采用多股铜线或者铜排设计。如果是电缆设计，电缆接口宜采用专用接线端子连接，如OT、冷压端子等，不能采用裸线或者裸线镀锡直接连接c）电池反接保护（可选）：壁挂式电源应具有电池正、负极反接保护功能，更换电池时，电池正负极反接接入时，不会造成系统部件不可恢复的损坏。d）电池下电保护（可选）：壁挂式电源电池低压下电后，宜完全切断电池供电回路。5.5整流模块
5.5.1整流模块容量要求
整流模块容量包括：10A、15A、20A、30A、50A。5.5.2整流模块其他要求
整流模块其他要求应符合YD/T731-2008的要求。5.6逆变器模块
逆变器模块应符合YD/T777-2006的要求。5.7系统功能
5.7.1壁挂式电源告警功能
壁挂式电源告警功能包括：
a）交流中断/异常告警：当输入的交流电压中断或交流电压高于（低于）内部设定值时，壁挂式电源应能产生告警信号。
b）门开告警：当壁挂式电源机柜门打开后，壁挂式电源应能产生告警信号。c）电池温度告警：当电池温度高于（低于）内部设定值时，壁挂式电源应能产生告警信号。d）电池丢失告警（可选）：当电池不在位时，壁挂式电源应能产生告警信号。e）监控存储历史告警不少于1000条，历史告警记录按循环存储方式保存，记录结果有日期和时间。f）蓄电池低电压告警：当蓄电池电压低于内部设定值，壁挂式电源应能产生告警信号。g）模块故障告警：当壁挂式电源内整流模块或逆变器或主要电路产生故障，壁挂式电源应能产生告警信号。
注：其他告警功能项目可由客户与厂家协商而定。5.7.2监控功能要求
监控功能要求包括：
实时监视系统工作状态；
采集和存储系统运行参数：
一设置参数的掉电存储功能：
一配置电池温度传感器，用于实现对浮充电压值作温度补偿功能：按照局（站）监控中心的命令对被控设备进行控制：一具备至少4路告警信号输出于接点接口，至少具有1路RS232、485或IP等通信接口方式向外传递告警信息，且通信接口的通信协议应符合YD/T1363.3的要求，支持接入动环监控设备。5.7.3遥测、遥信和遥控
交流配电部分：
遥测：输入电压，输入电流（可选），输入频率（可选）；5
TiiKAoNiKAca
YD/T3090-2016
一遥信：输入过压欠压，缺相（可选），输入过流（可选），频率过高/过低（可选），断路器开/关状态（可选）。
整流模块：
一一遥测：整流模块输出电压，每个整流模块输出电流遥信：每个整流模块工作状态（开机/关机/休眠，限流/不限流），故障/正常：遥控：开/关机，均/浮充/测试，休眠节能工作模式/普通工作模式。直流配电部分：
一一遥测：输出电压，总负载电流，主要分路电流（可选），蓄电池充、放电电流；一遥信：输出电压过压/欠压，蓄电池熔丝状态，均/浮充/测试，主要分路熔丝/开关状态（可选），蓄电池二次下电（可选）。
逆变器部分：
一一遥测：交流输出电压，交流输出电流，交流输出频率，直流输入电压：遥信：正常工作、故障、交流输出过电压、三相输出电压缺相（可选）。5.7.4壁挂式电源保护功能
5.7.4.1壁挂式电源直流输出保护功能壁挂式电源直流输出保护功能应符合YD/T1058-2014中4.9的要求。5.7.4.2壁挂式电源交流输出保护功能配置逆变器时壁挂式电源交流输出应具备以下保护功能：a）输出短路保护：当壁挂式电源输出端负载出现短路故障时，逆变器应具有自动保护功能，且当短路故障解除时，逆变器具有自动启动功能。b）输出过载保护：当负载超过额定负载规定值，变器延时规定时间，逆变器将关闭逆变转旁路输出，并灯光告警。负载恢复正常时，逆变器将自动转回逆变输出。c）过温度保护：壁挂式电源机柜内运行温度过高时，逆变器应关闭逆变转旁路输出，并灯光告警，当温度恢复逆变器正常工作温度时，逆变器具有自启动功能d）输出过/欠压保护：壁挂式电源输出电压超出设定过电压值或未达欠电压值时，逆变器应关闭逆变转旁路输出，并灯光告警，逆变器具有延时直启动功能。e）蓄电池低电压保护：当蓄电池端电压下降到内部设定值。壁挂式电源应停止逆变工作，改为旁路输出。
5.8壁挂式电源其他功能
5.8.1复电自动恢复功能
在交流输入停电复电之后，壁挂式电源应能自动恢复正常运行。5.8.2风扇温控调速功能
壁挂式电源如配有散热风扇：应能根据壁挂式电源散热需求自动调节其转速5.8.3蓄电池管理功能
壁挂式电源应具备对蓄电池进行浮充电压充电和均充电压充电的管理功能，并能根据蓄电池温度对浮充电压值作温度补偿。
5.9壁挂式电源噪声
TiiKAoNiKAca
系统音响噪声应满足表4的要求。1级
系统音响噪声dB（A）
5.10系统休眠功能
表4音响噪声
YD/T3090-2016
系统应具有整流模块休眠节能工作模式，并能手动或自动开启/关闭该模式，出厂设置为关闭，具体要求如下：
a)系统应能设定整流模块休眠和唤醒的负载率，应能根据实际负载的变化自动调整工作模块的数量：当负载减小到休眠设定值后，系统自动控制部分整流模块处于休眠状态，使其他整流模块工作在较高效率区间：当负载增大到唤醒设定值后，系统自动开启部分整流模块以免蓄电池放电。b）系统至少应有1个或2个整流模块工作。C）负载出现振荡时，系统应能正常工作d）系统应使整流模块自动周期性轮换工作，且周期可设置。e）整流模块自动轮换工作时，应按照先开后关的原则，先开启连续休眠时间最长的模块，再关断连续工作时间最长的模块。
f）监控模块出现故障时，所有处于休眠状态的整流模块应能在1min内自动恢复工作。g）蓄电池欠压、输入电压超出允许范围等告警时，系统不能进入休眠节能工作模式。h）系统整流模块的休眠功耗应满足表5的要求。表5休眠功耗
单相模块
5.11安全要求
5.11.1绝缘电阻
≤10w
环境温度在（22±5）°C，环境湿度≤90%RH时，输入电路对地、输入电路对输出电路、输出电路对地的绝缘电阻均应>2MQ。
5.11.2绝缘强度
壁挂式电源的绝缘电阻测试合格后，壁挂式电源的输入电路对保护地、输入电路对输出电路、输出电路对保护地应能承受50Hz、均方根值为表6所规定的正弦交流电压值1min，应不击穿、不飞弧，漏电流小于30mA。也可改用对应交流电压峰值的直流电压值，做正、反两个方向的测试。表6
绝缘强度测试电压值
壁挂式电源输出
交流输出型
直流输出型
5.11.3接触电流
测试点
输入电路对保护地
输出电路对保护地
输入电路对保护地
输入电路对输出电路
输出电路对保护地
2000Vac或2828Vdc
2000Vac或2828Vdc
1500Vac或2121Vdc
3000Vac或4242Vdc
500Vac或707Vdc
测试电压值
YD/T3090-2016
接触电流≤3.5mA。如超出3.5mA，应按GB4943.1-2011标准要求，在靠近设备的交流输入接线端处加贴相应的标示。
5.11.4接地连续性
产品外壳及接地零部件之间的接地电阻<0.10。5.11.5材料阻燃性
印刷线路板、导线塑料绝缘层、塑料电木件等材料应具备阻燃特性：应符合标准GB4943.1-2011的附录A中V-0等级。
5.12电磁兼容限值
5.12.1传导骚扰限值
传导骚扰限值应符合GB9254-2008中第5章的要求。5.12.2辐射骚扰限值
辐射骚扰限值应符合GB9254-2008中第6章的要求。5.12.3静电放电抗扰性
壁挂式电源应能保护产品抵御静电的破坏，应能承受GB/T17626.2-2006中第5章表1第4项试验\8kV试验电压”的冲击，并应符合YD/T983-2013中6.2判定准则B的要求5.13可靠性指标
平均故障间隔时间MTBF≥200000h（不包括蓄电池）。6蓄电池技术要求
6.1概述
室外型壁挂式电源应配有铅酸蓄电池或锂电池，铅酸蓄电池基本技术要求应符合YD/T799-2010的规定，锂电池基本技术要求应符合YD/T2344.1-2011的规定，特殊的技术要求符合本章的规定。6.2高温性能
蓄电池在45C的环境下，应能放出额定容量（C10）的100%。6.3低温性能
蓄电池在一10℃的环境下，应能放出额定容量（C10）的70%。6.4蓄电池恒压限流充电值
蓄电池在恒压条件下，最大充电电流可达到2.51106.5蓄电池容量恢复性能
蓄电池经受短路循环5次后放电容量不低于额定容量（C1o）的90%。6.6蓄电池寿命
在8.35的试验条件下，蓄电池循环寿命应不低于300次。7环境适应性要求
7.1环境温度适应性
壁挂式电源除了具备在本标准规定的环境温度条件下正常运行的能力之外，还应符合：a）室内型壁挂式电源如果没有配置机柜散热风扇，应有措施保证整流模块出来的热风不影响内部的电池、配电器件的工作可靠性。YD/T3090-2016
b）室外型I型壁挂式电源，应配备加热装置，同时加热装置有专门的散热设计，以保证加热均匀使得蓄电池和壁挂式电源正常工作。7.2壁挂式电源的防雷要求
7.2.1壁挂式电源的交流输入端应装有防雷器件，且采用对称式设计。防雷器件的规格应根据产品安装环境条件决定，至少不低于YD/T944-2007的表1中H型防雷要求。7.2.2壁挂式电源的输出端应装有防雷器件，防雷器件的规格应符合YD/T944-2007的表2中H型防雷要求。
7.2.3从壁挂式电源向外引出的信号线应在输出端口装有防雷器件，防雷器件的规格应符合YD/T944-2007的表3中H型防雷要求wwW.bzxz.Net
7.3防晒隔热保护
室外型壁挂式电源机柜外表面应具有防晒隔热措施，产品经受GB4797.4-2006中描述的1120W/m2等级太阳辐射后，壁挂式电源柜内温升≤5℃（8h），外观无明显异常变化。室内型用在室内场景，可不满足本条要求。
7.4防水保护
室内型壁挂式电源机柜应符合GB4208-2008中IPX1级别，且机柜顶部不宜设计进、出线孔：室外型壁挂式电源安装电路部分的机柜外壳应符合GB4208-2008中IPX5级别。7.5防尘保护
室内型壁挂式电源机柜应符合GB4208-2008中IP3X级别：室外型壁挂式电源机柜应符合GB4208-2008中IP5X级别（热交换、空调型）或IP4X（通风型）级别。7.6三防（防潮湿，防霉变，防盐雾）保护壁挂式电源内印刷线路板、接插件等电路应具有防潮湿、防霉变、防盐雾腐蚀的能力，其中防盐雾腐蚀能力应满足GB/T4797.6-1995中表9的要求，使产品能在室外潮湿、含盐雾的环境下正常运行。7.7防锈（防氧化）保护
室外型壁挂式电源产品铁质外壳和暴露在外的铁质支架、零件应具有防锈措施，非铁质的金属外壳，也应具有防氧化保护膜或防氧化处理。7.8防异物入侵保护
室外型壁挂式电源机柜在机柜通风口要有过滤网，通风口所加过滤网要避免虫子入侵、灰尘的堵塞。过滤网应能方便拆卸更换。
7.9防风保护
室外型壁挂式电源以及暴露在外的部件，应能承受GB/T4797.5-2008中表3规定的不同地区不同高度处的相对风速的侵袭。室内型用在室内场景，可不满足本条要求。7.10防盗要求
防盗要求如下：
a）室外产品外壳门应装上防盗锁：b）产品内部固定用的螺钉（包括门铰链）应在打开产品外壳门后才能安装和拆卸：c）应配置门开感应器，当机柜门被打开后，壁挂式电源应能产生告警信号：d）可选配电池防盗挡条。
