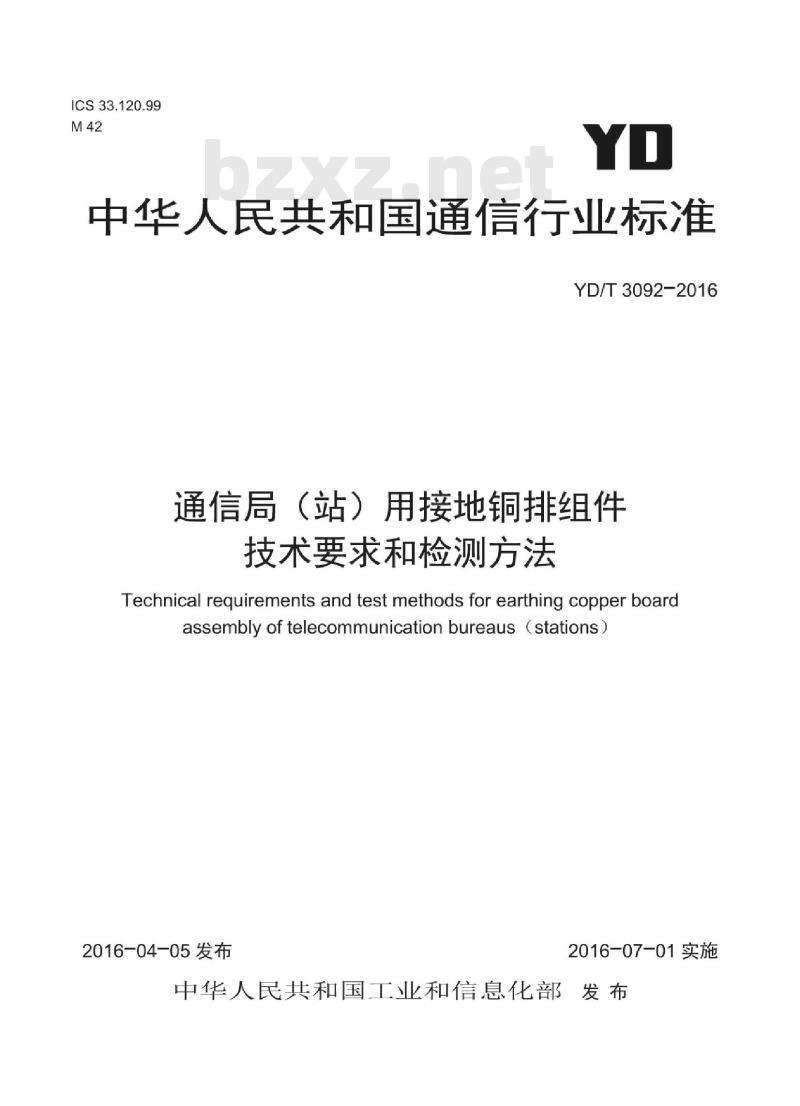

ICS33.120.99
中华人民共和宝玉通信行标准
YD/T3092-2016
通信局（站）用接地铜排组件
技术要求和检测方法
Technical requirements andtestmethods for earthing copper boardassemblyoftelecommunicationbureaus（stations）2016-04-05发布
2016-07-01实施
中华人民共和国工业和信息化部发布前

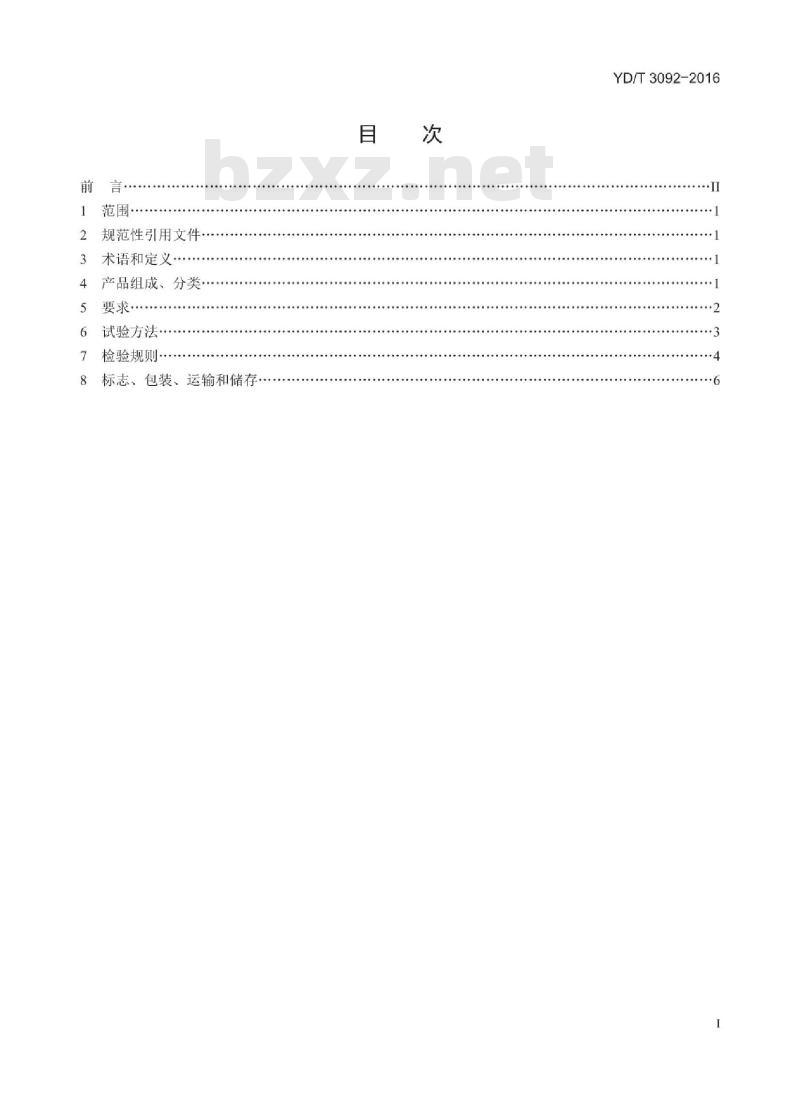

范围·
2规范性引用文件
3术语和定义·
4产品组成、分类**
6试验方法
7检验规则
8标志、包装、运输和储存，
...........
YD/T3092-2016
YD/T3092-2016

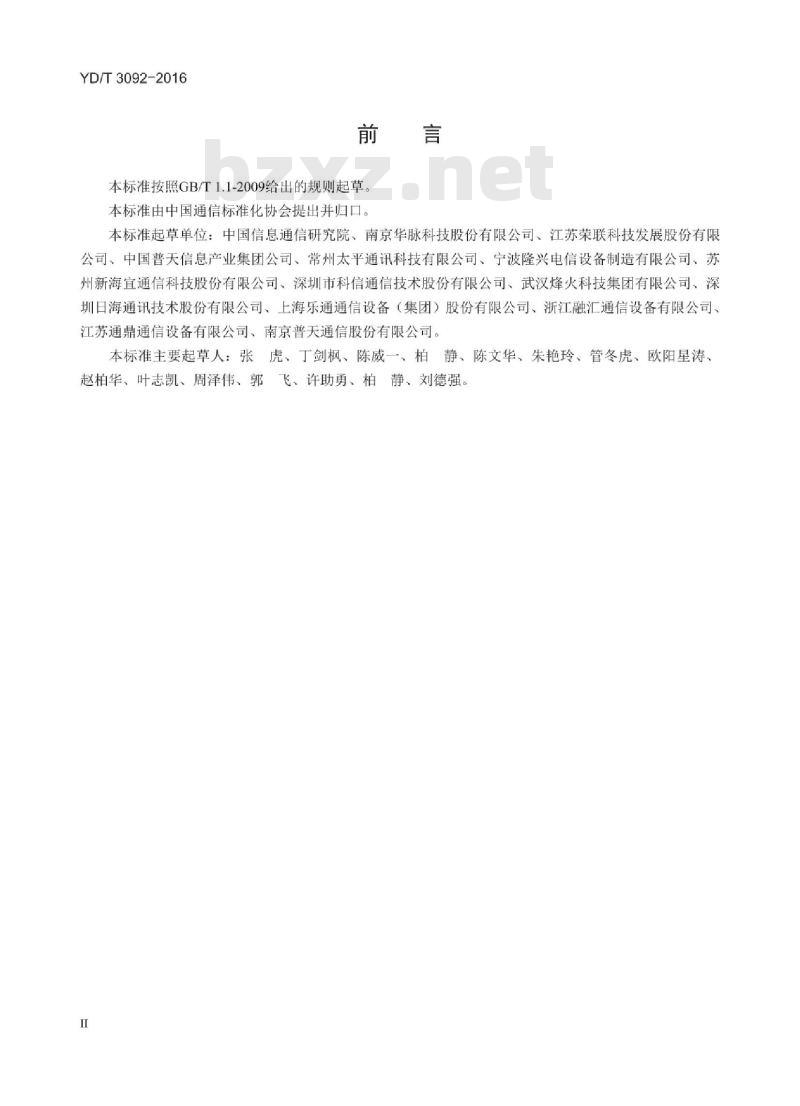

本标准按照GB/T1.1-2009给出的规则起草。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院、南京华脉科技股份有限公司、江苏荣联科技发展股份有限公司、中国普天信息产业集团公司、常州太平通讯科技有限公司、宁波隆兴电信设备制造有限公司、苏州新海宜通信科技股份有限公司、深圳市科信通信技术股份有限公司、武汉烽火科技集团有限公司、深圳日海通讯技术股份有限公司、上海乐通通信设备（集团）股份有限公司、浙江融汇通信设备有限公司、江苏通鼎通信设备有限公司、南京普天通信股份有限公司。本标准主要起草人：张虎、丁剑枫、陈威一、柏白静、陈文华、朱艳玲、管冬虎、欧阳星涛、赵柏华、叶志凯、周泽伟、郭飞、许助勇、柏静、刘德强。I
iiKAoiKAca
YD/T3092-2016

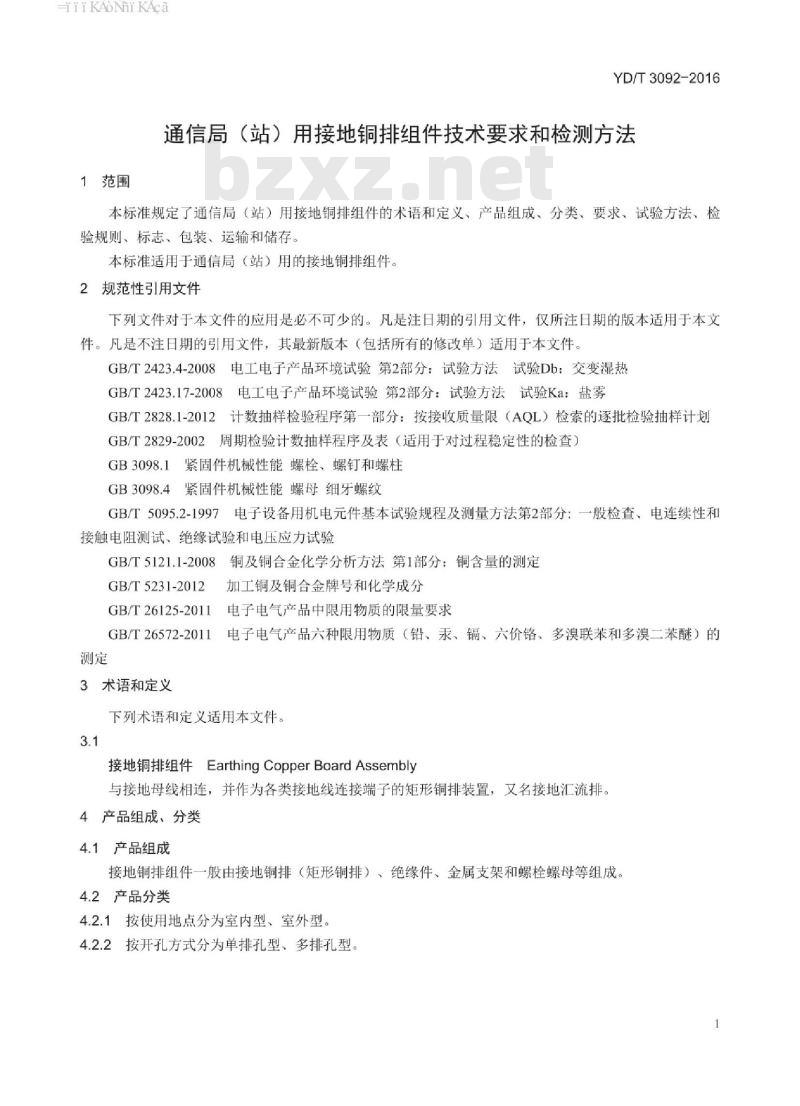

通信局（站）用接地铜排组件技术要求和检测方法1范围
本标准规定了通信局（站）用接地铜排组件的术语和定义、产品组成、分类、要求、试验方法、检验规则、标志、包装、运输和储存。本标准适用于通信局（站）用的接地铜排组件。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.4-2008电工电子产品环境试验第2部分：试验方法试验Db：交变湿热GB/T2423.17-2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾GB/T2828.1-2012计数抽样检验程序第一部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T2829-2002周期检验计数抽样程序及表（适用于对过程稳定性的检查）GB3098.1紧固件机械性能螺栓、螺钉和螺柱GB3098.4紧固件机械性能螺母细牙螺纹GB5095.2-1997电子设备用机电元件基本试验规程及测量方法第2部分：一般股检查、电连续性和接触电阻测试、绝缘试验和电压应力试验GB/T5121.1-2008铜及铜合金化学分析方法第1部分：铜含量的测定GB/T5231-2012加工铜及铜合金牌号和化学成分GB/T26125-2011电子电气产品中限用物质的限量要求GB/T26572-2011电子电气产品六种限用物质（铅、汞、镉、六价铬、多溴联苯和多溴二苯醚）的测定
3术语和定义
下列术语和定义适用本文件。
接地铜排组件EarthingCopperBoardAssembly与接地母线相连，并作为各类接地线连接端子的矩形铜排装置，又名接地汇流排。4产品组成、分类
4.1产品组成
接地铜排组件一般由接地铜排（矩形铜排）、绝缘件、金属支架和螺栓螺母等组成。4.2产品分类
4.2.1按使用地点分为室内型、室外型。4.2.2按开孔方式分为单排孔型、多排孔型。1
TiiKANiKAca
YD/T3092-2016

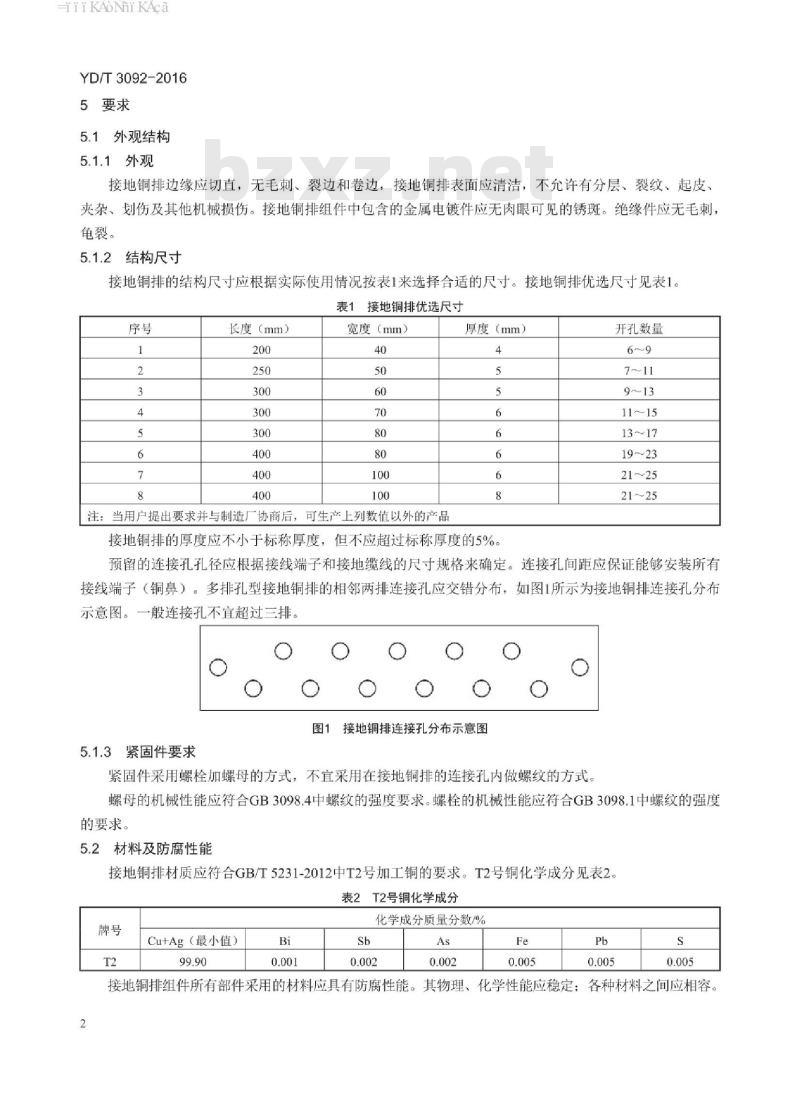

5要求
5.1外观结构
5.1.1外观
接地铜排边缘应切直，无毛刺、裂边和卷边，接地铜排表面应清洁，不允许有分层、裂纹、起皮夹杂，划伤及其他机械损伤。接地铜排组件中包含的金属电镀件应无肉眼可见的锈斑。绝缘件应无毛刺，龟裂。
5.1.2结构尺寸
接地铜排的结构尺寸应根据实际使用情况按表1来选择合适的尺寸。接地铜排优选尺寸见表1。表1接地铜排优选尺寸
长度（mm）
宽度（mm）
注：当用户提出要求并与制造厂协商后，可生产上列数值以外的产品厚度（mm）
接地铜排的厚度应不小于标称厚度，但不应超过标称厚度的5%。开孔数量
预留的连接孔孔径应根据接线端子和接地缆线的尺寸规格来确定。连接孔间距应保证能够安装所有接线端子（铜鼻）。多排孔型接地铜排的相邻两排连接孔应交错分布，如图1所示为接地铜排连接孔分布示意图。一般连接孔不宜超过三排。O
5.1.3紧固件要求
接地铜排连接孔分布示意图
紧固件采用螺栓加螺母的方式，不宜采用在接地铜排的连接孔内做螺纹的方式。螺母的机械性能应符合GB3098.4中螺纹的强度要求。螺栓的机械性能应符合GB3098.1中螺纹的强度的要求。
5.2材料及防腐性能
接地铜排材质应符合GB/T5231-2012中T2号加工铜的要求。T2号铜化学成分见表2。表2T2号铜化学成分
Cu+Ag（最小值）
化学成分质量分数/%
接地铜排组件所有部件采用的材料应具有防腐性能。其物理、化学性能应稳定：各种材料之间应相容。2
TiiKAoNiKAca
5.3电气性能
5.3.1接触电阻
YD/T3092-2016
接线端子与接地铜排连接孔锁紧后，接线端子与接地铜排之间的接触电阻应不大于5mQ。5.3.2绝缘电阻
接地铜排与金属支撑架之间绝缘电阻应不小于1000MQ2/500V（直流）：5.3.3耐电压
接地铜排与金属支撑架之间耐电压不小于3000V（直流），1min内应不击穿、无飞弧。5.4耐拉力
接地铜排安装后，经受500N的拉力试验后，接地铜排应无明显变形，绝缘件不开裂损坏，金属支架应无明显变形。
5.5环境性能
5.5.1高温试验
按6.8.1的方法进行试验，试验后接地铜排组件应能符合5.1.1、5.3.2、5.3.3的要求。5.5.2低温试验
按6.8.2的方法进行试验，试验后接地铜排组件应能符合5.1.1、5.3.2、5.3.3的要求。5.5.3交变湿热试验
按6.8.3的方法进行试验，试验后接地铜排组件应能符合5.1.1、5.3.2、5.3.3的要求。5.5.4盐雾试验
按6.8.4的方法进行试验，试验后接地铜排组件外观不得有肉眼可见的锈斑，接地铜排组件应能符合5.2、5.3.1的要求。此内容来自标准下载网
5.5.5太阳辐射
按6.8.5的方法进行试验，试验后接地铜排组件应能符合5.4的要求。5.6
6限用物质含量
当用户要求时，接地铜排组件组成材料应符合GB/T26572-2011的规定的要求。6试验方法
6.1试验环境条件
试验在标准大气条件下进行，标准大气条件为：温度：15℃～35℃：
相对湿度：不大于75%；
大气压力：70kPa～106kPa。
6.2外观
采用目视检查，用裸手触摸外露和操作部位。6.3结构尺寸
用卡尺、千分尺检测接地铜排外形尺寸。6.4紧固件
螺母螺纹的机械性能试验方法按照GB3098.4的规定。螺栓的螺纹机械性能试验方法按照GB3098.1的规定。
HiiKAoNi KAca
YD/T3092-2016
6.5材料
接地铜排的材质要求按GB/T5121.1-2008中方法进行，应符合本标准5.2的要求。6.6电气性能
6.6.1接触电阻
按GB/T5095.2-1997中“试验2a：接触电阻一毫伏法”进行。6.6.2绝缘电阻
按GB/T5095.2-1997中“试验3a：绝缘电阻”的方法C进行。测量绝缘电阻的回路施加直流电压为500V±50V，读取稳定的绝缘电阻数值，如果未达到稳定，应在加压后的60s土5s读取数值。6.6.3耐电压
按GB/T5095.2-1997中“试验4a：耐电压”的方法C进行。试验电压为直流电压3000V，施加试验电压的速率不大于500V/s，试验电压经受时间为60s土5s。6.7耐拉力
将接地铜排组件安装好，在接地铜排中心处施加垂直拉力，拉力为500N，持续时间60s±5s。6.8环境试验
6.8.1高温试验
将接地铜排置于环境试验箱，升温，温度达到70°C±2°C后，稳定48h，然后试验箱温度降至室温。整个升降温过程中温度变化率不应大于2C/min。6.8.2低温试验
将接地铜排置于环境试验箱，降温，温度降到一40°C±2°C后，稳定48h，然后试验箱温度升至室温。整个升降温过程中温度变化率不应大于2°C/min。6.8.3交变湿热试验
将无包装的接地铜排组件置于试验箱内，试验程序按GB/T2423.4-2008标准中“试验Db、交变湿热试验方法”进行，其中试验高温为+55C±2°C，试验周期6天。6.8.4盐雾试验
将无包装的接地铜排组件置于试验箱内，试验程序按GB/T2423.17-2008“试验Ka”方法进行试验，试验温度为35C2C，盐水浓度5%，试验时间为48h。试验结束时立即取出试件用清水冲洗，不能破环腐蚀点状态，清洗后在标准的试验大气条件下恢复1h，进行测试。6.8.5太阳辐射
将接地铜排整体置于试验箱内，调整摆放方式保证绝缘端子充分接受辐射。开始升温，当温度达到55C±2°C后，保持温度不变，打开顶部的模拟日照热源，使样件表面温度达到70℃C，持续4h，然后关掉模拟日照热源，将温度降至室温。试验过程中，升降温度时的温度变化率不应大于10C/h。6.9限用物质含量的试验
限用物质含量的试验方法按GB/T26125-2011的规定7检验规则
7.1总则
接地铜排组件应经质量检验部门检验，检验合格后方可出厂，出厂产品应附有质量检验合格证。检验分出厂检验和型式检验。
HiiKAoNiKAca
7.2出厂检验
产品出厂检验可分为100%检验和抽样检验7.2.1单位产品和检验批
YD/T3092-2016
单位产品为单个接地铜排组件：检验批为在同一段时间内，采用相同原材料和相同工艺连续生产的同型号的单位产品作为一个检验批。7.2.2100%检验
所有产品出厂应对外观按6.2规定的试验方法进行100%的检验，并满足5.1.1的规定7.2.3抽样检验
出厂检验项目中，除外观外，其他项目应按GB/T2828.1-2012标准中一般检查水平为I，正常检验一次抽样方案进行抽样。可接受质量水平（AQL）值B类不合格为：1.0：C类不合格为：2.5。7.2.4出厂检验项目
出厂检验项目见表3。
3出厂检验和型式检验项目、要求和试验方法表3
检验项目
结构尺寸
接触电阻
电气性能
环境试验
绝缘电阻
耐电压
耐拉力
高温试验
低温试验
交变湿热试验
盐雾试验
太阳辐射
限用物质含量
出厂检验项目
注1：限用物质含量试验只有在最终用户提出时适用。注2：V为需检验项目
7.3型式检验
7.3.1抽样方案
型式检验项目
试验方法
应按GB/T2829的规定，取判断水平II的一次抽样方案进行，接地铜排检验项目抽取样本按套数计。产品质量以不合格数表示，产品的不合格判定分B和C两类，样本量为1套。产品不合格质量水平（ROL）值见表4。
表4型式检验抽样方案
不合格类别
7.3.2型式检验项目
型式检验项目见表3。
7.3.3型式检验后的处置
RQL=80：判定数组=[0,1]
RQL-200：判定数组=[2,3]
RQL值及抽样方案
HiiKAoiKAca
YD/T3092-2016
按GB/T2829-2002中5.11和5.12节的规定进行处置。7.3.4型式检验周期
型式检验一般每一年进行一次，具有下列情况之一的均需做型式检验：a）结构、工艺、材料、关键元器件有重大改变，可能影响产品性能时：b）产品长期（超过六个月）停产后又恢复生产时；c）交收检验结果与上次型式检验结果有较大差异时：d）新产品或老产品转厂生产试制鉴定时。8标志，包装、运输和储存
8.1标志
接地铜排组件外包装箱上应标明：制造厂名称（或其代号）、商标、型号、数量、生产批号。8.2
2包装
包装箱内除产品外，还应装入以下物品：一一产品使用说明书；
一产品合格证。
8.3运输
接地铜排组件包装后，可用汽车、火车、轮船、飞机等运输，在运输中应避免碰撞、跌落、雨雪的直接淋袭和日光暴晒。
8.4储存
接地铜排组件应储存在通风良好、干燥的仓库中，其周围不应有腐蚀性气体存在，储存温度为一40℃～+70℃。
