ICS33.060.99
中华人民共和国通信行业标准
YD/T3093-2016
平板型移动通信终端测试方法
TestMethodsforMobileTablets
2016-07-11发布
2016-10-01实施

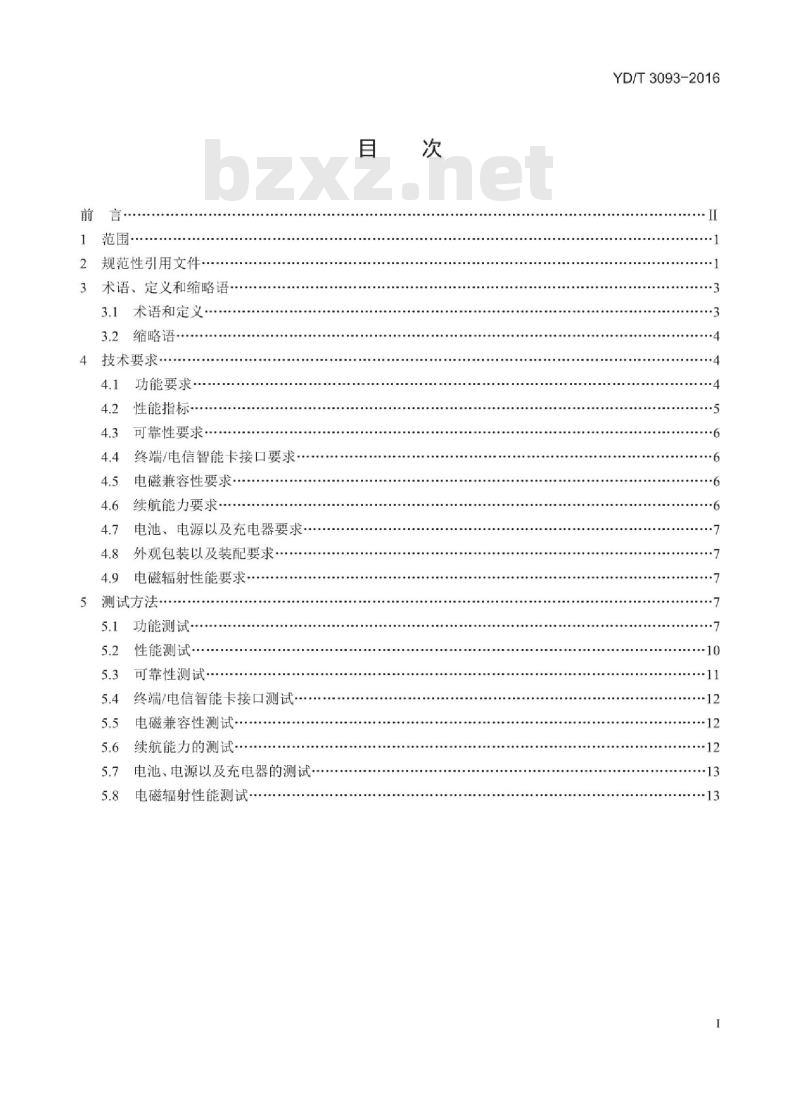

中华人民共和国工业和信息化部发布前
1范围·
2规范性引用文件
3术语、定义和缩略语·
3.1术语和定义·
缩略语
4技术要求
功能要求·
性能指标··
可靠性要求
终端/电信智能卡接口要求··
电磁兼容性要求
续航能力要求·
电池、电源以及充电器要求
外观包装以及装配要求·
电磁辐射性能要求
测试方法
功能测试·
性能测试·
可靠性测试
终端/电信智能卡接口测试·
电磁兼容性测试
续航能力的测试
电池、电源以及充电器的测试
电磁辐射性能测试·
YD/T3093-2016
YD/T3093-2016
本标准按照GB/T1.1-2009给出的规则起草请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国联合网络通信集团有限公司、中国信息通信研究院、华为技术有限公司、中兴通讯股份有限公司、摩托罗拉（北京）移动技术有限公司、天津三星通信技术有限公司。本标准主要起草人：胡博、严斌峰、李明、李国庆、廖军、梁艳、解岩、李希鹏、薛子涛、徐川、吴越。
HiiKANiKAca
1范围
平板型移动通信终端测试方法
YD/T3093-2016
本标准规定了各种制式的平板型移动通信终端（以下简称平板终端）的技术要求，包括功能要求性能指标、可靠性要求、卡接口要求、电磁兼容性要求、电磁辐射性能要求、续航能力要求、电池电源充电器要求，外观及包装要求及相应的测试方法。本标准适用于各种制式的平板型移动通信终端。其他终端也可参考使用2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T18287
GB19484.1
GB21288
GB/T 22450.1
YD/T965
YD/T1025
YD/T1168
YD/T1214
YD/T1215
YD/T1368.1
YD/T1547
YD/T 1548.1
YD/T1591
YD/T1592.1
蜂窝电话用锂离子电池总规范
800MHzCDMA数字蜂窝移动通信系统电磁兼容性要求和测量方法第1部分：移动台及其辅助设备
移动电话电磁辐射局部暴露限值900/1800MHzTDMA数字蜂窝移动通信系统电磁兼容性限值和测量方法第1部分：移动台及其辅助设备
电信终端设备的安全要求和试验方900/1800MHzTDMA数字蜂窝移动通信网移动台人机接口和SIM-ME接口技术要求（第2+阶段）
CDMA数字蜂窝移动通信网用户识别模块（UIM）技术要求900/1800MHzTDMA数字蜂窝移动通信网通用分组无线业务（GPRS）设备技术要求：移动台
900/1800MHzTDMA数字蜂窝移动通信网通用分组无线业务（GPRS）设备测试方法：移动台
锂电池的安全要求和试验方法
移动通信手持机锂电池充电器的安全要求和试验方法2GHzTD-SCDMA数字蜂窝移动通信网终端设备测试方法第一部分：基本功能、业务和性能测试
2GHZWCDMA数字蜂窝移动通信网终端设备技术要求（第三阶段）2GHzWCDMA数字蜂窝移动通信网终端设备测试方法（第三阶段）第一部分：基本功能、业务和性能测试
移动通信终端电源适配器及充电/数据接口技术要求和测试方法2GHzTD-SCDMA数字蜂窝移动通信系统电磁兼容性要求和测量方法第1部分：用户设备及其辅助设备
HiiKAoiKAca

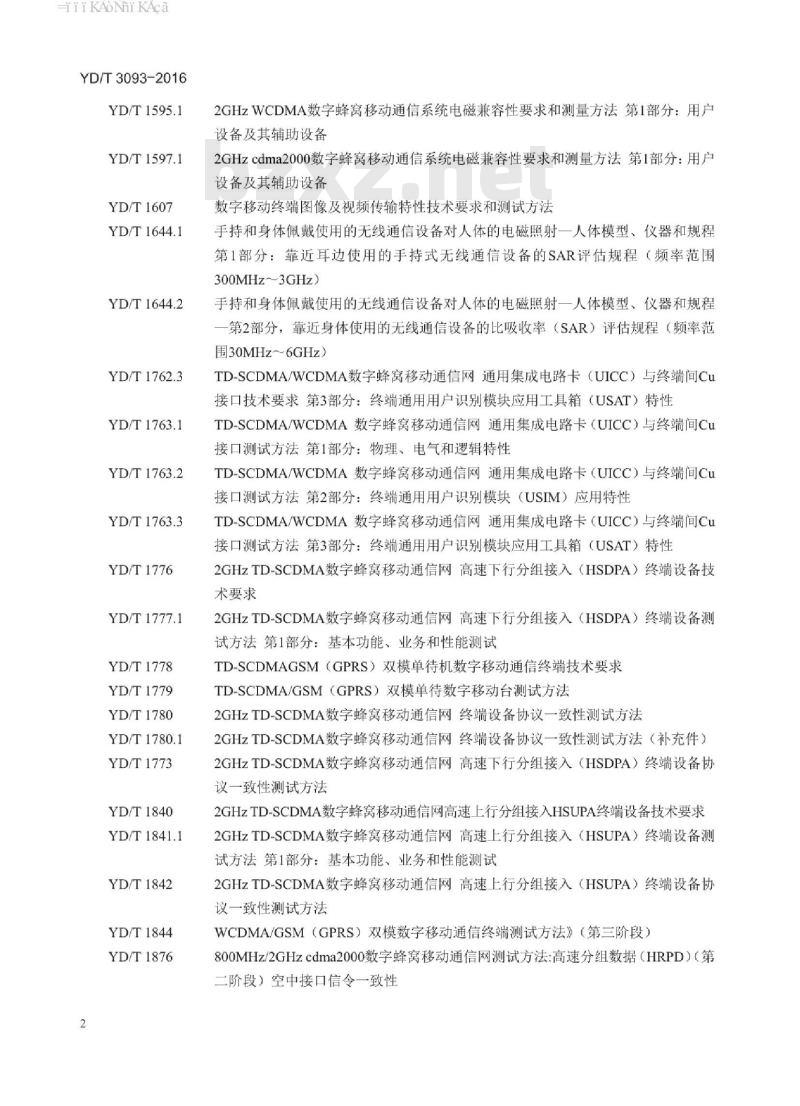

YD/T3093-2016
YD/T1595.1
YD/T 1597.1
YD/T1607
YD/T 1644.1
YD/T1644.2
YD/T 1762.3
YD/T1763.1
YD/T1763.2
YD/T1763.3
YD/T1776
YD/T1777.1
YD/T1778
YD/T1779
YD/T1780
YD/T1780.1
YD/T1773
YD/T1840
YD/T1841.1
YD/T1842
YD/T1844
YD/T1876
2GHzWCDMA数字蜂窝移动通信系统电磁兼容性要求和测量方法第1部分：用户设备及其辅助设备
2GHzcdma2000数字蜂窝移动通信系统电磁兼容性要求和测量方法第1部分：用户设备及其辅助设备
数字移动终端图像及视频传输特性技术要求和测试方法手持和身体佩戴使用的无线通信设备对人体的电磁照射一人体模型、仪器和规程第1部分：靠近耳边使用的手持式无线通信设备的SAR评估规程（频率范围300MHz～3GHz）
手持和身体佩戴使用的无线通信设备对人体的电磁照射一人体模型、仪器和规程一第2部分，靠近身体使用的无线通信设备的比吸收率（SAR）评估规程（频率范围30MHz～6GHz）
TD-SCDMA/WCDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间Cu接口技术要求第3部分：终端通用用户识别模块应用工具箱（USAT）特性TD-SCDMA/WCDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间Cu接口测试方法第1部分：物理、电气和逻辑特性TD-SCDMA/WCDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间Cu接口测试方法第2部分：终端通用用户识别模块（USIM）应用特性TD-SCDMA/WCDMA数字蜂窝移动通信网通用集成电路卡（UICC）与终端间Cu接口测试方法第3部分：终端通用用户识别模块应用工具箱（USAT）特性2GHzTD-SCDMA数字蜂窝移动通信网高速下行分组接入（HSDPA）终端设备技术要求
2GHzTD-SCDMA数字蜂窝移动通信网高速下行分组接入（HSDPA）终端设备测试方法第1部分：基本功能、业务和性能测试TD-SCDMAGSM（GPRS）双模单待机数字移动通信终端技术要求TD-SCDMA/GSM（GPRS）双模单待数字移动台测试方法2GHzTD-SCDMA数字蜂窝移动通信网终端设备协议一致性测试方法2GHzTD-SCDMA数字蜂窝移动通信网终端设备协议一致性测试方法（补充件）2GHzTD-SCDMA数字蜂窝移动通信网高速下行分组接入（HSDPA）终端设备协议一致性测试方法
2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入HSUPA终端设备技术要求2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）终端设备测试方法第1部分：基本功能、业务和性能测试2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）终端设备协议一致性测试方法
WCDMA/GSM（GPRS）双模数字移动通信终端测试方法》（第三阶段）800MHz/2GHzcdma2000数字蜂窝移动通信网测试方法：高速分组数据（HRPD）（第二阶段）空中接口信令一致性
HiiKAoNiKAca
YD/T2085
YD/T2217
YD/T2218.1
YD/T2220
YD/T2307
YD/T2517
YD/T2518.1
YD/T2518.2
YDC015
YDC023
YDC024
YDC035
YDC036
YDC037
YDC064
YDC068
YDC069
YD/T3093-2016
CDMA数字蜂窝移动通信网通用集成电路卡（UICC)与终端间接口技术要求CSIM应用特性
2GHzWCDMA数字蜂窝移动通信网终端设备技术要求（第四阶段）高速分组接入（HSPA)
2GHzWCDMA数字蜂窝移动通信网终端设备测试方法（第四阶段）第1部分：高速分组接入（HSPA）的基本功能、业务和性能测试WCDMA/GSM（GPRS）双模数字移动通信终端技术要求和测试方法（第四阶段）数字移动通信终端通用功能技术要求和测试方法2GHzWCDMA数字蜂窝移动通信网终端设备技术要求（第五阶段）增强型高速分组接入（HSPA+）
2GHzWCDMA数字蜂窝移动通信网终端设备测试方法（第五阶段）增强型高速分组接入（HSPA+）第1部分：基本功能、业务和性能测试2GHzWCDMA数字蜂窝移动通信网终端设备测试方法（第五阶段）增强型高速分组接入（HSPA+）第2部分：网络兼容性测试800MHzCDMA1X移动台技术要求（含机卡一体）800MHzCDMA1X数字蜂窝移动通信网设备测试方法：移动台第一部分基本无线指标、功能和性能
800MHzCDMA1X数字蜂窝移动通信网设备测试方法：移动台第2部分协议一致性测试
800MHzCDMA1X数字蜂窝移动通信网总测试方法高速分组数据（HRPD）空中接口信令一致性
800MHzCDMA1X数字蜂窝移动通信网总技术要求高速分组数据（HRPD）接入终端（AT）
800MHzCDMA1X数字蜂窝移动通信网总测试方法高速分组数据（HRPD）接入终端（AT）
TD-SCDMA/GSM（GPRS）双模双待机数字移动通信终端测试方法800MHzCDMA1X数字蜂窝移动通信网高速分组数据（HRPD）设备技术要求：接入终端（第二阶段）
800MHzCDMA1X数字蜂窝移动通信网高速分组数据（HRPD）设备测试方法：接入终端（第二阶段）
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
平板型移动通信终端MobileTablet一种具备移动通信功能（但其不具备手持电话听简）、采用智能操作系统，具有可扩展性、以触摸屏为基本交互方式的平板型移动信息终端。3
HiiKAoNiKAca
YD/T3093-2016
加速度传感器Accelerometer
用于测量平板型移动通信终端加速度的内置传感装置。3.1.3
重力传感器G-ForceAccelerometer加速度传感器的一种，用于测量平板型移动通信终端加速度的内置传感器装置。3.1.4
陀螺仪传感器GyroscopicSensor用于测量平板型移动通信终端角运动的内置传感装置。3.1.5
光线传感器LightSensor
用于测量平板型移动通信外界光线强度的内置传感装置。3.2缩略语
下列缩略语适用于本文件。
4技术要求
4.1功能要求
Cascading Style Sheets
FileTransfer Protocol
HyperText Markup Language
Hypertext Transfer Protocol
Subscriber Identity Module
层叠样式表
文件传输协议
超文本标记语言
超文本传输协议
用户身份识别模块
可扩展超文本标记语言
eXtensibleHyperTextMarkupLanguage4.1.1通信类功能
4.1.1.1语音通话
平板终端可支持基于电路域的语音通话、紧急呼叫和补充业务。平板终端在运行其他应用（视频、游戏等）时，仍应能正常提示语音业务通知。平板终端的通信类功能要求应符合YD/T2307中相关规定4.1.1.2短消息收发
平板终端应支持基于电路域的短消息接收。平板终端可支持基于电路域短消息发送。平板终端在运行其他应用（视频、游戏等）时，仍应能正常提示短消息业务通知。平板终端的短消息要求应符合YD/T2307中相关规定。4.1.1.3分组域数据业务
平板终端应支持移动通信网络的分组域数据连接，见相关制式行业标准。4.1.1.4个人信息类功能
平板终端个人信息类功能见YD/T2307个人信息类功能4.1.2显示指示类功能
TiiKAoNiKAca
平板终端应支持使用指示灯或者屏幕图标的方式进行充电状态指示。其他显示指示类功能见YD/T2307显示指示类功能。4.1.3外围接口类功能
平板终端应支持以下接口：
数据交换接口、耳机接口、电源/充电器接口，要求见YD/T2307。平板终端可支持以下接口：
YD/T3093-2016
存储卡接口、视频输出接口、底座接口，接口功能应符合说明书的描述并正常工作。4.1.4信息安全类功能
平板终端信息安全类功能见YD/T2307信息安全类功能要求。4.1.5多媒体功能
平板终端应支持音视频（本地和流媒体）、图像等多媒体内容的操作。平板终端宜内置摄像头，实现拍照和摄像功能。4.1.6中文支持能力和输入法
平板终端应具备中文支持能力和输入法，见YD/T2307输入法和中文支持能力要求。4.1.7网络选择
应符合YD/T2307网络选择功能。4.1.8互联网功能
平板终端应具备电子邮件收发功能。平板终端应支持网络浏览功能。平板终端应支持一个或多个网络接入点配置4.2性能指标
4.2.1通信类性能指标
平板终端中与通信类相关的性能指标（包括基本功能与性能指标，协议一致性，网络兼容性）见以下相关制式行业标准：YD/T1214、YDC015、YDC036、YDC068、YD/T1547、YD/T2217、YD/T2517、YD/T2518.1、YD/T2518.2、YD/T1367、YD/T1776、YD/T1778、YD/T1840。4.2.2硬件指标
4.2.2.1屏幕
平板终端的屏幕宜符合表1所示规格：表1平板终端屏幕分辨率要求
最低分辨率
5~7吋（不包括7时）
800X480
7~10时（不包括10时）
1024X576
10时及以上
1280×720
平板终端的屏幕横纵像素乘积宜大于或等于上述分辨率横纵像素之乘积，纵横比例可区别于上表规格。
平板终端屏幕宜能根据环境亮度自动调节。4.2.2.2摄像头
平板终端宜配置前置摄像头，不低于30万像素（非插值）。平板终端宜配置后置摄像头，不低于300万像素（非插值）5
HiiKAoNiKAca
YD/T3093-2016
平板终端若配置后置摄像头，宜支持自动对焦。4.2.2.3内置传感器
平板终端应支持加速度传感器（含重力传感器）。平板终端宜支持光线传感器、陀螺仪传感器。4.2.2.4扬声器
平板终端应内置扬声器。
4.3可靠性要求
4.3.1跌落要求
平板终端在关机状态下应能够从以下高度处跌落在试验表面后，除允许表面有擦伤、小凹坑外，功能、外观及装配应符合相关标准的要求。试验表面：混凝土地面。
跌落高度：
a）小于或等于7时屏的平板终端，跌落高度50cm；b）大于7时屏的平板终端，跌落高度25cm。4.3.2显示屏抗压能力要求
平板终端开机状态下显示屏承受（160土10）N的压力（按压速度1mm/min：压头尺寸：直径40mm的硅橡胶挤压头）挤压1000次后，功能、外观及装配应符合相关标准。4.4终端/电信智能卡接口要求
各制式平板终端的电信智能卡卡接口应满足以下行业标准：YD/T1025、YD/T1168、YD/T1762.1、YD/T1762.2、YD/T1762.3、YD/T2085。4.5电磁兼容性要求
各制式平板终端的电磁兼容性应满足以下行业标准GB/T22450.1、YD/T1595.1、GB19484.1、YD/T1597.1、YD/T1592.1。
4.6续航能力要求
平板型移动通信终端须在产品说明文件中注明其续航能力包括（待机时间、连续播放视频时间、连续上网下载时间）。
平板型移动通信终端宜具备以下续航能力待机时间
连续播放视频时间（H.264，30fps）连续上网下载时间（带宽速率）平板终端应具备待机功能。
应用于平板终端的待机功能是指：200h（待机时注册至网络）300h（待机时处于离线状态）5h
可由特殊按键或者定时触发终端快速进入待机状态（非关机状态）。定时时长应可以设置。处于待机状态时的终端屏幕关闭，终端可完全休眠，也可保持网络连接/数据业务连接，通过按键可使终端快速从待机状态恢复至待机前工作状态上述对平板终端待机时间的要求分为两种情况：一是待机时终端仍然注册至移动网络：二是待机时终端不再注册至移动网络（处于离线状态）。6
TiiKAoiKAca
4.7电池、电源以及充电器要求
YD/T3093-2016
各种锂电池性能应满足GB/T18287的要求，安全性能应满足YD1268.1的要求。电源及充电器的安全性应满足YD/T965、YD1268.2或YD/T1591的要求。4.8外观包装以及装配要求
平板终端出厂的外观、包装和装配应满足表2的要求。表2外观、包装和装配要求
包装盒标志应与产品型号相符
包装盒无破损
无漏装平板型移动通信终端、说明书和附件等包装标志型号、商标完整
包装盒内无异物
机壳无变型、开裂
产品标志型号、商标和设备识别号完整产品表面无掉漆、磕碰、毛刺、划痕和明显的颜色不均匀零部件无松动
机内无异物
按键、操作机构有效可用
按键、操作机构灵活
用户识别卡、充电器、耳机和数据线接插件接触良好显示器显示完整、亮度色彩均匀金属表面无明显锈蚀
产品或者其包装上的标识应当有产品质量检验合格证明、名称、生产厂或制造商名称、厂址或公司地址
4.9电磁辐射性能要求
各制式平板终端的电磁辐射性能应满足以下国家标准GB21288。5测试方法
5.1功能测试
5.1.1测试环境
在本部分中，测试环境可分为两种：商用网络测试环境和实验室测试环境。测试内容尽可能在商用网络环境中进行，考虑到商用网络的运营安全等情况，对需要进行网络参数调整和特殊配置的测试项目，可以在试验网络环境中进行。
温度：-10℃~35℃
相对湿度：0%~95%
电源：厂家给出的标称值bzxZ.net
信号强度：参考YD/T1368等各蜂窝通信制式下的标准测试环境5.1.2通信类功能测试方法
5.1.2.1语音通话测试方法
平板终端语音通话测试方法见YD/T2307通信类功能测试方法。7
YD/T3093-2016
5.1.2.2短消息收发测试
平板终端短消息测试方法见YDT2307短消息收发测试方法。5.1.2.3分组域数据业务
平板终端分组域数据业务测试见相关制式行业标准5.1.2.4个人信息类功能测试方法平板终端个人信息类功能测试方法见YD/T2307个人信息类功能测试方法。5.1.3显示指示类功能
5.1.3.1充电指示部分测试
5.1.3.1.1测试方法
平板终端在关机、待机和工作三种状态下，插入充电器进行充电，观察机身指示灯或者屏幕图标是否按照说明书的描述进行点亮或显示，并且在充电过程中观察平板终端由低电量到电池充满时，机身指示灯或者屏幕图标的变化情况是否符合说明书的描述。5.1.3.1.2预期结果
平板终端在关机、待机和工作三种状态下，机身指示灯或屏幕图标能明确指示出充电各阶段的状态，且符合说明书的描述。
5.1.3.2其他显示指示类功能测试其他显示指示类功能测试见YDT2307显示指示类功能测试方法5.1.4外围接口类功能
5.1.4.1通用接口类功能
除视频输出接口和底座接口接口类功能见YD/T2307中接口类功能测试方法。5.1.4.2视频输出接口：终端支持向电视的AV或HDMI输出功能显示音视频内容（可选）5.1.4.2.1测试方法
终端开机，查看终端的视频输出接口。5.1.4.2.2预期结果
具备平板终端向电视的AV或HDMI输出功能5.1.4.3底座接口：终端支持底座接口，实现类似以台式PC显示器的结构方式（可选）5.1.4.3.1测试方法
终端开机，将底座插在终端显示器背面或侧面的插座处，调节底座与终端间的角度。5.1.4.3.2预期结果
底座可以插入至终端背面或侧面位置。通过底座与终端位置的调节，终端能够实现横竖屏切换显示。5.1.5信息安全类功能
信息安全类功能见YD/T2307信息安全类功能测试方法。5.1.6多媒体功能
5.1.6.1音频播放功能（本地）
5.1.6.1.1测试方法
终端开机，进入音频播放器主界面。8
检查音频播放器支持的多媒体文件格式。创建一个播放列表并检查充许执行的操作使用音频播放器播放一首歌曲。连接耳机收听音乐。
播放音乐过程中执行浏览网页等并发操作。5.1.6.1.2预期结果
YD/T3093-2016
具备自动扫描本地及SD卡音频文件形成音乐库的功能，支持选择随机、循环等播放模式。应至少支持常见格式说明书中指定格式的音频文件播放。支持新建、播放、删除、重命名播放列表的操作，支持添加、删除播放列表中的音频文件。具备播放、暂停、停止、音量调节的功能，播放过程中终端有UI提示当前播放时间、总时间及进度条。
支持使用有线耳机、蓝牙耳机（可选）、扬声器播放音乐。设备应具备后台播放功能，即离开音频播放器界面时未暂停或停止音频播放，则音乐继续播放。5.1.6.2音频播放功能（流媒体）5.1.6.2.1测试方法
终端开机，连接到网络，检查支持的说明书中指定音频流媒体文件格式。点播流媒体音频文件。
检查设备是否保存了播放过的流媒体文件。5.1.6.2.2预期结果
与本地音频文件格式的要求相同。支持使用HTTP协议渐进式下载在线音乐进行播放，下载缓冲过程界面应提示缓冲进度，缓冲完成后自动开始播放，
播放完毕后媒体内容不在本地保存。支持使用有线耳机、蓝牙耳机（可选）、扬声器播放音乐。5.1.6.3视频播放功能（本地）
5.1.6.3.1测试方法
终端开机，检查视频播放器支持的多媒体文件格式。使用视频播放器播放一段视频。5.1.6.3.2预期结果
应至少支持说明书指定格式的视频文件播放具备自动扫描形成视频库的功能；具备视频的播放、暂停、停止、音量调节的功能，在播放界面提示当前播放时间、总时间并显示进度条；支持视频的全屏播放。5.1.6.4视频播放功能（流媒体）5.1.6.4.1测试方法
终端开机，连接到网络，检查说明书中指定的视频流媒体文件格式。使用多种方式发起流媒体连接，播放视频流媒体，并检查设备是否保存了播放过的流媒体文件。5.1.6.4.2预期结果
