【YD通讯标准】 无线射频拉远单元用光纤活动连接器

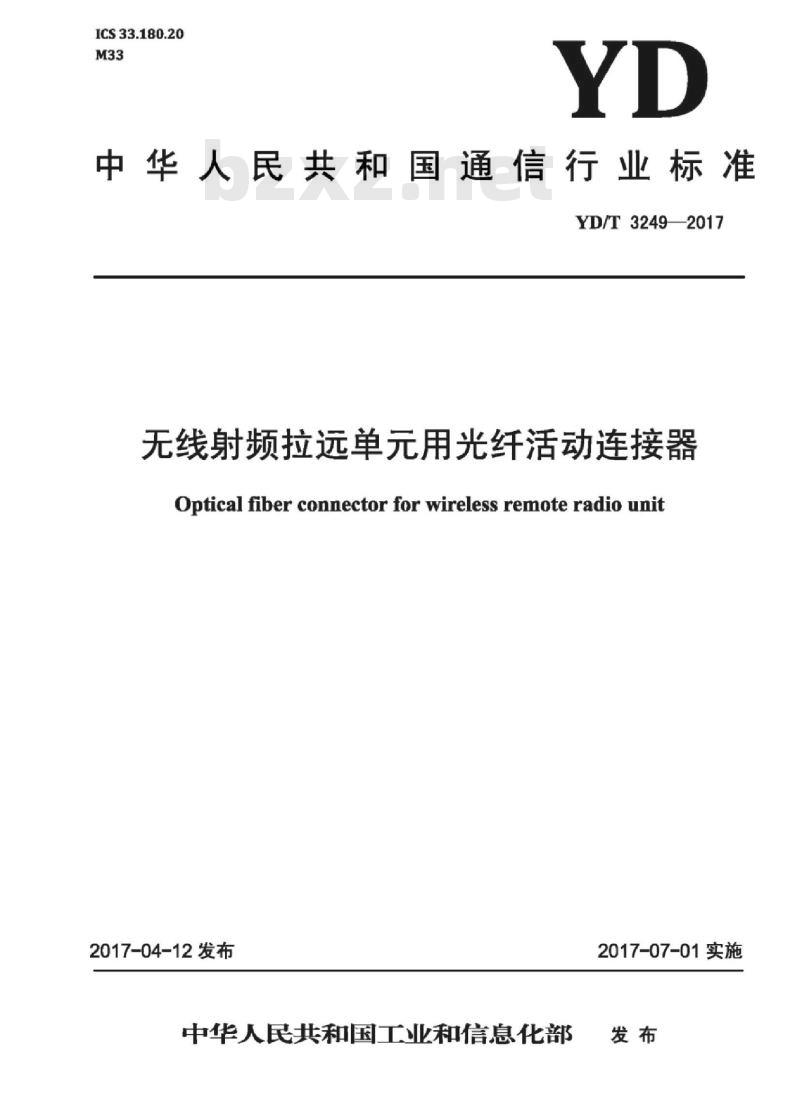

ICS33.180.20
中华人民共和国通信行业标准
YD/T32492017
无线射频拉远单元用光纤活动连接器Optical fiber connector for wireless remote radio unit2017-04-12发布
中华人民共和国工业和信息化部2017-07-01实施

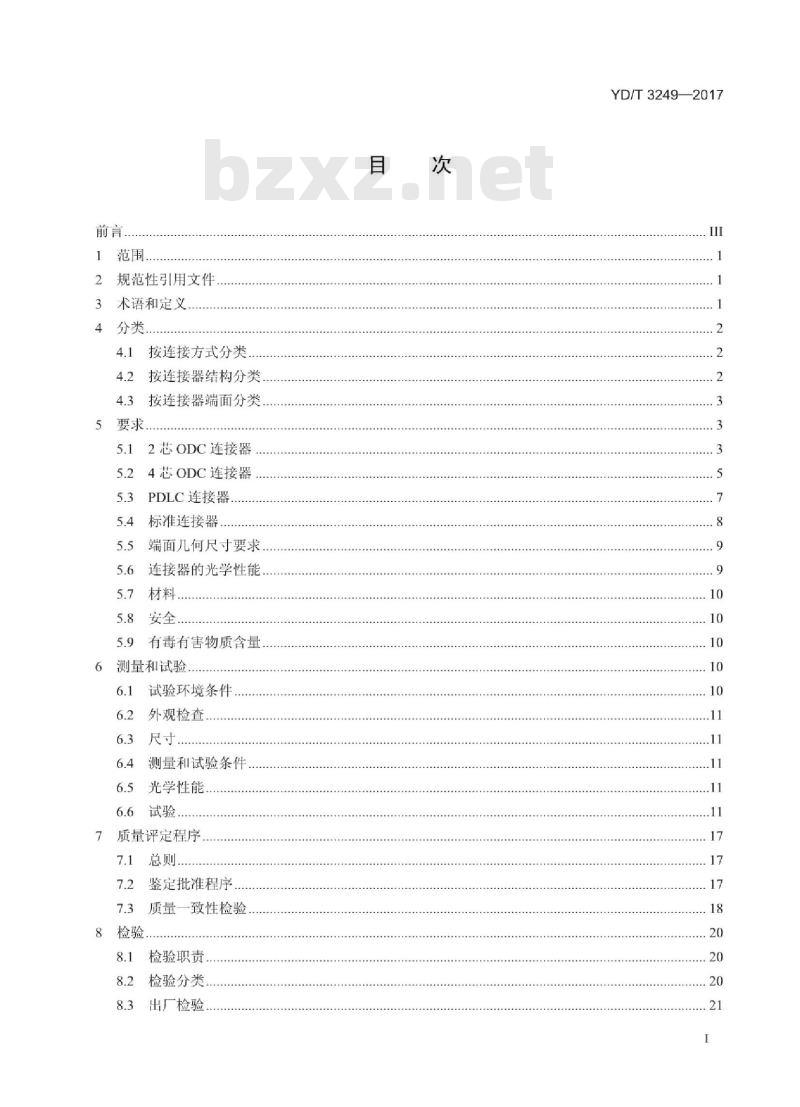

1范围，
2规范性引用文件
3术语和定义
4.1按连接方式分类
按连接器结构分类
按连接器端面分类
5.12芯ODC连接器
4芯ODC连接器
PDLC连接器
标准连接器
端面几何尺寸要求
连接器的光学性能
材料，
有毒有害物质含量
测量和试验
6.1试验环境条件
外观检查
尺寸。
测量和试验条件
光学性能
质量评定程序，
7.1总则
鉴定批准程序
7.3质量一致性检验.
检验职责
检验分类
出厂检验
YD/T3249—2017
YD/T3249—2017

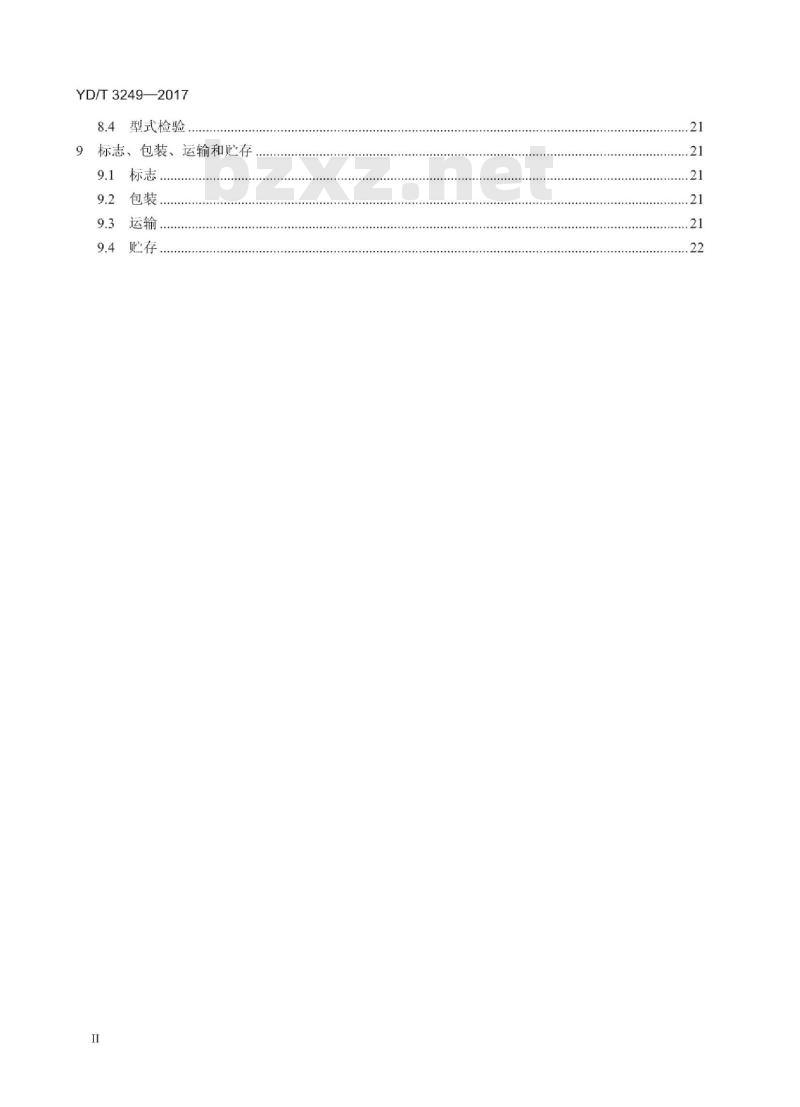

8.4型式检验
9标志、包装、运输和贮存
.．标志
..包装..
9.3运输.
9.4贮存.

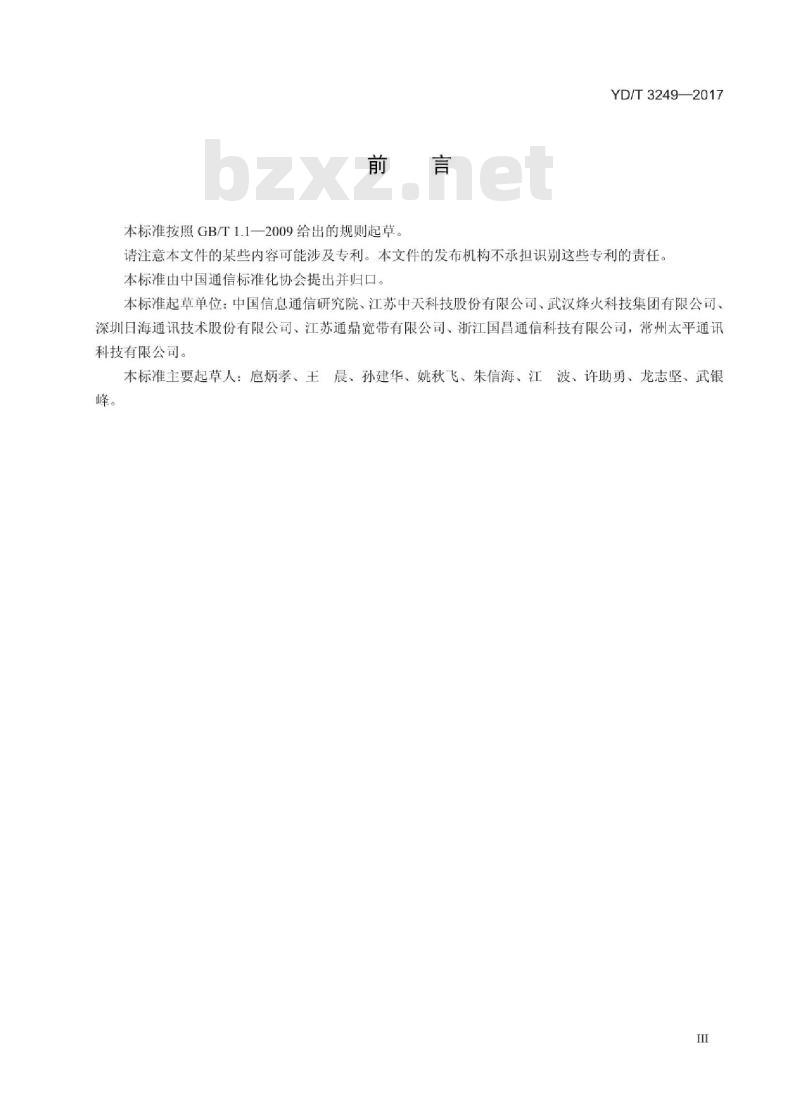

本标准按照GB/T1.1一2009给出的规则起草YD/T3249—2017
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院、江苏中天科技股份有限公司、武汉烽火科技集团有限公司深圳日海通讯技术股份有限公司、江苏通鼎宽带有限公司、浙江国昌通信科技有限公司，常州太平通讯科技有限公司。
本标准主要起草人：炳孝、王晨、孙建华、姚秋飞、朱信海、江波、许助勇、龙志坚、武银
1范围下载标准就来标准下载网

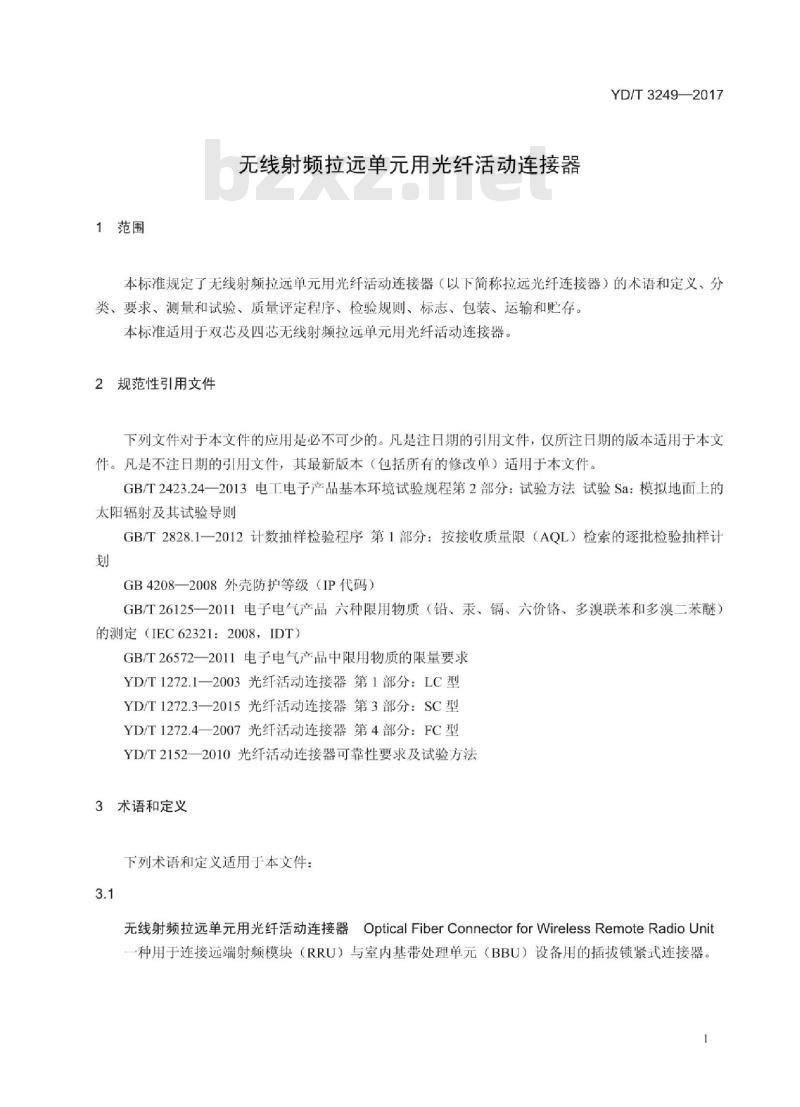

无线射频拉远单元用光纤活动连接器YD/T3249—2017
本标准规定了无线射频拉远单元用光纤活动连接器（以下简称拉远光纤连接器）的术语和定义、分类、要求、测量和试验、质量评定程序、检验规则、标志、包装、运输和贮存。本标准适用于双芯及四芯无线射频拉远单元用光纤活动连接器。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.24一2013电工电子产品基本环境试验规程第2部分：试验方法试验Sa：模拟地面上的太阳辐射及其试验导则
GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB4208一2008外壳防护等级（IP代码）GB/T26125一2011电子电气产品六种限用物质（铅、汞、镉、六价铬、多溴联苯和多溴二苯醚）的测定（IEC62321：2008，IDT）GB/T26572—2011电子电气产品中限用物质的限量要求YD/T1272.1—2003光纤活动连接器第1部分：LC型YD/T1272.3—2015光纤活动连接器第3部分：SC型YD/T1272.4一2007光纤活动连接器第4部分：FC型YD/T2152—2010光纤活动连接器可靠性要求及试验方法3术语和定义
下列术语和定义适用于本文件：3.1
无线射频拉远单元用光纤活动连接器OpticalFiberConnectorforWirelessRemoteRadioUnit种用于连接远端射频模块（RRU）与室内基带处理单元（BBU）设备用的插拔锁紧式连接器。YD/T3249—2017
室外连接器OutdoorConnector
由连接器插头和连接器插座组成，可以直接对接使用，无需中间转接的连接器。3.3
带保护的双芯LC连接器ProtectDoubleLCConnector带有保护壳体的双芯LC连接器。3.4
室外连接器插头OutdoorConnectorPlug由锁紧装置、定位装置、插芯、套管等组成，插芯不露出的光纤活动连接器插头。3.5
室外连接器插座OutdoorConnectorPlugreceptacle种由锁紧装置、定位装置、插芯等组成，插芯露出的，可与ODC连接器插头连接器进行连接的装置。
带保护的双芯LC连接器插头ProtectDoubleLCConnectorplug由保护壳、双芯LC连接器插头组成的光纤活动连接器插头：3.7
带保护的双芯Lc连接器插座ProtectDoubleLCConnectorplugreceptacle种由保护壳、双芯LC适配器组成的，可与PDLC连接器插头进行连接的装置。4分类
4.1按连接方式分类
按连接方式可分为以下两种类型：（a）室外连接器（以下简称ODC）型；（b）带保护的双芯LC连接器（以下简称PDLC）型。4.2按连接器结构分类
按连接器结构可分为以下两种类型：（a）插头型：
（b）插座型。
4.3按连接器端面分类
按连接器端面可分为以下2种类型：(a）PC型：
（b）UPC型。
5要求
5.12芯ODC连接器
5.1.12芯ODC连接器插头
2芯ODC连接器插头接口如图1所示，配合尺寸见表1。定位销槽
图12芯ODC连接器插头接口
表12芯ODC连接器插头接口尺寸
最小值
最大值
YD/T3249—2017
YD/T3249—2017
表12芯ODC连接器插头接口尺寸（续）单位
2芯ODC连接器插座
最小值
2芯ODC连接器插座接口如图2所示，配合尺寸见表2。SH
最大值
定位销
图22芯ODC连接器插座接口
对称度土0.002
对称度±0.002
4芯ODC连接器
表22芯ODC连接器插座接口尺寸
4芯ODC连接器插头
最小值
4芯ODC连接器插头接口如图3所示，配合尺寸见表3。G
定位销槽
图34芯ODC连接器插头接口
最大值
YD/T3249—2017
M16x1螺纹
对称度土0.002
YD/T3249—2017
表34芯ODC连接器插头接口尺寸
4芯ODC连接器插座
最小值
4芯ODC连接器插座接口如图4所示，配合尺寸见表4。5
定位销
图44芯ODC连接器插座接口
最大值
对称度±0.002
对称度±0.002
PDLC连接器
表44芯ODC连接器插座接口尺寸
最小值
PDLC连接器接口如图5所示，
配合尺寸见表5。
0888895
PDLC连接器插头接口
PDLC连接器插头接口尺寸
最小值
最大值
最大值
YD/T3249—2017
M16x1螺纹
对称度土0.002
YD/T3249—2017
标准连接器
PDLC连接器插头接口尺寸（续）表5
最小值
最大值
1英寸标准螺纹
1英寸标准螺纹
标准连接器是一套紧密制造或精选的连接器，它包含标准插头和标准适配器，用作测量连接器光学性能的参照标准，因此它的尺寸公差要求更高。5.4.2
标准插头
PDLC标准插头应符合YD/T1272.1—2003中的要求ODC标准插头其接口装置与一般插头接口相同，主要是插头的插针体精度更高，它的要求如下：插针体外径：（1.2490±0.0003）mm：光纤纤芯与插针体同轴误差：<0.3um；光纤与插针体的角对中误差：<0.2°；插针体凸球面顶点偏移度：<30μm。5.4.3
标准插座
PDLC标准适配器应符合YD/T1272.1—2003中的要求ODC标准插座其接口装置与一般插座接口相同，主要是插头的插针体精度更高，它的要求如下：插针体外径：（1.2490土0.0003）mm；光纤纤芯与插针体同轴误差：<0.3um：光纤与插针体的角对中误差：<0.2°；插针体凸球面顶点偏移度：<30um。标准适配器
PDLC标准适配器应符合YD/T1272.1—2003中的要求，o
