【YD通讯标准】 通信光缆安装性能试验方法 第3部分:微管管路验证

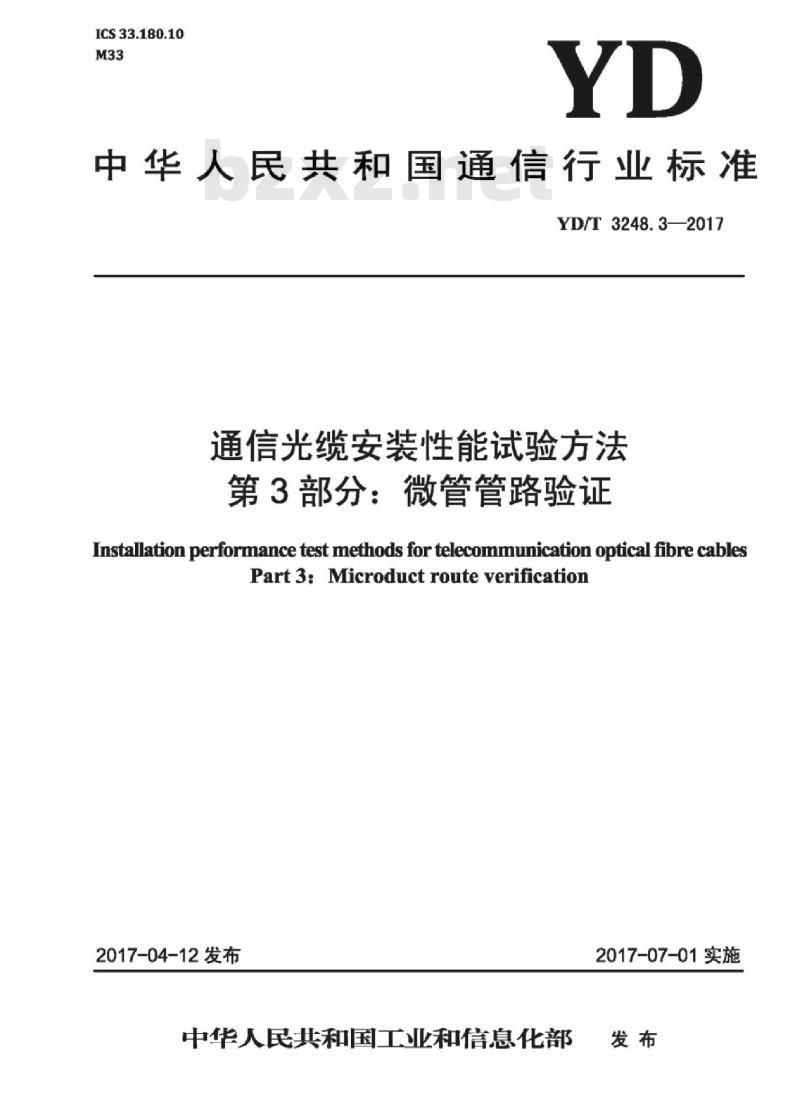

ICS33.180.10
中华人民共和国通信行业标准
YD/T3248.3-2017
通信光缆安装性能试验方法
第3部分：微管管路验证
Installation performance test methods for telecommunication optical fibre cablesPart3:Microductrouteverification2017-04-12发布
中华人民共和国工业和信息化部2017-07-01实施

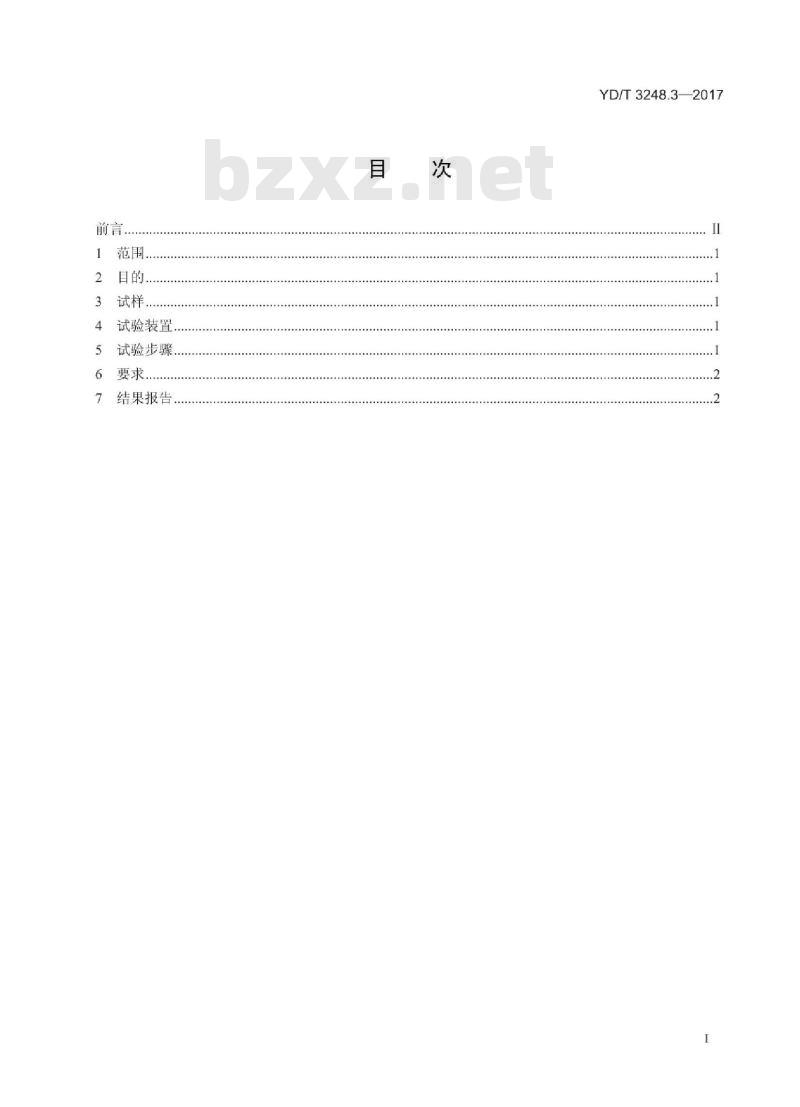

2目的
4试验装置.
5试验步骤
结果报告
.......
YD/T3248.3—2017
YD/T3248.3—2017

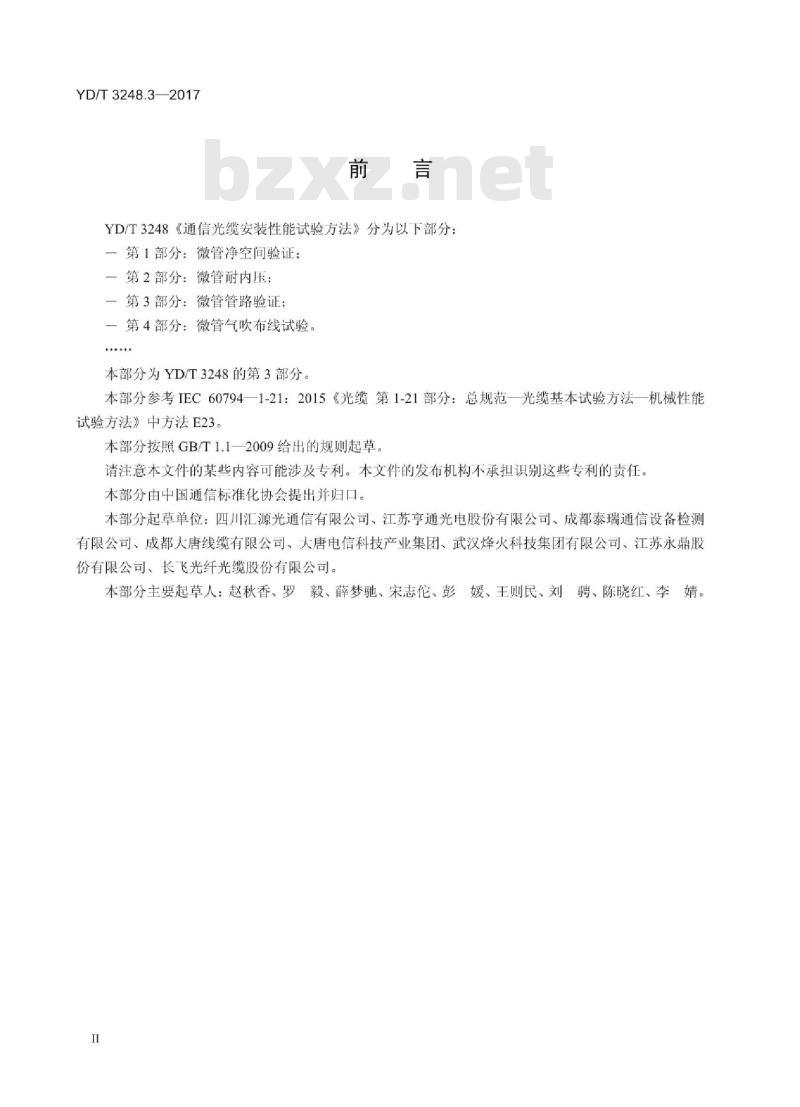

YD/T3248《通信光缆安装性能试验方法》分为以下部分：一第1部分：微管净空间验证：
一第2部分：微管耐内压；
一第3部分：微管管路验证：
一第4部分：微管气吹布线试验。本部分为YD/T3248的第3部分。
本部分参考IEC60794一1-21：2015《光缆第1-21部分：总规范一光缆基本试验方法一机械性能试验方法》中方法E23。
本部分按照GB/T1.1一2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：四川汇源光通信有限公司、江苏亨通光电股份有限公司、成都泰瑞通信设备检测有限公司、成都大唐线缆有限公司、大唐电信科技产业集团、武汉烽火科技集团有限公司、江苏永鼎股份有限公司、长飞光纤光缆股份有限公司。本部分主要起草人：赵秋香、罗毅、薛梦驰、宋志佗、彭媛、王则民、刘骋、陈晓红、李婧。I

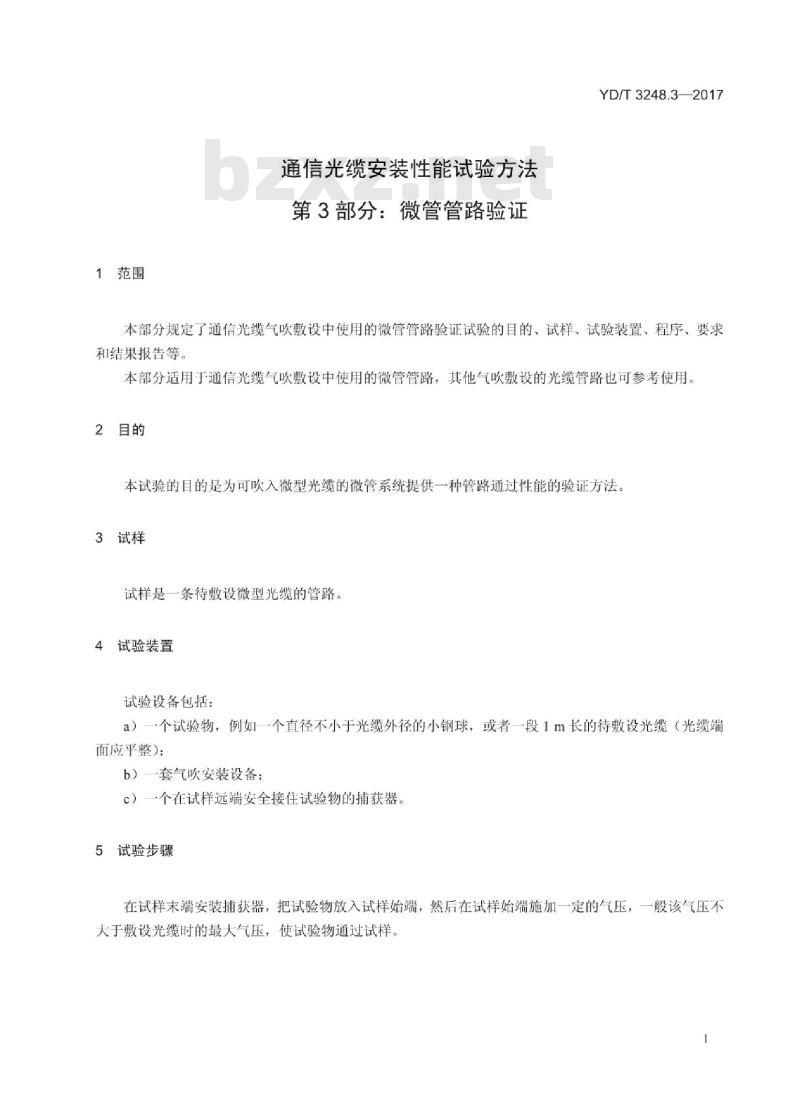

1范围
通信光缆安装性能试验方法
第3部分：微管管路验证
YD/T3248.3—2017
本部分规定了通信光缆气吹敷设中使用的微管管路验证试验的目的、试样、试验装置、程序、要求和结果报告等。
本部分适用于通信光缆气吹敷设中使用的微管管路，其他气吹敷设的光缆管路也可参考使用。2目的
本试验的目的是为可吹入微型光缆的微管系统提供一种管路通过性能的验证方法。3试样
试样是一条待敷设微型光缆的管路。试验装置
试验设备包括：
a）一个试验物，例如一个直径不小于光缆外径的小钢球，或者一段1m长的待敷设光缆（光缆端面应平整）；
b）一套气吹安装设备：
c）一个在试样远端安全接住试验物的捕获器，5试验步骤
在试样末端安装捕获器，把试验物放入试样始端，然后在试样始端施加一定的气压，一般该气压不大于敷设光缆时的最大气压，使试验物通过试样。YD/T3248.3—2017

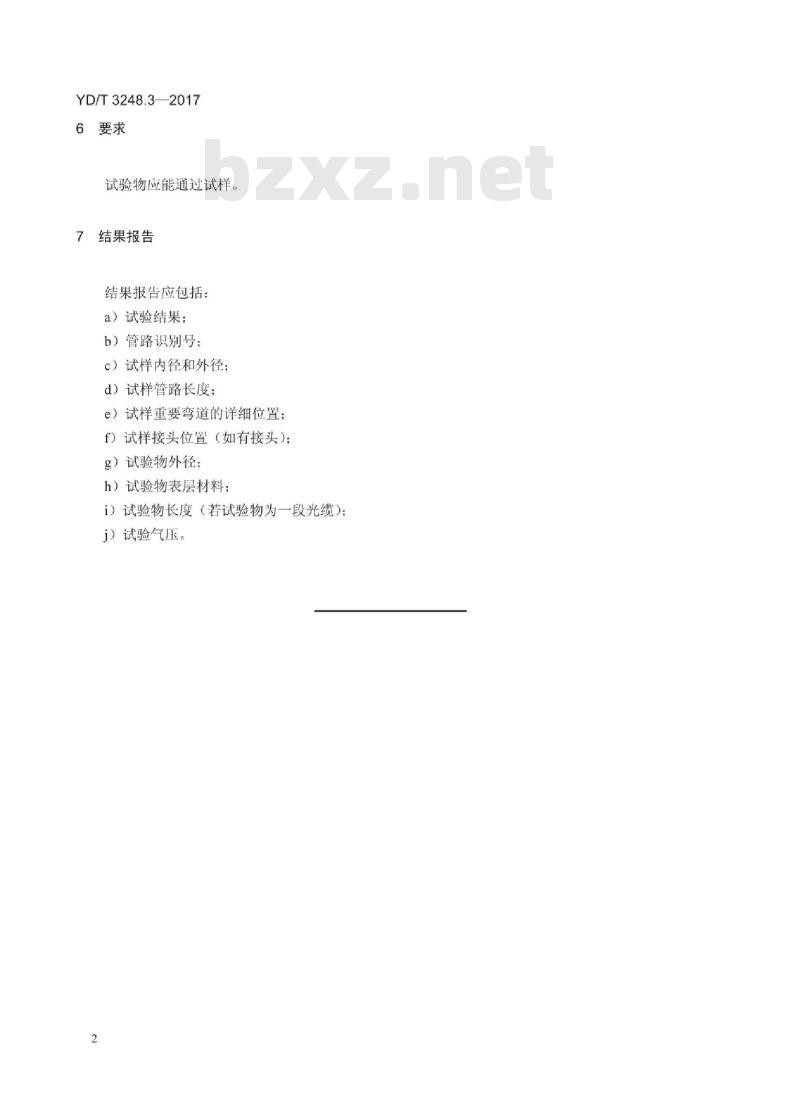

6要求
试验物应能通过试样。Www.bzxZ.net
结果报告
结果报告应包括：
a）试验结果；
b）管路识别号；
c）试样内径和外径；
d）试样管路长度：
e）试样重要弯道的详细位置：
f）试样接头位置（如有接头）：g）试验物外径：
h）试验物表层材料：
i）试验物长度（若试验物为一段光缆）：j）试验气压。
