- YD/T 3248.1-2017 通信光缆安装性能试验方法 第1部分:微管净空间验证
标准号:
YD/T 3248.1-2017
标准名称:
通信光缆安装性能试验方法 第1部分:微管净空间验证
标准类别:
通信行业标准(YD)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf下载大小:
256.55 KB

点击下载
标准简介:
YD/T 3248.1-2017.Installation performance test methods for telecommunication optical fibre cables Part 1: Microduct inner clearance verification.
1范围
YD/T 3248.1规定了通信光缆气吹敷设中使用的微管内净空间验证试验的目的、试样、试验装置、程序、要求、待规定细节和结果报告等。
YD/T 3248.1适用于通信光缆气吹敷设用的微管和有保护层的集束管,其他气吹敷设的光缆管道也可参考使用。
2目的
本试验的目的是确认在经过制造、运输、贮存或性能试验后,微管或有保护层的集束管的管道内孔能否确保光缆无障碍通过所需的空间。
3试样
试样是从待验证的微管或集束管.上截取的短段,除非另有需要,试样长度一般取2m。
如果测试更长的微管或集束管,可参考YD/T 3248.3-2017
4试验装置
试验装置如图1所示,包括:
一个试验物,它是一个小钢球,也可以是一小段(例如100 mm长)待安装的实际光缆或光纤单元;试验物的外径应不小于微管标称内径的85%;
一块可夹持试样以保证试样平直的平板。
5验证步骤
将试样固定夹持在平板上,保持试样平直,把试验物放进试样,使之通过试样到达试样另一端。通常采用的方法是从水平方位向垂直方位倾斜试样,使试验物滑出。
如果试样足够平直,夹持试样的平板并不是必需的。
6要求
试验中的所有试样均能被试验物穿过。
7待规定细节
详细规范应规定:
a)不同于本部分规定的试样长度:
b)试样数量。
8结果报告
结果报告应记录:
a)试验结果;
b)试样处理条件;
c)试样识别号;
d)试样内径和外径;
e)试样长度;

部分标准内容:

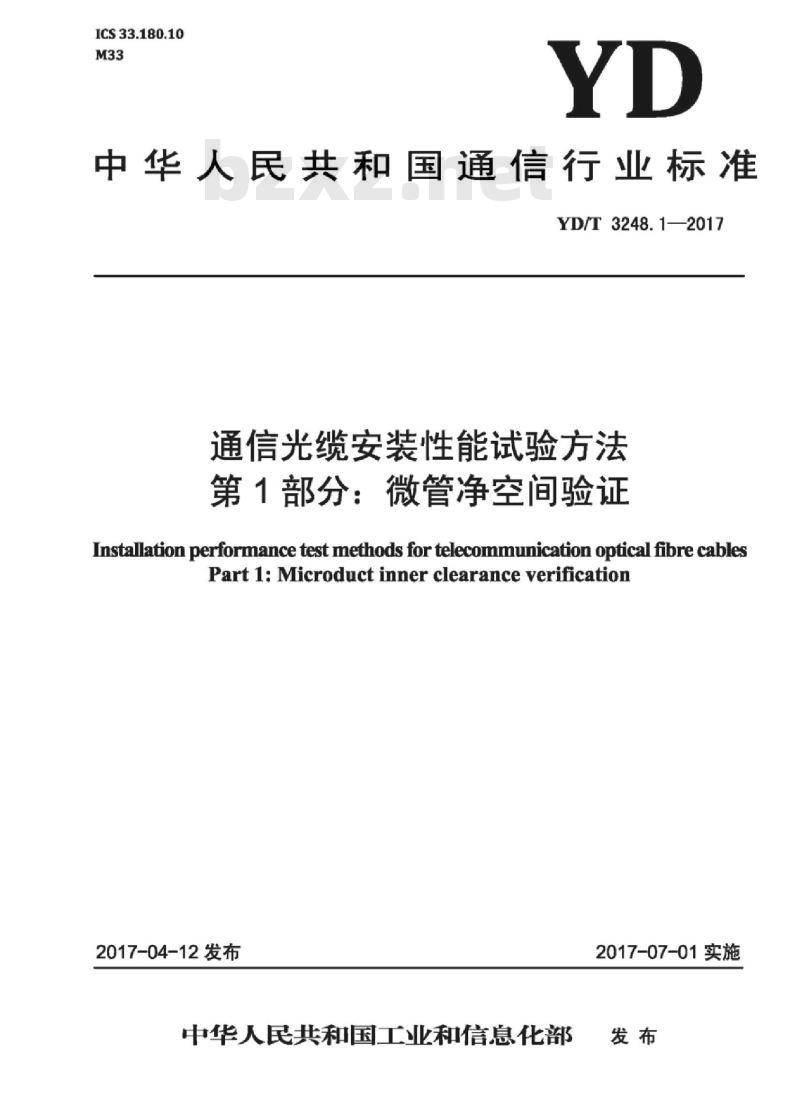

中华人民共和国通信行业标准
YD/T3248.1—2017
通信光缆安装性能试验方法
第1部分:微管净空间验证
Installation performance test methods for telecommunication optical fibre cablesPart 1: Microduct inner clearance verification2017-04-12发布
中华人民共和国工业和信息化部2017-07-01实施
试验装置.
验证步骤,
待规定细节.
结果报告
YD/T3248.1—2017
......2
YD/T3248.1—2017
YD/T3248《通信光缆安装性能试验方法》分为以下部分:一第1部分:微管净空间验证:
一第2部分:微管耐内压;
一第3部分:微管管路验证;wwW.bzxz.Net
一第4部分:微管气吹布线试验。本部分为YD/T3248的第1部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分参考IEC60794-5-10:2014《光缆第5-10部分:通过气吹安装的室外微管光缆,微管和保护微管系列规范》和IEC60794-5-20:2014《光缆第5-20部分:通过气吹安装的室外光纤单元,微管和保护微管系列规范》中关于微管部分的相关内容。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位:四川汇源光通信有限公司、江苏亨通光电股份有限公司、成都泰瑞通信设备检测有限公司、成都大唐线缆有限公司、大唐电信科技产业集团、武汉烽火科技集团有限公司、江苏永鼎股份有限公司、长飞光纤光缆股份有限公司。本部分主要起草人:赵秋香、罗毅、薛梦驰、宋志佗、彭媛、王则民、刘骋、陈晓红、李婧。I

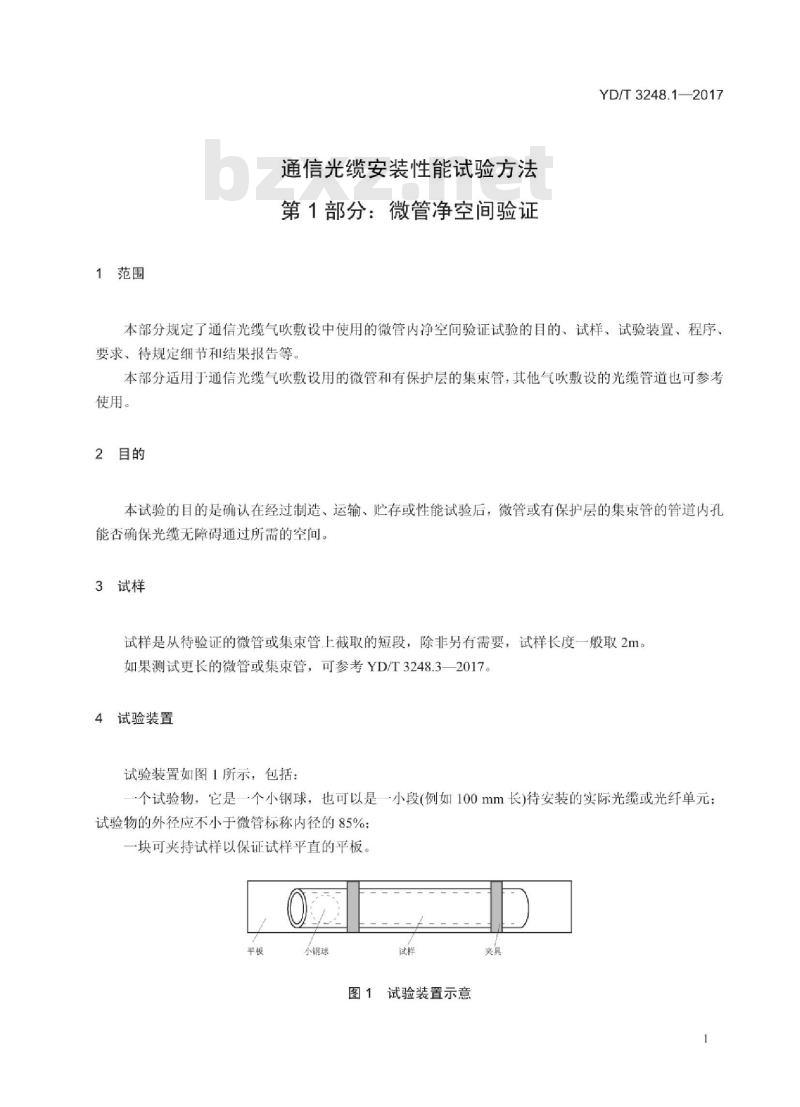

1范围
通信光缆安装性能试验方法
第1部分:微管净空间验证
YD/T3248.1—2017
本部分规定了通信光缆气吹敷设中使用的微管内净空间验证试验的目的,试样,试验装置、程序要求、待规定细节和结果报告等本部分适用于通信光缆气吹敷设用的微管和有保护层的集束管,其他气吹敷设的光缆管道也可参考使用。
2目的
本试验的目的是确认在经过制造、运输、贮存或性能试验后,微管或有保护层的集束管的管道内孔能否确保光缆无障碍通过所需的空间。3试样
试样是从待验证的微管或集束管上截取的短段,除非另有需要,试样长度一般取2m。如果测试更长的微管或集束管,可参考YD/T3248.3—2017。4试验装置
试验装置如图1所示,包括:
个试验物,它是一个小钢球,也可以是一小段(例如100mm长)待安装的实际光缆或光纤单元;试验物的外径应不小于微管标称内径的85%:块可夹持试样以保证试样平直的平板。平板
小钢球
图1试验装置示意
YD/T3248.1—2017

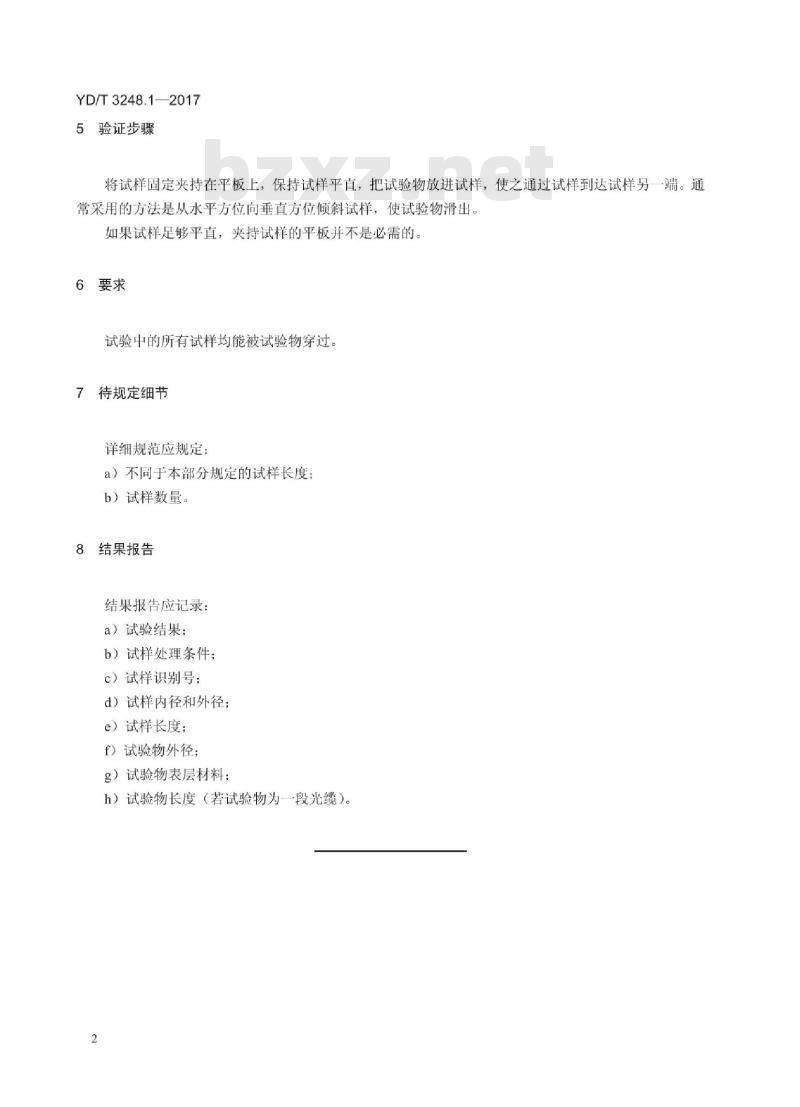

验证步骤
将试样固定夹持在平板上,保持试样平直,把试验物放进试样,使之通过试样到达试样另一端。通常采用的方法是从水平方位向垂直方位倾斜试样,使试验物滑出。如果试样足够平直,夹持试样的平板并不是必需的。5要求
试验中的所有试样均能被试验物穿过。待规定细节
详细规范应规定:
a)不同于本部分规定的试样长度:b)试样数量。
结果报告
结果报告应记录:
a)试验结果:
b)试样处理条件;
c)试样识别号:
d)试样内径和外径:
e)试样长度:
f)试验物外径;
g)试验物表层材料;
h)试验物长度(若试验物为一段光缆)2
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
