ICS33.069.99
中华人民共和国通信行业标准
YD/T3251.1—2017
移动通信分布系统无源器件
第1部分：一般要求和试验方法
Passive device for signal distributing system of mobile communcationsPart 1: General requirements and test methods2017-04-12发布
中华人民共和国工业和信息化部2017-07-01实施

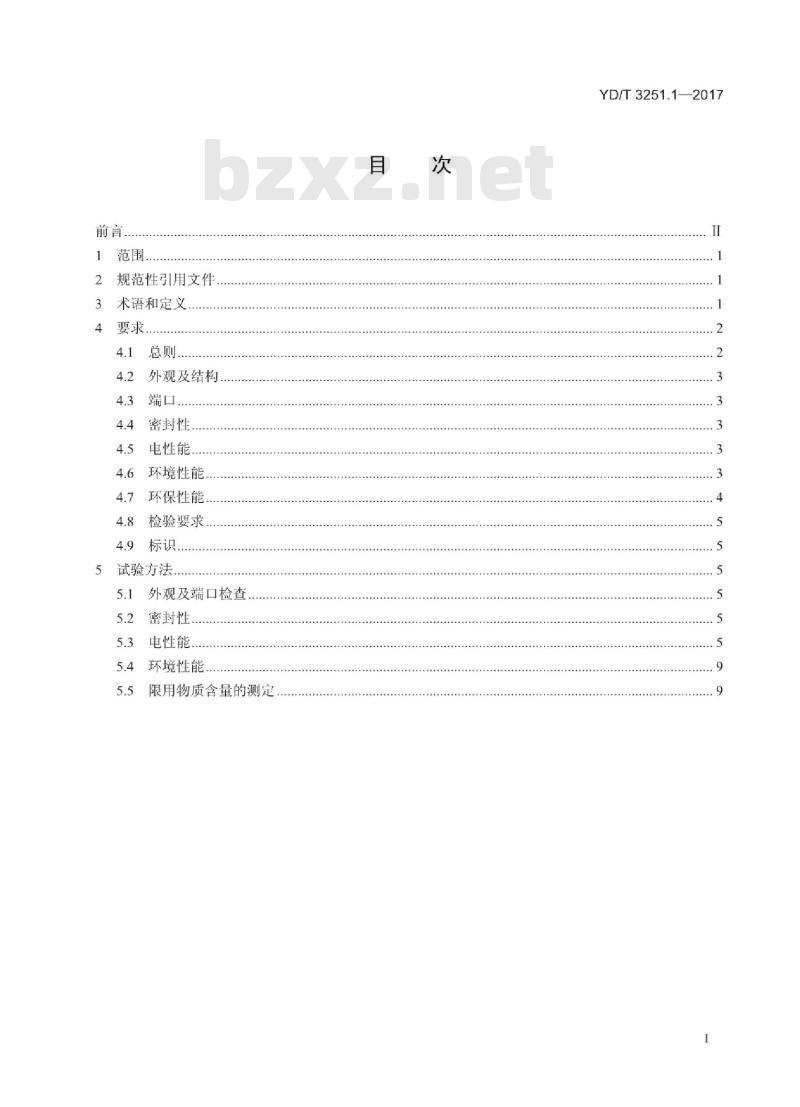

1范围
2规范性引用文件
术语和定义
外观及结构
端口，
密封性.
电性能
环境性能.
环保性能.
4.8检验要求
试验方法.
外观及端口检查
密封性.
电性能，
环境性能
限用物质含量的测定
YD/T3251.1—2017
YD/T3251.1—2017

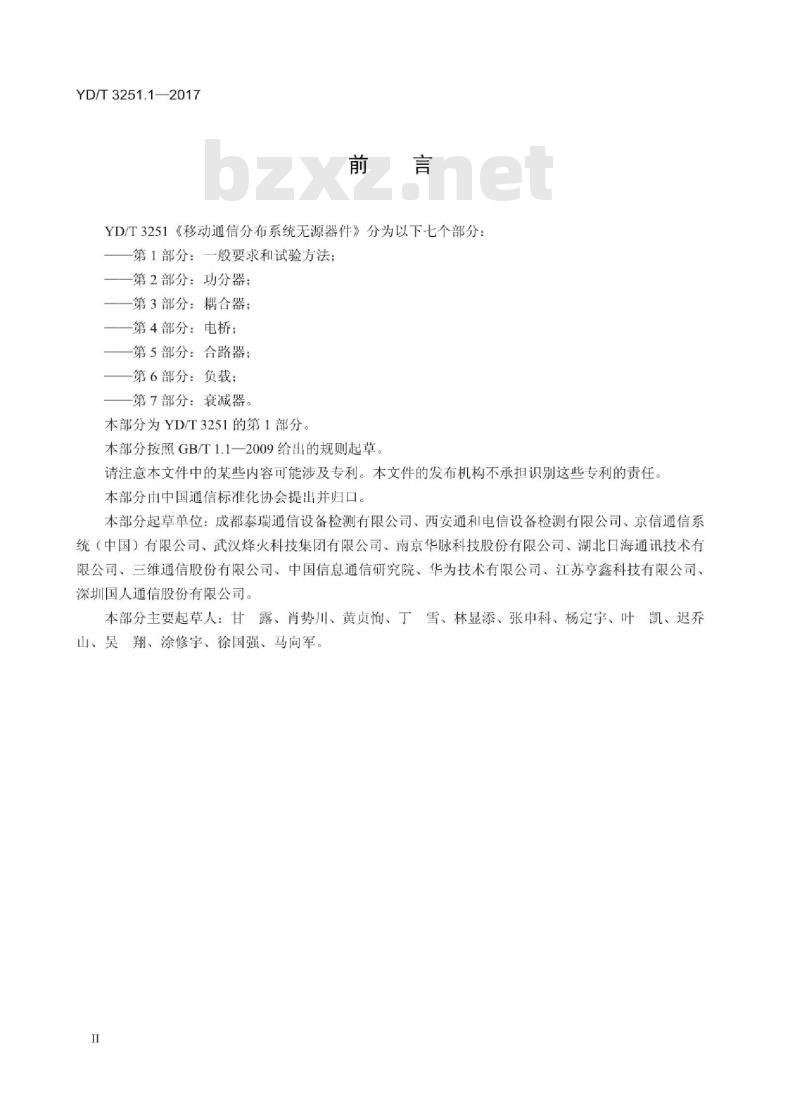

YD/T3251《移动通信分布系统无源器件》分为以下七个部分：第1部分：一般要求和试验方法；一第2部分：功分器：
第3部分：耦合器：
一一第4部分：电桥：
一第5部分：合路器：
一第6部分：负载：
一第7部分：衰减器。
本部分为YD/T3251的第1部分。
本部分按照GB/T1.1一2009给出的规则起草。请注意本文件中的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本部分由中国通信标准化协会提出并归口。本部分起草单位：成都泰瑞通信设备检测有限公司、西安通和电信设备检测有限公司、京信通信系统（中国）有限公司、武汉烽火科技集团有限公司、南京华脉科技股份有限公司、湖北日海通讯技术有限公司、三维通信股份有限公司、中国信息通信研究院、华为技术有限公司、江苏亨鑫科技有限公司、深圳国人通信股份有限公司。
本部分主要起草人：甘露、肖势川、黄贞恂、丁雪、林显添、张申科、杨定宇、叶凯、迟乔山、吴翔、涂修宇、徐国强、马向军。I

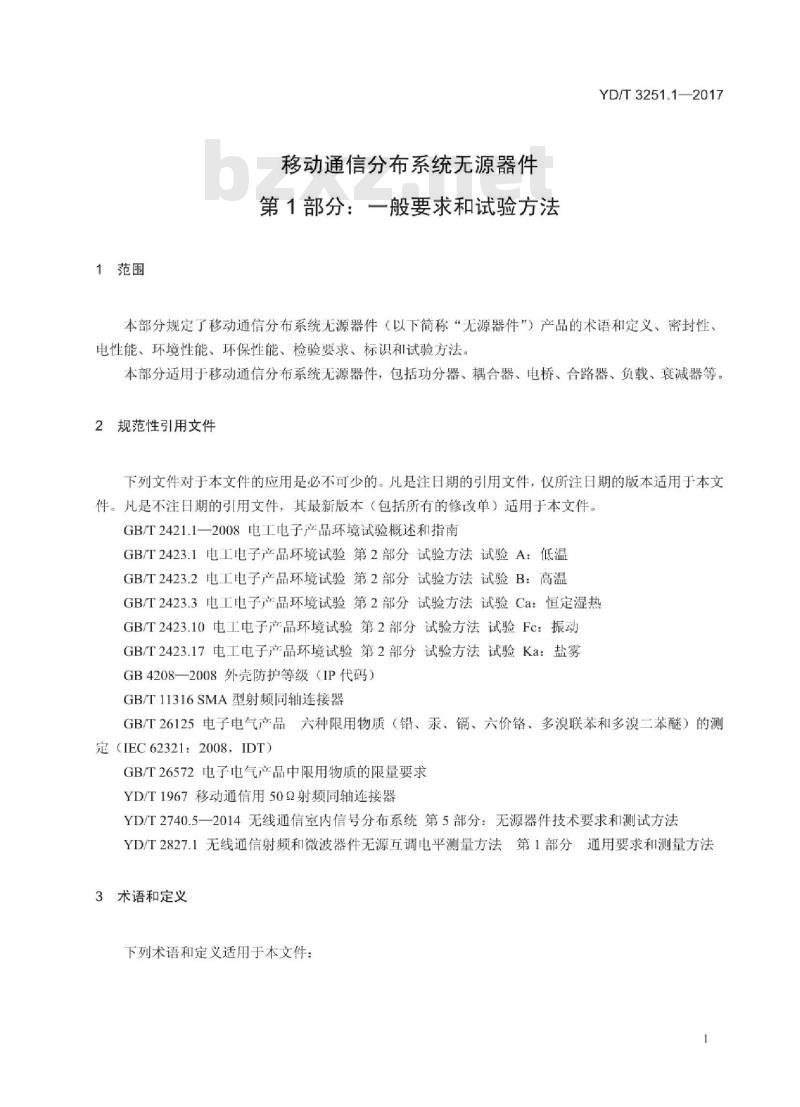

1范围
移动通信分布系统无源器件
第1部分：一般要求和试验方法
YD/T3251.1—2017
本部分规定了移动通信分布系统无源器件（以下简称“无源器件”）产品的术语和定义、密封性、电性能、环境性能、环保性能、检验要求、标识和试验方法。本部分适用于移动通信分布系统无源器件，包括功分器、耦合器、电桥、合路器、负载、衰减器等。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2421.1—2008电工电子产品环境试验概述和指南GB/T2423.1电工电子产品环境试验第2部分试验方法试验A：低温GB/T2423.2电工电子产品环境试验第2部分试验方法试验B：高温GB/T2423.3电工电子产品环境试验第2部分试验方法试验Ca：恒定湿热GB/T2423.10电工电子产品环境试验第2部分试验方法试验Fc：振动GB/T2423.17电工电子产品环境试验第2部分试验方法试验Ka：盐雾GB4208一2008外壳防护等级（IP代码）GB/T11316SMA型射频同轴连接器GBT26125电子电气产品六种限用物质（铅、汞、镐、六价铬、多漠联本和多漠二苯醚）的测定（IEC62321：2008，IDT)
GB/T26572电子电气产品中限用物质的限量要求YD/T1967移动通信用50Q射频同轴连接器YD/T2740.5一2014无线通信室内信号分布系统第5部分：无源器件技术要求和测试方法YD/T2827.1无线通信射频和微波器件无源互调电平测量方法第1部分通用要求和测量方法3术语和定义
下列术语和定义适用手本文件：YD/T3251.1-2017
插入损耗InsertionLoss
给定频率下器件输入端口与输出端口间的传输损耗，用dB表示。3.2
电压驻波比VSWR
给定频率下器件驻波电压峰值与谷值之比。3.3
带内波动InbandRipple
器件工作频段内输出信号最大功率电平幅值与最小功率电平幅值之差，用dB表示。3.4
隔离度Isolation
某端口的射频信号泄漏到其他端口的功率电平与该端口射频信号输入功率电平之差，用dB表示。3.5
耦合度CouplingDegree
耦合器耦合支路信号功率电平与通路信号功率电平的差值，用dB表示。3.6
幅度平衡度AmplitudeBalance
功分器不同输出端口之间插入损耗的最大差值，用dB表示。3.7
带外抑制Out-of-bandRejection某端口对其工作频带之外信号的抑制程度，用dB表示。3.8
功率容限PowerCapacity
无源器件因大功率输入导致的性能劣化量值不超出最低允许范围时所能耐受的最大功率负荷。4要求
4.1总则
无源器件产品应符合本部分及其相应产品标准的所有要求。当本标准的要求与相应的产品标准不致时，应以相应的产品标准为准。2
4.2外观及结构
YD/T3251.1—2017
无源器件产品外观应洁净，表面不应有明显的凹痕、划伤、裂纹、毛刺、变形等现象；表面涂层不应起泡、龟裂和脱落；金属件不应有锈蚀和机械损伤；灌注物不应外溢：机械结构和零部件应紧固无松动：接合部位应紧密、平整：整体结构应牢固可靠，便于运输、安装和使用4.3端口
无源器件端口应采用标称特性阻抗为50Q的射频同轴连接器，连接器应无机械损伤和变形，通常为N型阴头或DIN型阴头，其界面尺寸应符合YD/T1967的要求，并能通过YD/T1967规定的标准规试验；电气性能、机械性能、环境性能等应满足YD/T1967的要求。根据用户要求也可选择SMA型的连接器，SMA型连接器应符合GB/T11316的要求。4.4密封性
4.4.1防护等级
根据产品的贮存、运输和使用场合，产品应具有相应的防尘、防水的防护性能。用于室内的无源器件应满足GB4208—2008中IP6X防护等级的要求，用于室外的无源器件应满足GB4208—2008中IP65防护等级的要求。
4.4.2端口密封
无源器件射频连接器端口应采用推压式盖帽密封，以防贮存和运输期间发生损伤和潮气、异物进入。4.5电性能
4.5.1无源器件的电信能
无源器件的传输、反射、互调电平等电性能指标应符合相应产品标准的要求。4.5.2无源器件耐受功率的能力
通常用功率容限试验来考核。无源器件经受5.3.5规定的功率容限试验应满足相应产品标准的要求。4.6环境性能
4.6.1无源器件在经受相应的环境试验后的情况其外观应无变形、损伤、腐蚀，性能应符合相应产品标准的要求，4.6.2无源器件的环境试验
至少应包括低温试验、高温试验、恒定湿热试验、振动试验和盐雾试验。试验条件应符合表1的规定。
YD/T3251.1—2017
试验项目
低温试验
高温试验
恒定湿热试验
正弦振动试验
盐雾试验
其他环境试验要求
表1环境试验条件
试验条件
试验温度
持续时间
恢复时间
试验温度
持续时间
恢复时间
试验温度
试验相对湿度
持续时间
恢复时间
频率、振幅、加速度
振动方向
盐溶液浓度
试验温度
持续时间
室内型：-25℃；室外型：-40℃8h
室内型：55℃；室外型：65℃
+40℃
(93±3）%RH
在10Hz到交越频率（57～62）Hz范围进行扫描，振幅为0.75mm；在交越频率到150Hz范围进行扫描，加速度幅值为100mm/s
三个互相垂直的轴向
(35±2）℃
室内型：48h；室外型：96h
根据产品的实际使用环境，可增加其他的环境试验要求。4.7环保性能
组成无源器件的材料应根据GB/T26572的规定进行分类。当用户有要求时，无源器件用均质材料（EEP-A类）中禁用的有毒有害物质的限量应符合表2的规定。表2
2无源器件禁用物质的含量限值
重金属
有机溴化物
六价铬
多溴联苯（PBB）
多溴二苯醚（PBDE）
注：限量要求值是质量百分数，即材料中所允许含物质的最大质量占材料总质量的百分比4
限量要求（%）
4.8检验要求
4.8.1检验分类
YD/T3251.1—2017
检验分为出厂检验和型式检验两类，每类检验所对应的检验项目和抽样比例应符合相应产品标准的规定。
4.8.2检验环境条件
除非另有规定，所有检验应在GB/T2421.1一2008规定的测量和试验用标准大气条件下进行，标准大气条件为：温度15℃～35℃，相对湿度25%~75%，大气压力86kPa～106kPa。4.9标识
出厂产品应有标识，标识内容至少应包括产品型号、生产厂家、生产日期、生产批号等。其中产品型号的表示方法宜符合相应产品标准中型号的命名方法。5试验方法
外观及端口检查
采用目视法和触摸法。
5.2密封性
5.2.1防尘试验
用于试验的器件应是清洁的新制品，端口应盖好盖帽并缠绕密封胶带后放入试验箱内。多个样品放入同一试验箱时，样品间应有足够的间隙。试验按照GB4208一200813.4的方法进行，不加负压，持续时间8h，试验后器件内应无灰尘沉积。5.2.2防水试验
用于试验的器件应是清洁的新制品，端口应盖好盖帽并缠绕密封胶带后进行试验。试验按照GB4208-200814.2.6的方法进行，试验后器件内应无水进入。5.3电性能
5.3.1电缆组件要求
测量用电缆组件在测量所需的频率范围内应具有良好的电气性能和机械物理性能，宜选用柔性电缆。测量系统连接应稳定可靠。5.3.2传输参数
5.3.2.1接入被测器件前先对网络分析仪进行直通校准，校准频段为无源器件的工作频段，然后按图1所示连接测试系统，器件的非测量端口应终接标称特性阻抗为50Q的负载。5
YD/T3251.1—2017
网络分析仪
待测器件
图1传输参数测量框
5.3.2.2在工作频段内扫频测量S21或S12幅频曲线，扫频点数应不少于801点。5.3.2.3从S21或S12的幅频曲线上读取：插入损耗：S21或S12绝对值的最大值，并记录所对应的频率。带内波动：工作频段内S21或S12最大值与最小值之差的绝对值。幅度平衡度：计算各输出端口与输入端口间的插入损耗的差值，取其绝对值的最大值。耦合度容差：输入端口与耦合端口之间插入损耗的最大值和最小值，分别计算其与标称值的差值。隔离度：
·耦合器隔离度：输出端口与耦合端口之间测得的S21或S12曲线上绝对值的最小值。·电桥隔离度：两输入端口、两输出端口之间测得的S21或S12曲线上绝对值的最小值。·合路器隔离度：两输入端口之间测得的S21或S12曲线上绝对值的最小值，其频率范围为测试信号输入端口的工作频段。带外抑制：被测输入端口与输出端口之间测得的S21或S12曲线上绝对值的最小值，其输入信号频率范围为非测试输入端口的工作频段。注：测量腔体功分器插损和带内波动时，可在仪表接收端介入高品质回波损耗衰减器，以改善测量系统的回波损耗。校准时应包含介入的衰减器。
5.3.3电压驻波比
5.3.3.1接入被测器件前先对网络分析仪进行开路、短路、负载校准，校准频段为无源器件的工作频段，然后按图2所示连接测量系统，器件的非测量端口应终接标称特性阻抗为50Q的负载。网络分析仪
图2驻波比测量框
待测器件
YD/T3251.1—2017
5.3.3.2在工作频段内扫频测量S11或S22曲线，扫频点数应不少于801点，在该测试频段内读取S11或S22的最大值作为该端口的电压驻波比。5.3.4无源互调电平
无源互调电平（反射互调和传输互调）的测量方法、测量装置、样品准备应符合YD/T2827.1的规定。测量时两个频率分别为f1和f2的输入信号功率均为43dBm，采用频率步进扫描方式，在一个或几个移动通信用标称频段内测量器件的无源互调电平，扫描步长通常不大于1MHz。测量结果的表述至少应包括输入信号电平值，互调产物电平值和互调频率。当器件的标称功率小于上述试验用输入功率时，以器件标称功率作为总的输入功率，各载波的输入功率按标称功率均分。
5.3.5功率容限
5.3.5.1连续波平均功率容限试验：5.3.5.1.1试验步骤：
a）校准频谱仪：按图3所示连接后开启信号源，调节信号源输出使频谱仪1功率显示为0dBm。信号源
大功率衰减器
图3校准频谱仪1/功率计框
频谱仪1/功率计
b）设置试验功率值：按图4所示连接后开启信号源，慢慢调整信号源输出，使频谱仪1/功率计达到试验所需的功率值，记下此时信号源输出信号的大小为M。c）验证系统有效性：保持5min，频谱仪2上应观察到无飞弧现象（即接收频带内噪声≤-110dBm/100kHz），频谱仪1/功率计上信号的幅度变化不得大于土1dB，则认为系统有效。验证结束后，将信号源调整回初始值并关闭信号源。大功
信号源
隔离器离器
频谱仪1/功率计
放大器
频谱仪2
大功率低
互调衰减器
图4设置试验功率值框
测试仪
）功率容限试验：按图5所示连接测试系统（负载功率容限试验按图6所示），非被测端口均接大功率低互调负载。开启信号源，慢慢增大信号源输出至M值并保持规定的时间。7
YD/T3251.1—2017
信号源
隔离器
频谱仪2
频谱仪1
信号源
放大器
隔离器
频谱仪2
大功率负载
测试仪
大功率低
互调衰减器
图5功率容限试验框bzxz.net
放大器
图6负载功率容限试验框
待测器件
测试仪
大功率负载
被测负载
5.3.5.1.2判定要求：在施加大功率的整个过程中，应无飞弧现象（频谱仪2显示的随机突发脉冲噪声电平值≥-107dBm/100kHz则为飞弧，若飞弧的数量大于5个，则判定存在飞弧。），且整体宽带噪声抬升应不超过-107dBm/100kHz：驻波比应不大于1.50：频谱仪1上的功率降低应不大于2dB5.3.5.1.3试验信号：
a）施加的连续波（正弦）信号频率：选择器件工作频段中除边频外的任意频率。b）施加到器件输入端口的功率大小以及试验持续时间应符合相应产品标准的规定。5.3.5.2单频点脉冲峰值功率容限试验：5.3.5.2.1试验步骤：按5.3.5.1.1，但信号源输出信号为单频点脉冲信号，采用功率计/频谱仪1观察输出信号功率的变化，频谱仪2设置为频域模式观察是否有飞弧现象或整体噪声抬高，驻波测试仪监测驻波。
5.3.5.2.2判定要求：按5.3.5.1.2的规定。5.3.5.2.3试验信号：
a）施加的单频点脉冲信号：脉冲周期为800us，脉冲宽度为8us；载波信号频率选择器件工作频段中除边频外的任意频率。
b）施加到器件输入端口的功率大小以及试验持续时间应符合相应产品标准的规定。8
5.3.5.3调制信号功率容限试验：YD/T3251.1—2017
5.3.5.3.1试验步骤：先按5.3.5.1.1校准频谱仪、设置试验功率值、验证系统有效性，然后按YD/T2740.5—201511.11中的相关测试步骤进行。5.3.5.3.2判定要求：按5.3.5.1.2的规定。5.3.5.3.4试验信号：
a）根据用户要求选择相应调制信号作为测试信号：所选择的载波信号频率应使调制后的信号落在器件工作频段中。
b）施加到器件输入端口的功率大小以及试验持续时间应符合相应产品标准的规定5.3.5.4试验环境：
功率容限试验通常在常温下进行，必要时还应在用户要求的极限温度下或低气压下进行。5.4环境性能
无源器件环境性能试验方法按表3的规定表3环境试验
项目名称
低温试验
高温试验
恒定湿热试验
振动（正弦）试验
盐雾试验
5.5限用物质含量的测定
试验方法
GB/T2423.1
GB/T2423.2
GB/T2423.3
GB/T2423.10
GB/T2423.17
无源器件中铅（Pb）、汞（Hg）、镉（Cd）、六价铬（Cr（VI)）以及多溴联苯（PBB）和多溴二苯醚（PBDE）两类溴化阻燃剂含量的测定按GB/T26125规定的方法。9
