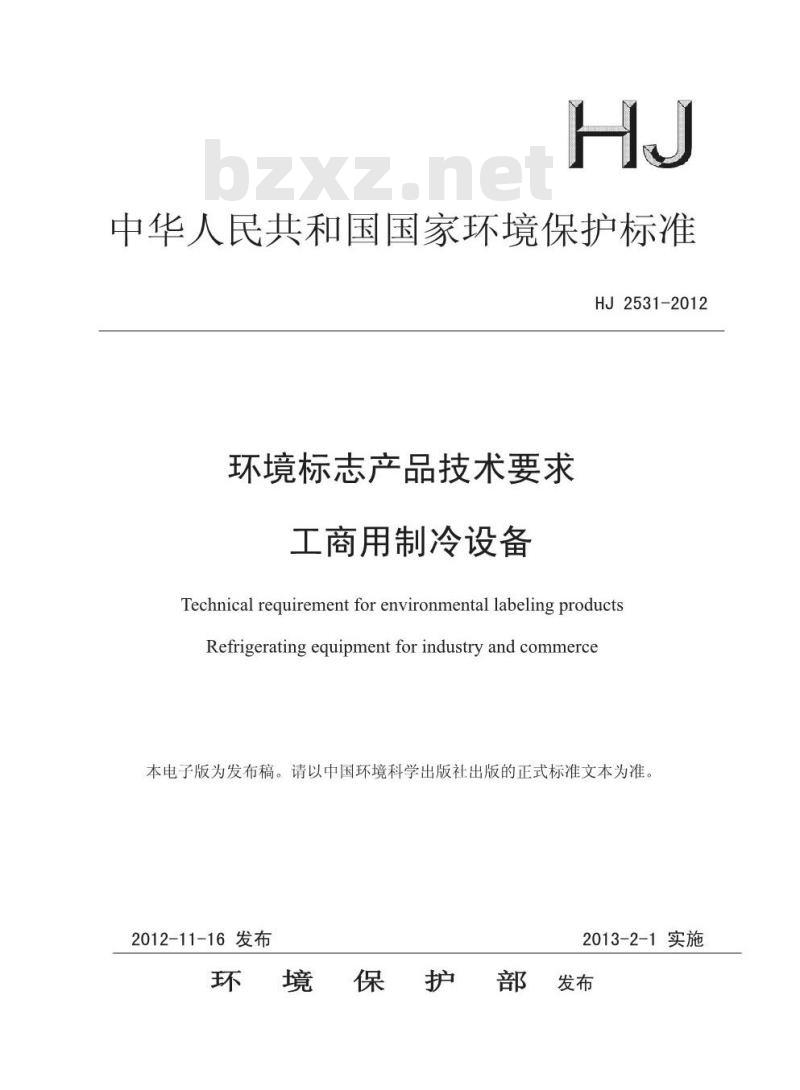

【HJ环境保护标准】 环境标志产品技术要求工商用制冷设备

中华人民共和国国家环境保护标准HJ2531-2012
环境标志产品技术要求
工商用制冷设备
Technicalreguirementforenvironmental labelingproductsRefrigerating equipmentforindustry and commerce本电子版为发布稿。请以中国环境科学出版社出版的正式标准文本为准。2012-11-16发布
环境保护部
2013-2-1实施

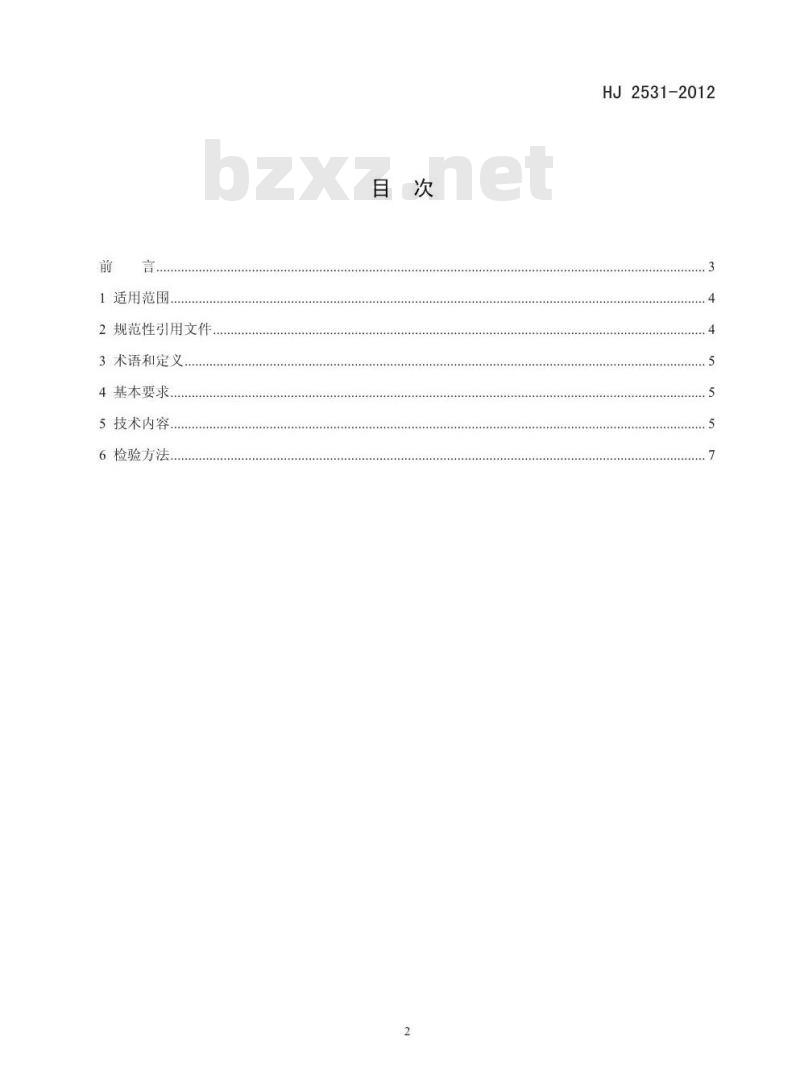

1适用范围
2规范性引用文件
3术语和定义
4基本要求
5技术内容..
6检验方法
HJ2531-2012
HJ2531-2012

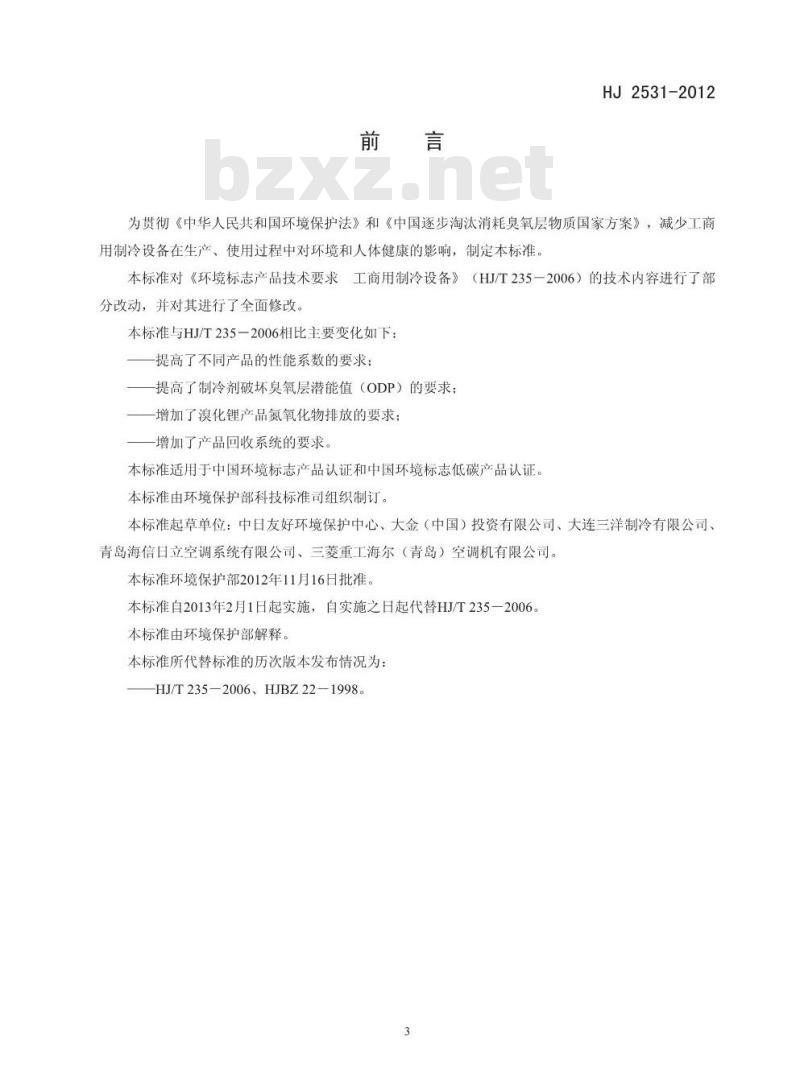

为贯彻《中华人民共和国环境保护法》和《中国逐步淘汰消耗臭氧层物质国家方案》，减少工商用制冷设备在生产、使用过程中对环境和人体健康的影响，制定本标准。本标准对《环境标志产品技术要求工商用制冷设备》（HJ/T235一2006）的技术内容进行了部分改动，并对其进行了全面修改。本标准与HJ/T235一2006相比主要变化如下：提高了不同产品的性能系数的要求；一提高了制冷剂破坏臭氧层潜能值（ODP）的要求：一一增加了溴化锂产品氮氧化物排放的要求；一增加了产品回收系统的要求。本标准适用于中国环境标志产品认证和中国环境标志低碳产品认证。本标准由环境保护部科技标准司组织制订。本标准起草单位：中日友好环境保护中心、大金（中国）投资有限公司、大连三洋制冷有限公司、青岛海信日立空调系统有限公司、三菱重工海尔（青岛）空调机有限公司。本标准环境保护部2012年11月16日批准。本标准自2013年2月1日起实施，自实施之日起代替HJ/T235一2006本标准由环境保护部解释。
本标准所代替标准的历次版本发布情况为：HJ/T235—2006、HJBZ22—1998

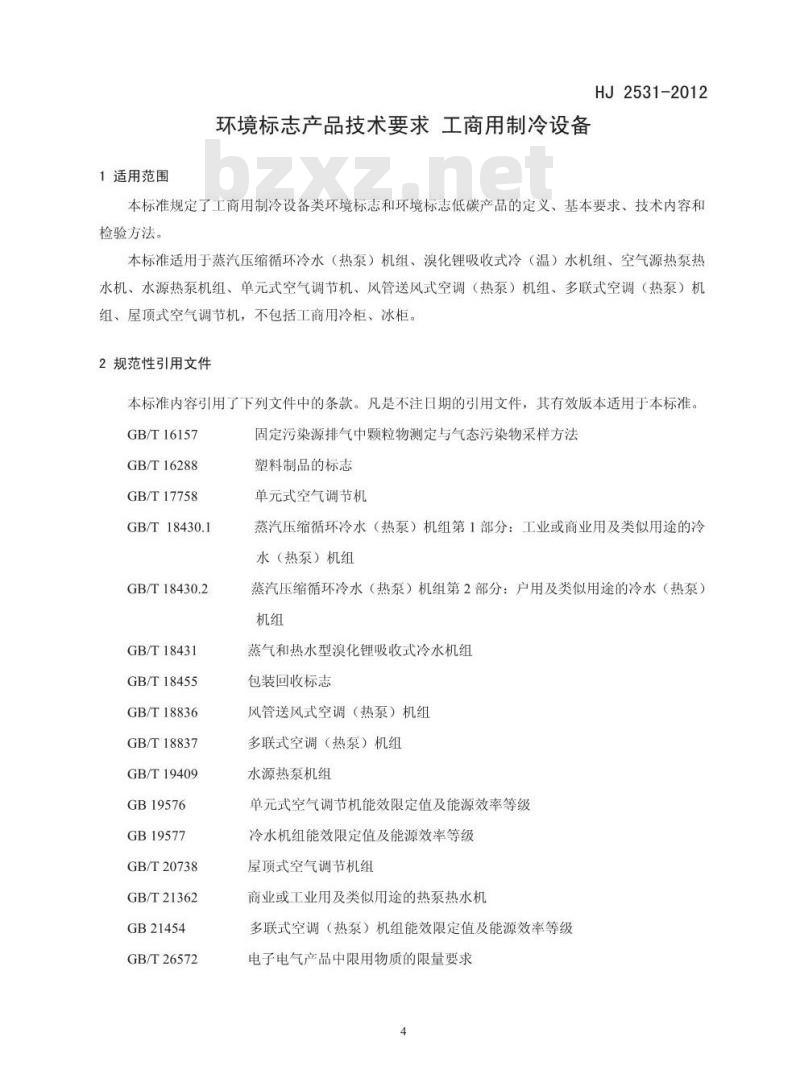

1适用范围
环境标志产品技术要求工商用制冷设备HJ2531-2012
本标准规定了工商用制冷设备类环境标志和环境标志低碳产品的定义、基本要求、技术内容和检验方法。
本标准适用于蒸汽压缩循环冷水（热泵）机组、溴化锂吸收式冷（温）水机组、空气源热泵热水机、水源热泵机组、单元式空气调节机、风管送风式空调（热泵）机组、多联式空调（热泵）机组、屋顶式空气调节机，不包括工商用冷柜、冰柜。2规范性引用文件
本标准内容引用了下列文件中的条款。凡是不注日期的引用文件，其有效版本适用于本标准。GB/T16157
GB/T16288
GB/T17758
GB/T18430.1
GB/T18430.2
GB/T18431
GB/T18455
GB/T18836
GB/T18837
GB/T19409
GB19576
GB19577
GB/T20738
GB/T21362
GB21454
GB/T26572
固定污染源排气中颗粒物测定与气态污染物采样方法塑料制品的标志
单元式空气调节机
蒸汽压缩循环冷水（热泵）机组第1部分：工业或商业用及类似用途的冷水（热泵）机组免费标准下载网bzxz
蒸汽压缩循环冷水（热泵）机组第2部分：户用及类似用途的冷水（热泵）机组
蒸气和热水型溴化锂吸收式冷水机组包装回收标志
风管送风式空调（热泵）机组
多联式空调（热泵）机组
水源热泵机组
单元式空气调节机能效限定值及能源效率等级冷水机组能效限定值及能源效率等级屋顶式空气调节机组
商业或工业用及类似用途的热泵热水机多联式空调（热泵）机组能效限定值及能源效率等级电子电气产品中限用物质的限量要求4

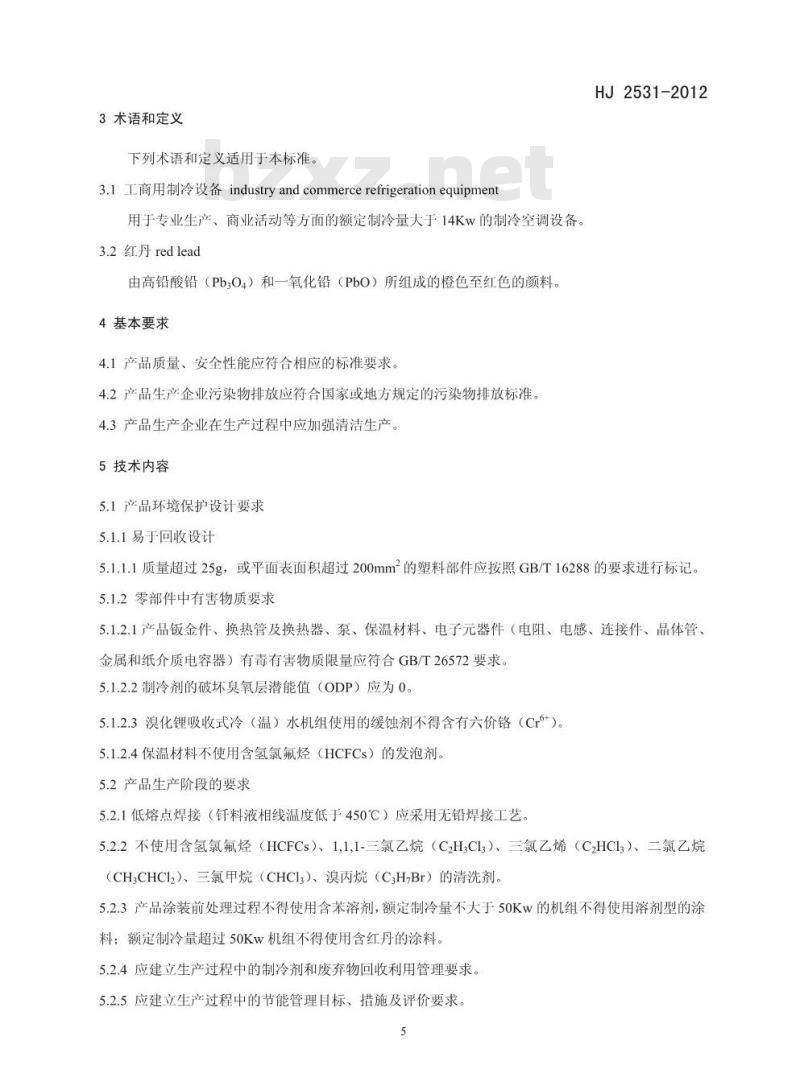

3术语和定义
下列术语和定义适用于本标准。3.1工商用制冷设备industryandcommercerefrigerationequipment用于专业生产、商业活动等方面的额定制冷量大于14KW的制冷空调设备。3.2红丹redlead
由高铅酸铅（PbsO4）和一氧化铅（PbO）所组成的橙色至红色的颜料。4基本要求
4.1产品质量、安全性能应符合相应的标准要求。4.2产品生产企业污染物排放应符合国家或地方规定的污染物排放标准。4.3产品生产企业在生产过程中应加强清洁生产。5技术内容
5.1产品环境保护设计要求
5.1.1易于回收设计
HJ 2531-2012
5.1.1.1质量超过25g，或平面表面积超过200mm2的塑料部件应按照GB/T16288的要求进行标记5.1.2零部件中有害物质要求
5.1.2.1产品钣金件、换热管及换热器、泵、保温材料、电子元器件（电阻、电感、连接件、晶体管、金属和纸介质电容器）有毒有害物质限量应符合GB/T26572要求。5.1.2.2制冷剂的破坏臭氧层潜能值（ODP）应为0。5.1.2.3溴化锂吸收式冷（温）水机组使用的缓蚀剂不得含有六价铬（Cr+）5.1.2.4保温材料不使用含氢氯氟烃（HCFCs）的发泡剂。5.2产品生产阶段的要求
5.2.1低熔点焊接（钎料液相线温度低于450℃）应采用无铅焊接工艺。5.2.2不使用含氢氯氟烃（HCFCs）、1,1,1-三氯乙烷（C2HsCl3）、三氯乙烯（C2HCl3）、二氯乙烷（CH,CHCl,）、三氯甲烷（CHCl）、溴丙烷（C,H,Br）的清洗剂。5.2.3产品涂装前处理过程不得使用含苯溶剂，额定制冷量不大于50KW的机组不得使用溶剂型的涂料：额定制冷量超过50Kw机组不得使用含红丹的涂料。5.2.4应建立生产过程中的制冷剂和废弃物回收利用管理要求。5.2.5应建立生产过程中的节能管理目标、措施及评价要求。5
5.3产品要求
5.3.1能效要求
HJ2531-2012
5.3.1.1蒸汽压缩循环冷水（热泵）机组环境标志产品应符合GB19577中的二级能效的要求：蒸汽压缩循环冷水（热泵）机组环境标志低碳产品应符合GB19577中的一级能效的要求。5.3.1.2单元式空气调节机、风管送风式空调（热泵）机组、屋顶式空气调节机环境标志产品应符合GB19576中二级能效的要求；单元式空气调节机、风管送风式空调（热泵）机组、屋顶式空气调节机环境标志低碳产品应符合GB19576中一级能效的要求。5.3.1.3多联式空调（热泵）机组环境标志产品综合性能系数[IPLV(C)]应不小于4.8W/W：环境标志低碳产品综合性能系数[IPLV(C)]应不小于5.6W/W。5.3.1.4溴化锂吸收式冷（温）水机组性能系数应符合表1的要求。表1溴化锂吸收式冷（温）水机组的性能系数（COP）要求环境标志产品
蒸汽双
直燃双
加热源
饱和蒸汽注0.4MPa
饱和蒸汽0.6MPa
饱和蒸汽0.8MPa
燃气、燃油
注：表中饱和蒸汽压力为表压。单位冷量蒸
汽耗量/
(kg/h.kw)
性能系数
(COP）/
5.3.1.5空气源热泵热水机的性能系数（COP）应符合表2的要求。环境标志低碳产品
单位冷量蒸汽
耗量/
（kg/h.kw)
表2空气源热泵热水机的性能系数（COP）要求热水机型式
-次加热式
普通型
低温型
循环加热
循环加热
无水泵
提供水泵
次加热式
无水泵
提供水泵
性能系数
(COP）/
性能系数（COP）/（W/W）
5.3.1.6环境标志水源热泵机组的性能系数（COP）应符合表3的要求。表3水源热泵机组的性能系数（COP）要求6
冷热风型
冷热水型
水环式
地下水式
地下环路式
水环式
地下水式
地下环路式
额定制冷量
(cc）/Kw
CC≤150
CC>150
CC≤150
CC>150
CC<150
CC>150
HJ2531-2012
性能系数（COP）/(W/W)
5.3.2直燃型溴化锂吸收式冷（温）水机组产品氮氧化物（NOx）排放量不得超过90mg/kg。5.4产品包装要求
5.4.1应按照GB/T18455的要求进行标识。5.4.2不得使用含氢氯氟烃（HCFCs）作为发泡剂。5.5产品回收阶段要求
企业应建立产品回收和再生利用管理要求，能够保证消费者知道产品废弃后采用正确的处理方法和途径。
5.6产品说明的要求
产品说明应包括以下信息：
a)废弃后的回收方式和回收途径等相关信息：b)有害物质含有状况的信息。
6检验方法
6.1技术内容5.3.1.1的检测按照GB/T18430.1和GB/T18430.2中规定的方法进行。6.2技术内容5.3.1.2的检测按照GB/T17758、GB/T18836和GB/T20738中规定的方法进行。6.3技术内容5.3.1.3的检测按照GB/T18837中规定的方法进行。6.4技术内容5.3.1.4的检测按照GB/T18431和GB/T18362中规定的方法进行。6.5技术内容5.3.1.5的检测按照GB/T21362中规定的方法进行。6.6技术内容5.3.1.6的检测按照GB/T19409中规定的方法进行。6.7技术内容5.3.2的检测按照GB/T16157中规定的方法进行。6.8技术内容中其他指标通过文件审查结合现场检查的方式来验证。7
