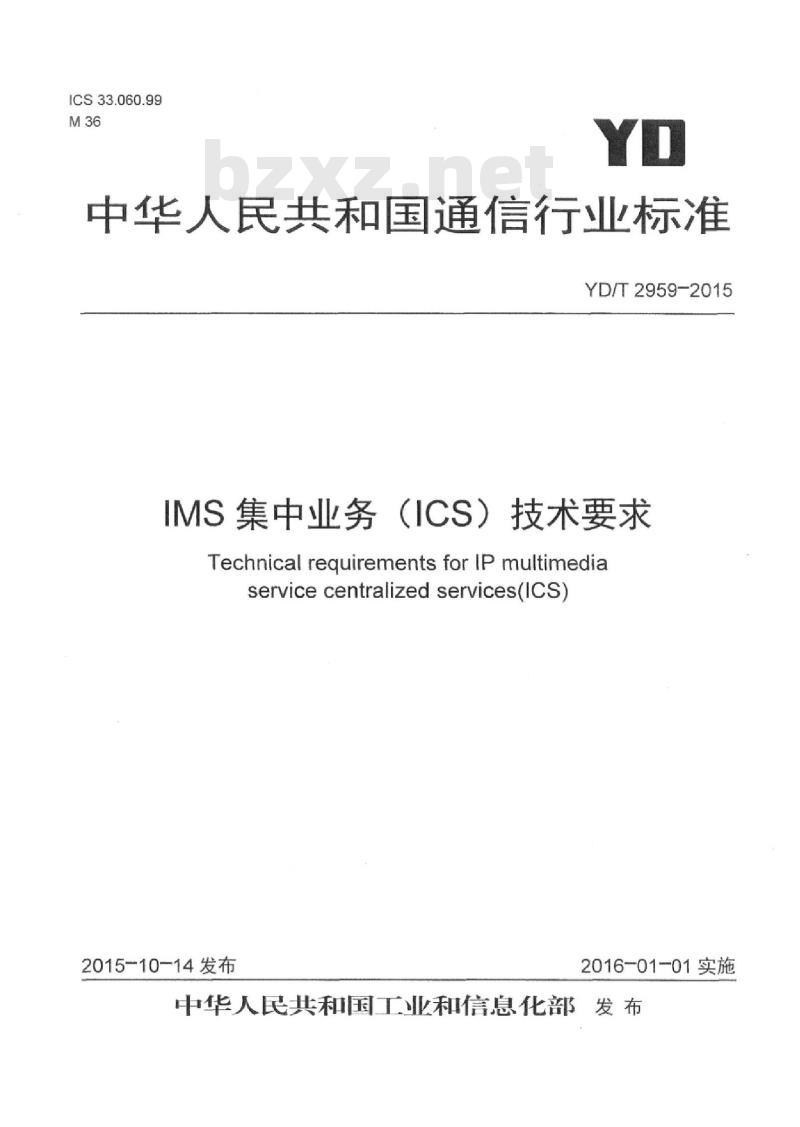

【YD通讯标准】 IMS 集中业务(ICS)技术要求

ICS33.060.99
中华人民共和国通信行业标准
YD/T2959-2015
IMS集中业务（ICS）技术要求
Technical requirements for IP multimediaservicecentralizedservices(Ics)2015-10-14发布
2016-01-01实施
中华人民共和国工业和信息化部发布前

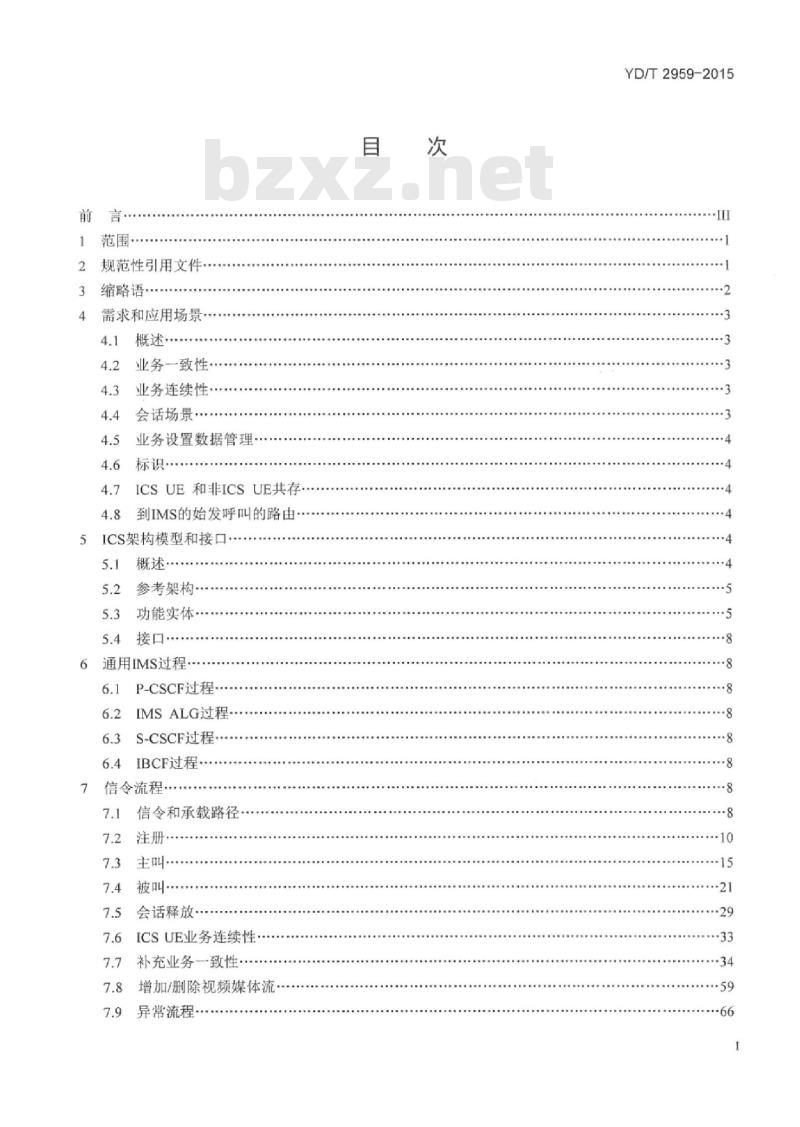

范围·
2规范性引用文件
缩略语
需求和应用场景
业务一致性
业务连续性·
会话场景
业务设置数据管理
标识·
ICSUE和非ICSUE共存·
4.8到IMS的始发呼叫的路由
5ICS架构模型和接口
参考架构
功能实体
通用IMS过程·
P-CSCF过程
IMSALG过程-
S-CSCF过程·
IBCF过程
信令流程
信令和承载路径Www.bzxZ.net
注册·
主叫·
会话释放·
ICSUE业务连续性
补充业务一致性
增加/删除视频媒体流，
异常流程：
YD/T2959-2015
YD/T2959-2015

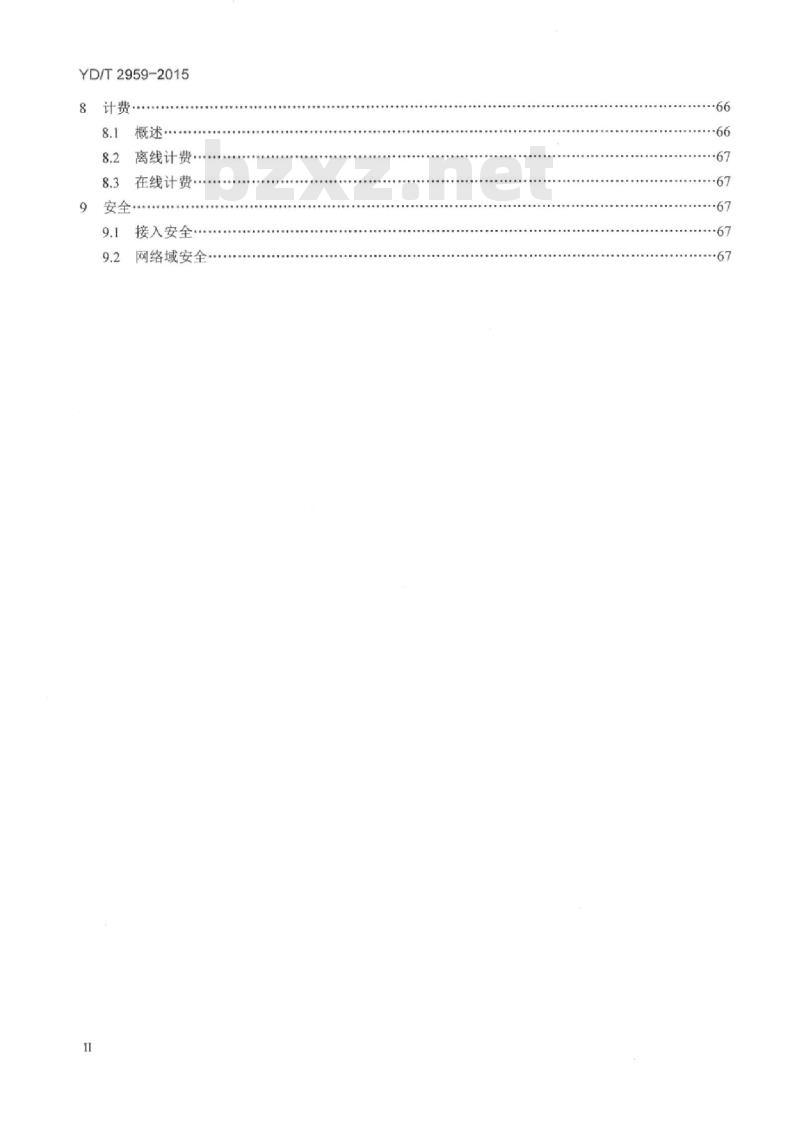

8计费
8.2离线计费
8.3在线计费.
安全·##著
接入安全.
网络域安全·
本标准按照GB/T1.1-2009给出的规则起草。YD/T2959-2015
本标准在制定过程中主要参考3GPP23.292“IMS集中业务”，并结合我国实际网络情况提出了IMS集中业务(ICS)技术要求。随着技术的发展，还将制定后续的相关标准请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院、中国电信集团公司、中国移动通信集团公司、中国联合网络通信集团有限公司、华为技术有限公司、中兴通讯股份有限公司、上海贝尔股份有限公司、诺基亚西门子通信（上海）有限公司、南京爱立信熊猫通信有限公司、大唐电信科技产业集团、新邮通信设备有限公司、中国普天信息产业股份有限公司。本标准主要起草人：杨红梅、衣强、王春波、李金艳、高功应、魏彬、谢晓棠、严学强。1范围
IMS集中业务（ICS)技术要求
YD/T2959-2015
本标准规定了IMS集中业务(ICS)的需求和应用场景、网络架构、设备功能、接口协议、主要业务流程和计费、安全技术要求。
本标准适用于通过不同方式（CS域、IP-CAN）接入IMS网络的终端和网络设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T1984-2009
3GPPTS22.101
3GPPTS22.173
3GPPTS23.002
3GPPTS23.003
3GPPTS23.009
3GPPTS23.167
3GPPTS23.211
3GPPTS23.218
3GPPTS23.228
3GPPTS23.237
3GPPTS23.292
3GPPTS23.401
3GPPTS24.008
3GPPTS24.010
移动通信网IMS系统设备技术要求业务特征，业务原理（Serviceaspects；Serviceprinciples）IP多媒体核心网子系统（IMS）多媒体电话业务和补充业务，阶段1（IPMultimedia CoreNetwork Subsystem (IMS)Multimedia Telephony Service andsupplementary services; Stage 1)网络架构（Networkarchitecture）编号，地址和标识（Numbering，addressingand identification）切换过程（Handoverprocedures）IP多媒体子系统（IMS）紧急会话（IPMultimediaSubsystem（IMS）emergencysessions)
架构需求（Architecturalrequirements）IP多媒体（IM）会话处理，IM呼叫模型，阶段2（IPMultimedia（IM)sessionhandling;IM call model;Stage2)IP多媒体子系统（IMS）阶段2（IPMultimediaSubsystem（IMS）；Stage2）IP多媒体子系统（IMS）业务连续性，阶段2（IPMultimediaSubsystem（IMS）ServiceContinuity;Stage2)
IP多媒体子系统集中业务阶段2（IPMultimediaSubsystem（IMS）centralizedservices; Stage 2)
E-UTRAN 接入的GPRS增强（General PacketRadio Service(GPRS)enhancements for Evolved Universal Terrestrial Radio Access Network(E-UTRAN)access)
移动无线接口层3规范，核心网协议，阶段3（MobileradiointerfaceLayer3specification;Corenetworkprotocols,Stage3)移动无线接口层3，补充业务规范，概述（Mobileradiointerfacelayer3；Supplementary services specification; General aspects)YD/T2959-2015
3GPPTS24.173
3GPPTS29.163
3GPPTS33.210
3GPP2C.S0042
3缩略语
IMS多媒体电话通信业务和补充业务阶段3（IMSMultimediatelephonycommunication service and supplementary services; Stage 3)IP多媒体核心网（CN）和电路交换网之间的互通（InterworkingbetweentheIPMultimedia (IM) Core Network (CN) subsystem and Circuit Switched (CS)networks)
3G安全，网络域安全（NDS），IP网络层安全（3Gsecurity；NetworkDomainSecurity(NDS);IPnetworklayersecurity)IMS和电路交换系统的语音呼叫连续性（VoiceCallContinuityBetweenIMSand Circuit Switched Systems)下列缩略语适用于本文件。
C-MSISDN
IP-CAN
Access Domain Selection
Back-to-Back User Agent
Correlation MSISDN
CS Access Adaptation
Circuit Switching
CS Domain Routing Number
CallWaiting
Directory Number (e.g.MSISDN)Explicit call transfer
GSMEDGERadioAccessNetwork
Home Location Register
Home Subscriber Server
IMS Centralized Services
Initial Filter Criteria
IP Multimedia Routing NumberIP Multimedia Subsystem
Intelligent Network
IP-ConnectivityAccessNetworkICs User Agent
Multimedia Telephony
Mobile Switching Center
Originating IdentificationPresentationOriginating IdentificationRestrictionPublic Land Mobile Network
Packet Switching
Private User Identity
接入域选择
背对背的用户代理
关联移动用户ISDN号码
电路交换接入适配
电路交换
电路交换域路由号码
呼叫等待
电话号码（例如：MSISDN)
显式呼叫转移
GSMEDGE无线接入网络
归属位置寄存器
归属用户服务器
IMS集中业务
初始过滤准则
IP多媒体路由号码
IP多媒体子系统
智能网
IP连接接入网
ICS用户代理
多媒体电话
移动交换中心
主叫识别显示
主叫识别显示限制
公共陆地移动网络
分组交换
私有用户标识
UET-ADS
Public UserIdentity
公共用户标识
YD/T2959-2015
业务集中与连续性应用服务器
Service Centralization and Continuity ApplicationServer
Terminating ADS
Telephony Application ServerTerminating Identification PresentationTerminating Identification RestrictionUserEquipment
UE assisted TerminatingADS
UMTSTerrestrialRadioAccessNetwork4需求和应用场景
4.1概述
被叫接入域选择
电话应用服务器
被叫识别显示
被叫识别限制
用户设备
UE辅助的被叫接入域选择
UMTS陆地无线接入网络
使用ICS时，所有的业务都只由IMS提供，CS接入作为IMS业务的一种承载媒体。无论通过PS域还是CS域接入，用户会话都可由IMS控制。当使用CS接入网络，或者当使用PS接入网络但不支持IMS全双工语音/视频业务时，IMS会话应使用CS核心网为用户建立电路域承载作为IMS会话的媒体，应支持传送双向或单向实时视频媒体流。注：对于会话发起建立单向实时视频媒体流需要ICSUE的能力配合。如果PS接入网络支持IMS全双工语音业务，IMS会话流程应遵循标准YD/T1984-2009。为了业务控制和业务连续性的目的，采用CS媒体的IMS会话应被看作标准的IMS会话。当使用CS接入作为媒体时，为了保证业务连续性，ICS定义了在UE和IMS之间需要传送信息的信令机制4.2业务一致性
为了保证业务的一致性，要求：依据终端和网络能力，当IMS业务分别采用CS或PS接入时，为用户提供的业务（见3GPPTS22.101定义的IMS业务）应保持一致性。4.3业务连续性
当用户在移动中接入网络能力发生改变时，例如从UTRAN切换到GERAN，可能将不再具有Gm接口协同支持CS承载的能力，但还应保持业务的连续性。4.4会话场景
当用户通过CS网络接入IMS业务，或通过PS接入但不支持IMS全双工语音/视频业务时，需要支持以下会话场景：
一基本语音或语音十视频的起呼和终呼会话一由IMS控制的语音或语音+视频的标识显示/限制业务（例如OIP、OIR、TIP、TIR）：一一由IMS控制的基本语音或语音+视频的通信限制类业务：一由IMS控制的被叫语音或语音+视频呼转业务；一由IMS控制的语音或语音+视频mid-call业务（例如保持/恢复，会议、CW、ECT）等：一通信业务设置修改（例如，改变前转信息或激活闭锁业务等）：3
YD/T2959-2015
一一需要为ICSUE提供解决方案，保证在使用CS作为承载，当引入新的IMS业务时，通用能力无需进一步标准化。
4.5业务设置数据管理
支持多媒体电话的ICS终端应能管理IMS多媒体电话通信业务设置数据，见3GPPTS24.173。对于不支持多媒体电话的终端，在CS信令（见3GPPTS24.010）和通信业务设置流程（见3GPPTS24.173）之间，增强的MSCServer可以执行会话业务设置转换功能，注：不支持IMS多媒体电话的终端可通过下载应用来执行业务数据管理。对于不支持多媒体电话的终端，如果增强的MSCServer不能执行业务设置转换，或者UE连接的MSCServer没有ICS增强功能，具体实现见7.7.3。4.6标识
4.6.1ICS终端标识
ICS终端标识依据3GPPTS23.228进行处理。4.6.2ICS增强的MSCServer使用的标识为了进行IMS注册，增强的MSCServer应只使用预留的PVI和PUI，从MSCServer发起注册。对于基于3GPPTS24.008的CS域接入网络的系统，使用的用户标识如3GPPTS23.003定义。注1:这是为了避免由终端和增强的MSC Server代表用户进行注册导致的冲突。和临时PUI相似，应禁止使用ICS专用的PUI作为主叫发起会话和作为被叫接收会话MSCServer应仅使用从用户IMSProfile中获取的代表E.164号码的PUI发起和终结会话。注2：用户IMSProfile需要提供TelURI作为缺省PUI或与其相关的PUI，该PUI与用户在CSProfile中与语音（例如TSI1)相关的号码（例如MSISDN)相同。4.7ICSUE和非ICSUE共存
在本地网络和拜访地网络，无论使用ICSUE还是非ICSUE应均可以提供ICS功能。在本地和拜访地网络，支持ICS的MSCSerVer应支持ICSUE和非ICSUE发起和终结会话。为了避免支持ICS的MSCServer和其他IMS注册的冲突（包括被ICSUE所使用的），使用预留的PVI和PUI为MSCServer注册。同时使用ICSUE和支持ICS的MSCServer为用户提供业务的IMS运营商，应提供以下功能来避免注册冲突：一一配置ICS专用PVI，指向用户隐式注册集：一一为用户隐式注册集增加ICS专用PUI。4.8到IMS的始发呼叫的路由
当ICSUE在CS承载控制信令通道建立之前通过I1或Gm接口建立业务控制信令通道时，ICSUE应使用业务控制信令响应中网络提供的路由号码作为“B-Party”号码来建立CS承载控制信令通道。5ICS架构模型和接口
5.1概述
ICS使IMS业务在使用CS接入的媒体传输时也能被使用，为用户提供了一致的持续的服务体验。当使用支持整个IMS服务双工语言媒体的PS接入网络时，在3GPPTS23.228中定义的过程被用于提供IMS服务。
