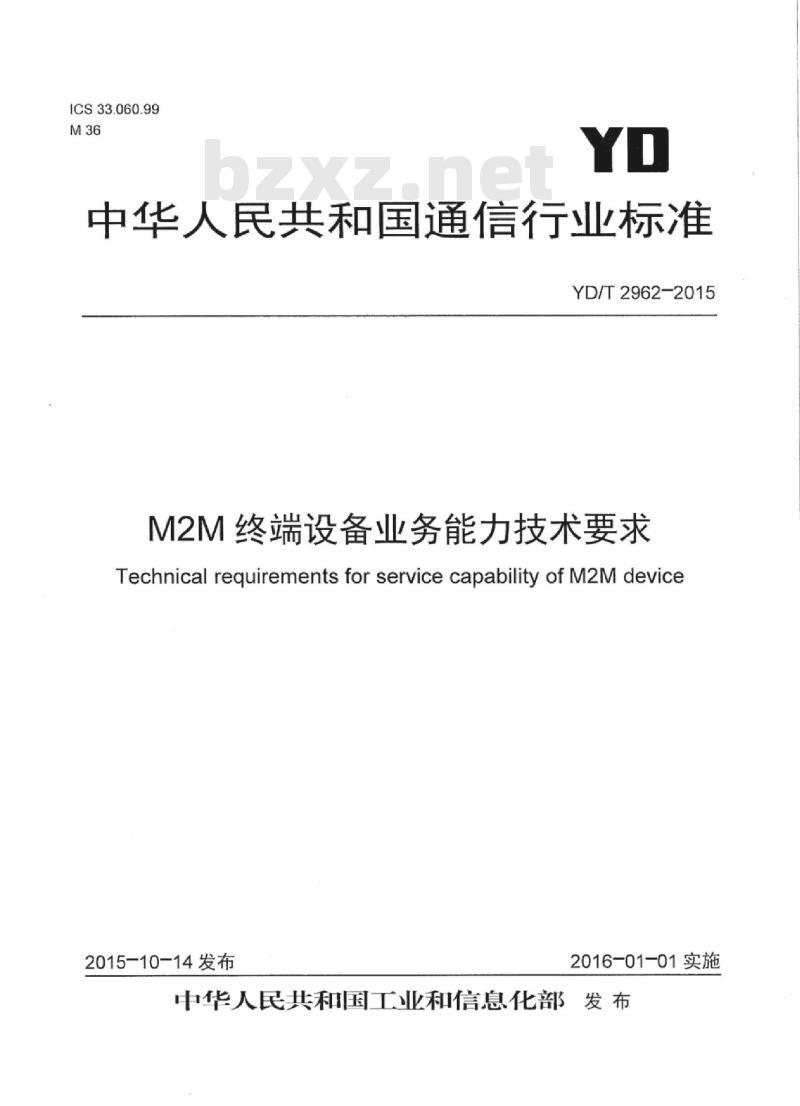

【YD通讯标准】 M2M 终端设备业务能力技术要求

ICS33.060.99
中华人民共和国通信行业标准
YD/T2962-2015
M2M终端设备业务能力技术要求
Technical requirements for service capability of M2M device2015-10-14发布
2016-01-01实施
中华人民共和国工业和信息化部发布前

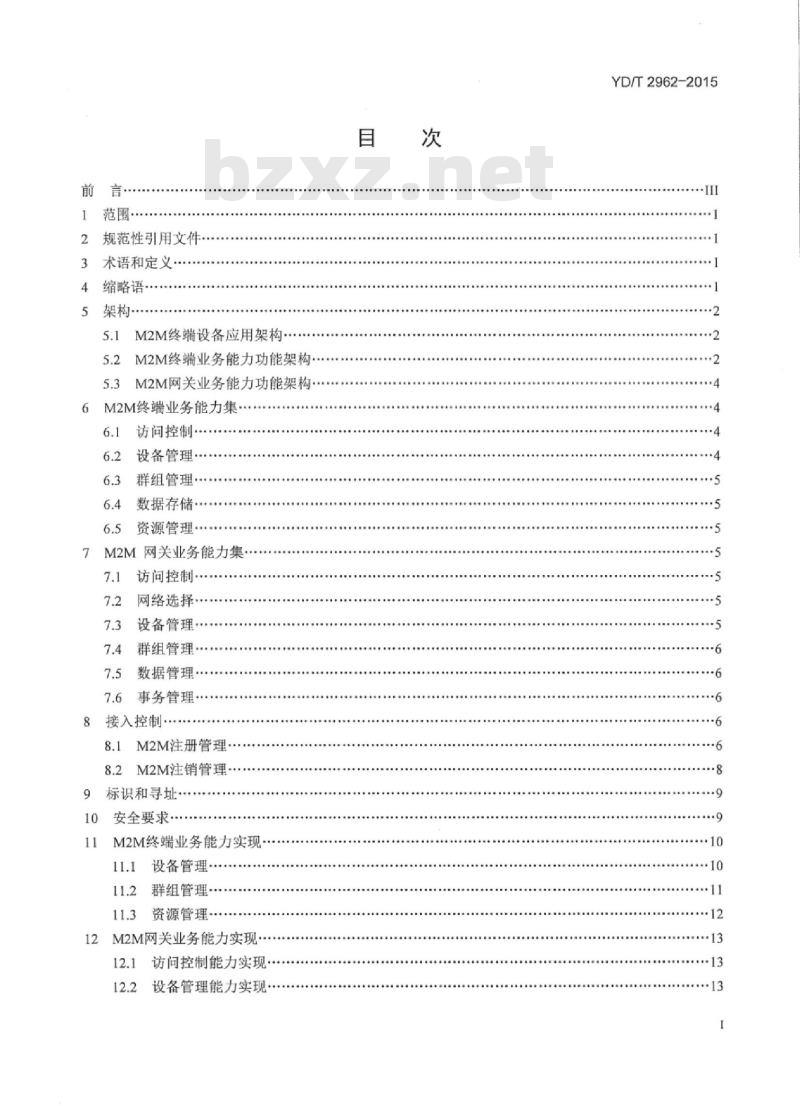

范围·
2规范性引用文件
术语和定义
缩略语
架构·
5.1M2M终端设备应用架构
5.2M2M终端业务能力功能架构·5.3M2M网关业务能力功能架构
6M2M终端业务能力集-
访问控制·
设备管理
群组管理
数据存储
资源管理·
M2M网关业务能力集
访问控制·
网络选择
设备管理·
群组管理
数据管理
事务管理·
8接入控制
8.1M2M注册管理..
8.2M2M注销管理·
标识和导址：
安全要求·
M2M终端业务能力实现·
设备管理·
群组管理··
11.3资源管理
12M2M网关业务能力实现
访间控制能力实现
设备管理能力实现
YD/T2962-2015
YD/T2962-2015

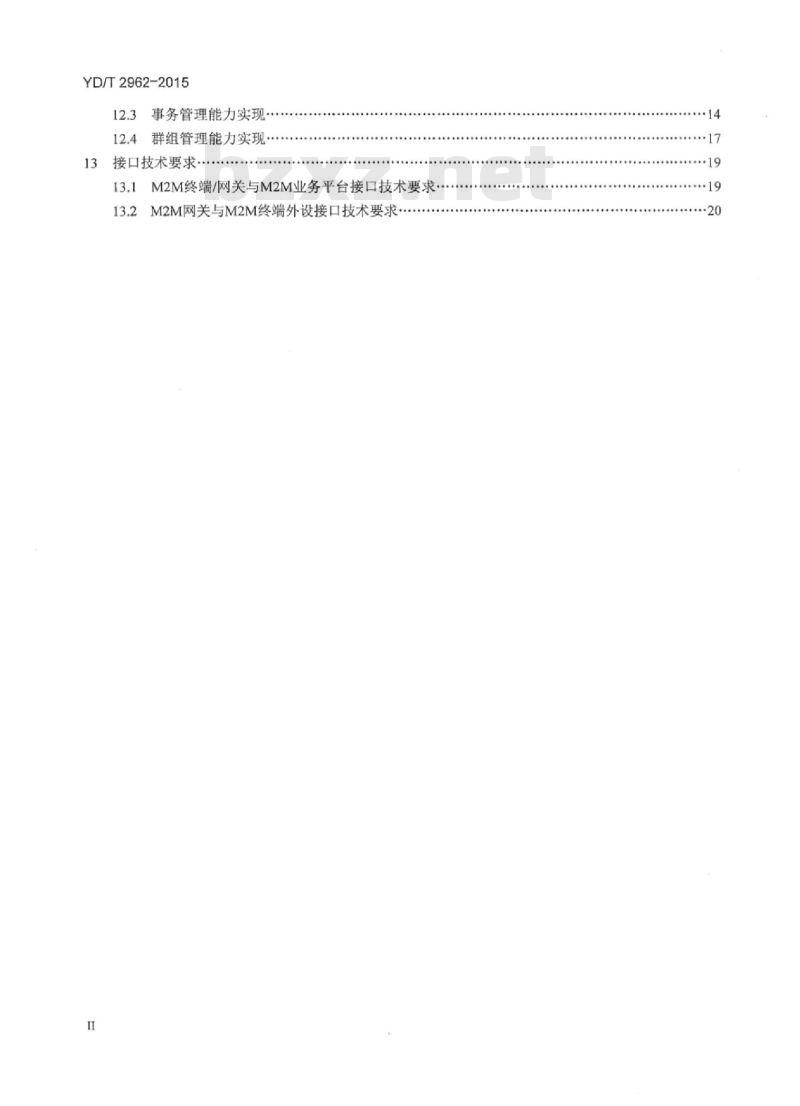

12.3事务管理能力实现..
12.4群组管理能力实现
13接口技术要求
13.1M2M终端/网关与M2M业务平台接口技术要求·13.2M2M网关与M2M终端外设接口技术要求I
本标准是M2M业务系列标准之一。该系列标准的结构和名称如下：-YD/T2398-2012M2M业务总体技术要求；-YD/T2399-2012M2M应用通信协议技术要求：一M2M业务平台技术要求：下载标准就来标准下载网
-M2M终端设备业务能力技术要求。本标准按照GB/T1.1-2009给出的规则起草。YD/T2962-2015
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院、中兴通讯股份有限公司、华为技术有限公司、中国联合网络通信集团有限公司、大唐电信科技产业集团、中国电信集团公司、北京邮电大学。本标准主要起草人：杜加懂、刘荣朵、杨坤、吴吴、吴传喜、高林毅、王涛、金雷、高莹、贾雪琴、徐晖、丁英丽、刘明辉、成城、纪阳、吴振宇。1范围
M2M终端设备业务能力技术要求
YD/T2962-2015
本标准规定了M2M终端设备业务能力的技术要求，包括M2M终端设备应用架构、M2M终端业务能力要求、M2M网关业务能力要求、M2M终端业务能力实现技术要求、M2M网关业务能力实现技术要求，以及M2M终端与M2M业务平台、M2M网关与M2M业务平台的相关接口要求等。本标准适用于M2M通信中使用的M2M终端和M2M网关设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2398-2012M2M业务总体技术要求YD/T2961-2015M2M业务平台技术要求3术语和定义
下列术语和定义适用于本文件。3.1
M2M终端M2MTerminal
具有M2M业务能力和网络通信功能的终端设备。一个M2M终端至少包含个M2M应用和一个M2M通信模组，也有可能包含一个或者多个M2M模组和一个或者多个M2M应用。3.2
M2M终端外设M2MDevicePeripherals具有M2M应用，但不具有M2M业务能力和网络通信功能的设备。3.3
M2M网关M2MGateway
使用M2M业务能力实现M2M终端外设和网络及应用的连接和交互的终端设备，M2M网关也可以具有M2M应用。
M2M终端设备M2MDevice
M2M终端和M2M网关的统称。
4缩略语
下列缩略语适用于本文件。
ApplicationProgrammingInterfaceConstrainedApplicationProtocol应用程序编程接口
受限的应用层协议
YD/T2962-2015
5架构
Hypertexttransferprotocol
Machine to Machine
Representational State TransferTransmission Control ProtocolUserDatagramProtocol
Uniform Resourse Identifier
5.1M2M终端设备应用架构
超文本传送协议
机器对机器
表述性状态转移
传输控制协议
用户数据报协议
统一标识
根据业务能力的不同，M2M终端设备可以分为两种：M2M终端和M2M网关。M2M终端的能力包括：具备业务能力集、可以运行M2M应用，能够直接通过业务能力集和网络交互实现终端的注册、认证鉴权以及应用的实现。M2M网关的能力包括：具备业务能力集、可以运行M2M应用，可以直接通过业务能力集和网络交互实现M2M网关的注册、认证和鉴权以及应用的实现；同时还为M2M终端外设提供业务能力支持，支持将M2M终端外设接入网络，支持对M2M终端外设的注册、认证鉴权和管理以及为应用的实现提供业务能力支持。
M2M终端外设能运行M2M应用，但不具备业务能力集，需要通过M2M网关或M2M终端接入到网络。它能将感知到的信息通过M2M网关或M2M终端发送给M2M业务平台，同时还可以接收M2M应用或M2M业务平台对其的下行控制，或者通过本地网络连接到M2M网关以实现对其它终端外设的操作。终端外设包括具有环境感知功能的传感器等单个设备（详细定义见YD/T2398-2012），以及能够对其它终端外设进行操作的本地控制设备。M2M终端设备的应用架构如图1所示。根据终端设备接入方式，可分为3类场景：●场景1：M2M终端外设通过M2M网关接入网络。M2M终端外设不具有业务能力集，M2M终端外设上的M2M应用利用M2M网关业务能力集提供的服务和其他应用交互。此外，M2M网关上的M2M应用亦可利用M2M网关业务能力集。
●场景2：M2M终端直接接入网络。M2M终端具有业务能力集，M2M终端上的M2M应用利用M2M终端业务能力集提供的服务和其他应用交互。此外，终端外设上的M2M应用亦可利用M2M终端业务能力集。
●场景3：M2M终端通过M2M网关接入网络。M2M终端上的M2M应用通过M2M终端业务能力集与M2M网关业务能力集之间的交互，进而利用M2M网关业务能力集提供的服务和其他应用交互。5.2M2M终端业务能力功能架构
M2M终端业务能力功能框架如图2所示，M2M终端直接与M2M业务平台进行通信，M2M终端上的M2M应用利用M2M终端业务能力集提供的服务与其他应用交互。M2M终端业务能力集主要包括数据存储、访问控制、资源管理、设备管理和群组管理等功能。2
场景1：
场景2：
场景3：
M2M终端外设
M2M应用
M2M终端外设
M2M应用
M2M终端
M2M应用
终端业务能力集下
M2M应用
业务能力集
数据存储访问控制
资源管理设备管理
群组管理
M2M终端业务能力层
通信能力
终端设备域
M2M网关
M2M应用
网关业务能力集
M2M终端
M2M应用
终端业务能力集
M2M网关
M2M应用
网关业务能力集
图1M2M终端设备的应用架构
公共能力集
标识管理
和寻址
接入控制
图2M2M终端业务能力功能架构
网络域
M2M应用
M2M业务平台
业务能力层
核心网
YD/T2962-2015
M2M业务平台
网络业务能力集
M2M应用
YD/T2962-2015
5.3M2M网关业务能力功能架构
M2M网关业务能力功能框架如图3所示，M2M网关通过业务能力集与M2M业务平台进行通信，M2M网关的业务能力层包含接入控制、标识管理和寻址、安全等公共能力，还包括访问控制、网络选择、设备管理、群组管理、数据管理和事务管理等业务能力。M2M应用
业务能力集
数据管理访间控制
网络选择设备管理
事务管理群组管理
M2M网关业务能力层
通信能力
6M2M终端业务能力集
6.1访问控制
厂公共能力集
标识管理
和寻址
接入控制
图3M2M网关业务能力功能架构
M2M应用
M2M业务平台
业务能力层
核心网
M2M终端业务能力层为不同用户设置不同的业务和终端外设的使用或管理权限，保证合法用户进行与权限相匹配的操作
M2M应用和M2M设备用户使用M2M终端业务能力层提供的服务时受到访问权限的控制，M2M终端业务能力层基于签约信息、本地策略及用户的配置对M2M应用和M2M设备用户进行访问控制。M2M终端业务能力层根据签约信息、本地策略和用户的配置创建和维护数据的多种访问权限。M2M应用或M2M设备用户访问M2M终端业务能力层存储的数据时，M2M终端业务能力层根据这些访问权限中设置的授权访问主体和授权业务类型（如获取、修改等）允许其他M2M应用或M2M设备用户访问数据。6.2设备管理
M2M终端或M2M终端外设接收M2M平台采用各种具体设备管理协议下发的设备管理命令，进行配置管理、故障管理、性能管理、软件/固件升级等操作。M2M终端或M2M终端外设接收M2M平台通过M2M网关下发的设备管理命令，设备管理命令中的设备范围信息可转换为目标M2M终端或M2M终端外设所支持的具体设备管理命令，使附属于M2M网关的M2M终端或M2M终端外设（如zigbee节点）完成设备管理。M2M终端或M2M终端外设可以由M2M平台通过M2M网关对其进行网络管理（如网络拓扑）。设备管理提供的功能如下：
一执行M2M终端的配置管理、性能管理、故障管理和触发M2M终端建立连接：一执行M2M终端的软件和固件升级：一支持一个通用的机制用于指示M2M终端使用的设备管理协议；一支持在远程实体不同层的管理功能：4
·M2M应用生命周期管理：安装、卸载、更新M2M终端应用：·M2M业务能力管理：配置管理M2M终端业务能力：·M2M设备管理。
6.3群组管理
YD/T2962-2015
群组管理模块支持根据M2M应用和M2M设备用户需求创建、删除和查询一组M2M终端外设。群组还可以包括子群组，子群组可由M2M应用或者M2M业务平台创建：根据M2M应用和M2M设备用户需求对群组进行管理，对群组成员批量访问包括创建、查询、更新和删除；根据M2M应用需求对群组成员资源批量访问请求（如批量获取传感数据、控制设备等）。群组管理模块还需负责避免群组成员的重复、循环访问。为了避免拥塞，每个群组分配一定的流量，控制群组流量，根据用户签约信息在M2M终端配置流量策略，在群组创建或更新的过程中限制群组成员规模6.4数据存储
M2M终端存储与M2M应用、M2M终端外设相关的注册信息以及M2M业务平台的信息，存储M2M应用、M2M终端外设和M2M业务平台的数据，当接收到订阅请求或数据读取请求时，核实权限，并返回相应的数据。
6.5资源管理
资源管理包括对M2M应用资源，终端设备资源、数据资源、网络资源和用户资源的管理：应该支持通过业务注册和发布机制，管理业务信息；应该支持为资源提供统一描述及建模方法，能够支持各种异构设备及服务资源的互发现及共享调用；应该支持业务资源的分类存储和共享调用。资源管理向M2M应用开放API接口，用HTTP协议或CoAP等协议承载对资源的操作，如创建资源，读取资源，更新资源和删除资源等。资源管理应该支持资源对象的属性组合查询的功能。7M2M网关业务能力集
7.1访问控制
M2M网关提供对在本地接入网关的设备的合法性，以及对终端外设的操作的权限进行验证，包括以下能力：
1）对从本地接入网关的终端外设根据访问控制策略设置访问权限：2）对从本地请求接入到网关的本地控制设备的用户名和密码进行验证；3）对从本地登录到网关的本地控制设备的操作权限进行验证，验证通过后，执行权限允许的操作。7.2网络选择
M2M网关业务能力层中的网络选择能力提供以下功能：1）当网络业务能力层能通过多个网络或承载可达时，基于策略提供网络的选择；2）在使用首选网络通信服务进行通信失败后，提供可选网络通信服务的选择。7.3设备管理
M2M网关的设备管理包括远程管理。远程管理包括执行对终端外设的故障监控管理以及软件/固件升级等。M2M网关的故障监控管理提供对M2M网关和终端外设状态和性能参数监测，采集和上报，对M2M网关和终端外设运行性能下降、故
