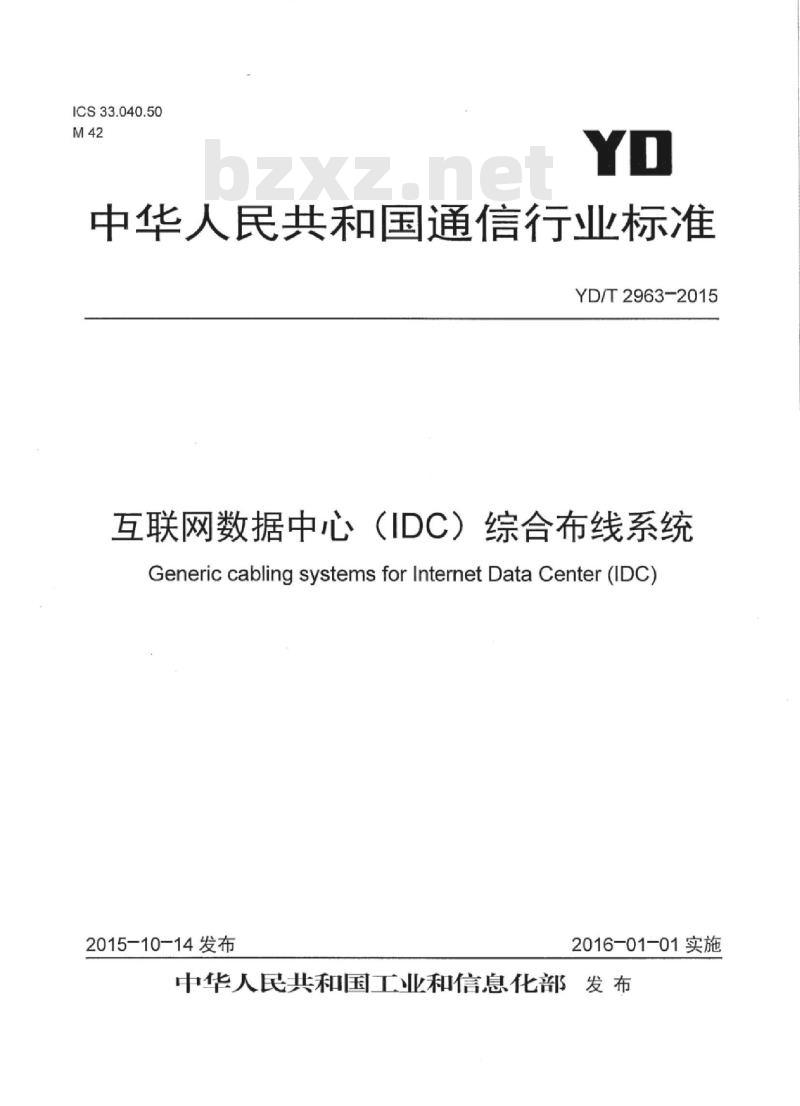

ICS33.040.50
中华人民共和国通信行业标准
YD/T2963-2015
互联网数据中心（IDC）综合布线系统GenericcablingsystemsforInternetDataCenter(IDC)2015-10-14发布
2016-01-01实施

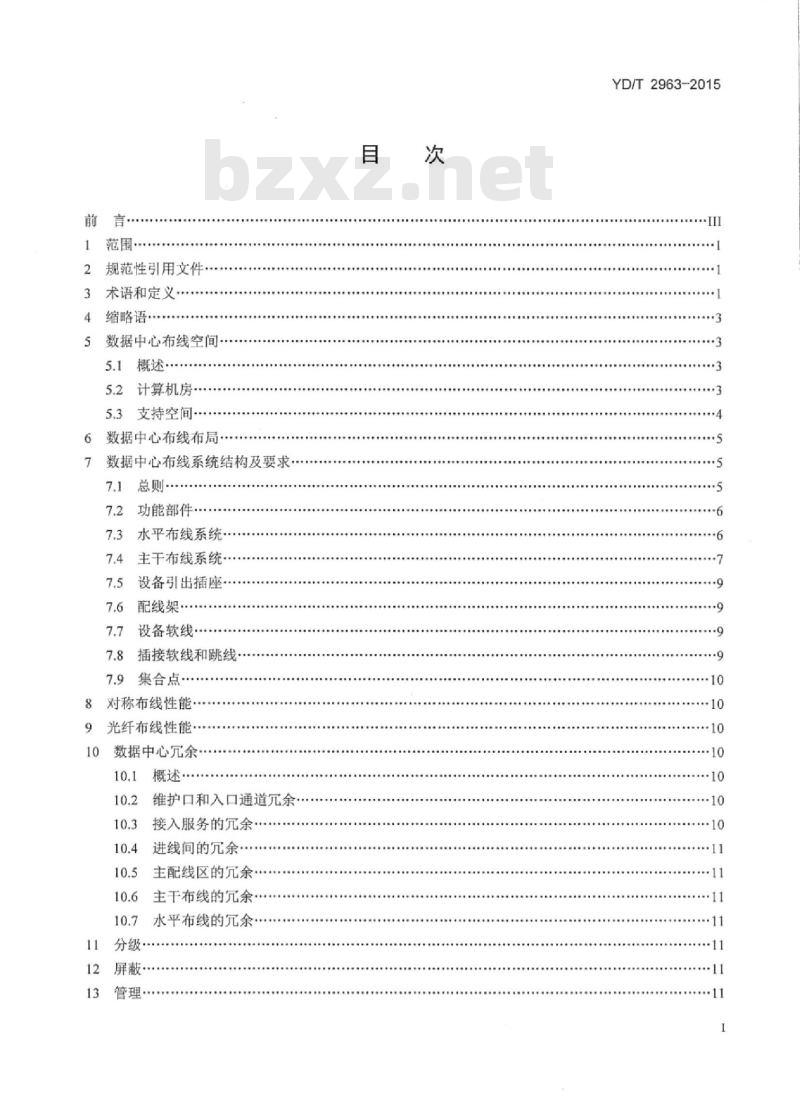

中华人民共和国工业和信息化部发布前
规范性引用文件
术语和定义
缩略语·
数据中心布线空间·
5.1概述·
5.2计算机房
5.3支持空间
数据中心布线布局.
数据中心布线系统结构及要求
7.1总则-
功能部件
水平布线系统·
7.4主干布线系统
设备引出插座·
配线架·
设备软线
7.8插接软线和跳线
集合点
对称布线性能·
光纤布线性能
数据中心穴余·
维护口和入口通道允余：
10.3接入服务的元余
进线间的穴余·
主配线区的穴余
10.6主干布线的亢余
水平布线的穴余
分级·
屏蔽·
YD/T2963-2015
YD/T2963-2015

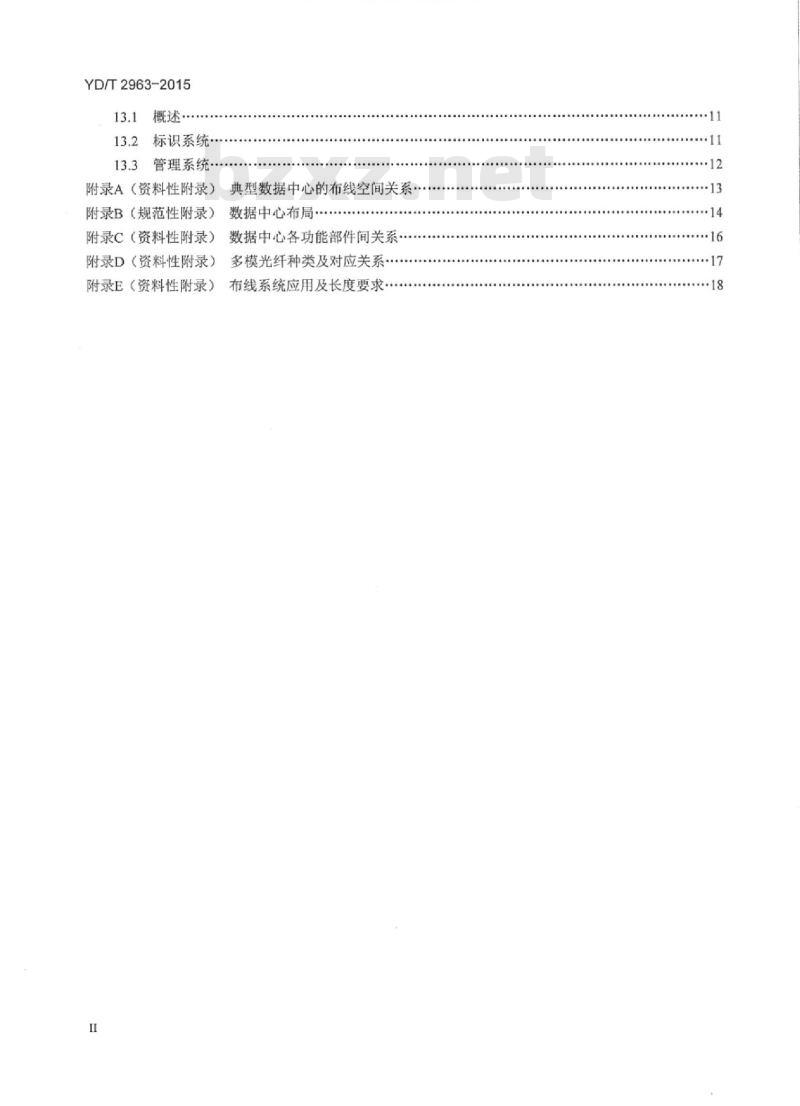

概述·
13.2标识系统
13.3管理系统.
附录A（资料性附录）典型数据中心的布线空间关系..附录B（规范性附录）数据中心布局附录C（资料性附录）数据中心各功能部件间关系·.附录D（资料性附录）多模光纤种类及对应关系…·附录E（资料性附录）布线系统应用及长度要求I
本标准按照GB/T1.1-2009给出的规则起草。YD/T2963-2015
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院、深圳日海通讯技术股份有限公司、常州太平通讯科技有限公司、南京华脉科技有限公司、苏州新海宜通信科技股份有限公司、武汉邮电科学研究院。本标准主要起草人：王晨、马俊、扈炳孝、廖运发、李刚、王绪章、杨定宇、卢亚林、刘骋。1范围
互联网数据中心（IDC）综合布线系统YD/T2963-2015
本标准规定了互联网数据中心综合布线系统的定义和缩略语、布线空间、布局、结构及要求、对称布线及光纤布线性能、亢余、分级、屏蔽及管理等。本标准适用于互联网数据中心的综合布线系统。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T9771（所有部分）通信用单模光纤GB/T12357.1通信用多模光纤第1部分：A1类多模光纤特性（IEC60793-2-10,Opticalfibres-Part2-lo:Product specifications-Sectional specification for category Al multimode fibres,MOD)YD/T926.1-2009大楼通信综合布线系统第1部分：总规范（ISO/IEC11801Ed.2.1:2008，MOD）YD/T926.3-2009大楼通信综合布线系统第3部分：综合布线用电缆、光缆连接硬件技术要求(ISO/IEC11801，MOD)
YD/T1013-2013综合布线系统电气特性通用测试方法YD/T1019-2013数字通信用聚烯烃绝缘水平对绞电缆YD/T1258（所有部分）室内光缆系列YD/T1272.1-2003光纤活动连接器第一部分：LC型YD/T1272.5-2009光纤活动连接器第5部分：MPO型ISO/lEC11801信息技术.用户建筑群的通用布缆（Informationtechnology-Genericcablingfocustomer premises)
IEC60793-2-10光纤-第2-10部分：产品规范-A1类多模光纤分规范（Opticalfibres-Part2-10:Productspecifications - Sectional specification for category Al multimode fibre)3术语和定义
YD/T926.1-2009中界定的以及下列术语和定义适用于本文件。3.1
计算机房ComputerRoom
用于电子信息处理、存储、交换和传输设备的安装、运行及维护的建筑空间。3.2
支持空间SupportRoom
计算机房外部专用于放置支持数据中心运行设施的空间和工作空间。3.3
YD/T2963-2015
主干交叉连接MainCross-Connect入口线缆与主干线缆之间的交叉连接3.4
水平交叉连接HorizontalCross-Connect水平线缆与其它线缆之间的交叉连接，如：主干线缆、设备线缆。3.5
中间交叉连接IntermediateCross-Connect在第一级和第二级主干线缆之间的交叉连接。3.6
主配线区MainDistributionArea在计算机机房内设置主干交叉连接的空间。3.7
水平配线区HorizontalDistributionArea在计算机机房内设置水平交叉连接的空间。3.8
中间配线区IntermediateDistributionArea在计算机机房内设置中间交叉连接的空间。3.9
设备配线区EquipmentDistributionArea计算机机房内设备机架或机柜占用的空间。3.10
区域配线区ZoneDistributionArea计算机机房内设置区域插座或集合点的空间。3.11
进线间EntranceRoom
外部线缆引入和电信业务经营者安装通信设施的空间。3.12
电信间TelecommunicationsRoom数据中心内支持计算机房并在计算机房以外的布线空间，包括行政管理区，辅助区和支持区。3.13
行政管理区
AdministrativeDistrict
用于办公、卫生等目的的场所。3.14
辅助区AuxiliaryArea
用于电子信息设备及软件的安装、调试、维护、运行监控和管理的场所。3.15
支持区
SupportArea
支持并保障完成信息处理过程及必要的技术作业的场所。机柜Cabinet
配线设备、仪器设备进行线缆端接和引入的容器装置。3.17
EquipmentCord
设备软线
设备与设备引出插座之间的连线。缩略语
以下缩略语适用于本文件。
Consolidation Point
Equipment Distribution Area
EquipmentOutlet
Horizontal Cross-Connect
Horizontal Distribution AreaIntermediate Cross-Connect
IntermediateDistributionAreaInternet Data Center
Keyboard.VideoMouse
Local Area NetworkWww.bzxZ.net
Main Cross-Connect
Main DistributionArea
Private Branch Exchange
Storage Area Network
Telecommunications Room
ZoneDistribution Area
数据中心布线空间
数据中心的布线空间从功能上分为：一计算机房：
一支持空间。
集合点
设备配线区
设备引出插座
水平交叉连接
水平配线区
中间交叉连接
中间配线区
互联网数据中心
多电脑切换器
局域网
主干交叉连接
主配线区
专用交换机
存储区域网
电信间
区域配线区
示例：一个典型的数据中心主要布线空间及其相互关系参见附录A5.2计算机房
5.2.1总体要求
计算机房应包含MDA和EDA。
计算机房可根据应用需要选择配置IDA、HDA和ZDA。5.2.2主配线区（MDA）
YD/T2963-2015
YD/T2963-2015
IDC中应至少设置一个MDA。
MDA应服务于计算机房内部的一个或多个不同地点的IDA，HDA或EDA，以及计算机房外部的电信间。
MDA应位于计算机房内部，宜设置在计算机房中的一个专属空间中，以提高其安全性。MDA应在计算机房的中心位置，以避免线缆长度超出其支持应用的最大距离限制。MDA中设备宜包括：核心路由器、核心交换机、核心存储区域网络开关和PBX设备。当设备直接连接到MDA时，MDA中可设置HC。MDA中可配置运营商接入设备（如多路复用器），以避免线缆长度超出额定传输距离。
5.2.3中间配线区（IDA）
IDA可根据需要选择配置，其中可包含有源设备。对于空间特别大、主配线区不能直接连接到水平配线区的数据中心，应配置IDA以便提供一个布线子系统，用于连接MDA与HDA。IDA最大连接数量由线缆桥架的容量决定，考虑到将来的发展，应预留一些线缆桥架空间IDA应在计算机房的中心位置，以避免线缆长度超出其支持应用的最大距离限制。IDA可服务于数据中心内部的一个或多个HDA、EDA以及数据中心外的一个或多个电信间。对于大型数据中心，宜设置一个或多个中间配线区。5.2.4水平配线区（HDA）
标准数据中心应有多个HDA。小型数据中心可以不设HDA，直接由MDA支持。当EDA中设备与水平配线设备之间的距离超过水平线缆长度的限制时，应设置多个HDA。HDA中的设备宜包括水平配线设备，为终端服务的LAN交换机、SAN交换机和KVM设备。HDA的位置应满足从MDA/IDA到HDA的线缆长度不能超出其支持应用的最大距离限制。HDA连接数量取决于设备端口数量和线槽通道的空间容量，设计初始应为日后的发展预留空间。当数据中心在多个楼层设置计算机房时，每一层应至少设置一个水平交叉连接（HC），HC应位于HDA、IDA或MDA中。
5.2.5区域配线区（ZDA）
ZDA应配置在设备经常移动或变化的区域，可以使用机柜、机架或集合点（CP）完成线缆的连接。区域配线区可以表现为连接多个相邻设备的区域插座。ZDA内对绞电缆连接应小于288对，以避免线缆拥挤。ZDA不能使用交叉连接。
相同的水平交叉连接和设备引出插座之间，水平布线中集合点不应超过一个。ZDA中不可使用有源设备。
5.2.6设备配线区（EDA）
ZDA应包括计算机系统和通信设备。EDA的水平线缆应端接于固定在机柜/机架中的连接硬件上。机柜/机架应提供充足数量的电源插座和连接硬件，以减少设备缆线和电源线的长度，EDA中同一行相邻的机架/机柜之间的设备允许点对点连接，设备间的线缆长度不应超过15m。使用点对点连接时，线缆两端应贴上永久标签。不再使用点对点连接时，应把线缆拆掉。5.3支持空间
