【GB国家标准】 通信用单模光纤 第1部分:非色散位移单模光纤特性

ICS33.180.10
M33

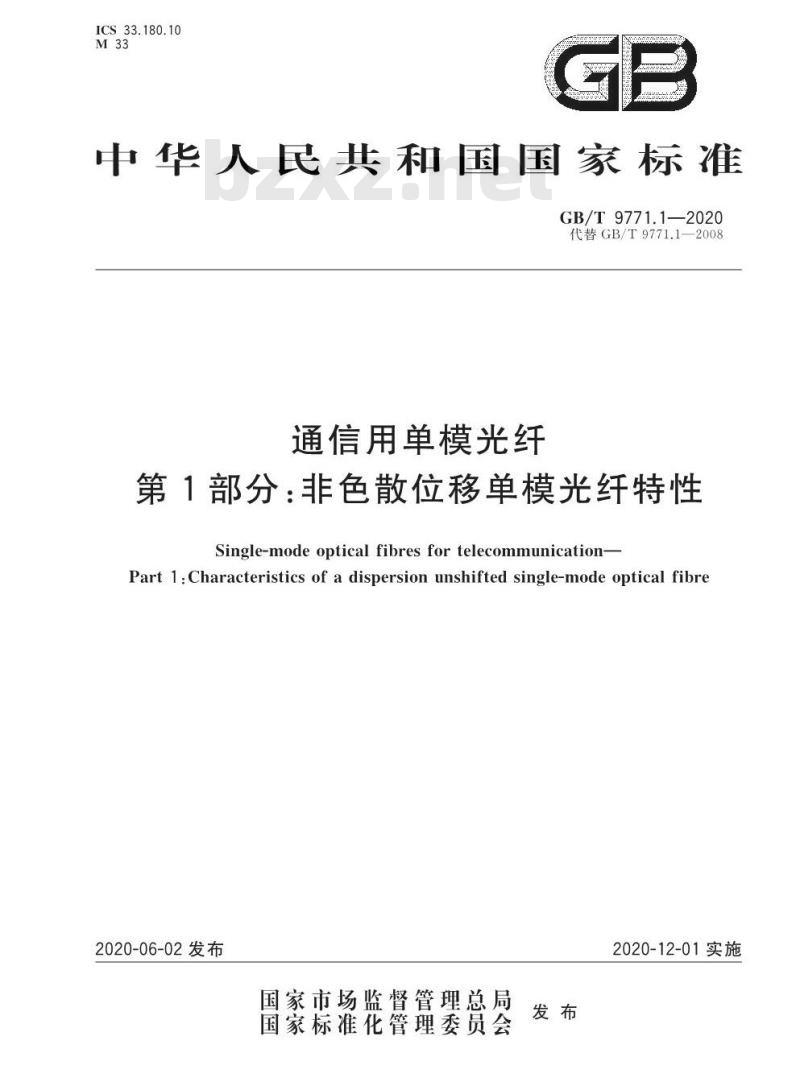

中华人民共和国国家标准
GB/T 9771.1—2020
代替GB/T9771.1—2008
通信用单模光纤
第1部分：非色散位移单模光纤特性Single-modeoptical fibresfortelecommunication-Part 1:Characteristics of a dispersion unshifted single-mode optical fibre2020-06-02发布
国家市场监督管理总局
国家标准化管理委员会
2020-12-01实施
GB/T 9771.1—2020

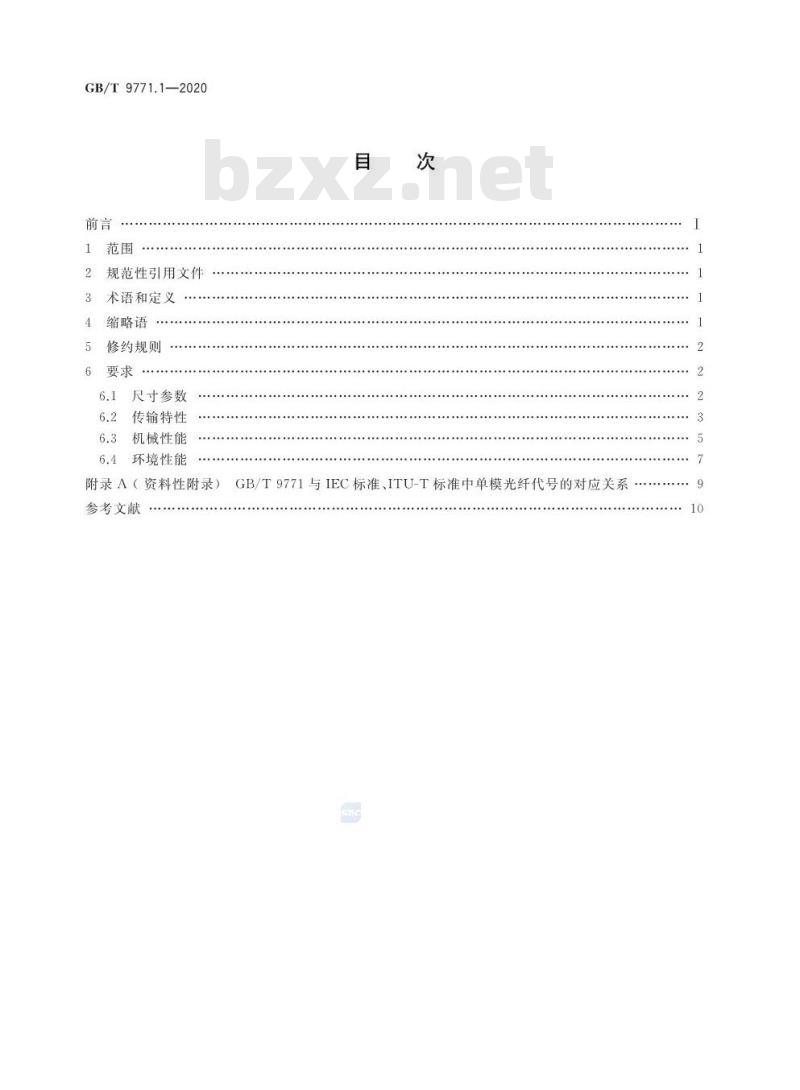

规范性引用文件
术语和定义
缩略语
修约规则
尺寸参数
传输特性
机械性能
环境性能
附录A（资料性附录）
参考文献
....9
GB/T9771与IEC标准、ITU-T标准中单模光纤代号的对应关系10

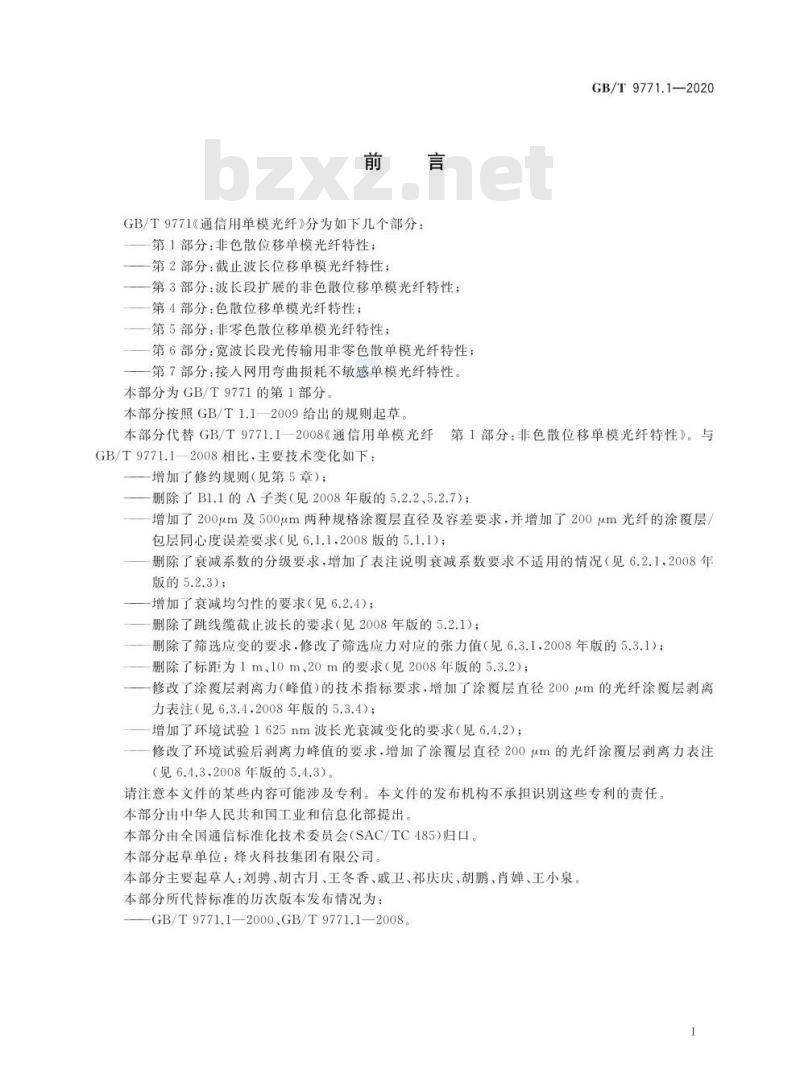

GB/T9771《通信用单模光纤》分为如下几个部分：第1部分：非色散位移单模光纤特性；-第2部分：截止波长位移单模光纤特性；一第3部分：波长段扩展的非色散位移单模光纤特性；第4部分：色散位移单模光纤特性；第5部分：非零色散位移单模光纤特性：-第6部分：宽波长段光传输用非零色散单模光纤特性：第7部分：接人网用弯曲损耗不敏感单模光纤特性。本部分为GB/T9771的第1部分。
本部分按照GB/T1.12009给出的规则起草。GB/T9771.1—2020
本部分代替GB/T9771.1一2008《通信用单模光纤第1部分：非色散位移单模光纤特性》。与GB/T9771.1—2008相比，主要技术变化如下：增加了修约规则（见第5章）；
一删除了B1.1的A子类（见2008年版的5.2.2、5.2.7)；增加了200um及500um两种规格涂覆层直径及容差要求，并增加了200um光纤的涂覆层包层同心度误差要求（见6.1.1.2008版的5.1.1）；删除了衰减系数的分级要求，增加了表注说明衰减系数要求不适用的情况（见6.2.1，2008年版的5.2.3）；
增加了衰减均匀性的要求（见6.2.4）；删除了跳线缆截止波长的要求（见2008年版的5.2.1）；删除了筛选应变的要求，修改了筛选应力对应的张力值（见6.3.1,2008年版的5.3.1)；删除了标距为1m、10m、20m的要求（见2008年版的5.3.2）；修改了涂覆层剥离力（峰值）的技术指标要求，增加了涂覆层直径200um的光纤涂覆层剥离力表注（见6.3.4，2008年版的5.3.4）；增加了环境试验1625nm波长光衰减变化的要求（见6.4.2）；修改了环境试验后剥离力峰值的要求，增加了涂覆层直径200um的光纤涂覆层剥离力表注（见6.4.3，2008年版的5.4.3）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中华人民共和国工业和信息化部提出。本部分由全国通信标准化技术委员会（SAC/TC485)归口。本部分起草单位：烽火科技集团有限公司。本部分主要起草人：刘骋、胡古月、王冬香、戚卫、祁庆庆、胡鹏、肖婵、王小泉、本部分所代替标准的历次版本发布情况为：-GB/T9771.1—2000,GB/T9771.1—2008。1

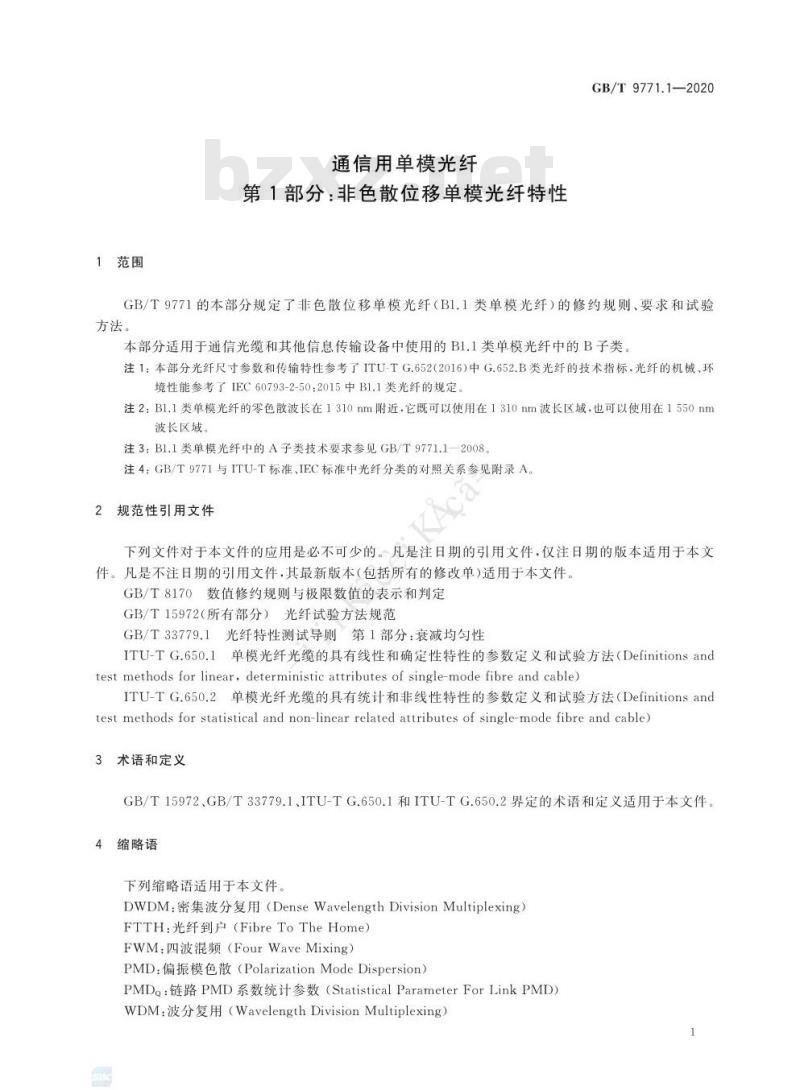

1范围
通信用单模光纤
第1部分：非色散位移单模光纤特性GB/T9771.1—2020
GB/T9771的本部分规定了非色散位移单模光纤（B1.1类单模光纤）的修约规则、要求和试验方法。
本部分适用于通信光缆和其他信息传输设备中使用的B1.1类单模光纤中的B子类。注1：本部分光纤尺寸参数和传输特性参考了ITU-TG.652（2016)中G.652.B类光纤的技术指标，光纤的机械、环境性能参考了IEC60793-2-50:2015中B1.1类光纤的规定注2：B1.1类单模光纤的零色散波长在1310nm附近.它既可以使用在1310nm波长区域，也可以使用在1550nm波长区域，
注3：B1.1类单模光纤中的A子类技术要求参见GB/T9771.12008注4：GB/T9771与ITU-T标准、IEC标准中光纤分类的对照关系参见附录A。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T8170数值修约规则与极限数值的表示和判定GB/T15972（所有部分）光纤试验方法规范GB/T33779.1光纤特性测试导则第1部分：衰减均匀性ITU-TG.650.1单模光纤光缆的具有线性和确定性特性的参数定义和试验方法（Definitionsandtest methods for linear,deterministic attributes of single-mode fibre and cable)ITU-TG.650.2单模光纤光缆的具有统计和非线性特性的参数定义和试验方法（Definitionsandtest methods for statistical and non-linear related attributes of single-mode fibre and cable)术语和定义
GB/T15972、GB/T33779.1、ITU-TG.650.1和ITU-TG.650.2界定的术语和定义适用于本文件4
缩略语
下列缩略语适用于本文件。
DWDM：密集波分复用（DenseWavelengthDivisionMultiplexing）FTTH:光纤到户（FibreToTheHome）FWM：四波混频（FourWaveMixing）PMD：偏振模色散（PolarizationModeDispersion）PMDo：链路PMD系数统计参数（StatisticalParameterForLinkPMD）WDM：波分复用（WavelengthDivisionMultiplexing）GB/T 9771.1—2020

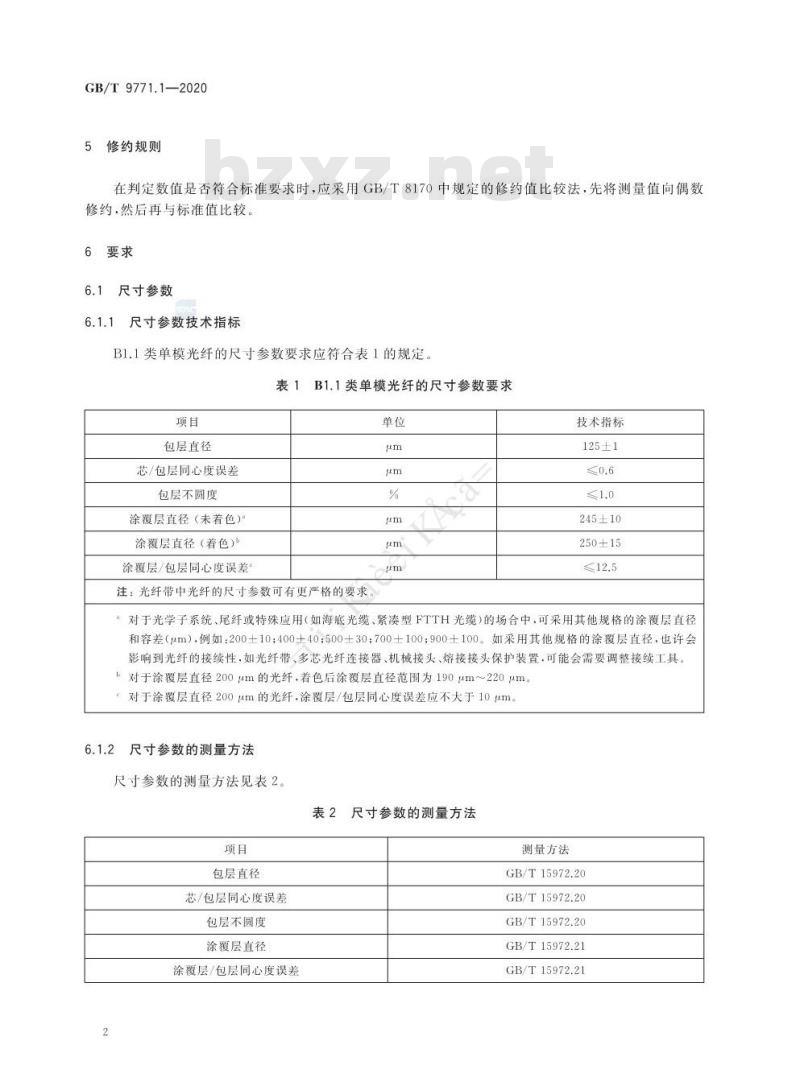

5修约规则
在判定数值是否符合标准要求时，应采用GB/T8170中规定的修约值比较法，先将测量值向偶数修约，然后再与标准值比较。
6要求
尺寸参数
6.1.1
尺寸参数技术指标
B1.1类单模光纤的尺寸参数要求应符合表1的规定表1B1.1类单模光纤的尺寸参数要求项目
包层直径
芯/包层同心度误差
包层不圆度
涂覆层直径（未着色）
涂覆层直径（着色）
涂覆层/包层同心度误差
yum
注：光纤带中光纤的尺寸参数可有更严格的要求。技术指标
125±1
245±10
250±15
12.5
对于光学子系统、尾纤或特殊应用（如海底光缆、紧凑型FTTH光缆）的场合中，可采用其他规格的涂覆层直径和容差（μm）例如：200土10；400士40；50030；700土100；900土100。如采用其他规格的涂覆层直径，也许会影响到光纤的接续性，如光纤带、多芯光纤连接器、机械接头、熔接接头保护装置，可能会需要调整接续工具。对于涂覆层直径200um的光纤，着色后涂覆层直径范围为190μm～220μm。b
对于涂覆层直径200um的光纤，涂覆层/包层同心度误差应不大于10um。6.1.2尺寸参数的测量方法
尺寸参数的测量方法见表2。
包层直径
芯/包层同心度误差
包层不圆度
涂覆层直径
涂覆层/包层同心度误差
尺寸参数的测量方法
测量方法
GB/T15972.20
GB/T15972.20
GB/T15972.20
GB/T15972.21
GB/T15972.21
6.2传输特性
6.2.1衰减系数
B1.1类单模光纤的衰减系数要求应符合表3的规定。表3B1.1类单模光纤的衰减系数要求项目
1310nm衰减系数最大值
1550nm衰减系数最大值
1625nm衰减系数最大值
dB/km
dB/km
dB/km
GB/T 9771.1—2020
技术指标
0.38
0.24
0.28
注：表中衰减系数值不适用于跳线、室内光缆、引入缆等短光缆。如，IEC60794-2-11中规定室内光缆的1310nm和1550nm窗口的衰减系数≤1.0dB/km，大于1625nm窗口（用于监测目的）的衰减系数尚不清楚。通常来说，衰减随着波长的增加而增加，并且由于宏弯和微弯损耗，衰减也会呈现显著的波长依赖性6.2.2衰减点不连续性
在1310nm和1550nm波长上，对一光纤连续长度不应有超过0.1dB的不连续点。6.2.3衰减波长特性
在1285nm～1330nm波长范围内的衰减系数值，相对于1310nm波长的衰减系数值，应不超过0.04dB/km。
在1525nm～1575nm波长范围内的衰减系数值，相对于1550nm波长的衰减系数值，应不超过0.03dB/km。
6.2.4衰减均匀性
在1310nm和1550nm波长上，光纤后向散射曲线任意2000m长度上，实测衰减系数与全段长平均衰减系数之差的最坏值应不大于0.05dB/km。6.2.5色散特性
在任一波长入下的色散系数D(入)的限值应按公式(1)计算Somx1-（
D()
omims
式中：
Somax
零色散斜率最大值，单位为皮秒每平方纳米千米[ps/（nm2.km)]；入omim
零色散波长最小值，单位为纳米（nm）。B1.1类单模光纤的色散特性要求应符合表4的规定。.（1)
GB/T 9771.1—2020
零色散波长最小值（入omm）
零色散波长最大值（入emax）
零色散斜率最大值（Somax）
表4B1.1类单模光纤的色散特性要求单位
ps/(nm2.km)
1550nm色散系数最大值Dmx（1550）6.2.6
模场直径
ps/(nm.km)
B1.1类单模光纤的模场直径要求应符合表5的规定。表5B1.1类单模光纤的模场直径要求项目
1310nm模场直径标称值
6.2.7
截止波长
B1.1类单模光纤截止波长分为两种类型：a)
光缆截止波长：入≤1260nm；
光纤截止波长：入。不规定。
eeiKAca
技术指标
1300
1324
0.092
技术指标
8.6~9.5
±0.6
注1：入、入。测量值之间的关系与光纤、光缆的结构和测量条件有关。一般情形下，入。<入。。注2：对于特别应用场合光缆中所用光纤的截止波长，规定入。不大于1250nm。特别应用场合是指使用光缆长度最短，弯曲半径最大的情况。
注3：对某些特定的海底光缆，可以要求其他的入。值。6.2.8宏弯损耗
光纤以30mm半径松绕100圈，光纤在1625nm测得的宏弯损耗应不超过0.1dB。注1：如果由于实际原因，选取少于100圈进行30mm弯曲半径的试验，宜不少于40圈，宏弯损耗值按比例递减，注2：为了保证弯曲损耗易于测量和测量准确度，可用一圈或几圈小半径环光纤代替100圈光纤进行试验，在此情况下，绕的图数、环的半径和最大允许的弯曲损耗，与30mm半径100圈试验的损耗值相当。色散纵向均匀性
6.2.9
待研究。
注：在一特定的波长上，局部光纤段色散系数的绝对值可能偏离对长光纤段测得的数值。如果在接近波分复用（WDM)系统的一个工作波长上色散系数减到很小，会产生较大的四波混频（FWM)效应。四波混频效应能引起功率在其他波长或其他工作波长上传输。FWM功率的大小是色散绝对值、色散斜率、工作波长、光功率和FWM发生的距离的函数。对在1550nm波段密集波分复用（DWDM)的应用.该类光纤的色散值足够大，可以避免FWM效应，色散纵向均匀性问题不突出。6.2.10
偏振模色散系数
本部分只规定链路PMD系数，其最大PMD应符合表6的规定4
PMD
M（光纤段数）
Q（概率）
链路PMD系数最大值
未成缆光纤链路PMD系数PMDQ最大值ps/km
GB/T 9771.1—2020
技术指标
0.01
0.20
注1：经生产者和使用者协商，特定应用中，可以允许更大的链路PMD。值（例如：≤0.5ps/km）。注2：上述指标要求不适用于跳线缆、室内缆、引人缆中光纤的PMD系数要求。注3：规定最大未成缆光纤的PMD。值，是为了支持成缆后光纤的PMD。满足系统应用的基本要求。测量未成缆光纤的PMD指标是必要的.但它不能确保成缆光纤的相应指标。未成缆光纤的PMD值会小于或等于成缆光纤的PMD值。未成缆光纤的PMD值与成缆光纤的PMD值的比例关系取决于光缆的结构和工艺，以及未成缆光纤的耦合条件。6.2.11
传输特性的测量方法
传输特性的测量方法见表7。
衰减系数
衰减点不连续性
衰减波长特性
衰减均匀性
色散特性
模场直径
截止波长
宏弯损耗
偏振模色散
传输特性的测量方法
测量方法
GB/T15972.40
GB/T15972.40
GB/T15972.40
GB/T33779.1
GB/T15972.42bzxz.net
GB/T15972.45
GB/T15972.44
GB/T15972.47
GB/T15972.48
注：根据对一定数量未成缆光纤测量得到的偏振模色散系数的数据，用YD/T1065.2给出的统计方法可计算出链路偏振模色散PMDo值。
机械性能
6.3.1
筛选试验水平
涂覆光纤机械强度筛选试验要求应符合表8的规定GB/T9771.1—2020
筛选应力
筛选试验要求
GPa
技术指标
≥0.69
注：筛选应力值0.69GPa约等于1.0%的应变或8.8N的张力值。三种不同单位之间的换算参见IECTR620482014中8.4。
6.3.2抗张强度
光纤老化前的最低抗张强度要求应符合表9的规定。表9光纤老化前的最低抗张强度要求光纤标距长度
威布尔概率水平为15%时最低抗张强度GPa
3.14
威布尔概率水平为50%时最低抗张强度GPa
3.80
注：试验用长样品进行时，光纤标距长度可选10m或20m，标距越长，对应的最低抗张强度值会减小KaeeiK
6.3.3
翘曲特性参数
光纤翘曲半径R应不小于4m。
涂覆层剥离力
6.3.4
光纤涂覆层剥离力要求应符合表10的规定。表10
涂覆层剥离力（平均值）
涂覆层剥离力（峰值）
光纤涂覆层剥离力要求
技术指标
1.0~5.0
1.0~8.9
注1：涂覆层剥离力平均值或峰值都是在试验过程中定义的，可以由供应商和用户协商规定。注2：对于表1中其他规格的涂覆层直径的光纤，经供应商和用户协商可以允许不同的剥离力值范围要求，例如涂覆层直径200μm的光纤，涂覆层剥离力（平均值）可为0.6N～5.0N，涂覆层剥离力（峰值）可为0.6N~8.9N
6.3.5动态疲劳参数
光纤动态疲劳参数要求应符合表11的规定6
6.3.6
动态疲劳参数 na
机械性能的试验方法
机械性能的试验方法见表12。
筛选试验
抗张强度
翘曲特性
涂覆层剥离力
动态疲劳参数
环境性能
6.4.1概述
表11
表12
光纤动态疲劳参数要求
机械性能的试验方法
试验方法
GB/T9771.1—2020
技术指标
>20
GB/T15972.30
GB/T15972.31
GB/T15972.34
GB/T15972.32
GB/T15972.33
B1.1类单模光纤的环境性能要求包括环境试验光衰减变化和环境试验后机械性能要求6.4.2环境试验光衰减变化要求
环境试验光衰减变化要求应符合表13的规定。表13
试验项目
恒定湿热
温度特性
6.4.3
环境试验光衰减变化要求
试验条件
温度为85℃±2℃，相对湿度不低于85%，放置30d
温度为85℃±2℃放置30d
温度范围为—60℃～+85℃两个循环周期浸泡在温度为23℃±5℃水中30d环境试验后机械性能要求
环境试验后机械性能要求应符合表14的规定。波长
1550.1625
1550.1625
1550,1625
1550.1625
允许的衰减变化
dB/km
0.05
0.05
0.05
≤0.05
GB/T 9771.1—2020
试验项目
恒定湿热
剥离力平均值
1.0~5.0
1.0~5.0
表14
环境试验后机械性能要求
剥离力峰值
1.08.9
1.08.9
威布尔概率水平
为15%时抗张强度
GPa
≥2.76
威布尔概率水平
为50%时抗张强度
GPa
≥3.03
动态疲劳参数
注：对于表1中其他规格的涂覆层直径的光纤，经过制造商和用户协商可以允许不同的剥离力值范围要求，例如涂覆层直径200μm的光纤.涂覆层剥离力（平均值）可为0.6N~5.0N，涂覆层剥离力（蜂值）可为0.6N~8.9N。
6.4.4
环境性能的试验方法
环境性能的试验方法见表15。
表15
恒定湿热
温度特性
环境性能的试验方法
试验方法
GB/T15972.50
GB/T15972.51
GB/T15972.52
GB/T15972.53
附录A
（资料性附录）
GB/T9771.1—2020
GB/T9771与IEC标准、ITU-T标准中单模光纤代号的对应关系GB/T9771与IEC标准、ITU-T标准中单模光纤代号的对应关系见表A.1。表A.1
GB/T9771与IEC标准、ITU-T标准中单模光纤代号的对应关系GB/T9771
B1.1
B1.2a
B1,2b
B1.2c
Bl.2d
B1.2e
B1.3
B2a
B2b
B4c
B4d
B4e
B6al
B6a2
B6b2
B6b3
IEC标准
B1.1
B1,2_b
B1.2_c
B1.2_d
B1.3
B2_a
B2_b
B4_c
B4_d
B4_e
B6_al
B6_a2
B6_b2
B6_b3
ITU-T标准
G.652.B
G.654.A
G,654.B
G.654.C
G.654.D
G.654.E
G.652.D
G.653.A
G.653.B
G.655.C
G.655.D
G.655.E
G.656
G.657.A1
G.657.A2
G.657.B2
G.657.B3
