【GB国家标准】 航空航天用高温钛合金棒材

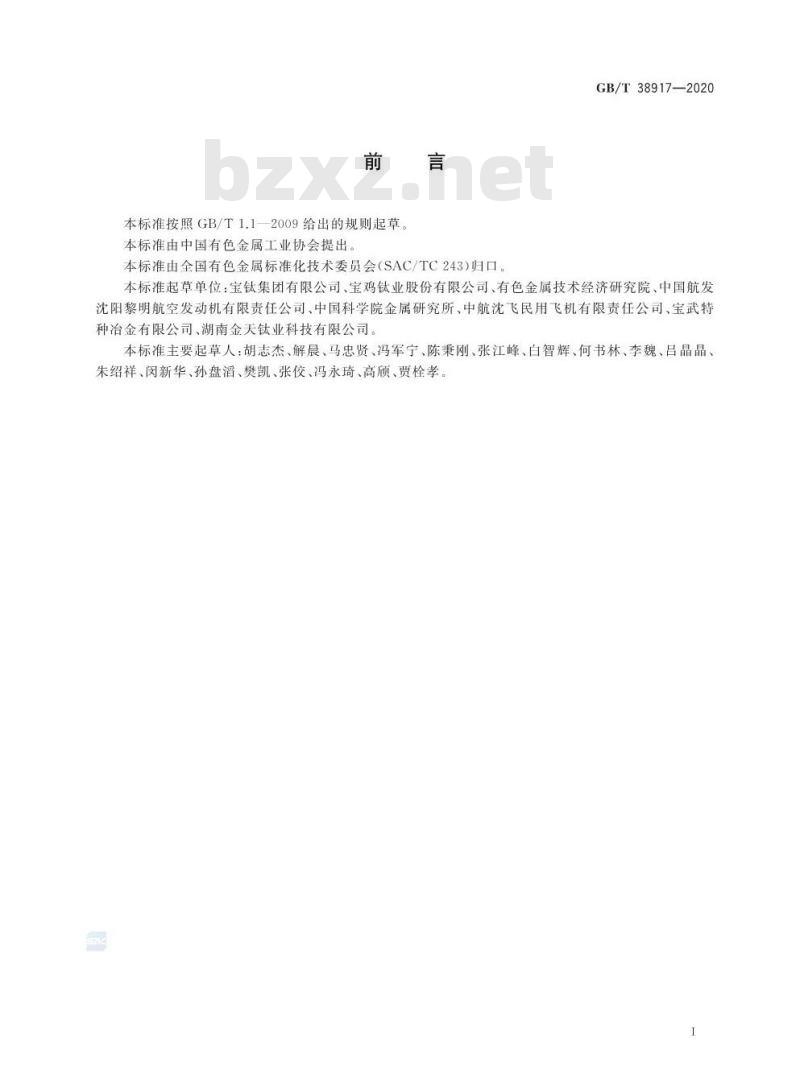

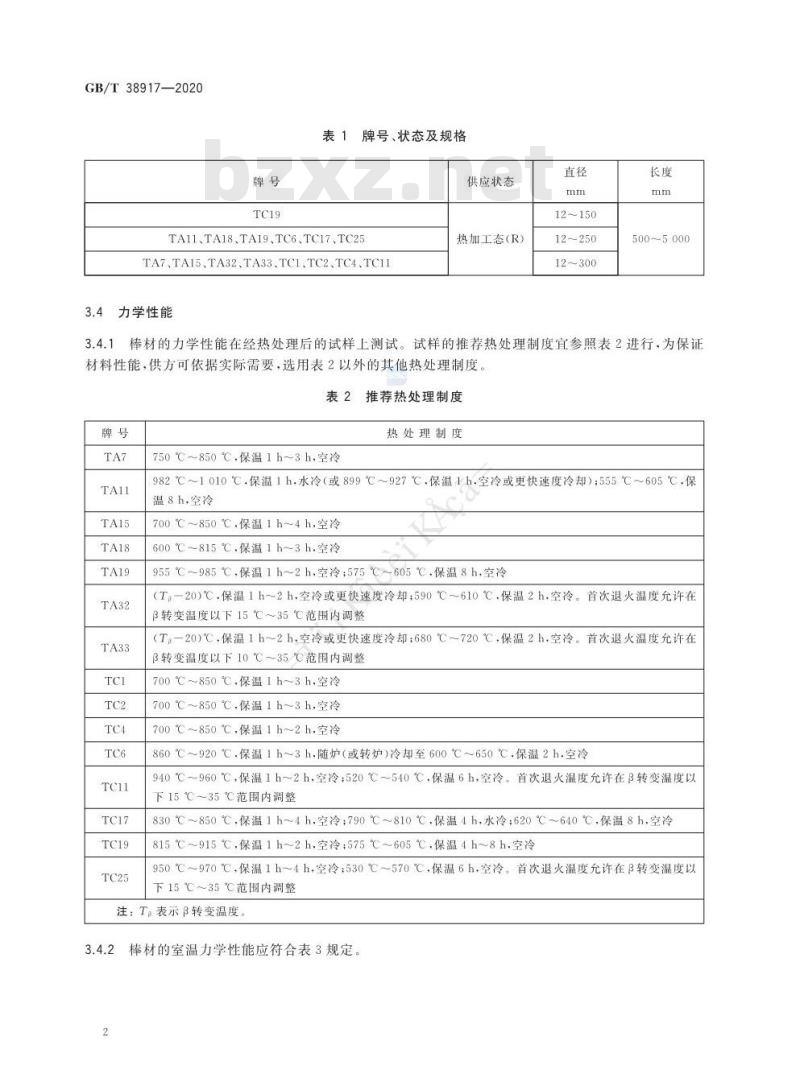

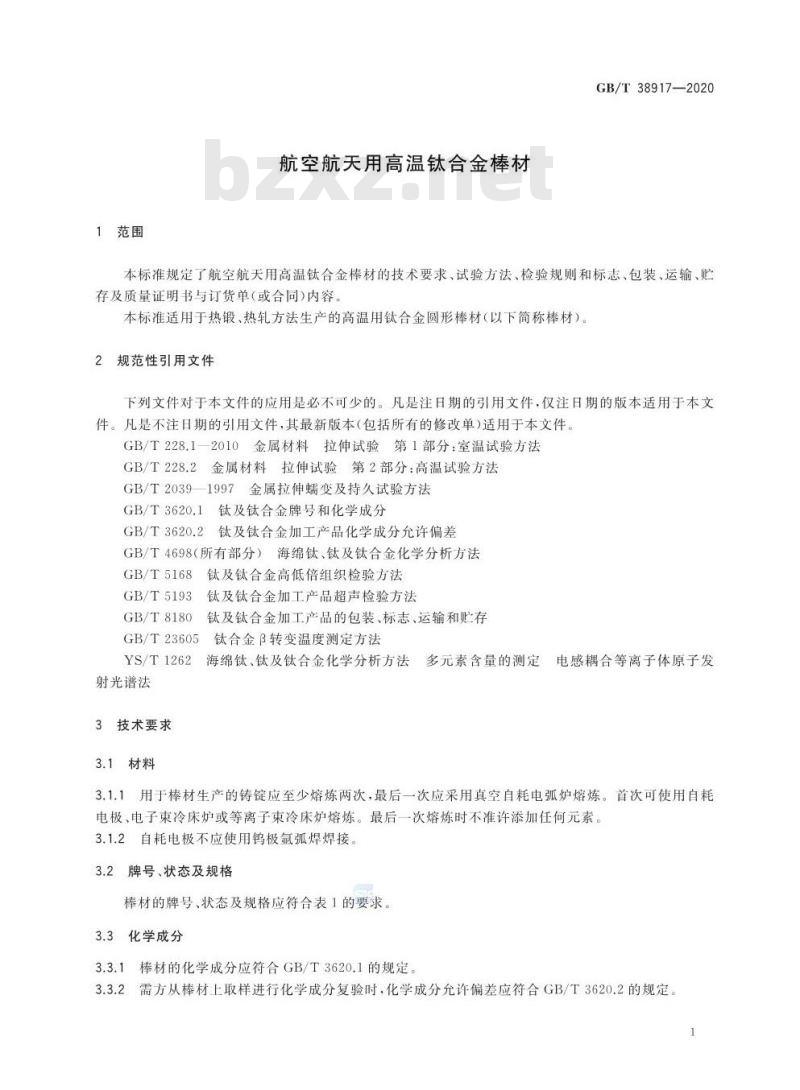

中华人民共和国国家标准 GB/T 38917—2020 航空航天用高温钛合金棒材 High temperature titanium alloy bars for aerospace 2020-06-02发布 国家市场监督管理总局 国家标准化管理委员会 发布 2021-04-01实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国有色金属工业协会提出，由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：宝钛集团有限公司、宝鸡钛业股份有限公司、有色金属技术经济研究院、中国航发沈阳黎明航空发动机有限责任公司、中国科学院金属研究所、中航沈飞民用飞机有限责任公司、宝武特种冶金有限公司、湖南金天钛业科技有限公司。 本标准主要起草人：胡志杰、解晨、马忠贤、冯军宁、陈秉刚、张江峰、白智辉、何书林、李魏、吕晶晶、朱绍祥、闵新华、孙盘滔、樊凯、张俊、冯永琦、高顾、贾栓孝。 1 范围 本标准规定了航空航天用高温钛合金棒材的技术要求、试验方法、检验规则和标志、包装、运输、贮存及质量证明书与订货单（或合同）内容。本标准适用于热锻、热轧方法生产的高温用钛合金圆形棒材（以下简称棒材）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 228.1—2010 金属材料拉伸试验 第1部分：室温试验方法 GB/T 228.2 金属材料拉伸试验 第2部分：高温试验方法 GB/T 2039—1997 金属拉伸蠕变及持久试验方法 GB/T 3620.1 钛及钛合金牌号和化学成分 GB/T 3620.2 钛及钛合金加工产品化学成分允许偏差 GB/T 4698（所有部分）海绵钛、钛及钛合金化学分析方法 GB/T 5168 电感耦合等离子体原子发射光谱法 GB/T 5193 海绵钛、钛及钛合金化学分析方法多元素含量的测定 GB/T 8180 钛及钛合金高低倍组织检验方法 GB/T 23605 钛及钛合金加工产品超声检验方法 YS/T 1262 钛及钛合金加工产品的包装、标志、运输和贮存 钛合金β转变温度测定方法 3 技术要求 3.1 材料 3.1.1 用于棒材生产的铸锭应至少熔炼两次，最后一次应采用真空自耗电弧炉熔炼。首次可使用自耗电极、电子束冷床炉或等离子束冷床炉熔炼。最后一次熔炼时不准许添加任何元素。 3.1.2 自耗电极不应使用钨极氩弧焊焊接。 3.2 牌号、状态及规格 棒材的牌号、状态及规格应符合表1的要求。 表1 牌号、状态及规格 牌号：TA11、TA18、TA19、TC6、TC17、TC25、TA7、TA15、TA32、TA33、TC1、TC2、TC4、TC11、TC19 供应状态：热加工态(R) 直径 (mm)：12~150, 12~250, 12~300 长度 (mm)：500~5000 3.3 化学成分 3.3.1 棒材的化学成分应符合 GB/T 3620.1 的规定。 3.3.2 需方从棒材上取样进行化学成分复验时，化学成分允许偏差应符合 GB/T 3620.2 的规定。 3.4 力学性能 棒材的力学性能在经热处理后的试样上测试。试样的推荐热处理制度宜参照表2进行。为保证材料性能，供方可依据实际需要，选用表2以外的其他热处理制度。 表2 推荐热处理制度 - TA7：750℃~850℃，保温1h~3h，空冷 - TA1：982℃~1010℃，保温1h，水冷（或899℃~927℃，保温1h，空冷或更快速度冷却）；555℃~605℃，保温8h，空冷 - TA15：700℃~850℃，保温1h~4h，空冷 - TA18：600℃~815℃，保温1h~3h，空冷 - TA19：955℃~985℃，保温1h~2h，空冷；575℃~605℃，保温8h，空冷 - TA32：(T-20)℃，保温1h~2h，空冷或更快速度冷却；590℃~610℃，保温2h，空冷 - TA33：首次退火温度允许在β转变温度以下15℃~35℃范围内调整；(T-20)℃，保温1h~2h，空冷或更快速度冷却；680℃~720℃，保温2h，空冷 - TC1：首次退火温度允许在β转变温度以下10℃~35℃范围内调整 - TC2：700℃~850℃，保温1h~3h，空冷 - TC4：700℃~850℃，保温1h~3h，空冷 - TC6：700℃~850℃，保温1h~2h，空冷 - TC11：860℃~920℃，保温1h~3h - TC17：700℃~850℃，保温1h~3h，空冷 - TC19：700℃~850℃，保温1h~3h，空冷 - TC25：700℃~850℃，保温1h~3h，空冷
