【GB国家标准】 35 kV及以下标准化继电保护装置通用技术要求

ICS29.240.01
K45
中华人民共和国国家标准
GB/T38922—2020
35kV及以下标准化继电保护装置通用技术要求
General specification for 35 kV and below voltage standardizedprotectionequipment
2020-06-02发布
国家市场监督管理总局
国家标准化管理委员会
2020-12-01实施
1范围
规范性引用文件
3术语、定义和缩略语
术语和定义
缩略语
4技术要求
4.10
4.11
4.12
4.13
4.14
4.15
环境条件
额定电气参数
功能及性能要求
开关量输入和输出
装置接口
对相关设备的要求
功率消耗
过载能力
直流电源影响
绝缘要求
耐湿热性能
电磁兼容性能
机械要求
连续通电
安全要求
4.16
保护联接阻抗
5试验方法
试验条件
结构及外观要求检查
功能及性能试验
气候环境试验
触点性能试验
直流电源影响试验
功率消耗试验·
过载能力试验
GB/T38922—2020
GB/T38922—2020

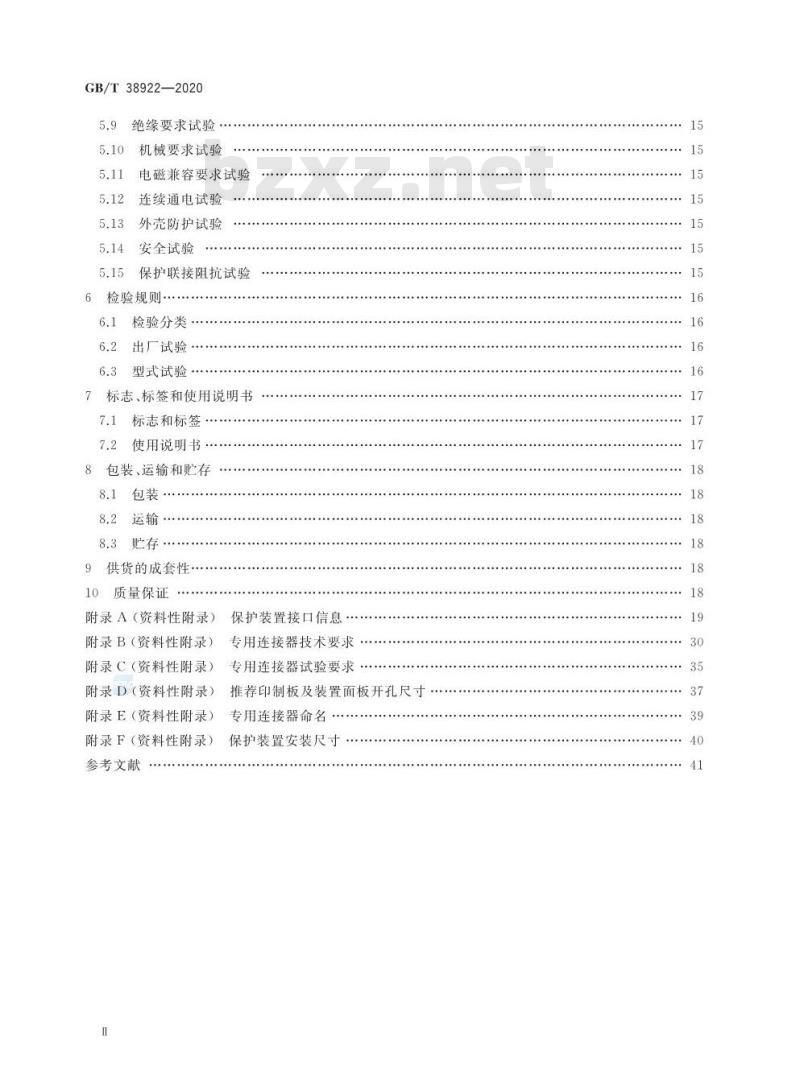

5.10
5.11
5.12
5.13
5.14
绝缘要求试验
机械要求试验
电磁兼容要求试验
连续通电试验
外壳防护试验
安全试验
5.15
保护联接阻抗试验
6：检验规则
检验分类·
出厂试验·
型式试验
7标志、标签和使用说明书
7.1标志和标签
使用说明书
8包装、运输和贮存
8.1包装
9供货的成套性
10质量保证
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
附录E（资料性附录）
附录F（资料性附录）
参考文献
保护装置接口信息
专用连接器技术要求
专用连接器试验要求
推荐印制板及装置面板开孔尺寸专用连接器命名
保护装置安装尺寸

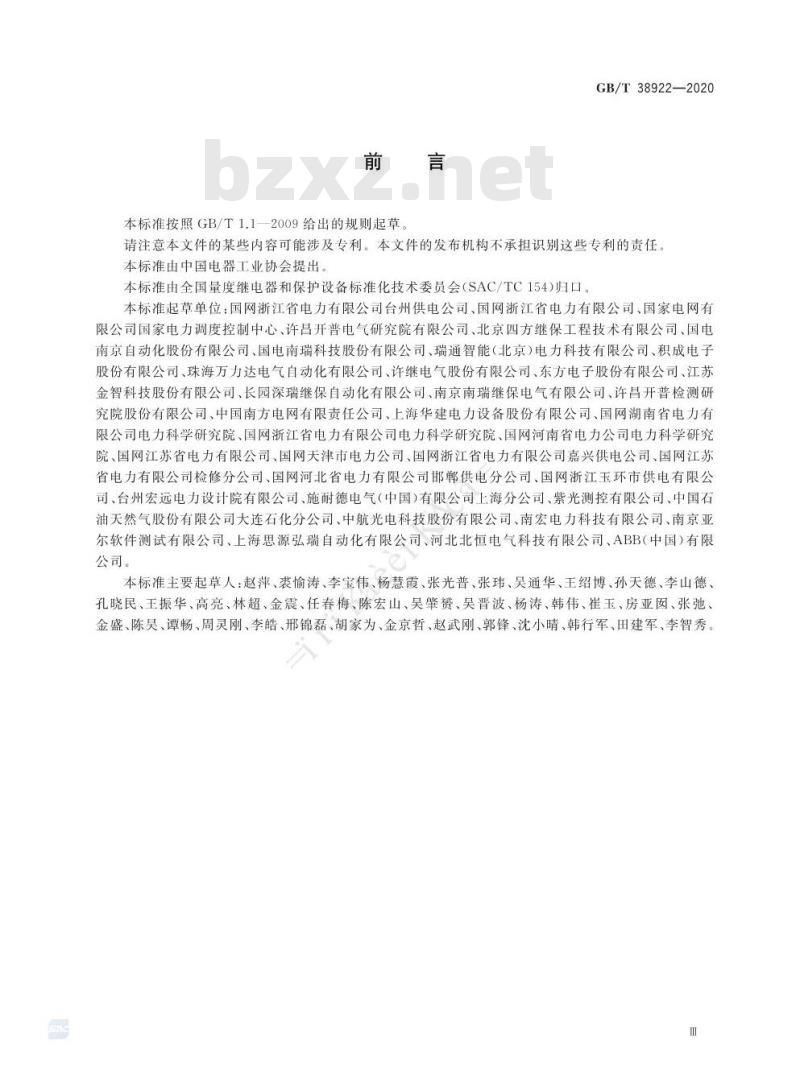

本标准按照GB/T1.1—2009给出的规则起草。GB/T38922—2020
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国电器工业协会提出。本标准由全国量度继电器和保护设备标准化技术委员会（SAC/TC154）归口本标准起草单位：国网浙江省电力有限公司台州供电公司、国网浙江省电力有限公司、国家电网有限公司国家电力调度控制中心、许昌开普电气研究院有限公司、北京四方继保工程技术有限公司、国电南京自动化股份有限公司、国电南瑞科技股份有限公司、瑞通智能（北京）电力科技有限公司、积成电子股份有限公司、珠海方力达电气自动化有限公司、许继电气股份有限公司、东方电子股份有限公司、江苏金智科技股份有限公司、长园深瑞继保自动化有限公司、南京南瑞继保电气有限公司、许昌开普检测研究院股份有限公司、中国南方电网有限责任公司华建电力设备股份有限公司、国网湖南省电力有限公司电力科学研究院、国网浙江省电力有限公司电力科学研究院、国网河南省电力公司电力科学研究院、国网江苏省电力有限公司、国网天津市电力公司、国网浙江省电力有限公司嘉兴供电公司、国网江苏省电力有限公司检修分公司、国网河北省电力有限公司邯郸供电分公司、国网浙江玉环市供电有限公司、台州宏远电力设计院有限公司、施耐德电气（中国）有限公司上海分公司、紫光测控有限公司、中国石油天然气股份有限公司大连石化分公司、中航光电科技股份有限公司、南宏电力科技有限公司、南京亚尔软件测试有限公司、上海思源弘瑞自动化有限公司、河北北恒电气科技有限公司、ABB（中国）有限公司。
本标准主要起草人：赵萍、裘愉涛、李宝伟、杨慧霞、张光普、张玮、吴通华、王绍博、孙天德、李山德、孔晓民、王振华、高亮、林超、金震、任春梅、陈宏山、吴肇、吴普波、杨涛、韩伟、崔玉、房亚窗、张弛、金盛、陈昊、谭畅、周灵刚、李皓、邢锦磊、胡家为、金京哲、赵武刚、郭锋、沈小晴、韩行军、田建军、李智秀。m
GB/T38922—2020
为规范电力系统中10kV~35kV电压等级标准化继电保护装置的应用，统一装置的技术要求、试验方法和检验规则等要求，实现不同制造商保护装置安装尺寸、插件布置、端子定义及连接器的标准化，提高设备生产、调试、运行和维护的便捷性，特制定本标准。本标准考虑到备用电源自动投人装置虽属于安全自动装置，但10kV～35kV电压等级的备用电源自动投人装置应用场合与继电保护装置相同，所以将其纳入本标准的范围本标准推荐的专用连接器采用了一种新型的结构设计，目前现场应用时间比较短，所以作为资料性附录，不做强制要求
本标准提出了标准化继电保护装置的安装尺寸、插件布置和端子定义方案。为满足差异化需求，各电网、电厂及不同电力用户在参照本标准技术要求基础上，制定符合自身要求的行业标准或企业标准。HiiKaeeiKAca-
1范围
35kV及以下标准化继电保护装置通用技术要求
GB/T38922—2020
本标准规定了变电站内10kV35kV标准化继电保护装置（以下简称装置）的技术要求、试验方法、检验规则及标志、包装、运输、贮存、供货的成套性、质量保证等要求。本标准适用于变电站内10kV~35kV电压等级的线路、分段（母联）、站用变、接地变、电容器和电抗器等电气设备的微机型继电保护装置及安全自动装置，作为该类装置设计、制造、试验和运行的依据。安装于其他场合的同类装置可参照执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T191包装储运图示标志
GB/T2887—2011
计算机场地通用规范
电工术语基本术语
GB/T2900.11
GB/T 2900.17
GB/T 2900.49
电工术语量度继电器
电工术语电力系统保护
GB/T4208—2017外壳防护等级（IP代码）GB/T4798.2
电工电子产品应用环境条件第2部分：运输GB/T5465.2一2008电气设备用图形符号第2部分：图形符号GB/T7261—2016
继电保护和安全自动装置基本试验方法GB/T72682015电力系统保护及其自动化装置用插箱及插件面板基本尺寸系列GB/T9361—2011
计算机场地安全要求
GB/T9969
工业产品使用说明书总则
GB/T11287—2000
电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震金第1篇：振动试验（正弦）
GB/T13384
机电产品包装通用技术条件
GB/T13729—2019远动终端设备
GB/T14285—2006
GB/T14537—1993
继电保护和安全自动装置技术规程量度继电器和保护装置的冲击与碰撞试验GB/T14598.2—2011
量度继电器和保护装置第1部分：通用要求GB/T14598.24—2017
(COMTRADE）通用格式
GB/T14598.262015
GB/T14598.27—2017
GB/T17626.22018
GB/T17626.8—2006
量度继电器和保护装置第24部分：电力系统暂态数据交换量度继电器和保护装置第26部分：电磁兼容要求量度继电器和保护装置第27部分：产品安全要求电磁兼容试验和测量技术静电放电抗扰度试验电磁兼容
试验和测量技术
工频磁场抗扰度试验
GB/T38922—2020
GB/T17626.9一2011电磁兼容试验和测量技术脉冲磁场抗扰度试验GB/T17626.10—2017电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验GB/T32897智能变电站多功能保护测控一体化装置通用技术条件DL/T364—2010
光纤通道传输保护信息通用技术条件DL/T478—2013
继电保护和安全自动装置通用技术条件DL/T526—2013
备用电源自动投人装置技术条件DL/T667远动设备及系统第5部分：传输规约第103篇：继电保护设备信息接口配套标准DL/T8232017
反时限电流保护功能技术规范
DL/T860（所有部分）变电站通信网络和系统DL/T1075
保护测控装置技术条件
3术语、定义和缩略语
3.1术语和定义
GB/T2900.1、GB/T2900.17、GB/T2900.49、GB/T32897和DL/T1075界定的以及下列术语和定义适用于本文件。
3.1.1
标准化继电保护装置standardizedprotectionequipment采用统一安装方式、结构尺寸以及输入输出接口，可实现不同制造商同类型产品通用互换要求的继电保护装置。
缩略语
下列缩略语适用于本文件。
Kaeei
GOOSE：面向通用对象的变电站事件（GenericObjectOrientedSubstationEvent）PPS：秒脉冲(PulseperSecond)
SOE：事件顺序记录（SequenceofEvent）SV：采样值（SampledValue）
4技术要求
4.1环境条件
正常工作大气条件
4.1.1
装置的正常工作大气条件应满足以下要求a）环境温度：-10℃～+55℃；
b）相对湿度：5%95%（装置内部既无凝露，也不应结冰）；大气压力：80kPa~110kPa。
4.1.2基准试验大气条件
装置的基准试验大气条件应满足以下要求环境温度：20℃土5℃；
b）相对湿度：45%75%；
大气压力：86kPa~106kPa。
4.1.3贮存、运输环境条件
装置贮存、运输环境条件应满足以下要求：贮存环境温度为一25℃～+55℃，相对湿度不大于85%；a)
b）运输环境温度为一40℃～十70℃，相对湿度不大于85%。4.1.4周围环境
装置使用地点周围环境应符合以下要求：遮阳、挡雨雪，防御雷击、沙尘.通风；a）
电磁干扰不超过GB/T14598.26—2015规定的A类电气环境；b)
GB/T38922—2020
使用地点不出现超过GB/T11287一2000规定的严酷等级为1级的振动，运输贮存过程不出现超过GB/T14537—1993规定的严酷等级为1级的冲击和碰撞；d)
使用地点无爆炸危险的物质，周围介质不含有能腐蚀金属、破环绝缘和表面镀覆及涂覆层的介质及导电介质，无明显的水汽，无严重的霉菌存在；e)
使用场地符合GB/T9361—2011中B级安全要求的规定；f
安装场所具有可靠的接地点，并符合GB/T2887—2011中5.8的规定。特殊环境条件
4.1.5
KaeeiKA
当超出4.1.1、4.1.3、4.1.4规定的环境条件时，由用户与制造商商定。4.2
额定电气参数
4.2.1直流工作电源
对装置直流工作电源的规定如下：额定电压：220V、110V；
b）：允许偏差：一20%~+10%：
纹波系数：不大于5%。公
4.2.2
交流量输入
4.2.2.1
模拟量采样回路
对装置模拟量采样回路的规定如下：交流电压额定值UN：100//3V、100V；a）
交流电流额定值IN：1A、5A：
频率额定值fN:50Hz。
4.2.2.2
数字量采样回路
对装置数字量采样回路的规定如下：交流电流数字量：采样值传输应采用DL/T860.92规约，0x01表示1mA；a)
交流电压数字量：采样值传输应采用DL/T860.92规约，0x01表示10mV；频率额定值：50Hz；
d）采样率：不低于4000Hz采样频率。4.2.3数字量输出回路
装置SV应采用DL/T860.92规定的数据格式输出采样值，采样率不低于4000Hz3
GB/T38922—2020
4.2.4开关量输入
4.2.4.1常规开关量
硬接点开关量的接口电平：DC220V、DC110V。4.2.4.2数字开关量
装置GOOSE输入输出应采用DL/T860.81规定的数据格式。3功能及性能要求
4.3.1装置的基本要求
4.3.1.1装置应满足继电保护“可靠性、选择性、灵敏性、速动性”的要求。4.3.1.2装置应具备反映应用对象各种故障及异常状态的保护功能，并能为应用对象的正常运行提供必要的测量、控制及监视功能
4.3.1.3装置应具备在线自检功能，并满足GB/T14285一2006中4.1.12.5的要求4.3.1.4装置的保护功能不应依赖外部对时系统。4.3.1.5装置保护动作出口回路应经启动元件开放，以提高保护的可靠性。4.3.1.6装置应具备就地和远方投退软压板、修改定值、切换定值区、信号复归等操作功能。4.3.1.7装置应按时间顺序记录正常操作信息，如开关量输入变位、压板切换、定值修改、定值区切换等。在装置直流电源消失时不应去失已记录的信息，所有记录应按时间顺序循环覆盖。4.3.1.8直流电源消失时，装置应输出告警触点信号。直流电源回路出现各种异常情况（如短路、断线、接地等）时装置不应误动作。
4.3.1.9装置保护功能和测控功能应相互独立，保护动作不应影响测控的正常功能，测控操作也不应影响保护功能。装置的保护功能及其出口回路应能不依赖于厂站自动化系统独立运行。4.3.1.10装置应支持DL/T667或DL/T860规定的通信协议。4.3.1.11装置采用DL/T860标准通信时，检修硬压板投入后，装置应有明显指示（面板指示灯或界面显示）。反映检修硬压板状态的遥信应不置检修品质位，装置上送至站控层的其他报文应带相应的检修品质位。当装置通过GOOSE接收其他过程层装置的检修硬压板信号并转发至站控层时，装置应将该信号的检修品质位清除后转发。4.3.1.12装置采用DL/T860标准通信时，上送站控层数据所带的时标应采用标准零时区，人机界面应采用当地时区。
4.3.1.13装置的时钟和时钟同步要求如下：装置应具有硬件时钟电路，装置在失去直流电源时，硬件时钟应能正常工作；a)
b）装置应具有通信对时功能：
装置应具有与外部标准授时源同步的对时接口，采用IRIG-B码信号同步时，装置时钟误差不超过士1ms；
失去外部标准授时源时，装置自身时钟精度在24h内误差不应超过土5s。d)
装置配置操作插件时，操作插件功能要求如下：4.3.1.14
应具备跳闸回路和合闸回路的监视功能；a）
应具备防跳回路，且防跳功能方便取消；e
4.3.1.15
应具备跳合闸保持回路；
应具备断路器位置信号输出触点。装置与自动化系统相连的通信接口应至少具备2个，并应具有通信状态的监视和异常报警功能。
4.3.2装置保护功能要求
装置保护功能配置要求如下：
4.3.2.1
线路保护应符合GB/T14285一2006中4.4、4.5的要求；b)
分段（母联）保护应符合GB/T14285—2006中4.8.7的要求；c)
电容器保护应符合GB/T14285—2006中4.11的要求；电抗器保护应符合GB/T14285—2006中4.12的相关要求；d）
站用变、接地变保护应符合GB/T14285—2006中4.3的相关要求；e）
电动机保护应符合GB/T14285一2006中4.13的要求：GB/T38922—2020
备用电源自动投入装置应符合DL/T526一2013中4.9的要求，满足典型主接线（如：单母线、g）
单母线分段和内桥接线）的备自投逻辑要求。2装置应具有记录故障和保护动作过程的功能，为分析保护动作行为提供详细、全面的数据信4.3.2.2
息。装置故障记录要求如下：
a）记录内容应包括保护动作元件、动作时间以及故障前后模拟量输人、开关量输入，开关量输出等，并具备存储不少于8次最新故障录波数据的功能；b）
故障录波数据应至少包含故障前2个周波、故障后6个周波的连续采样值；c）
故障录波数据格式应采用GB/T14598.24—2017规定的COMTRADE格式。4.3.3
装置测控功能要求
4.3.3.1模拟量采集
装置模拟量采集要求如下：
应具备交流采样功能，能够提供电压、电流、有功功率、无功功率和频率等数据功能；a）
应具备测量值变化死区设置功能，当测量值变化超过死区时上送该测量值；b）
采用DL/T860标准通信时，发送的遥测量应具有品质标识：d）接收DL/T860.92采样值报文时，应具备对DL/T860.92采样值报文格式、时标、通信状态的监视判别功能，并对品质位做相应处理。4.3.3.2
开关量采集
装置开关量采集要求如下：
a）采用硬接点开关量输入时，输入回路应采用光电隔离，应具备软件或硬件防抖功能；b）开关量变位遥信报文应优先传送；应具备事件顺序记录（SOE)功能；d）接收GOOSE报文时，应具备对GOOSE报文格式、时标、通信状态的监视判别功能，并对品质位做相应处理。
4.3.3.3控制功能
装置控制功能要求如下：
a）应具备设置远方、就地控制方式的功能，就地控制方式支持强合、强分；b）应具备“选择-返校-执行”遥控命令的功能；c）应具备执行复归命令的功能：d）：宜具备防误操作闭锁功能；GB/T38922—2020
e）线路保护装置和分段（母联）保护装置应具备检同期合闸功能。4.3.4装置性能要求
4.3.4.1保护性能要求
装置固有准确度应符合以下要求：a）交流电流准确度：在0.05IN～20I范围内，相对误差不超过土2.5%或绝对误差不超过士0.01I~；或者在0.11～401范围内，相对误差不超过士2.5%或绝对误差不超过士0.02Iv，零序电流准确测量范围由制造商产品文件规定；交流电压准确度：在0.01Uv～1.5U范围内，相对误差不超过士2.5%或绝对误差不超过b)
0.010N；
频率准确度：在45Hz~55Hz范围内，绝对误差不超过士0.05Hz；c
d）滑差闭锁准确度：相对误差不超过土10%或绝对误差不超过士0.2Hz/s；电压变化率闭锁准确度：相对误差不超过士10%或绝对误差不超过士0.1U~/s；e)
角度准确度：绝对误差不超过士3°；延时时间准确度：相对误差不超过土1%或绝对误差不超过土40ms；低频减载延时时间准确度：相对误差不超过土1%或绝对误差不超过土60ms；反时限延时时间准确度满足DL/T823一2017中5.3的要求；j）
对于复合量输人元件，其准确度要求由企业产品标准规定4.3.4.2测量性能要求
装置交流模拟量测量性能应符合以下要求影响量的参比条件和试验允许误差符合GB/T13729—2019中表7的规定；a）
被测量的参比条件符合GB/T13729—2019中表8的规定；b）
在a）、b)规定的参比条件下，允许的基本误差为：交流电压、交流电流：土0.2%；有功功率、无功功率：土0.5%；功率因数：士0.5%；Www.bzxZ.net
频率：士0.01Hz（在45Hz~55Hz范围内）。4.3.4.3过程层GOOSE报文输入和输出装置过程层GOOSE报文输入和输出应符合以下要求：装置记录的GOOSE输入时标误差不超过土1ms，多个GOOSE输人的时间分辨率不超过a）
±2ms;
装置具备GOOSE单顿跳闸功能；
装置从接收保护跳闸、合闸GOOSE命令到装置跳闸、合闸继电器触点动作的时间不超过10ms;
d）装置支持GOOSE点对点和组网方式传输.传输协议遵循DL/T860.81的规定开关量输入和输出
4.4.1
开关量输入
装置开关量输人应符合以下要求：a）装置中所有开关量输入回路的外部直流电源与装置内部电源隔离；6
b）所有遥信开关量输入同时变位时，不误发、丢失遥信，SOE记录正确；事件顺序记录（SOE）分辨率：≤2ms；c）
GB/T38922—2020
d）开关量输人回路的启动电压值不大于0.7倍额定电压值，且不小于0.55倍额定电压值，4.4.2开关量输出
装置开关量触点输出的性能应符合GB/T14598.2—2011中6.11的要求。制造商应提供下列信息：
a）机械和电气耐久性（空载和有载）；b）
极限接通容量；
连续和短时通过触点电流；
极限断开容量，直流电阻和电感负载、交流电阻和电感负载；d）
触点电压。
5装置接口
4.5.1通用要求
通用要求如下：
a）装置通信接口要求如下：
间隔层通信接口：应至少具备2个通信口；1）
过程层接口：应采用光以太网接口，支持SV和GOOSE共口传输；2）
对时接口：应能接收IRIG-B码同步对时信号；3）
纵联通道接口：线路纵联电流差动保护装置应具备至少1路级纵联通道收/发光接口：4
5）其他接口：装置前面板宜具备独立的调试以太网口或USB接口。b）
各类型保护装置端子定义可参考附录A。除通信接口外，装置模拟量采集、电源及0信号回路接口可采用专用连接器或其他连接器：c
专用连接器技术要求可参考附录B4.5.2连接器要求
装置连接器应符合以下要求：
连接器的绝缘体材料满足VO阻燃等级；a）
电源插件、操作插件、开出插件和CPU插件连接器由插头与插座组成，插座固定安装于装置内部，插头与插座对插后通过螺钉锁紧固定；c
交流插件连接器可采用一体式或分离式，接触件适配压接2.5mm2~4mm2导线；交流插件连接器采用分离式时，插头端在非插合状态具备每一个电流通道内部两两孔位自动d）
短接功能；
电源插件、操作插件、开出插件和CPU插件连接器，插座端装插针，尾端为弯式印制板焊接形式：插头端装插孔，尾端宜采用冷压压线形式，适配冷压1.5mm～2.5mm导线：f)
专用连接器试验方法可参考附录C；专用连接器推荐安装固定开孔尺寸可参考附录D；g）
h）专用连接器命名可参考附录E4.5.3通信接口
装置各类通信接口应符合以下要求：
