【GB国家标准】 玛瑙 北红玛瑙 鉴定

ICS39.060
D59
中华人民共和国国家标准
GB/T38816—2020
北红玛瑙
AgateBeihongagate-Testing
2020-06-02发布
国家市场监督管理总局
国家标准化管理委员会
2020-12-01实施
本标准按照GB/T1.1—2009给出的规则起草本标准由全国珠宝玉石标准化技术委员会（SAC/TC298)归口。GB/T38816—2020
本标准起草单位：中国地质大学（北京）珠宝学院、黑龙江省进出口宝玉石产业协会、哈尔滨海关技术中心、黑龙江省逊克县人民政府、金红珠宝有限公司。本标准主要起草人：何雪梅、徐铁英、袁强、祁丙连、石耀辉、王晓华、沈洪林、李铁柱、时莉、郭俊久、房大民、王春生、张勇、鲁智云、吴帆、金芯羽、王心辰、张平、潘彦玫1

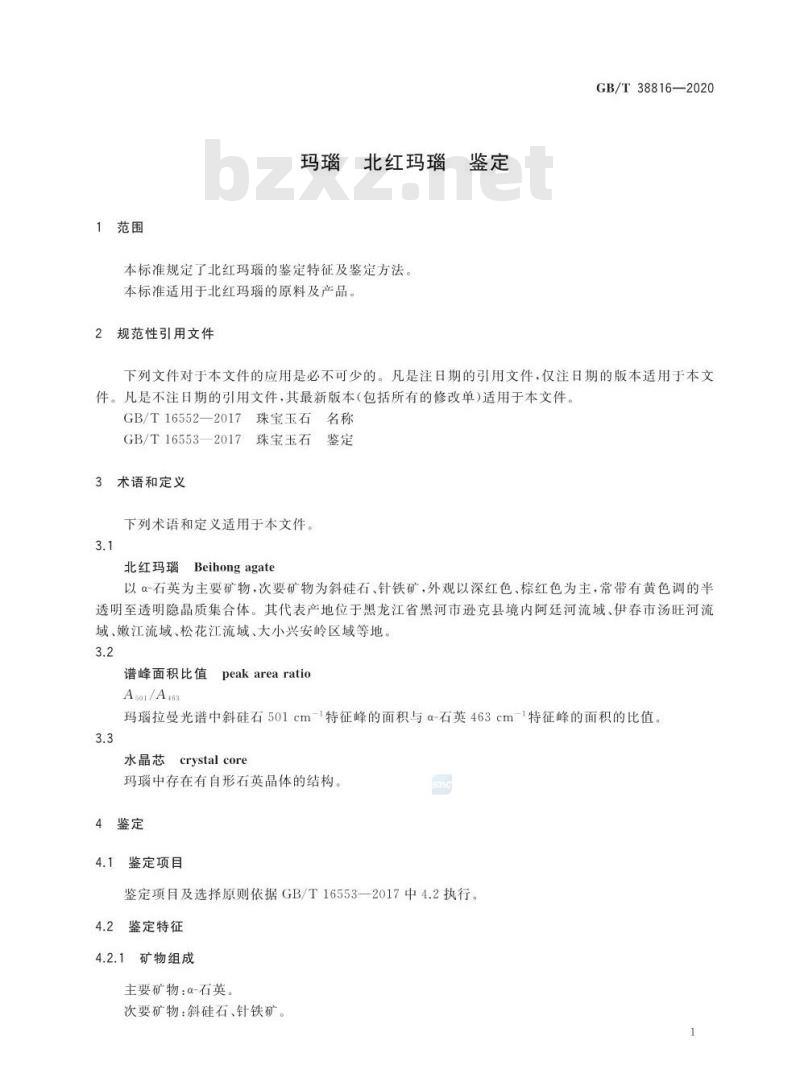

1范围
北红玛瑙
本标准规定了北红玛瑙的鉴定特征及鉴定方法本标准适用于北红玛瑙的原料及产品。2
规范性引用文件
GB/T38816—2020
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。7珠宝玉石名称
GB/T16552—2017
GB/T16553—2017珠宝玉石
术语和定义
下列术语和定义适用于本文件。3.1
Beihongagate
北红玛瑙
以α-石英为主要矿物，次要矿物为斜硅石、针铁矿，外观以深红色、棕红色为主，常带有黄色调的半透明至透明隐晶质集合体。其代表产地位于黑龙江省黑河市逊克县境内阿廷河流域、伊春市汤旺河流域、嫩江流域、松花江流域、大小兴安岭区域等地。3.2
谱峰面积比值
peakarearatio
A501/A463
玛瑙拉曼光谱中斜硅石501cm-特征峰的面积与α-石英463cm1特征峰的面积的比值。3.3
crystal core
水晶芯
玛瑙中存在有自形石英晶体的结构。4鉴定
鉴定项目
SAG
鉴定项目及选择原则依据GB/T16553—2017中4.2执行。鉴定特征
4.2.1矿物组成
主要矿物：α-石英
次要矿物：斜硅石、针铁矿。
GB/T38816—2020

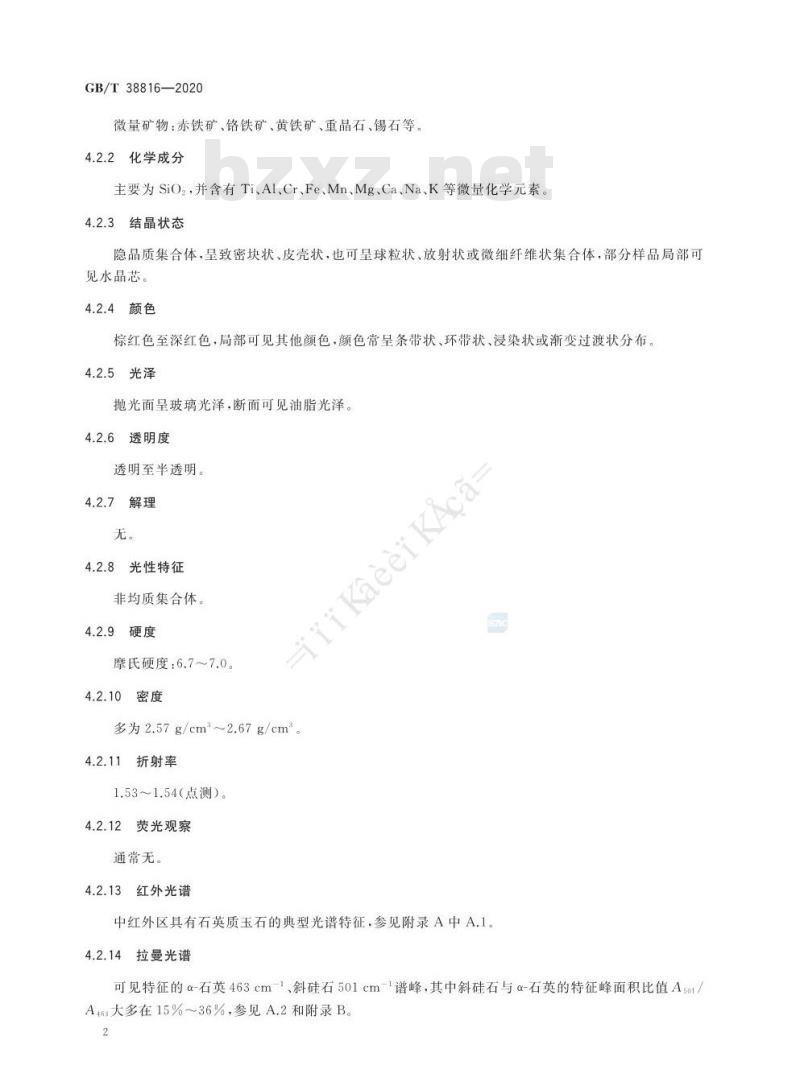

微量矿物：赤铁矿、铬铁矿、黄铁矿、重晶石、锡石等4.2.2化学成分
主要为SiOz，并含有Ti、Al、Cr、Fe、Mn、Mg、Ca、Na、K等微量化学元素。4.2.3结晶状态
隐品质集合体，呈致密块状、皮壳状，也可呈球粒状、放射状或微细纤维状集合体，部分样品局部可见水晶芯。
4.2.4颜色
棕红色至深红色，局部可见其他颜色，颜色常呈条带状、环带状、浸染状或渐变过渡状分布，4.2.5光泽
抛光面呈玻璃光泽，断面可见油脂光泽，4.2.6透明度
透明至半透明。
4.2.7解理
4.2.8光性特征
非均质集合体。
4.2.9硬度
摩氏硬度：6.7～7.0。
4.2.10
iiKaeeiKAca=
多为2.57g/cm~2.67g/cm。
折射率
4.2.11
1.53~1.54（点测）。
4.2.12
荧光观察
通常无。
4.2.13
红外光谱
中红外区具有石英质玉石的典型光谱特征，参见附录A中A.1。4.2.14
拉曼光谱
可见特征的α-石英463cm-1、斜硅石501cm-1谱峰，其中斜硅石与α-石英的特征峰面积比值A501/A6大多在15%~36%，参见A.2和附录B2

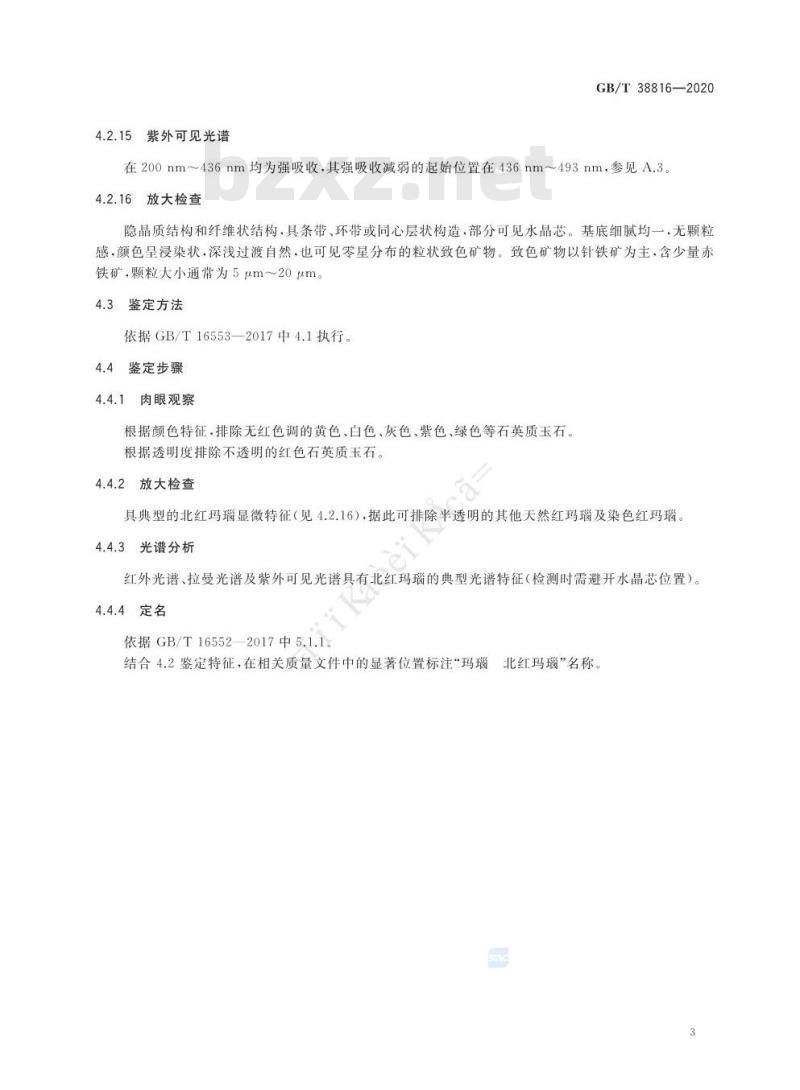

5紫外可见光谱
4.2.15
GB/T38816-—2020
在200nm~436nm均为强吸收，其强吸收减弱的起始位置在436nm~493nm，参见A.3。4.2.16
放大检查
隐晶质结构和纤维状结构，具条带、环带或同心层状构造，部分可见水晶芯。基底细腻均一，无颗粒感，颜色呈浸染状，深浅过渡自然，也可见零星分布的粒状致色矿物。致色矿物以针铁矿为主，含少量赤铁矿，颗粒大小通常为5uμm~20μm。鉴定方法
依据GB/T16553—2017中4.1执行。4.4
鉴定步骤
4.4.1肉眼观察
根据颜色特征.排除无红色调的黄色、白色、灰色、紫色、绿色等石英质玉石。根据透明度排除不透明的红色石英质玉石。4.4.2放大检查
具典型的北红玛瑙显微特征（见4.2.16），据此可排除半透明的其他天然红玛瑙及染色红玛瑙。4.4.3光谱分析
红外光谱、拉曼光谱及紫外可见光谱具有北红玛瑙的典型光谱特征（检测时需避开水晶芯位置）4.4.4定名
依据GB/T16552—2017中5.1.1
结合4.2鉴定特征，在相关质量文件中的显著位置标注“玛瑙北红玛瑙”名称
GB/T38816—2020
A.1北红玛瑙的典型红外光谱
A.1.1测试条件
测试方法：反射法。
附录A
（资料性附录）
北红玛瑙的典型光谱特征
测试范围：2000cm-1~400cm-1
扫描次数：32次。
分辨率：4cm-1。
2红外光谱
A.1.2
北红玛瑙的典型红外光谱见图A.1。100)
80
60-
40
20 -
400
600
北红玛瑙的典型拉曼光谱
A.2.1
测试条件
H00
1000
1200
波数/em
1 400
图A.1北红玛瑙的典型红外光谱
测试范围：100cm=1~1800cm-1
1600
2 000
激发光源波长：532nm。
扫描时间：5S。
A.2.2
拉曼光谱
北红玛瑙的典型拉曼光谱见图A.2。12 000
10000
8000bZxz.net
G000
4 000 -
2 000
200
400
Tog
图A.2
北红玛瑙的典型紫外可见光谱
测试条件
A.3.1
测试方法：反射法。
测试范围：200nm900nm。
扫描速度：高速
采样间隔：0.5nm。
A.3.2
紫外可见光谱
H00
620
1000
拉受位移/crm
［20]
北红玛瑙的典型拉曼光谱
北红玛瑙有2种典型的紫外可见光谱，见图A.3、图A.4。1400
GB/T38816—2020
16001800
GB/T38816—2020
20棕红你
18
14 -
10-
200
300
图A.3
20深纠色
18 -
16 -
14 -
12-
8 -
200
300
136m
100
500
淡长/nm
600
Y00
棕红色北红玛瑙的典型紫外可见光谱493 nir
4100
500
波·K/num
600
700
图A.4
深红色北红玛瑙的典型紫外可见光谱0.10
0. 08
0.06
0.04
0.02
0.00
0. 02
800
0.10
0.08
0.06
0.00
-0. 02
800
附录B
（资料性附录）
谱峰面积比值A501/A463测量方法示意谱峰面积比值A5a1/A463测量方法及报告见图B.1及表B.1。GB/T38816-—2020
图B.1为北红玛瑙典型拉曼光谱中的501cm-1（斜硅石特征谱峰）、463cm-1（α-石英特征谱峰）积分面积测量示意图，表B.1为501cm-1（斜硅石特征谱峰）、463cm-1（α-石英特征谱峰）吸收峰的谱峰面积比值报告。
12 000 -
10.000
8 000 -
度6000-
4 000 -
2 000 -
振动模式
α-石英的Si-OSi
对称伸缩-弯曲振动
斜硅石的Si0Si
对称伸缩-弯曲振动
200
962
100
图B.1
400
6i0
450
500
拉受位稳元m
620
1000
拉曼位格/cm-
1200
1100
谱峰面积比值A501/A463测量方法示意图表B.1
α-石英与斜硅石的谱峰面积报告频率范围/cm
460465
500~503
蜂位/cm-
463
501
550
1600
积分面积
185637.17
45873.04
谱峰面积比值
25%
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
