【HG化工标准】 偏光片用聚乙烯醇( PVA )薄膜

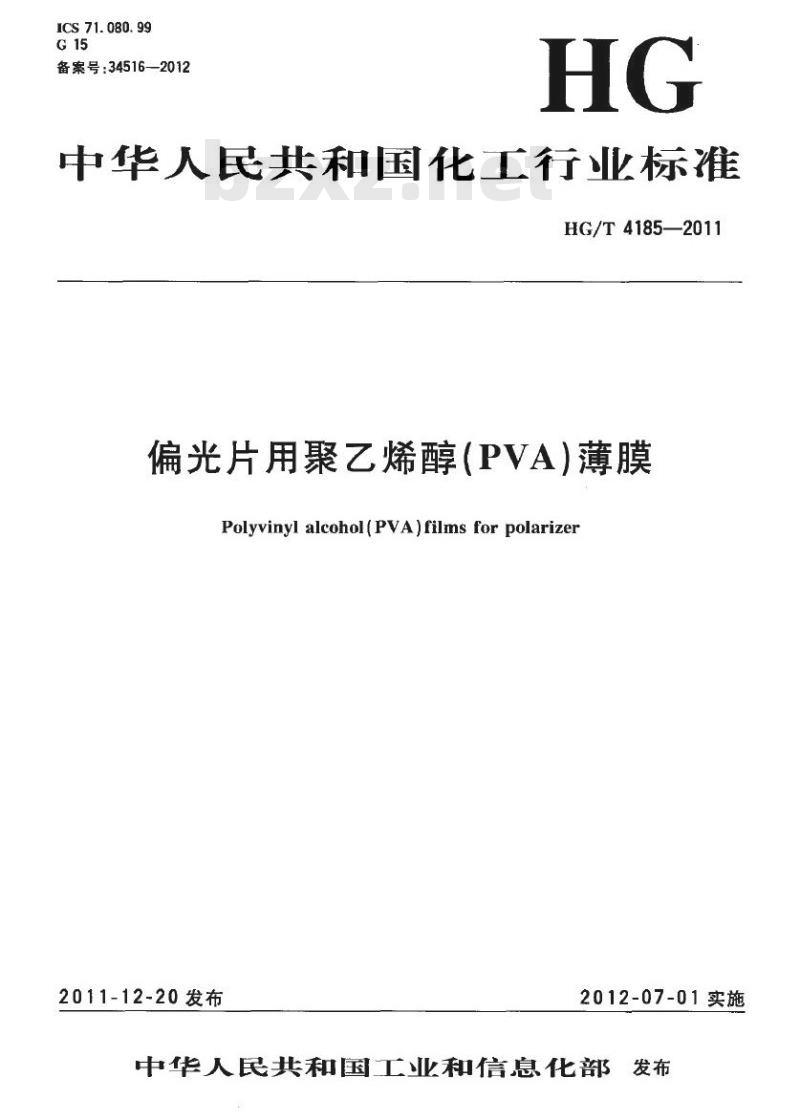

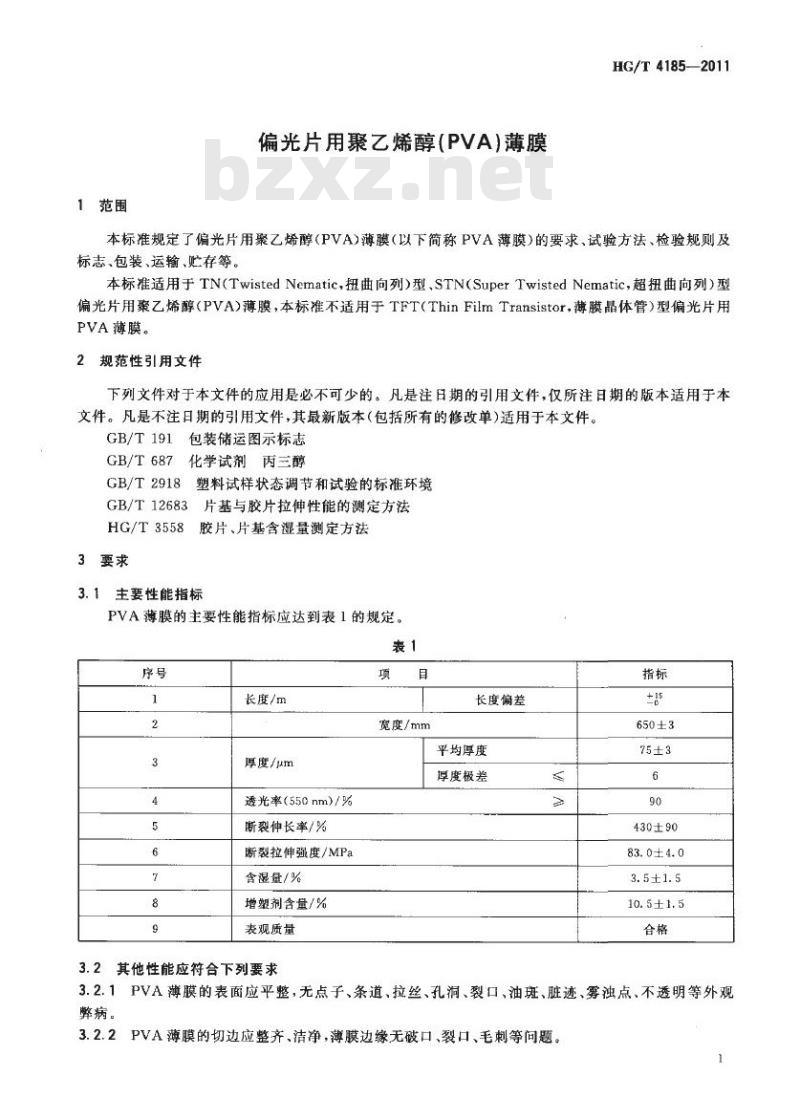

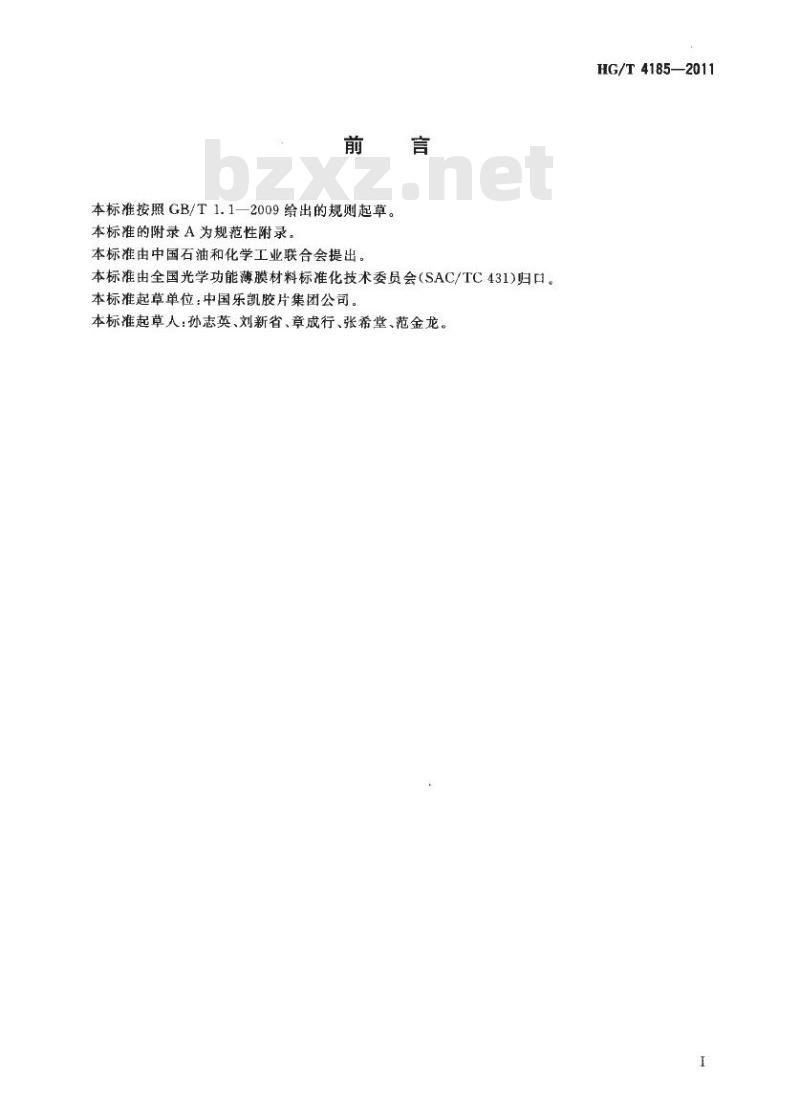

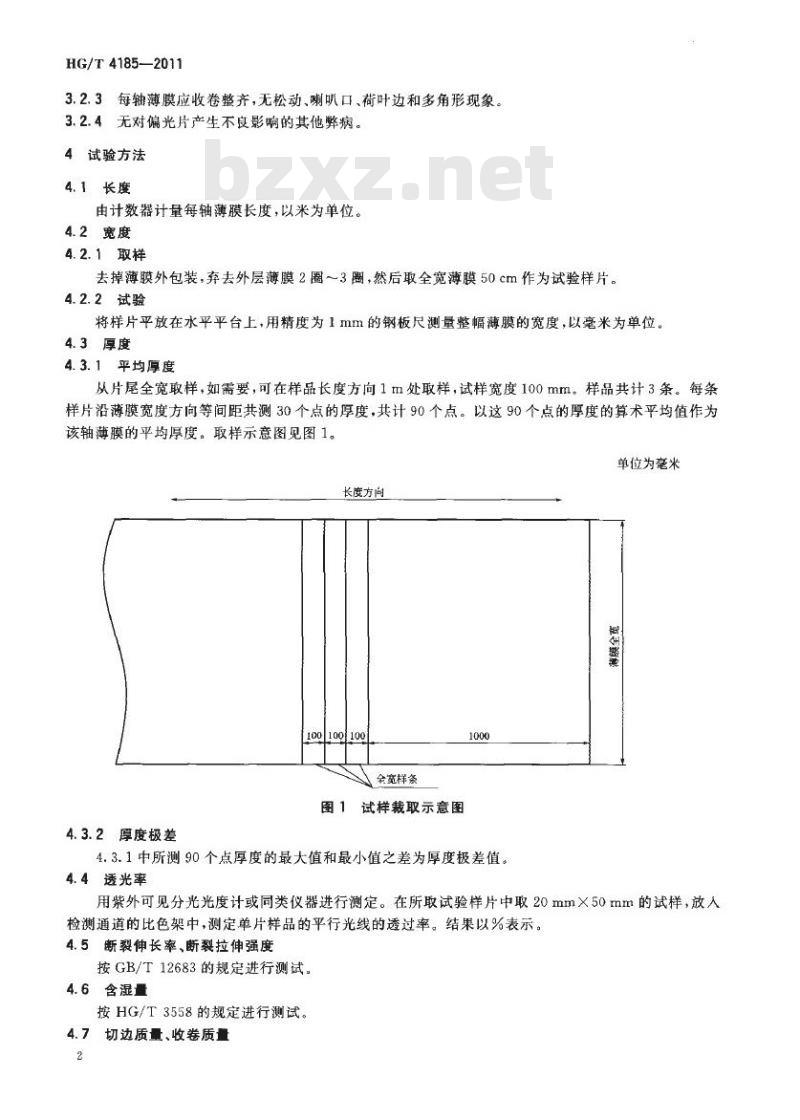

HG/T 4185—2011 偏光片用聚乙烯醇（PVA）薄膜 Polyvinyl alcohol (PVA) films for polarizer 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准的附录 A 为规范性附录。 本标准由中国石油和化学工业联合会提出。本标准由全国光学功能薄膜材料标准化技术委员会 (SAC/TC 431) 归口。本标准起草单位：中国乐凯胶片集团公司。本标准起草人：孙志英、刘新省、章成行、张希堂、范金龙。 1 范围 本标准规定了偏光片用聚乙烯醇（PVA）薄膜（以下简称 PVA 薄膜）的要求、试验方法、检验规则及标志、包装、运输、贮存等。 本标准适用于 TN（Twisted Nematic，扭曲向列）型、STN（Super Twisted Nematic，超扭曲向列）型偏光片用聚乙烯醇（PVA）薄膜，本标准不适用于 TFT（Thin Film Transistor，薄膜晶体管）型偏光片用 PVA 薄膜。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 687 化学试剂 丙三醇 GB/T 2918 塑料试样状态调节和试验的标准环境 GB/T 12683 片基与胶片拉伸性能的测定方法 HG/T 3558 胶片、片基含湿量测定方法 3 要求 3.1 主要性能指标 PVA 薄膜的主要性能指标应达到表 1 的规定。 表 1 PVA 薄膜主要性能指标 序号 | 项目 | 指标 1 | 长度 / m | 650±3 2 | 宽度 / mm | 430±90 3 | 厚度 / μm | 75±3 4 | 厚度极差 | 6 5 | 透光率（550nm） / % | 90 6 | 断裂伸长率 / % | 83.0±4.0 7 | 断裂拉伸强度 / MPa | 3.5±1.5 8 | 含湿量 / % | 10.5±1.5 9 | 增塑剂含量 / % | / 10 | 表观质量 | 合格 3.2 其他性能应符合下列要求 3.2.1 PVA 薄膜的表面应平整，无点子、条道、拉丝、孔洞、裂口、油斑、脏迹、雾浊点、不透明等外观弊病。 3.2.2 PVA 薄膜的切边应整齐、洁净，薄膜边缘无破口、裂口、毛刺等问题。 3.2.3 每轴薄膜应收卷整齐，无松动、喇叭口、荷叶边和多角形现象。 3.2.4 无对偏光片产生不良影响的其他弊病。 4 试验方法 4.1 长度 由计数器计量每轴薄膜长度，以米为单位。 4.2 宽度 4.2.1 取样：去掉薄膜外包装，弃去外层薄膜 2 圈 3 圈，然后取全宽薄膜 50cm 作为试验样片。 4.2.2 试验：将样片平放在水平平台上，用精度为 1mm 的钢板尺测量整幅薄膜的宽度，以毫米为单位。 4.3 厚度 4.3.1 平均厚度：从片尾全宽取样，如需要，可在样品长度方向 1m 处取样，试样宽度 100mm。样品共计 3 条。每条样片沿薄膜宽度方向等间距共测 30 个点的厚度，共计 90 个点。以这 90 个点的厚度的算术平均值作为该轴薄膜的平均厚度。 4.3.2 厚度极差：4.3.1 中所测 90 个点厚度的最大值和最小值之差为厚度极差值。 4.4 透光率 用紫外可见分光光度计或同类仪器进行测定。在所取试验样片中取 20mm×50mm 的试样，放入检测通道的比色架中，测定单片样品的平行光线的透过率。结果以 % 表示。 4.5 断裂伸长率、断裂拉伸强度 按 GB/T 12683 的规定进行测试。 4.6 含湿量 按 HG/T 3558 的规定进行测试。 4.7 切边质量、收卷质量 目视、手触。 4.8 增塑剂含量 参照相应物质国标规定，用化学分析法测定。如常用增塑剂丙三醇含量测定，采用 GB/T 687 规定的检验方法进行检测，测定前以 90℃ 左右纯水定量溶解 PVA 膜，作为待测样品。 4.9 表观质量 表观质量按照附录 A 的规定进行评定，按照 GB/T 2918 规定的标准环境状态 23±2℃ 和相对湿度 50±5% 下进行观测，使用可以保证光源的样品观测台。试验方法中，除采用标准有特殊规定外，其余测定条件均按照 GB/T 2918 规定的标准环境状态 23±2℃ 和相对湿度 50±5% 下进行。注：对观测台光源没有特殊规定，光源设置以利于观测到附录 A 所列薄膜表观弊病为宜。
