【HG化工标准】 液晶显示器( LCD )用偏振片

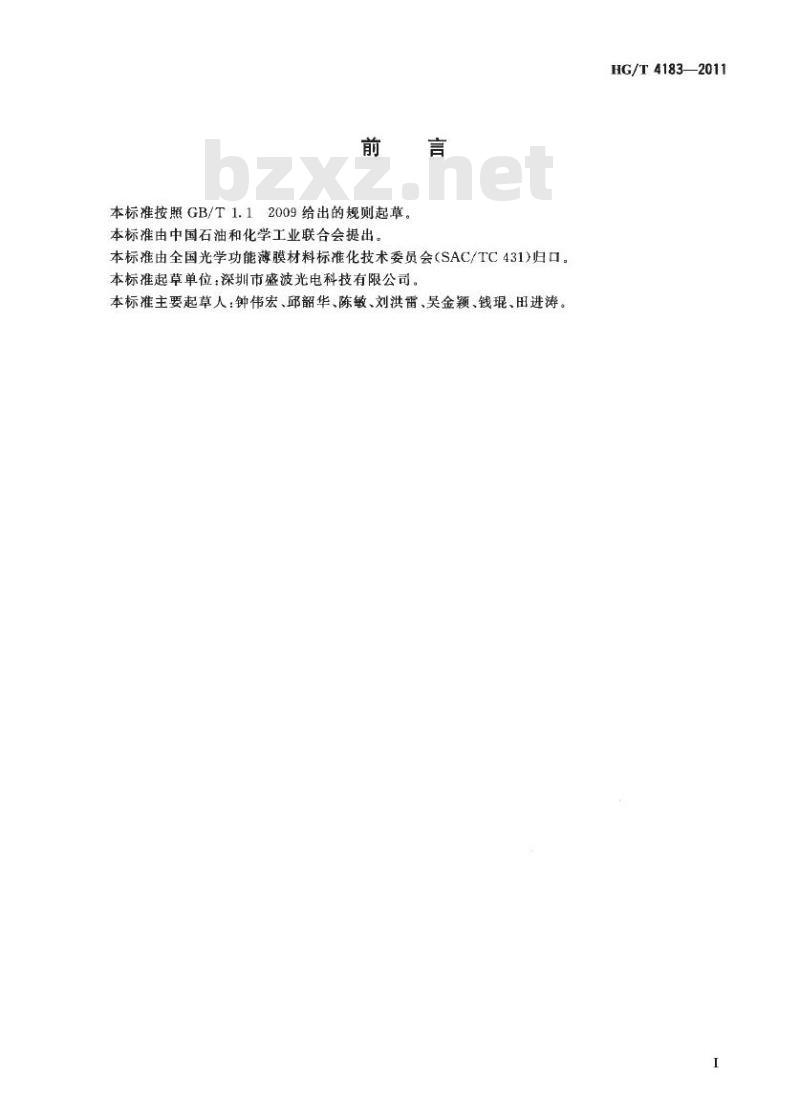

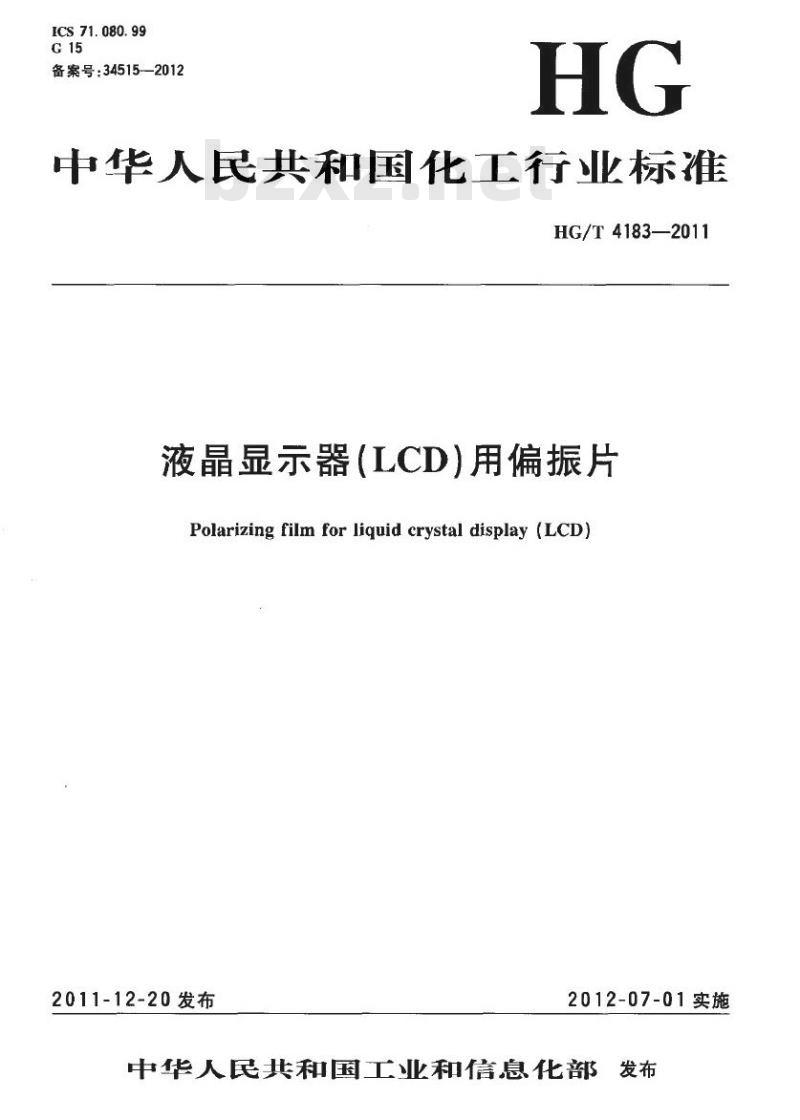

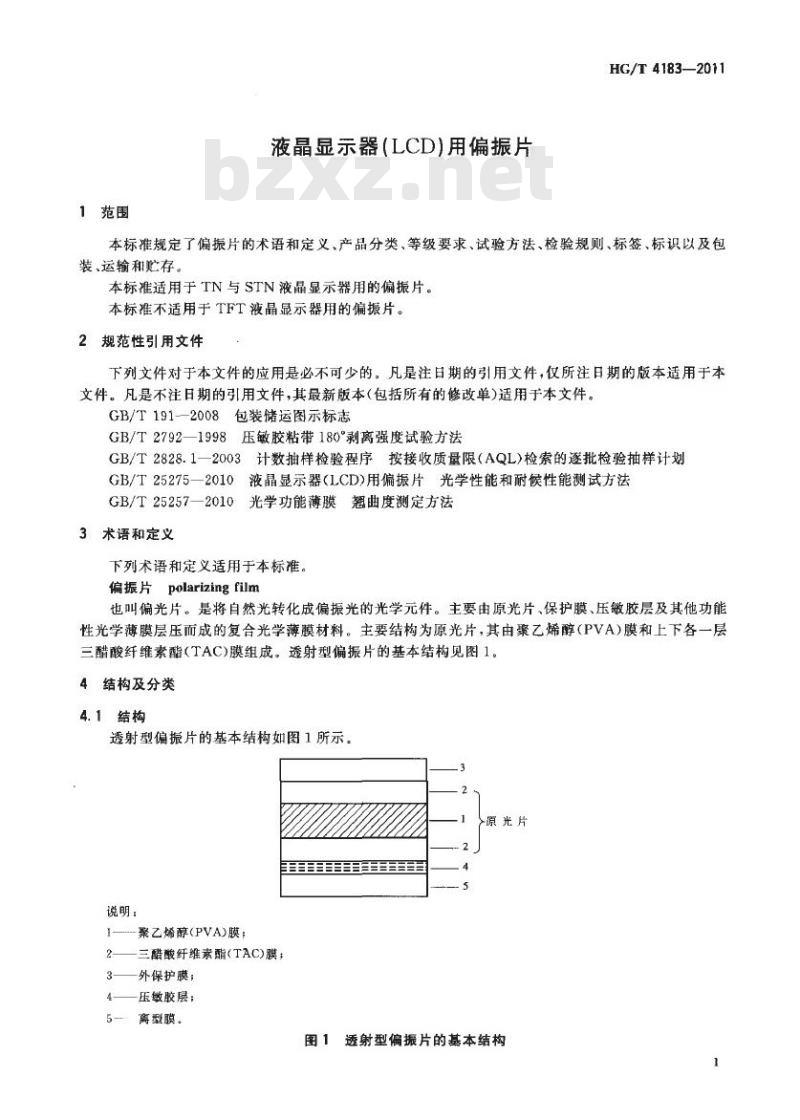

HG/T 4183—2011 液晶显示器（LCD）用偏振片 Polarizing film for liquid crystal display (LCD) 发布日期：2011-12-20 实施日期：2012-07-01 发布单位：中华人民共和国工业和信息化部 前言 本标准按照 GB/T 1.1 给予的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国光学功能薄膜材料标准化技术委员会 (SAC/TC 431) 归口。 本标准起草单位：深圳市盛波光电科技有限公司。 本标准主要起草人：钟伟宏、邱韶华、陈敏、刘洪雷、吴金颖、钱琨、田进涛。 1 范围 本标准规定了偏振片的术语和定义、产品分类、等级要求、试验方法、检验规则、标签、标识以及包装、运输和储存。 本标准适用于 TN 与 STN 液晶显示器用的偏振片。本标准不适用于 TFT 液晶显示器用的偏振片。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191-2008 包装储运图示标志 GB/T 2792—1998 压敏胶粘带 180° 剥离强度试验方法 GB/T 2828.1—2003 计数抽样检验程序 按接收质量限 (AQL) 检索的逐批检验抽样计划 GB/T 25275—2010 液晶显示器 (LCD) 用偏振片光学性能和耐候性能测试方法 GB/T 25257—2010 光学功能薄膜翘曲度测定方法 3 术语和定义 下列术语和定义适用于本标准。 偏振片 (polarizing film)，也叫偏光片。是将自然光转化成偏振光的光学元件。主要由原光片、保护膜、压敏胶层及其他功能性光学薄膜层压而成的复合光学薄膜材料。主要结构为原光片，其由聚乙烯醇 (PVA) 膜和上下各一层三醋酸纤维素酯 (TAC) 膜组成。 4 结构及分类 4.1 结构 透射型偏振片的基本结构包括：原光片（由聚乙烯醇 (PVA) 膜和两层三醋酸纤维素酯 (TAC) 膜组成）、外保护膜、压敏胶层、离型膜。 4.2 分类 按基本结构，偏振片一般分为： - 透射型偏振片 - 反射型偏振片：在透射型偏振片的基础上，以压敏胶层粘合一层反射膜。 - 半透型偏振片：在透射型偏振片的基础上，以压敏胶层粘合一层半透膜。 5 要求 5.1 外观 偏振片外观要求膜面尽量平整光洁，无气泡、脏点、顶伤、条纹、划伤、折痕、刮伤、擦伤等用肉眼直视可发现的缺陷，周边无锯齿。允许的缺陷个数应小于12，翘曲度应小于 1/5 cm。 5.2 尺寸要求 - 透射型：长 1000±10 mm，宽 500±10 mm - 反射型：长 1000±10 mm，宽 500±10 mm - 半透型：长 1000±10 mm，宽 500±10 mm 5.3 厚度要求 - 透射型：整片厚度 305±30 μm，有效厚度 210±20 μm，胶黏剂厚度 25±5 μm - 反射型：整片厚度 315±30 μm，有效厚度 290±20 μm，胶黏剂厚度 25±5 μm - 半透型：整片厚度 365±30 μm，有效厚度 210±20 μm，胶黏剂厚度 25±5 μm （注：有效厚度指除去剥离膜和外保护膜后的厚度） 5.4 粘着性能要求 - 透射型：离膜剥离力 50 g/25mm，与ITO玻璃粘接力 ≥500 g/25mm - 反射型：离膜剥离力 50 g/25mm，与ITO玻璃粘接力 ≥500 g/25mm - 半透型：离膜剥离力 50 g/25mm，与ITO玻璃粘接力 ≥500 g/25mm （注：ITO玻璃指 LCD 用导电玻璃） 5.5 光学性能要求 - 透射型：单体透过率 43±2%，直交透过率 < 2.0%，偏振度 > 95% - 反射型：单体透过率 43±2%，直交透过率 < 2.0%，偏振度 > 95% - 半透型：单体透过率 -0.7±2%，直交透过率 0.7±2%，偏振度 70±2% （注：透光率波长扫描范围为 400nm～700nm） 5.6 耐候性能要求 偏振片的耐候性能应符合规定，透射型及反射型要求单体透过率 (T) 及偏振度 (P) 变化 ≤ 3%，且无翘曲、气泡等缺陷。 6 试验环境 6.1 试验环境 温度：20℃~30℃；相对湿度：50%~70%。 6.2 外观测定
